3.3. Показатели технического уровня качества базовой продукции
Керамогранит Техногресс выпускается в соответствии с ТУ 5752-003-00288024-2007 «Плитки керамические «Керамогранит»», должен соответствовать требованиям настоящих технических условий и технологическому регламенту (инструкции) производства.
3.3.1 Классификация керамогранита. - По назначению плитки керамогранита подразделяют на:
- основные (По) – применяемые для отделки конструкций стен и полов;
- бордюрные (Пб) – декоративные элементы.
- По форме плитки керамогранита подразделяют на:
- квадратные (К),
- прямоугольные (Пр),
- многогранные (М)
- фигурные (Ф).
Размеры многогранных, фигурных и бордюрных плиток устанавливает предприятие-изготовитель по согласованию с потребителем. По согласованию предприятия-изготовителя с потребителем (заказчиком) керамогранит может быть изготовлен других номинальных размеров и формы.
- В зависимости от качества (степени производственного исполнения) плитки изготавливают трех сортов:
- плитки 1 сорта, подразделяющиеся на калибры: «D», «С», «B», «A», «O», «1», «2». Координационные и номинальные размеры плитки всех калибров представлены в таблице 3.1.
- плитки коммерческого сорта,
-промышленный сорт.
Керамогранит коммерческого и промышленного сорта на калибры не делить.
- В зависимости от вида лицевой поверхности плитки классифицируются на:
- гладкие (Гл) или рельефные (Рф);
- глазурованные и неглазурованные;
-В свою очередь, неглазурованные плитки могут быть:
- полированными (НГп) и неполированными (НГ);
- ректифицированным (Р) и не ректифицированным.
- Глазурованные плитки могут быть:
- частично (ЧГ) или полностью покрытые глазурью (Г);
- покрытые матовой или блестящей глазурью;
- покрытые одноцветной или многоцветной глазурью;
- покрытые прозрачной или заглушенной глазурью;
- декорированной различными методами.
3.3.2 Условное обозначение плиток должно состоять из:
- буквенных обозначений:
По – плитка основная;
Пб – плитка бордюрная;
К - квадратная;
Пр – прямоугольная;
М – многогранная;
Ф – фигурная;
НГп – неглазурованная полированными;
НГ - неглазурованная неполированная(НГ);
Р – ректифицированная;
Г – глазурованная;
ЧГ – частично глазурованная;
-цифрового обозначения координационных размеров плитки в миллиметрах, например 300х300х7;
- обозначения калибра: «D», «С», «B», «A», «O», «1», «2»
- обозначения технических условий.
Размеры плиток представлены в таблице 3.1. Отклонение от номинальных размеров и правильности формы плиток не должно превышать значений приведенных в таблице 3.2.

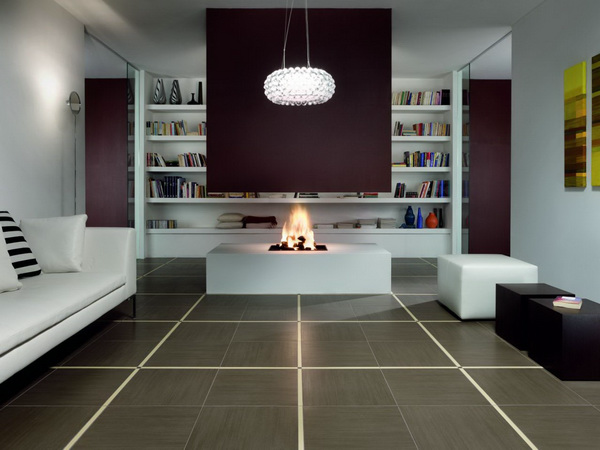

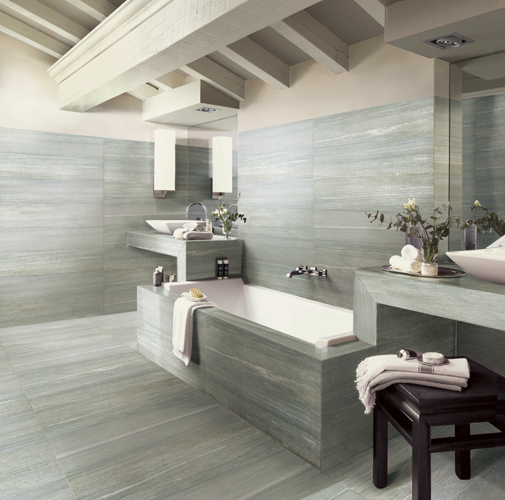

На рисунке 3.6 представлены образцы керамогранита и область его применения (ДОБАВИТЬ ФОТО (1-2 стр – керамогранит на полу, на стене, на фасаде, гибкий – найти в инт подходящие)
Таблица 3.1 – Геометрические размеры ассортиментного ряда керамогранита
№ п/п |
Координационные размеры |
Калибр |
Номинальные размеры, мм |
|||
Длина |
Ширина |
Длина |
Ширина |
Толщина |
||
1 |
200 |
200 |
«С» |
197 |
197 |
14,0 |
2 |
«B» |
198 |
198 |
|||
3 |
«A» |
199 |
199 |
|||
4 |
«O» |
200 |
200 |
|||
5 |
«1» |
201 |
201 |
|||
6 |
«2» |
202 |
202 |
|||
7 |
300 |
300 |
«D» |
296 |
296 |
7,5 |
8 |
«С» |
297 |
297 |
7,0; 8,0 |
||
9 |
«B» |
298 |
298 |
|||
10 |
«A» |
299 |
299 |
|||
11 |
«O» |
300 |
300 |
|||
12 |
«1» |
301 |
301 |
|||
13 |
«2» |
302 |
302 |
|||
14 |
330 |
330 |
«С» |
327 |
327 |
8,0 |
15 |
«B» |
328 |
328 |
|||
16 |
«A» |
329 |
329 |
|||
17 |
«O» |
330 |
330 |
|||
18 |
«1» |
331 |
331 |
|||
19 |
«2» |
332 |
332 |
|||
20 |
400 |
200 |
«С» |
397 |
197 |
9,0 |
21 |
«B» |
398 |
198 |
|||
22 |
«A» |
399 |
199 |
|||
23 |
«O» |
400 |
200 |
|||
24 |
«1» |
401 |
201 |
|||
25 |
«2» |
402 |
202 |
|||
26 |
400 |
400 |
«D» |
396 |
396 |
8,5 |
27 |
«С» |
397 |
397 |
9,0 |
||
28 |
«B» |
398 |
398 |
|||
29 |
«A» |
399 |
399 |
|||
30 |
«O» |
400 |
400 |
|||
31 |
«1» |
401 |
401 |
|||
32 |
«2» |
402 |
402 |
|||
33 |
600 |
600 |
«D» |
596 |
596 |
10,5 |
34 |
«С» |
597 |
597 |
11,0 |
||
35 |
«B» |
598 |
598 |
|||
36 |
«A» |
599 |
599 |
|||
37 |
«O» |
600 |
600 |
|||
38 |
«1» |
601 |
601 |
|||
39 |
«2» |
602 |
602 |
|||
Таблица 3.2 - Требования к точности изготовления изделий
№ |
Вид дефекта |
Значение показателя |
|||
1 сорт |
коммерческий сорт |
промышленный сорт |
|||
1 |
Предельное отклонение от номинальных размеров не должно быть более, мм: - по длине и ширине
- по толщине |
плюс 2,5 минус 3,5
± 0,5 |
плюс 2,5 минус 3,5
± 0,5 |
более 6мм
более 0,5мм |
|
2 |
Разность между наибольшими и наименьшими размерами плиток одной партии по длине и ширине не должна быть более, мм. |
1,0 |
3,0 |
более 3мм
|
|
3 |
Разность между наибольшим и наименьшим значениями толщины одной плитки (разнотолщинность) не должна быть более, мм |
0,5 |
0,5 |
более 0,5мм
|
|
4 |
Отклонение формы плиток от прямоугольной (косоугольность), не более, мм: 200*200 300*300 330*330 200*400 400*400 600*600 |
0,5 1,0 1,1 1,2 1,2 1,5 |
1,0 1,8 2,0 2,0 2,0 2,5 |
более 1,0мм более 1,8мм более 2,0мм более 2,0мм более 2,0мм более 2,5мм |
|
5 |
Кривизна лицевой поверхности, мм не более:
200*200
300*300
330*330
200*400
400*400
600*600 |
минус 0,5 плюс 0,5 минус 0,5 плюс 0,8 минус 0,5 плюс 0,8 минус 0,5 плюс 1,0 минус 0,5 плюс 1,0 минус 0,5 плюс 1,5 |
минус 1,0 плюс 1,0 минус 1,0 плюс 1,8 минус 1,0 плюс 1,8 минус 1,5 плюс 2,0 минус 1,5 плюс 2,0 минус 1,8 плюс 2,5 |
более -1,0мм более +1,0мм более -1,0мм более +1,8мм более -1,0мм более +1,8мм более -1,5мм более +2,0мм более -1,5мм более +2,0мм более -1,8мм более +2,5мм |
|
На монтажной поверхности плиток должны быть рифления. Размеры, форму и количество рифлений устанавливает предприятие-изготовитель, при этом высота (глубина) рифлений должна быть не менее 0,5 мм.
3.3.3 Показатели внешнего вида плиток должны соответствовать требованиям высокого качества изготовления, которые заложены в технических условиях и регламенте производства. Показатели внешнего вида плиток керамогранита представлены в таблице 3.3.
Таблица 3.3.- Показатели качества внешнего вида плиток керамогранита
Наименование дефекта |
1 сорт |
Коммерческий сорт |
Промышленный сорт |
1 |
2 |
3 |
4 |
1. Отбитость со стороны лицевой поверхности |
Не допускается |
Допускается длиной не более 2 мм в количестве не более 2 шт. |
Допускается длиной не более 5 мм в количестве не более 3 шт. |
2. Щербины, зазубрины на рёбрах со стороны лицевой поверхности |
Не допускается |
Допускается шириной не более 1 мм и общей длиной не более 10 мм |
Допускается шириной не более 3 мм и не более, чем на одной из граней |
3. Посечка |
Не допускается |
Допускается длиной не более 10 мм |
Допускается длиной не более 20 мм |
4. Плешина |
Не допускается |
Допускаются невидимые с расстояния 2 м |
Допускается общей площадью не более 25 мм2 |
5. Пятно |
Не допускается |
Допускаются невидимые с расстояния 2 м |
Допускается общей площадью не более 25 мм2 |
6. Мушки |
Не допускается |
Допускаются невидимые с расстояния 2 м |
Допускаются |
7. Засорка |
Не допускается |
Допускается невидимая с расстояния 2 м |
Допускаются диаметром не более 10 мм |
8. Наколы |
Не допускается |
Допускаются несквозные невидимые с расстояния 2 м |
Допускаются |
9. Волнистость |
Не допускается |
Допускается невидимая с расстояния 2 м |
Допускается |
Продолжение таблицы 3.3
1 |
2 |
3 |
4 |
10. Слипыш |
Не допускается |
Допускаются не видимые с расстояния 2м |
Допускается общей площадью не более 25 мм2 |
11. Просвет вдоль краёв плиток |
Не допускается |
Допускается вдоль края плитки шириной не более 2 мм и невидимые с расстояния 2 м |
Допускается вдоль края плитки шириной не более 5 мм |
12. Следы от зачистных приспособлений вдоль ребра лицевой поверхности |
Не допускается |
Допускаются вдоль края плитки шириной не более 2 мм и невидимые с расстояния 2 м |
Допускаются вдоль края плитки шириной не более 3 мм |
13. Разрыв декора |
Не допускается |
Допускаются невидимые с расстояния 2 м |
Допускаются |
14. Смещение декора |
Не допускается |
Допускаются невидимые с расстояния 2 м |
Допускаются |
15. Разнотон |
Не допускается |
Не допускается |
Допускается |
16. Цек |
Не допускается |
Не допускается |
Допускается |
17. Выплавка (выгорка) |
Не допускается |
Допускаются невидимые с расстояния 2 м |
Допускаются |
Суммарное число допустимых дефектов, перечисленных в таблице 3.3, на одной плитке в любой комбинации не должно быть более:
- одного - для плитки 1 сорта;
- трех - для плитки коммерческого и промышленного сорта.
3.3.4 Физико-механические показатели керамогранита должны соответствовать требованиям, которые заложены в технических условиях на продукцию.
Физико-механические показатели керамогранита представлены в таблице 3.4.
Таблица 3.4 – Физико-механические показатели керамогранита
Наименование показателя |
Параметр качества |
|
|
Керамогранит неглазированный |
|
|
|
0,5 |
|
|
35,0 |
|
|
- |
|
|
150 |
|
|
- |
|
|
- |
|
|
100 |
