62. Циркуляцион. Об-ие. Вентиляторы.
Вентиляторы это воздуходувные машины, предназначенные для перемещения больших количеств воздуха или газа при давлении, близком к атмосферному. По конструкции и принципу действия вентиляторы разделяют на два класса: осевые и радиальные (центробежные). Осевой вентилятор (рис. 16) представляет собой насаженную на вал 4 ступицу 1, по окружности которой закреплены плоские или профильные лопасти 2. Вал, ступица и лопасти вместе называются рабочим колесом (ротором). Рабочее колесо вращается внутри цилиндрического кожуха 3. Вентилятор работает по принципу воздушного винта, перемещая воздух в направлении оси вращения рабочего колеса.

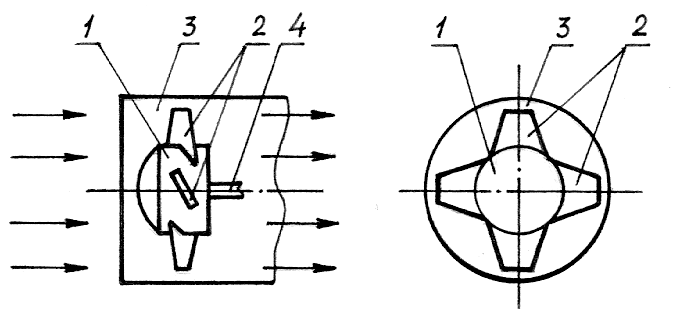

Рис. 16. Осевой вентилятор: 1 ступица; 2 лопасти; 3 кожух; 4 вал
Центробежный вентилятор (рис. 17) состоит из кожуха 1 спиральной (улиткообразной) формы, внутри которого вращается цилиндрический или лопастной ротор 2. Воздух перемещается вентилятором под действием центробежного эффекта. Через всасывающий патрубок 3, смонтированный на боковой стенке кожуха, воздух попадает в середину ротора, вовлекается во вращательное движение, отбрасывается центробежной силой к внутренней поверхности кожуха и через выхлопной патрубок 4 выбрасывается из вентилятора.

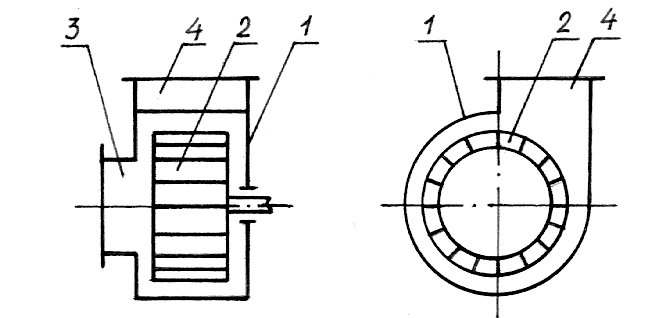

Рис. 17. Центробежный вентилятор:м1 кожух; 2 рабочее колесо (ротор);мм3, 4 всасывающий и выхлопной патрубки
Осевые и центробежные вентиляторы могут быть правого и левого вращения. Ротор вентилятора правого вращения при наблюдении со стороны всасывания движется по часовой стрелке, а левого против часовой стрелки
1.2. Эжекторные установки.
Наряду с вентиляторными установками для осуществления циркуляции сушильного агента в камерах могут использоваться эжекторные установки. Принцип действия этих установок основан на эффекте эжекции, т.е. подсоса, создаваемого струей движущегося с большой скоростью воздуха. Эжектор (рис. 19) состоит из трубы большого диаметра 3, в которую вставлена труба меньшего диаметра 1 с конической насадкой 2. По трубе меньшего диаметра перемещается воздух

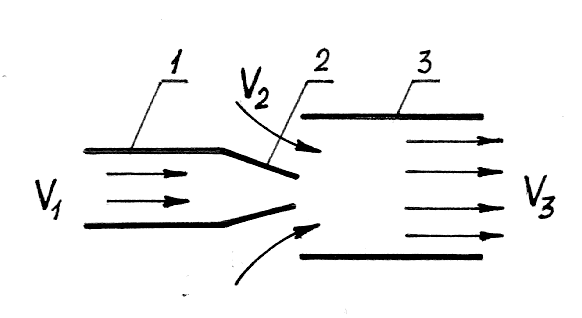

Рис. 19. Эжектор: 1, 3 трубы малого и большого диаметра; 2 коническая насадка
в количестве V1, который в конической насадке резко ускоряется. При увеличении скорости его движения динамический напор в зоне выхода из сопла увеличивается, а статический напор воздушного потока соответственно уменьшается. За счет этого во входном отверстии трубы большого диаметра 3 образуется разрежение. Вследствие этого из окружающего пространства в трубу будет засасываться воздух в количестве V2 и смешиваться с воздухом, вышедшим из насадки.
