5.7.5. Оформление чертежа. Ввод шероховатости поверхности
Полученный чертеж необходимо оформить в ручном режиме: построить осевые линии, проставить размеры и шероховатость поверхности, ввести технические требования и заполнить основную надпись. Команды геометрических построений, простановки размеров подробно рассмотрены в гл. 4. Остановимся на том, как ввести обозначения шероховатости.
1. Нажмите кнопку Шероховатость
на инструментальной панели Обозначения.
2. Укажите поверхность для простановки шероховатости.

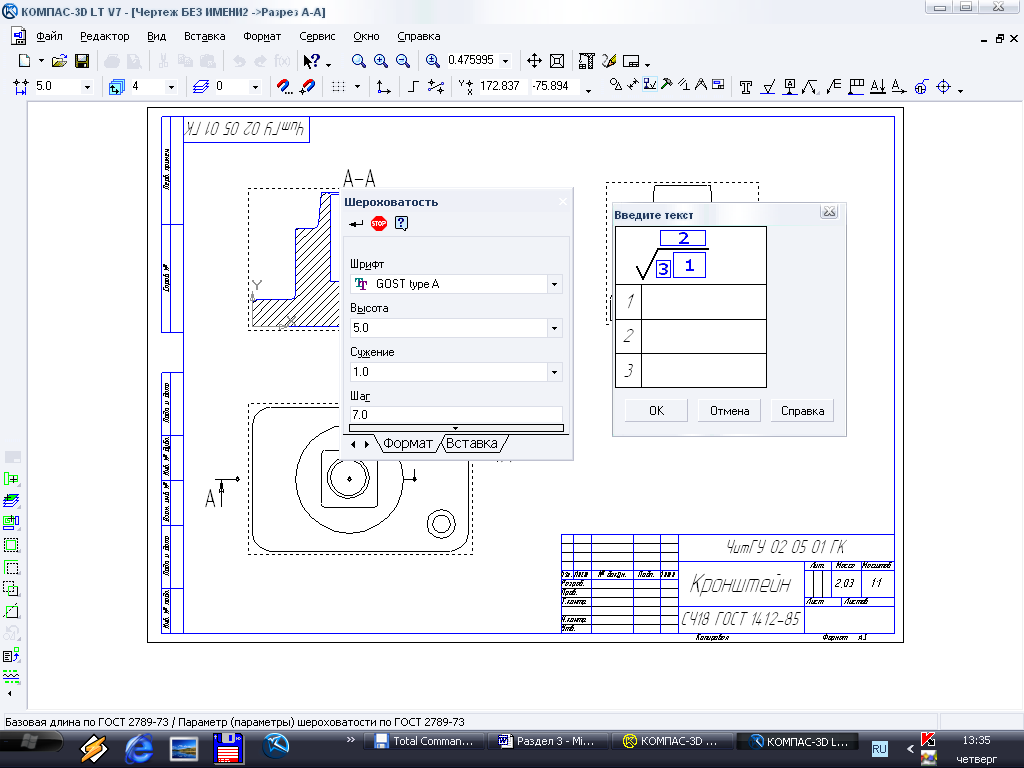

3. Для ввода значения шероховатости щелкните в поле Текст на панели свойств (рис. 231). Введите текст в текстовом поле 3.
Двойной щелчок
Рис. 231. Панель свойств «Шероховатость»
4. Укажите положение знака шероховатости на отрезке и зафиксируйте его.
5. Для простановки неуказанной шероховатости выполните команду Вставка/Неуказанная шероховатость/Ввод (рис. 232).
Рис. 232. Простановка неуказанной шероховатости

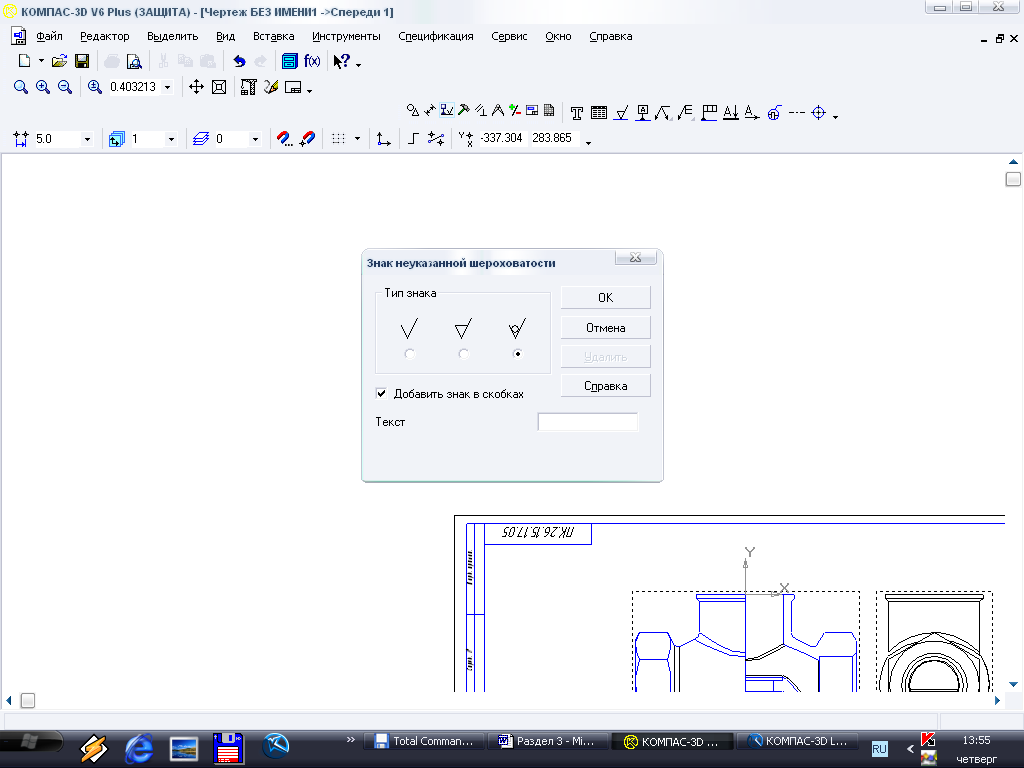

6. В диалоговом окне включите кнопку Без удаления слоя материала и установите флажок Добавить знак в скобках. Закройте окно щелчком на кнопке (рис. 233).
Рис. 233. Диалоговое окно «Знак неуказанной шероховатости»
Знак неуказанной шероховатости автоматически располагается в правом верхнем углу чертежа.
5.7.6. Ввод технических требований
КОМПАС-3D V6 обладает специальными средствами, значительно облегчающими ввод технических требований и их размещение в поле чертежа.

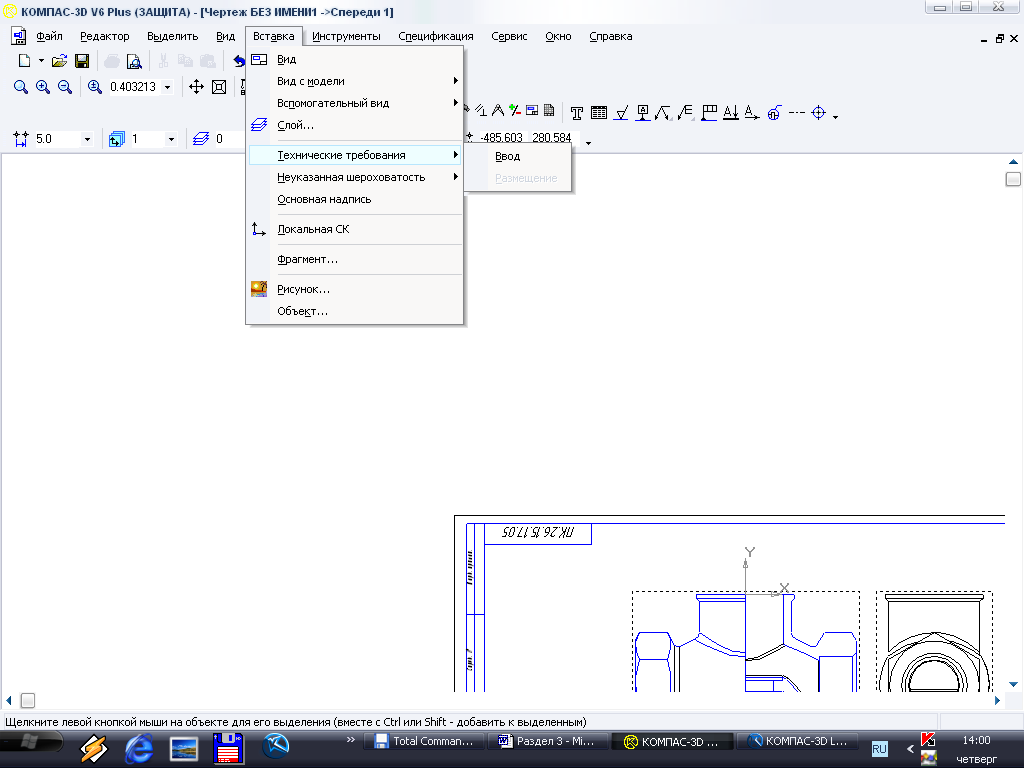

1. Выполните команду Вставка/Технические требования/Ввод (рис. 234).
Рис. 234. Ввод технических требований

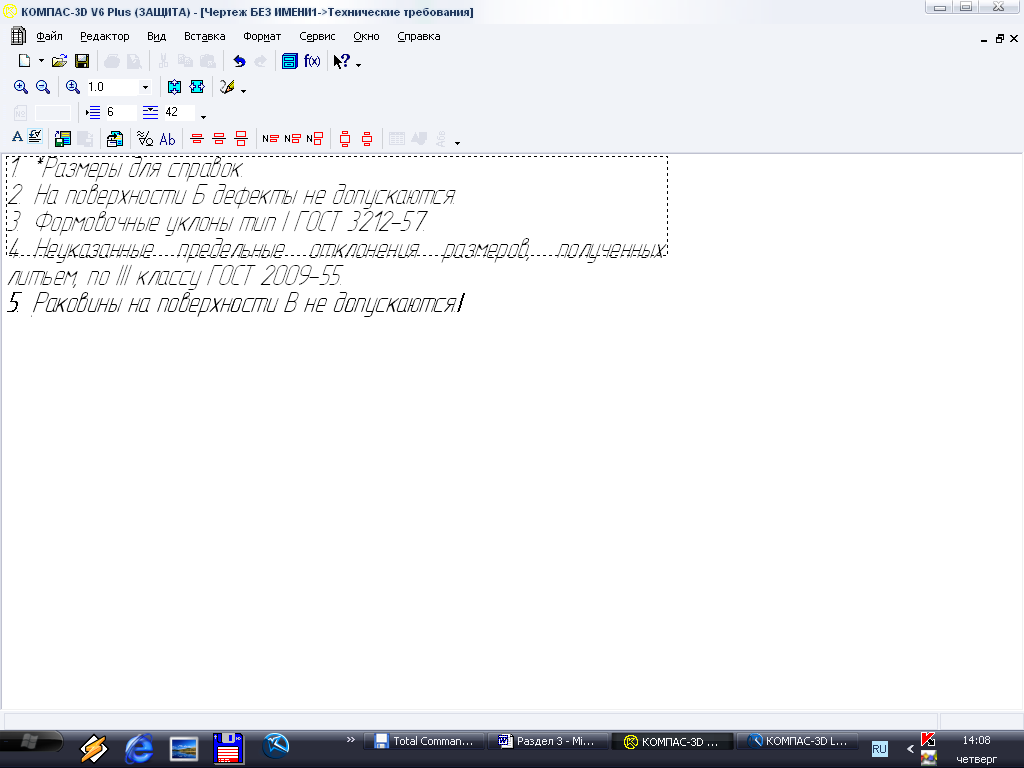

2. Система перейдет в режим текстового редактора, и вам следует ввести нужный текст. Введите технические требования, как показано на рис. 235.
Рис. 235. Окно технических требований

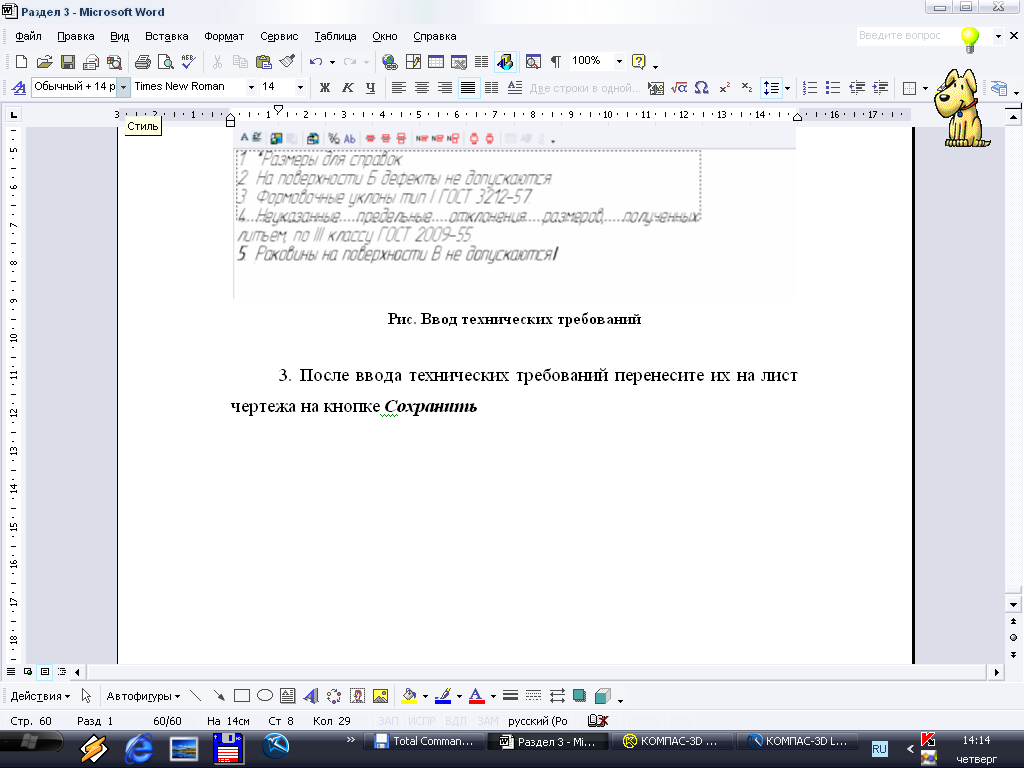

3. После ввода технических требований
перенесите их на лист чертежа на кнопке
Сохранить
панели Стандартная.

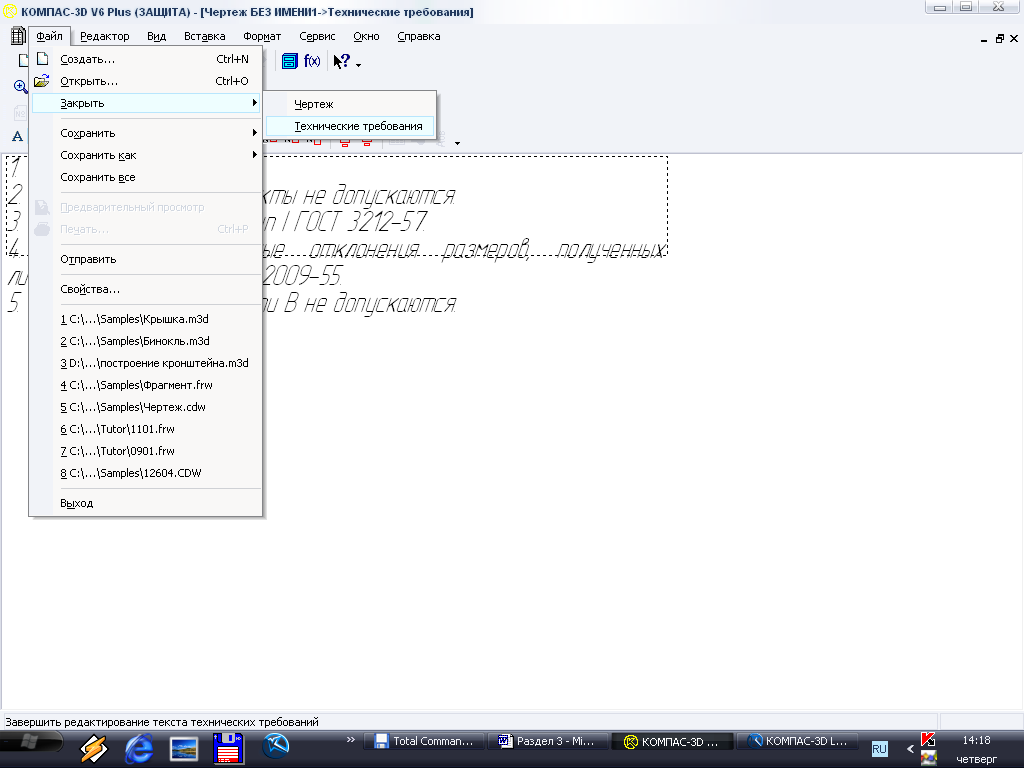

4. Закройте окно технических требований с помощью команды Файл/Закрыть/Технические требования (рис. 236).
Рис. 236. Закрытие окна «Технические требования»
После этого система автоматически разместит технические требования над основной надписью чертежа, как это оговорено стандартом.
5.7.7. Заполнение основной надписи
При заполнении основной надписи пользователю не нужно заботиться о размещении текста в ячейках. При их заполнении система автоматически центрирует текст, подбирает необходимую высоту и ширину символов для равномерного заполнения ячеек.

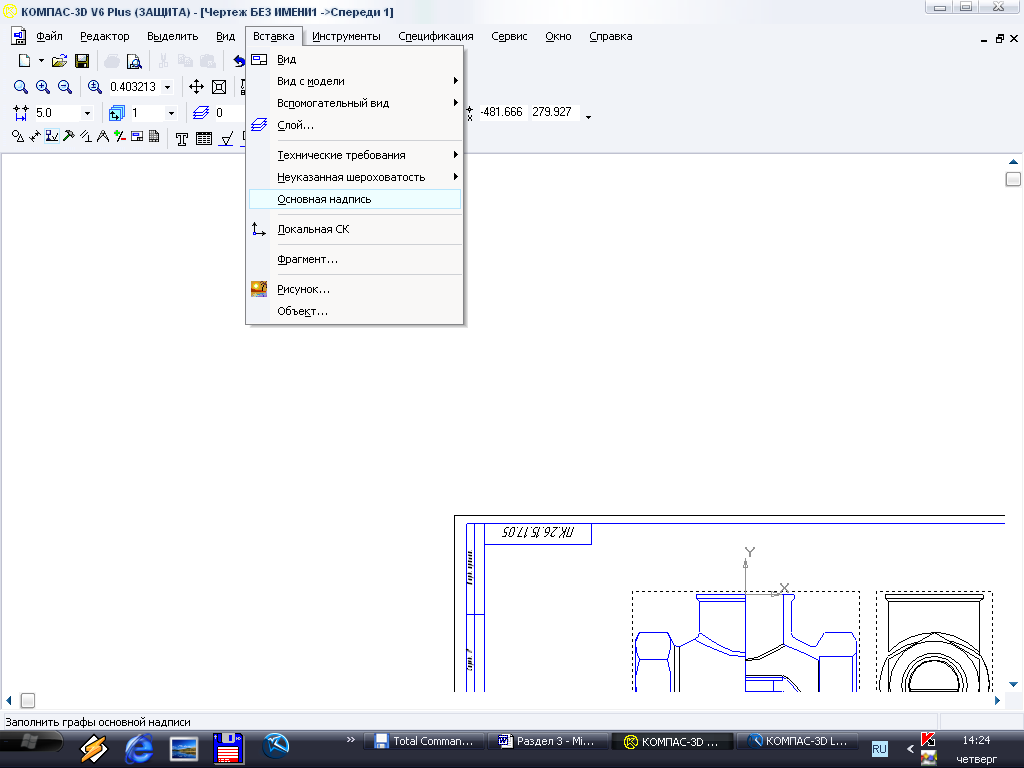

1. Перед началом работы со штампом его необходимо активизировать. Вызовите команду Вставка/Основная надпись (рис. 237).
Рис. 237. Активизация основной надписи
2. Для заполнения ячейки необходимо щелчком мыши сделать ее текущей и ввести нужный текст. Заполните основную надпись по образцу (рис. 238).
Рис. 238. Заполнение основной надписи
3. После заполнения основной надписи зафиксируйте ее кнопкой Создать объект на панели специального управления.
После заполнения основной надписи чертеж детали Кронштейн полностью готов. Окончательно оформленный чертеж сохраните на диске .
Контрольные вопросы
1. Что называют эскизом?
2. Какие операции используются для построения объемных элементов?
3. Требования к эскизам.
4. Какие объемные элементы можно построить, используя операцию выдавливания?
5. Какие объемные элементы можно построить, используя операцию вращения?
6. Какие объемные элементы можно построить, используя операцию сечение по эскизам?
7. Какие объемные элементы можно построить, используя операцию кинематическая?
8. Студент должен знать и уметь:
8.1. Настроить параметры детали.
8.2. Выполнить сечение произвольным эскизом.
8.3. Вывести изображение модели на печать.
8.4. Выполнить создание и настройку ассоциативного чертежа.
8.5. Построить разрез в автоматическом режиме.
8.6. Оформить чертеж (ввести шероховатость, технические требования, заполнить основную надпись).
