5.7.3. Понятие вида чертежа. Управление видами

Каждое изображение детали система выполнила отдельным видом, имеющим соответствующее название (главный вид, вид сверху, вид слева). В КОМПАС-3D V6 видом может быть любое изображение на чертеже. Каждый созданный вид характеризуется определенным набором параметров (табл. 11).

Таблица 11

Параметры видов

Параметр вида	Значение по умолчанию
Номер	1 и далее по порядку
Масштаб	1:1
Угол поворота в градусах	0
Имя	Необязательный параметр
Точка привязки	Определяется системой или задается пользователем

Каждый вид на чертеже может находиться в текущем, фоновом, погашенном и активном состоянии.

Текущий вид всегда единственный. В этом виде можно выполнять любые операции ввода, редактирования и удаления объектов.

Фоновые виды доступны для выполнения операций привязки.

Погашенные виды отображаются на чертеже в виде габаритной рамки, содержимое при этом не показывается. Погашенные виды не доступны для выполнения любых операций.

Активными могут быть сразу несколько видов. Если вид не является фоновым или погашенным, то он считается активным. Эти виды доступны для выполнения операций редактирования и удаления.

В разные моменты работы над чертежом вид может находиться в различном состоянии. Для изменения состояния вида нужно выделить его в списке видов и включить нужный флажок в верхней части окна.

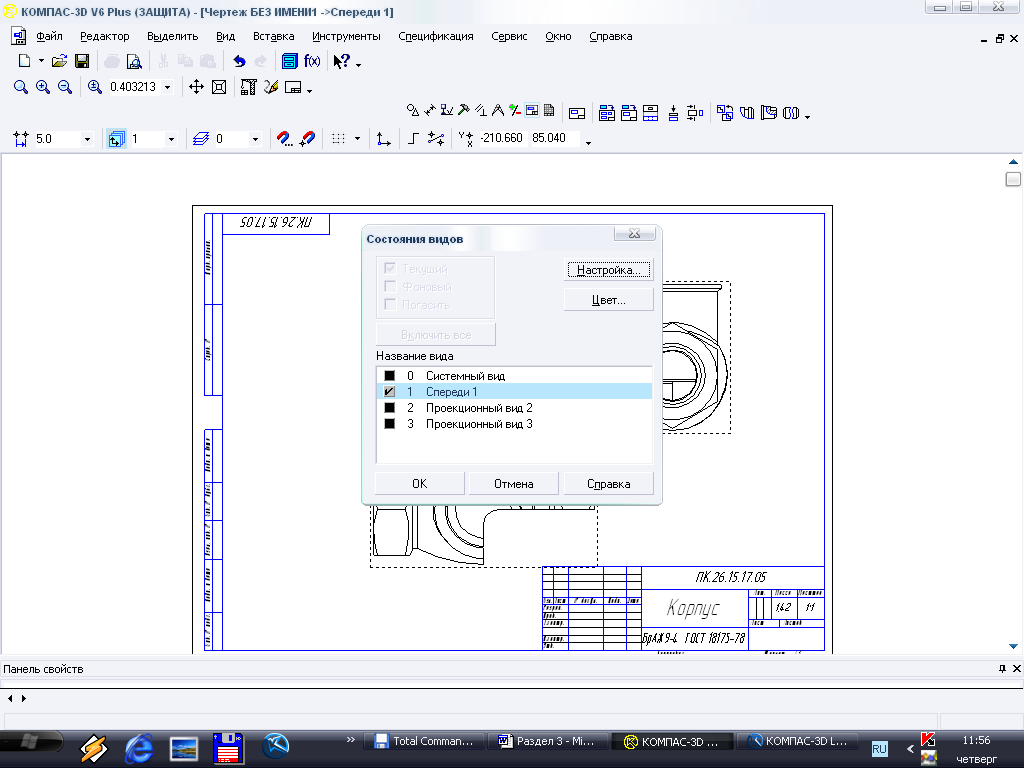

1. Щелкните на кнопке Список видов в строке текущего состояния и выделите из списка вид Спереди 1 – вид с данным именем станет текущим (рис. 227).

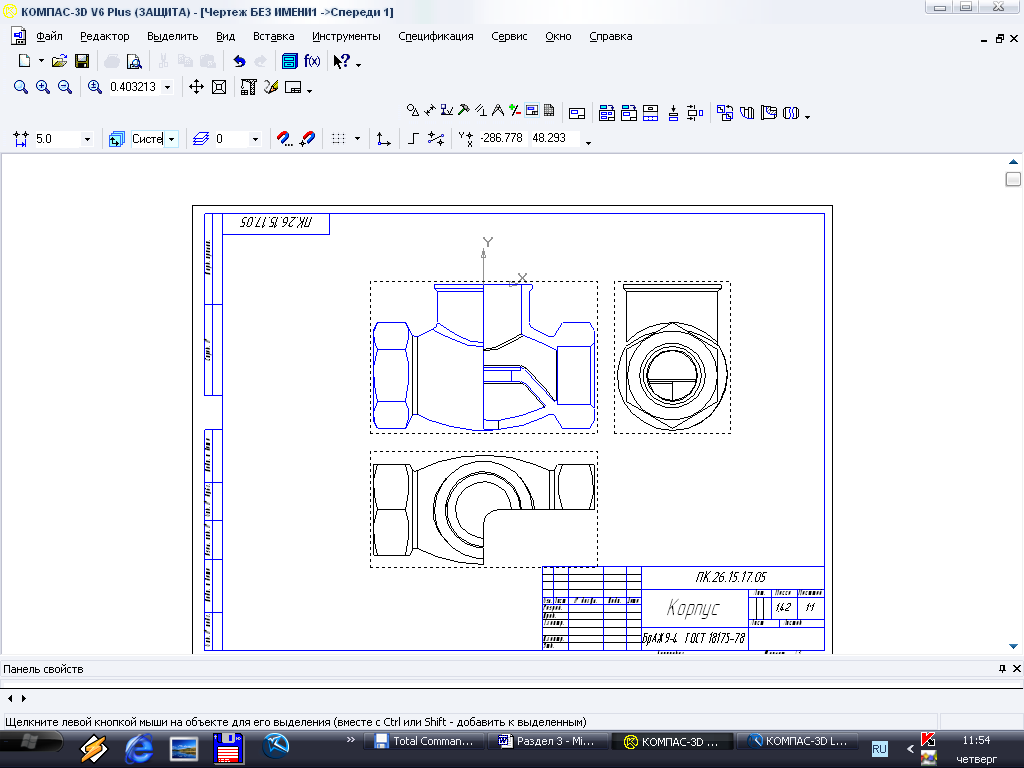

Рис. 227. Строка текущего состояния

В процессе работы над чертежом можно изменить некоторые параметры вида – название, масштаб. Для изменения параметров нужно выделить вид (щелкнуть мышью на пунктирной габаритной рамке вида) или сделать его текущим и выполнить команду Сервис/Параметры текущего вида.

5.7.4. Удаление вида спереди. Построение разреза

1. Укажите мышью на пунктирную габаритную рамку главного вида, выделите его.

2. Нажатием на клавишу <Delete> удалите вид.

3. Сделайте Вид 2 (вид сверху) текущим, выбрав его из списка видов на панели текущего состояния.

4. Включите кнопку Линия разреза на инструментальной панели Обозначения (рис. 228).

Кнопка

Обозначения

Инструментальная панель Обозначения

Линия разреза

Рис. 228. Инструментальная панель «Обозначения»

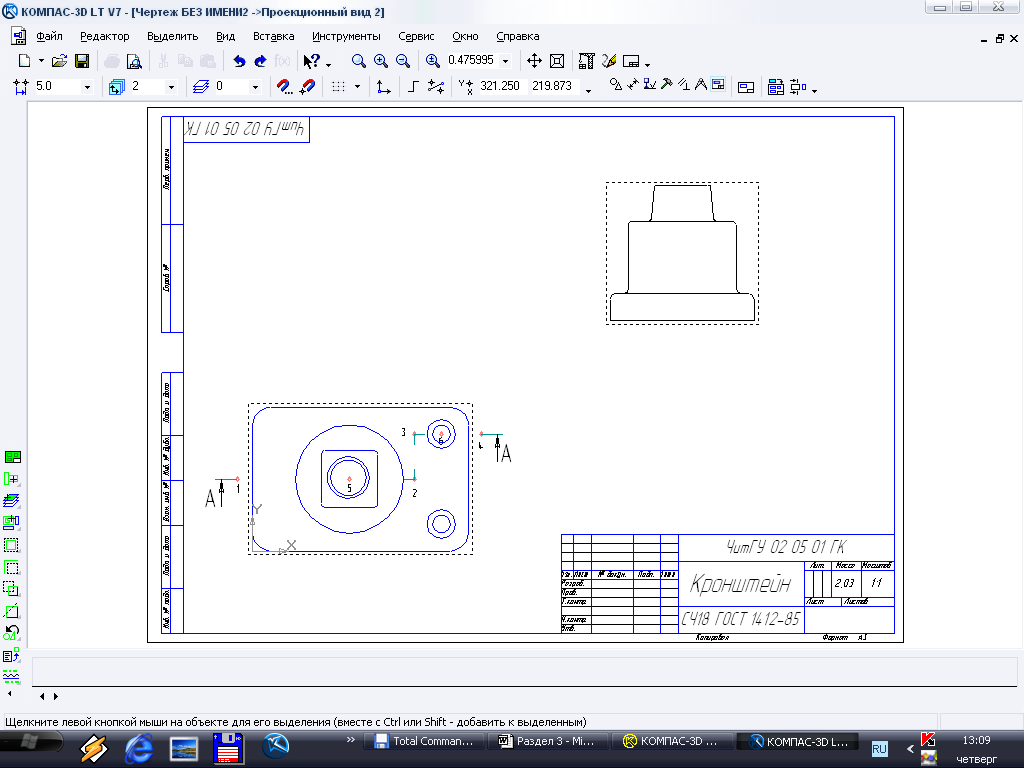

5. С помощью привязки Выравнивание укажите точки 1, 2, 3 и 4, через которые должна пройти линия разреза (рис. 229).

Линия

выравнивания

Рис. 229. Построение линии разреза

6. Нажмите кнопку Разрез/Сечение на панели Ассоциативные виды и укажите мышью любой элемент линии разреза.

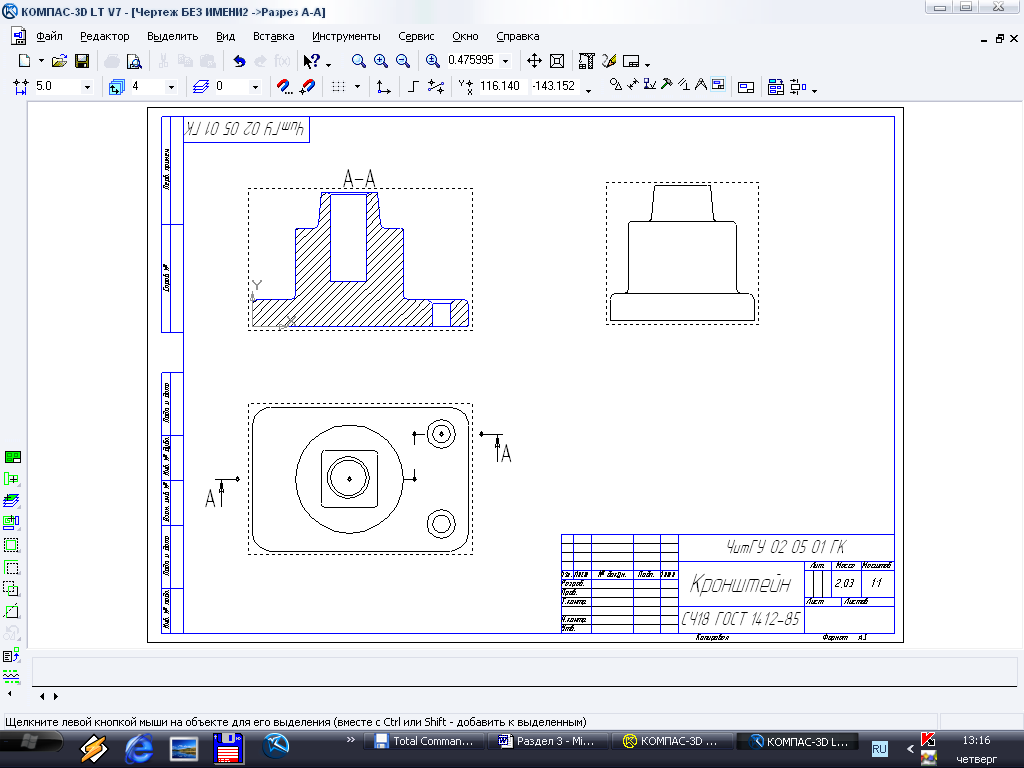

7. Укажите приблизительное положение фантома разреза (рис. 230). Система создаст новый вид с именем Разрез А-А.

Укажите

положение разреза

Рис. 230. Построение разреза
