Раздел

Параметры листа

Список форматов

Выбор формата

Выбор

ориентации

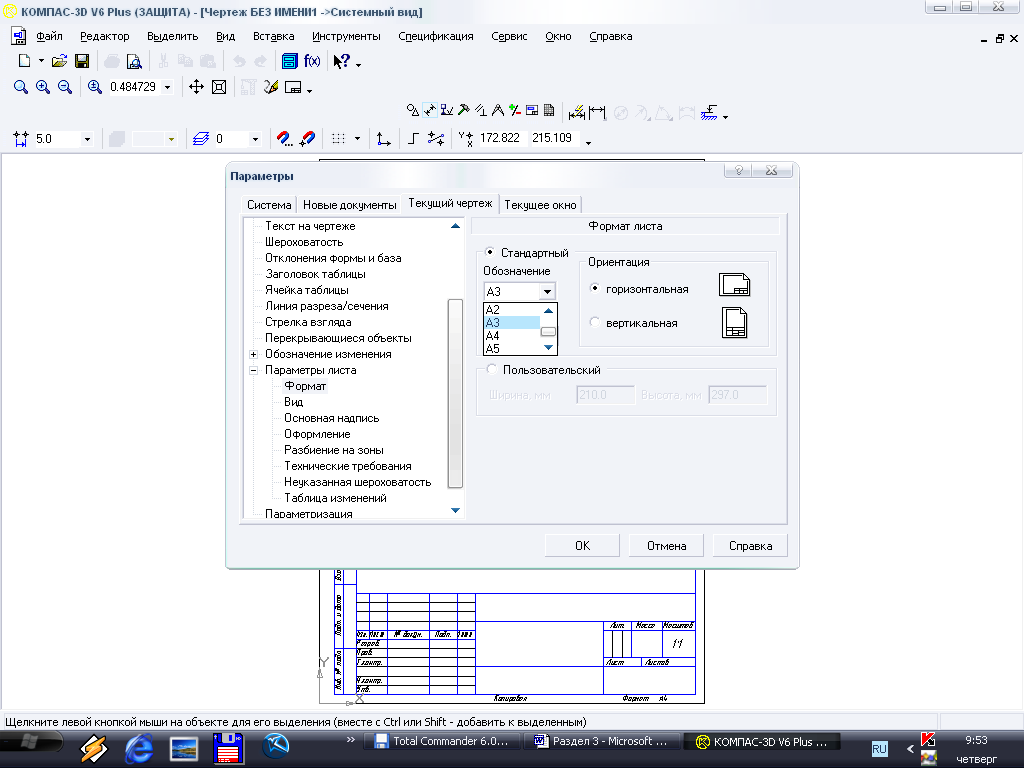

Рис. 218. Диалоговое окно «Параметры»

5. Укажите строку Формат – в правой части окна появятся все параметры, относящиеся к формату листа.

6. Нажмите кнопку Список форматов. В раскрывающемся списке укажите строку А3.

7. Включите кнопку Горизонтальная в группе Ориентация.

8. Настройка параметров документов закончена – щелчком на кнопке закройте диалоговое окно.

9. Сохраните новый документ в папке Мои модели под именем Кронштейн.

5.7.2. Создание трех стандартных видов

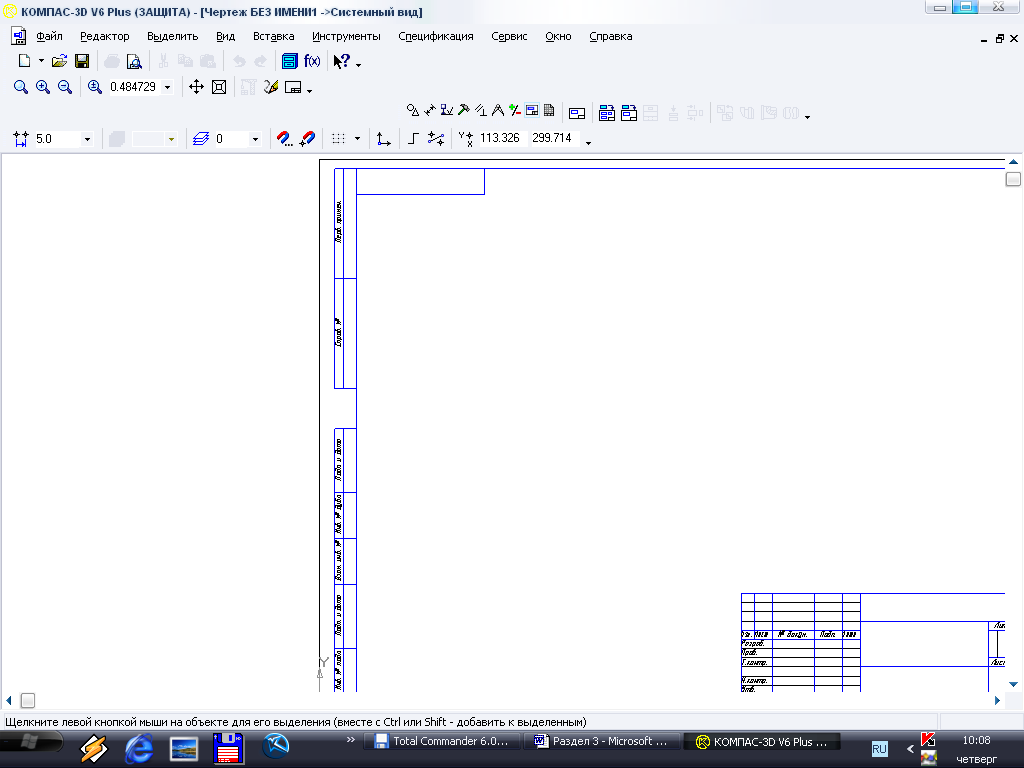

1. На панели переключений нажмите кнопку Ассоциативные виды – справа откроется одноименная панель (рис. 219).

Кнопка

Ассоциативные виды

Инструментальная панель

Ассоциативные виды

Стандартные виды

Рис. 219. Панель «Ассоциативные виды»

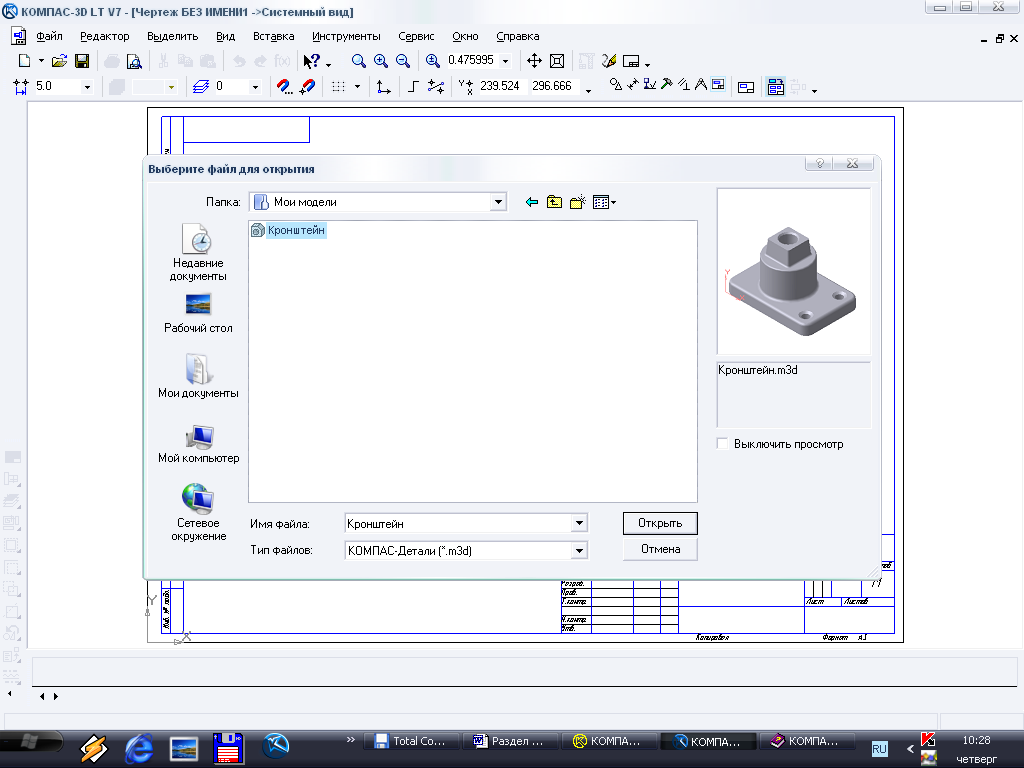

2. Нажмите кнопку Стандартные виды – откройте документ Кронштейн m3d из папки Мои модели (рис. 220).

Рис. 220. Диалоговое окно выбора модели

После того, как модель выбрана, в окне чертежа появится фантом изображения в виде прямоугольников. С помощью команд на панели свойств можно управлять процессом создания видов: определить ориентацию модели; назначить масштаб или подобрать автоматически; включить или отключить отображение невидимых линий и линий переходов поверхностей.

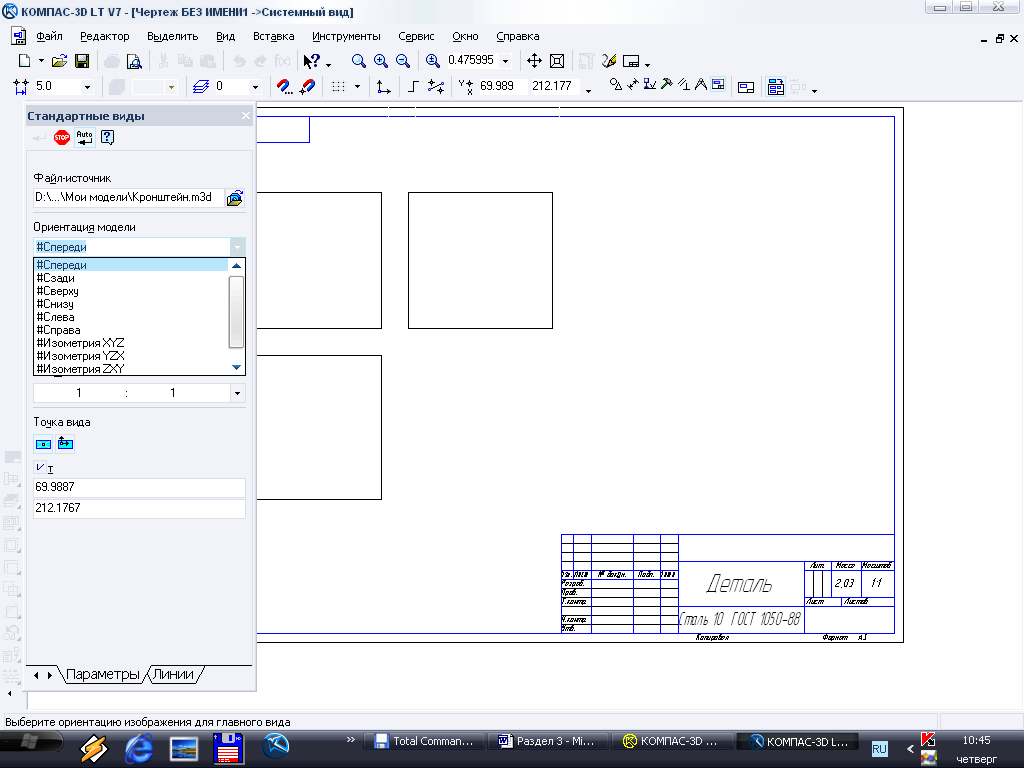

3. В поле Ориентация модели дана ориентация главного вида чертежа. По умолчанию для главного вида выбрана ориентация Спереди. При необходимости можно определить для построения главного вида любую другую ориентацию модели, выбрав ее из списка (рис. 221).

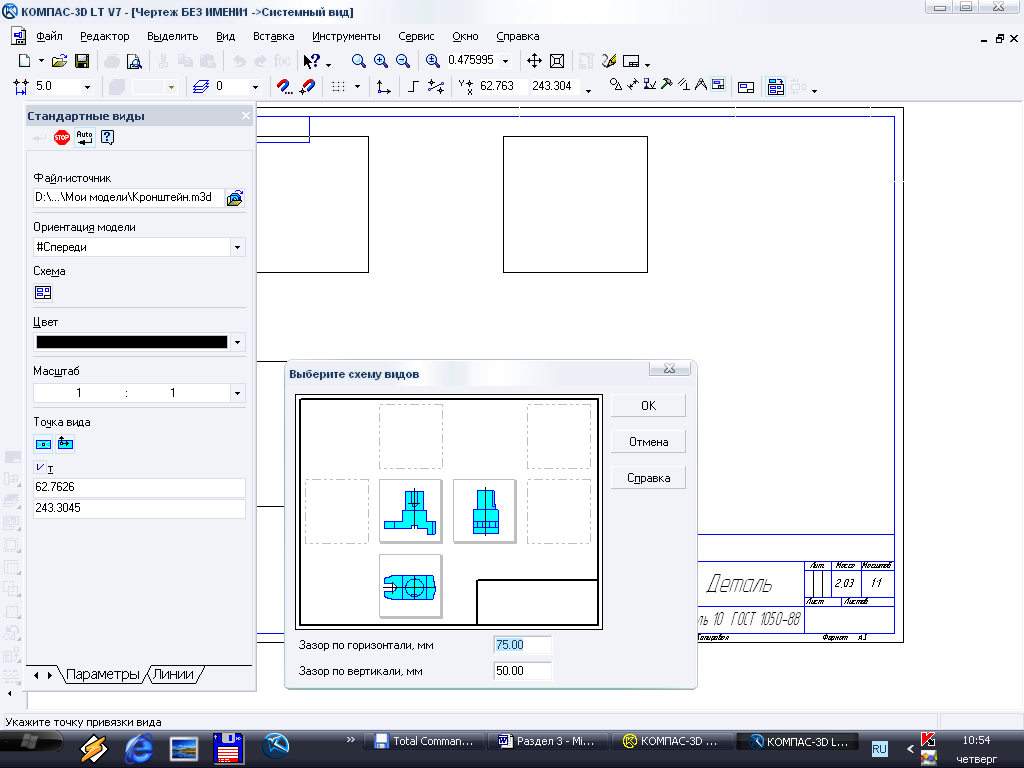

4. Нажмите кнопку Схема (рис. 222). В этом диалоге можно установить набор стандартных видов. Для включения вида достаточно указать его на схеме расположения видов. Аналогично можно отменить построение вида. Отменить построение главного вида невозможно.

Рис. 221. Панель свойств «Стандартные виды»

Введите значения зазоров

Рис. 222. Выбор видов

5. В поле Зазор по горизонтали и Зазор по вертикали введите расстояние между видами: 75 по горизонтали и 50 по вертикали. Нажмите .

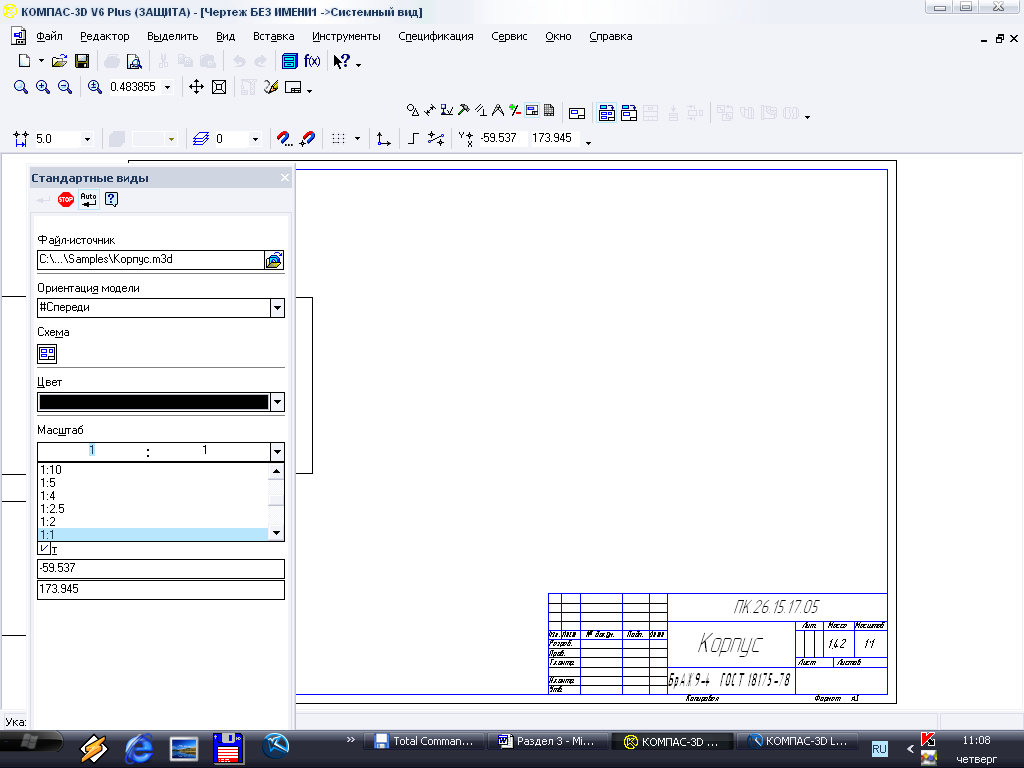

6. Раскройте список поля Масштаб (рис. 223). Оставьте этот параметр без изменений.

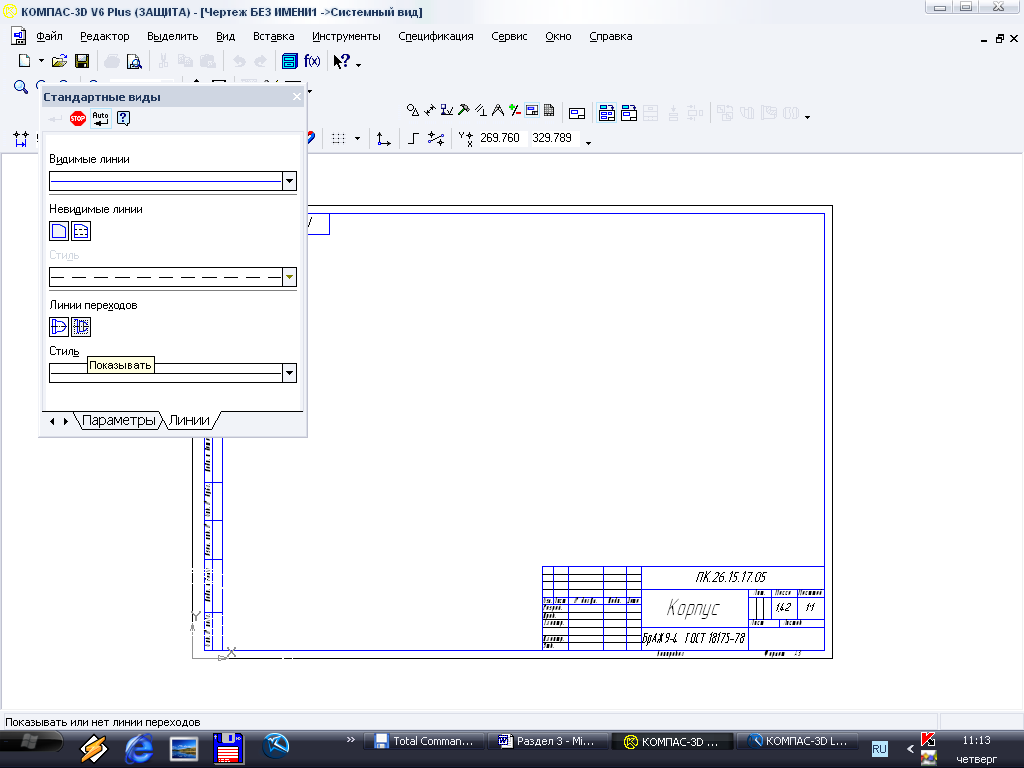

7. Откройте вкладку Линии панели свойств (рис. 224). Команды на этой вкладке позволяют включать или отключать отображение невидимых линий и линий перехода поверхностей. Нажмите кнопку Показать в группе Линии переходов.

Рис. 223. Выбор масштаба Рис. 224. Вкладка «Линии»

панели свойств

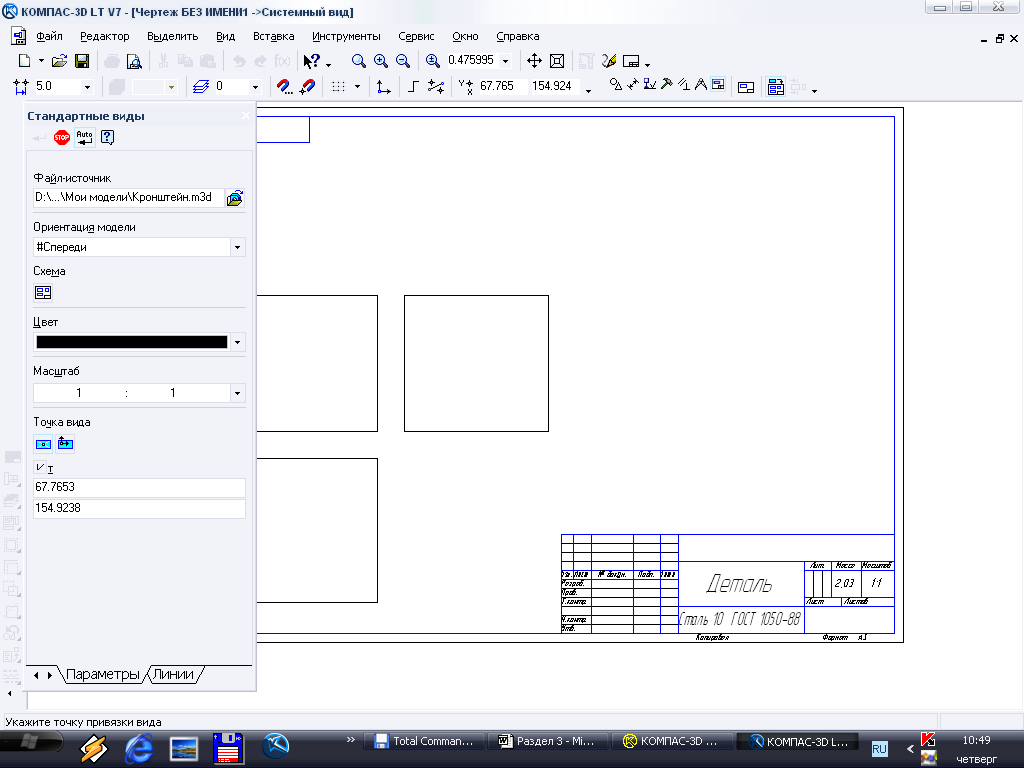

8. Укажите в поле чертежа положение точки привязки изображений – точки начала координат главного вида (рис. 225).

Главный вид

Укажите точку привязки

Рис. 225. Привязка положения видов на чертеже

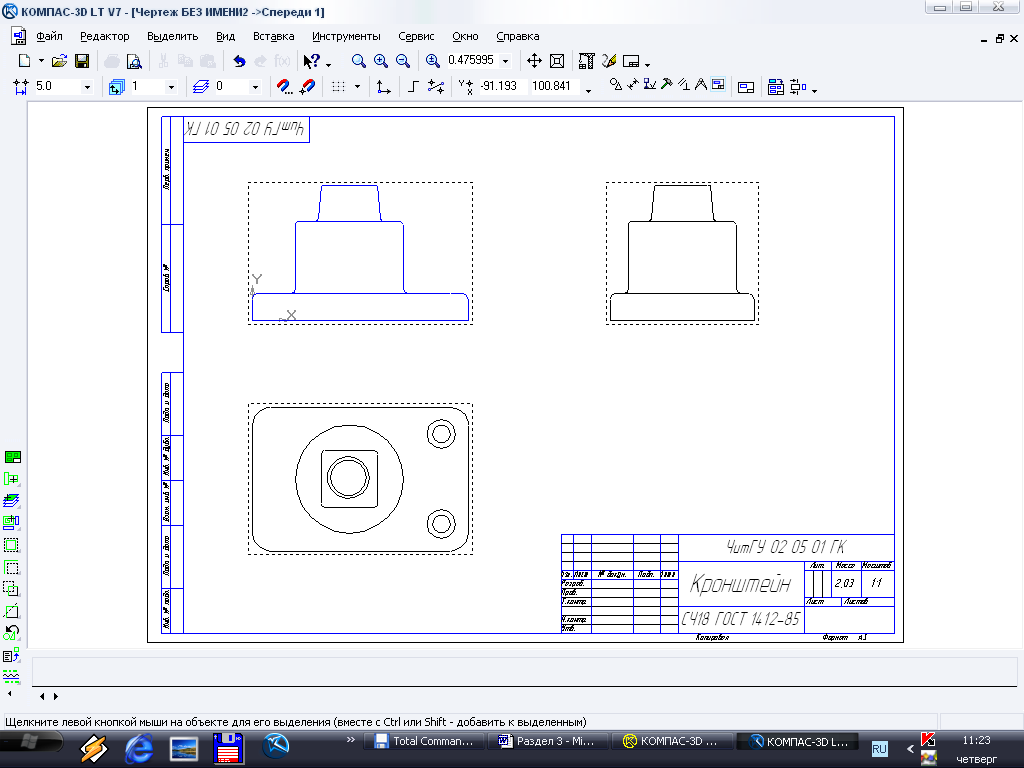

В текущий чертеж будут вставлены выбранные виды, а в основную надпись сведения: обозначение, наименование и материал.

Рис. 226. Основная надпись чертежа
