5.6.11. Печать изображения модели
Изображение модели выводится на печать в ее текущем состоянии, ориентации и отображении, как вы видите его на экране. Печать производится из режима предварительного просмотра.
1. Выполните команду Предварительный просмотр меню Файл. В главном окне системы условно показано поле вывода, т.е. лист бумаги определенного размера и ориентации. На листе изображается сама деталь, ее размеры и ориентация (рис. 213).
Строка сообщений
Панель свойств
Панель управления
Главное меню
Заголовок окна
Поле
вывода
Рамка
документа
Курсор системы

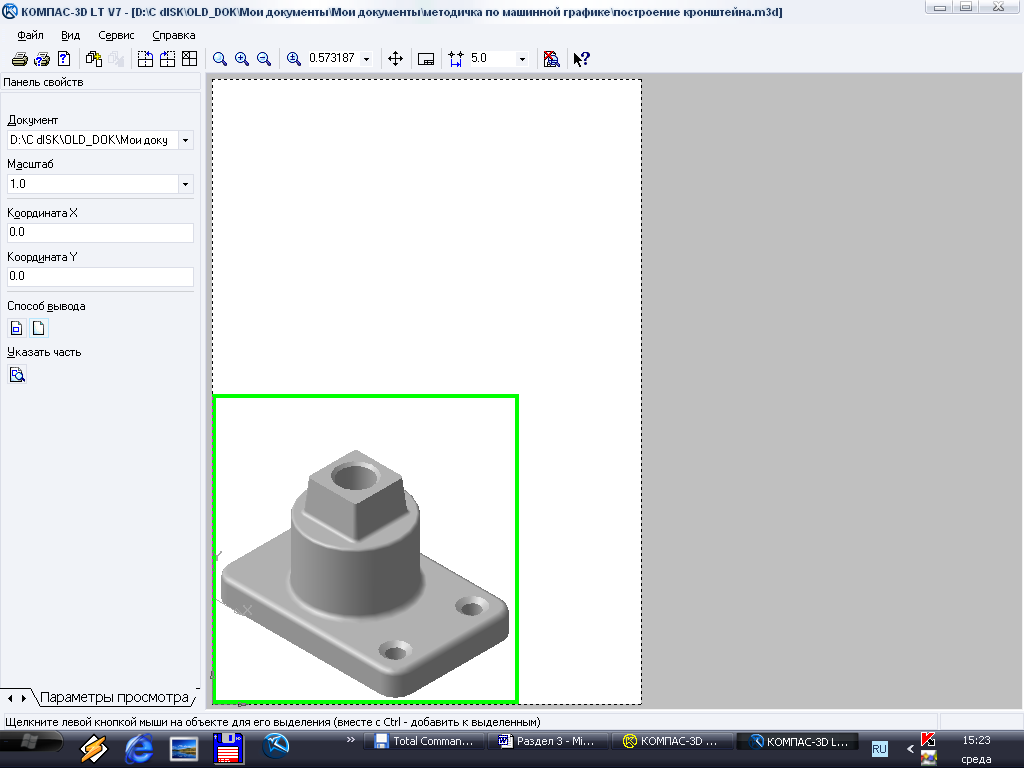

Рис. 213. Окно предварительного просмотра документа
По умолчанию документ выводится на печать в масштабе 1:1, изображение привязано к левому нижнему краю листа. Можно передвигать документ на листе с помощью мыши, поворачивать его в разных направлениях, менять масштаб, добиваясь оптимального размера
и положения изображения.

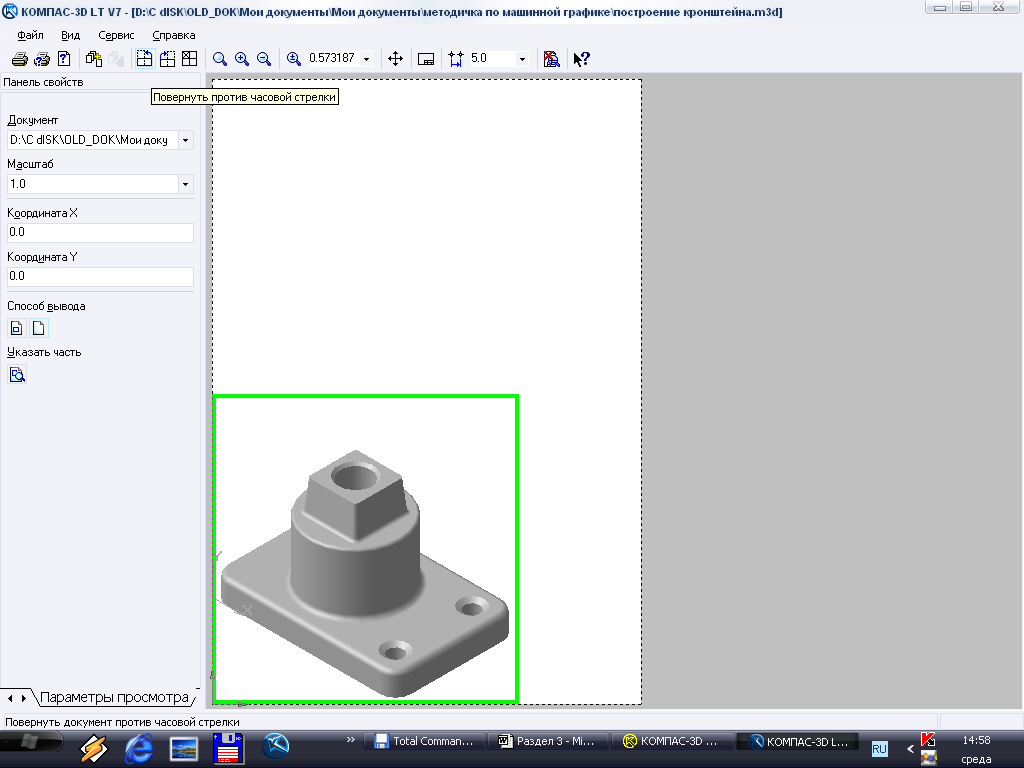

2. Щелкните на кнопке Повернуть
документ против часовой стрелки
панели управления. Ориентация изменится
соответствующим образом.
3. При необходимости можно изменить масштаб вывода изображения, задав его в поле Текущий масштаб отображения панели свойств.
4. Подогнать оптимальный масштаб вывода можно с помощью команды Подогнать масштаб меню Сервис (рис. 214).
Рис. 214. Меню «Сервис»
Для вывода документа на лист формата А4 в максимальном масштабе нужно установить количество страниц для определенного направления – 1 (рис. 215).

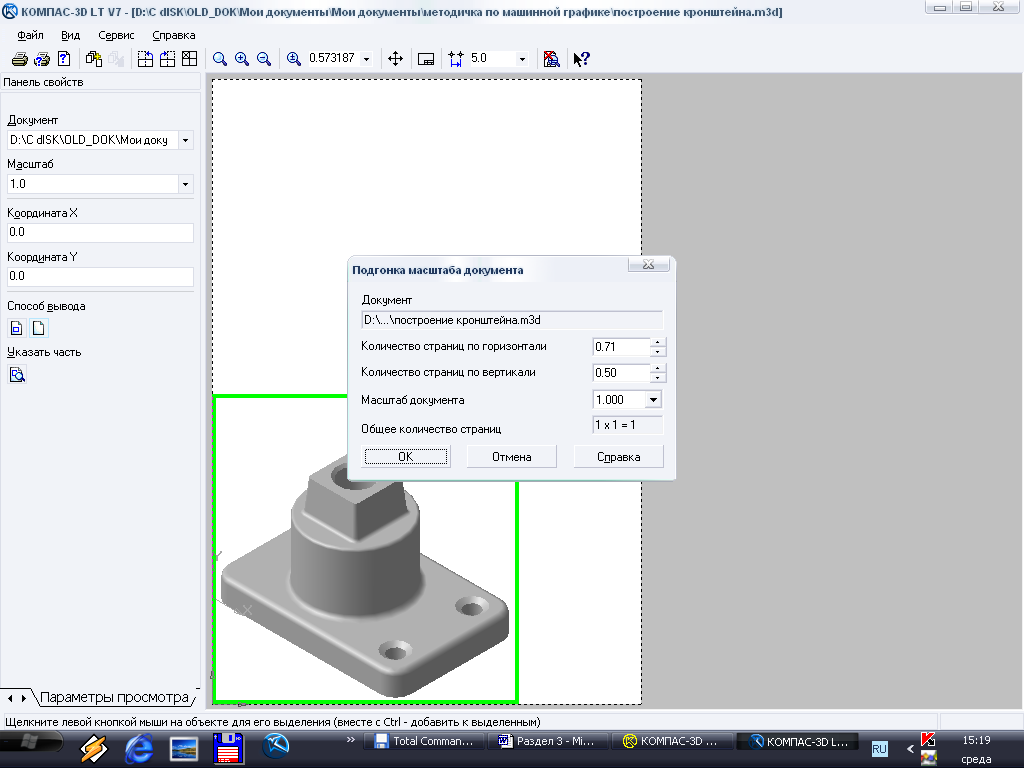

Рис. 215. Подгонка масштаба документа
В окне предварительного просмотра изображение будет перерисовываться в новом масштабе.
5. Теперь все готово для вывода документа
на печать. Щелкните на кнопке Печать
панели управления.
5.7. Создание ассоциативного чертежа
После построения трехмерной модели можно построить ее ассоциативный чертеж, избежав рутинного создания видов средствами плоского черчения. Ассоциативный чертеж – это вид чертежа, ассоциативно связанный с определенной моделью. При изменении формы или размеров модели автоматически изменяется изображение на всех связанных с ней ассоциативных видах.

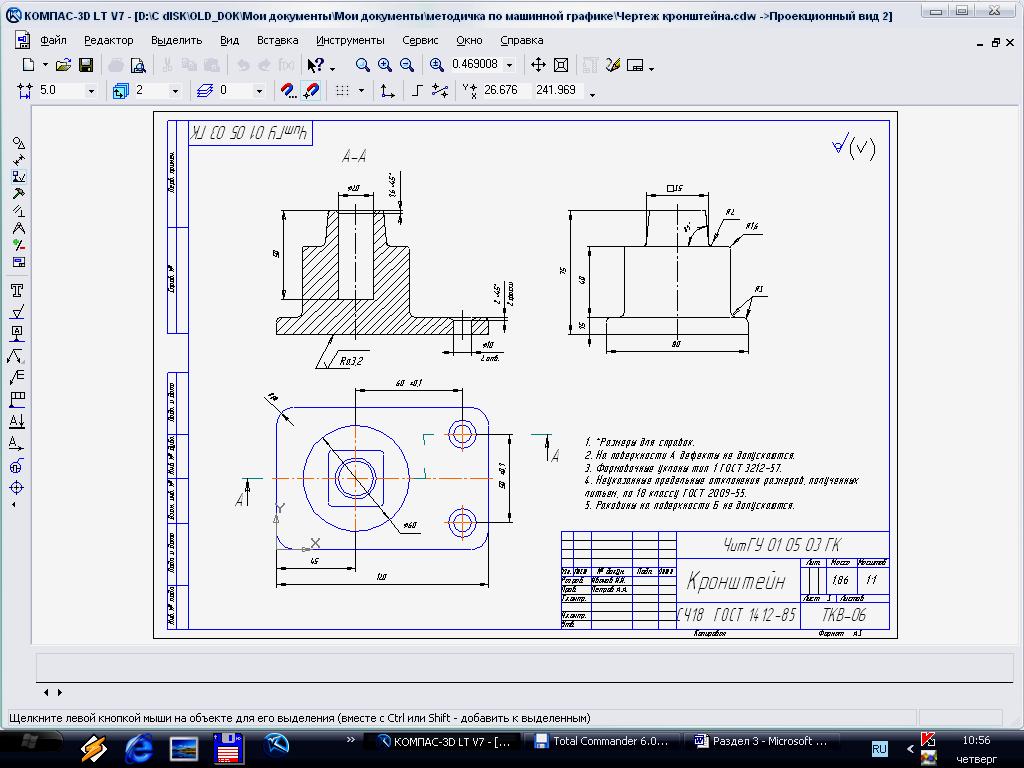

Выполним рабочий чертеж трехмерной детали Кронштейн. Пример оформленного чертежа показан на рис. 153.
5.7.1. Создание и настройка нового чертежа
Лист чертежа является одним из основных типов документов в системе КОМПАС-3D и полностью соответствует листу чертежа на кульмане. Каждый чертеж имеет параметры стиля основной надписи, формат и ориентации.
1. Для создания нового чертежа нажмите
кнопку Создать
на панели Стандартная.
2. В диалоговом окне укажите тип создаваемого документа Чертеж и нажмите кнопку (рис. 216).

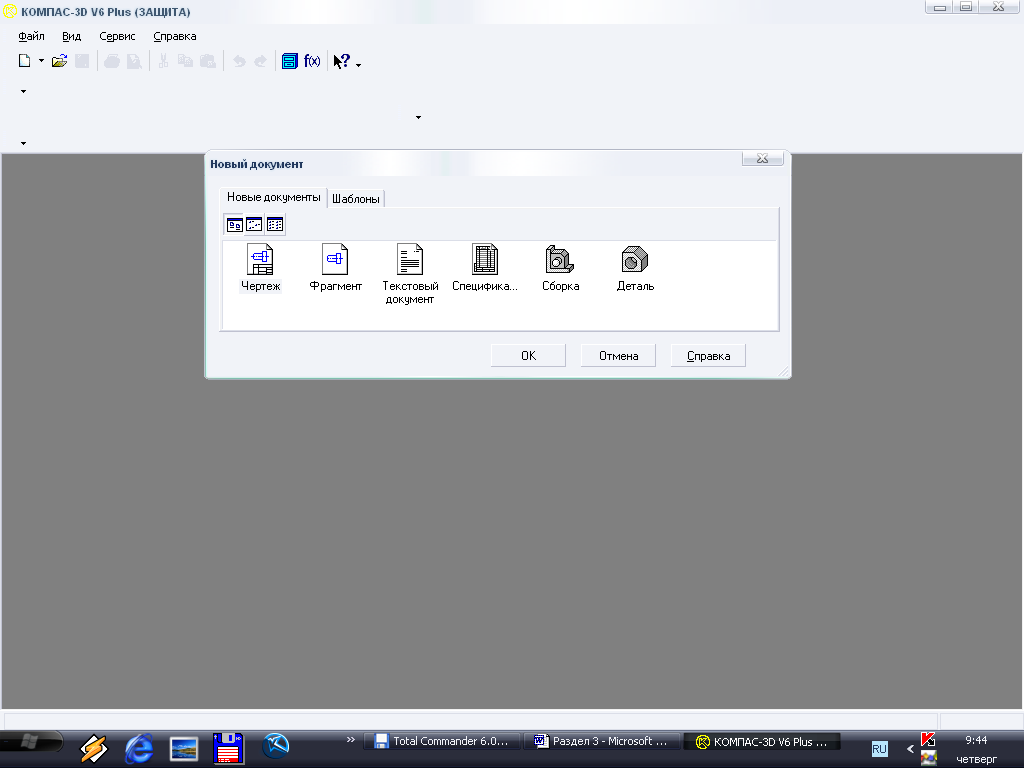

Рис. 216. Диалоговое окно создания нового документа
По умолчанию система создаст лист формата А4 вертикальной ориентации. Измените параметры документа.
3. Выполните команду Сервис/Параметры (рис. 217).
Рис. 217. Контекстное меню
4. На экране появится диалоговое окно Параметры (рис. 218). Найдите раздел Параметры листа. Щелчком на символе «+» слева от названия раскройте его содержимое.
