5.6.8. Добавление фасок

Укажите круглое ребро глухого отверстия в усеченной пирамиде (рис. 201).

Укажите ребро

Рис. 201. Указание ребра для построения фаски

1. Откройте панель расширенных команд, связанных с кнопкой Скругление . Переведите курсор на кнопку Фаска (рис. 202).

Кнопка

Редактирование детали

Кнопка

Скругление

Рис. 202. Панель расширенных команд «Скругление»

2. Введите значение 1,6 в поле Длина 1 панели свойств. По умолчанию система выполнит построение фаски под углом 45 º. Нажмите кнопку Создать объект (рис. 203).

Рис. 203. Панель свойств «Фаска»

3. Аналогичным образом постройте две фаски на круглых ребрах малых отверстий (рис. 204, а, б).

А Укажите ребра ) б)

Рис. 204. Построение фаски по двум сторонам

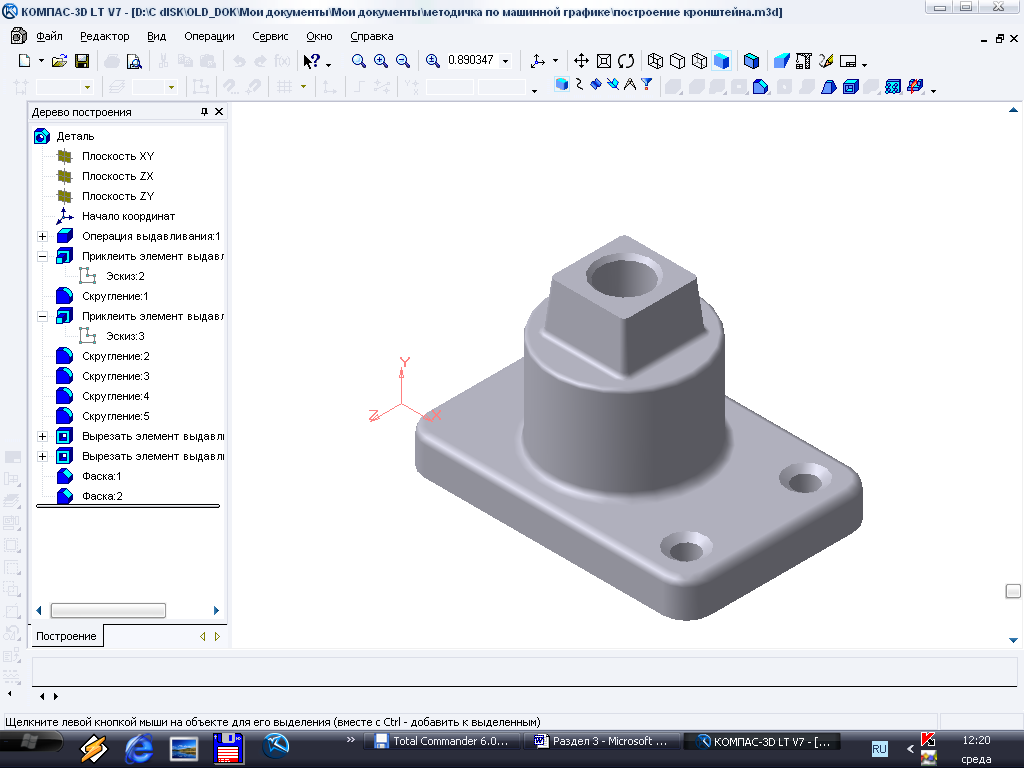

4. На этом построение модели закончено (рис. 205).

Рис. 205. Модель Кронштейн

5.6.9. Настройка детали

Любая деталь в КОМПАС-3D V6 обладает набором определенных параметров, которые могут быть изменены пользователем.

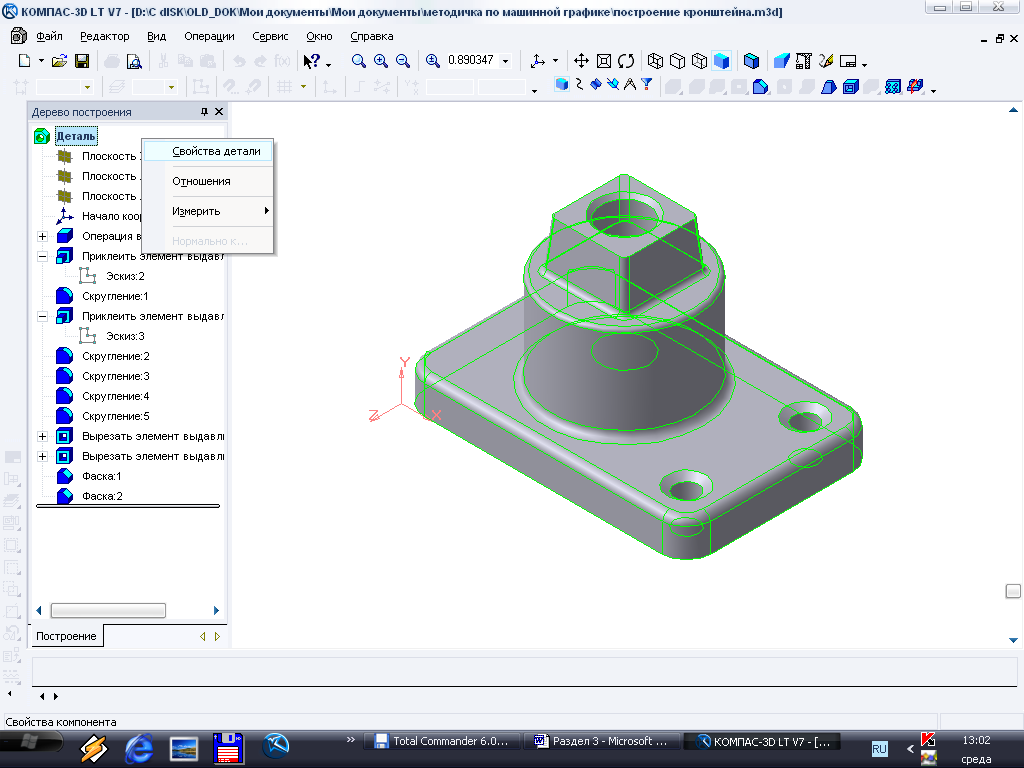

1. Щелкните правой клавишей мыши на элементе Деталь в верхней части дерева построения и выполните команду Свойства детали (рис. 206).

Рис. 206. Дерево построения

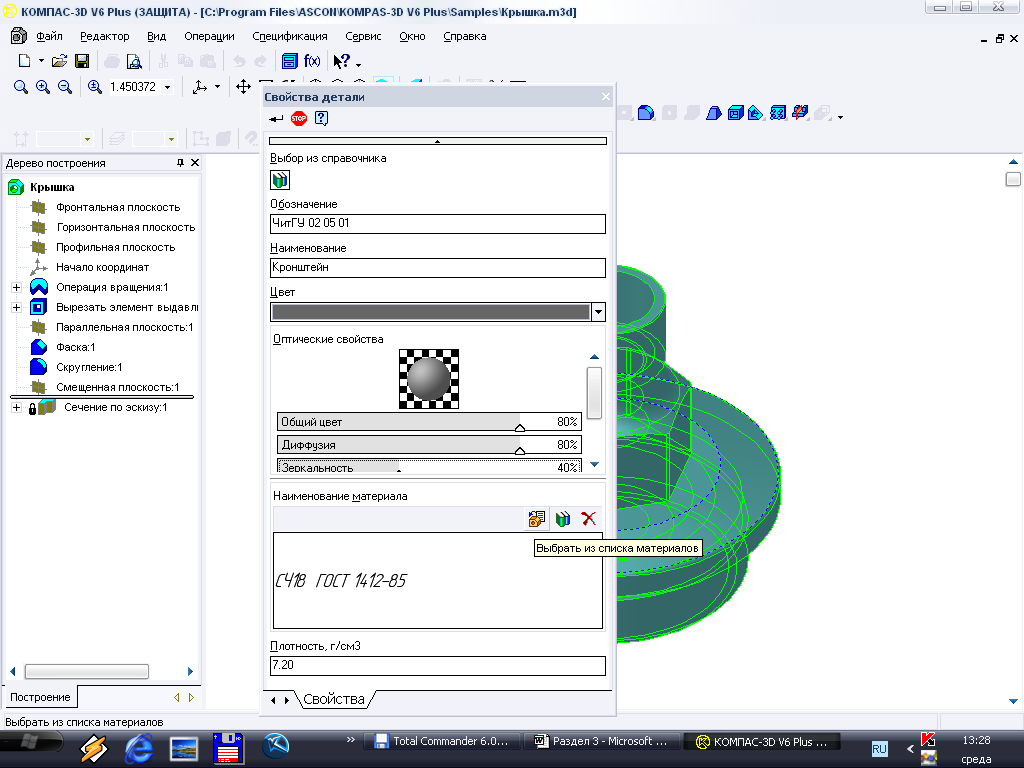

2. На экране появится панель Свойства детали (рис. 207). В текстовые поля Обозначение и Наименование введите обозначение детали, например, ЧитГУ 02 05 01 ГК, и ее наименование – Кронштейн.

3. В группе Наименование материала нажмите кнопки Выбрать из списка материалов.

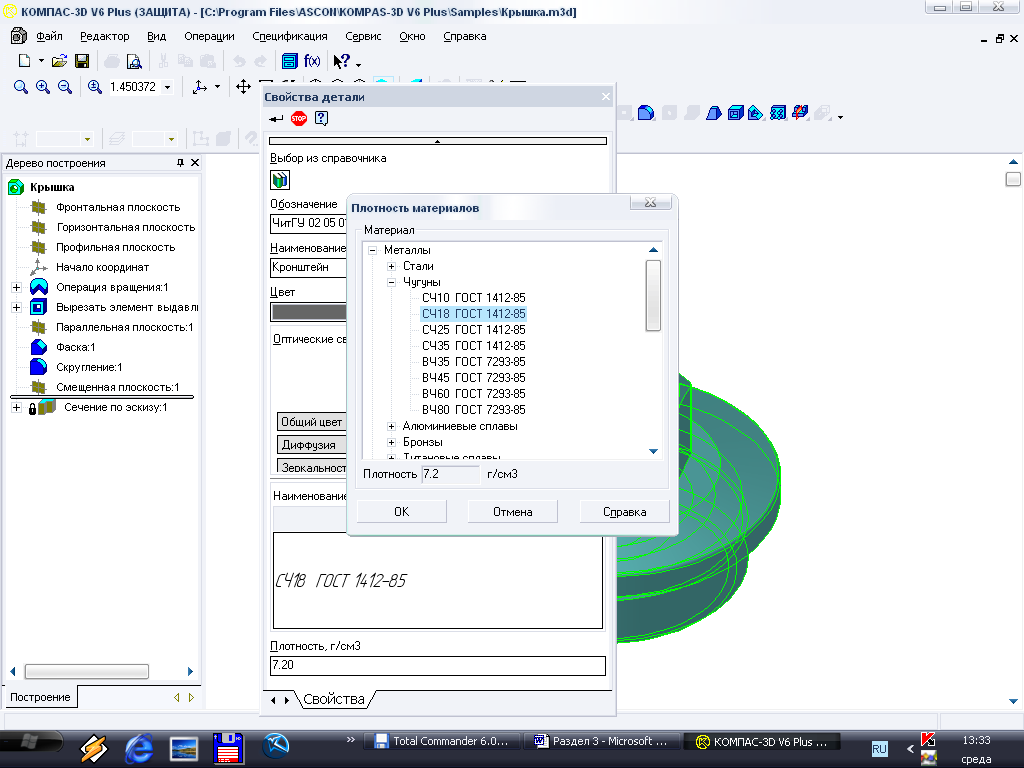

4. В окне Плотность материалов раскройте раздел Чугуны и выбрать из списка строку с маркой СЧ18 ГОСТ 1412-85 (рис. 208).

Рис. 207. Панель «Свойства Рис. 208. Окно «Плотность

детали» материалов»

5. Нажмите кнопку Создать объект .

5.6.10. Сечение произвольным эскизом

Трехмерную модель можно рассечь не только плоскостями, но и плоскими эскизами произвольного набора геометрических элементов (отрезков, дуг, сплайнов).

1

Укажите грань и создайте

эскиз

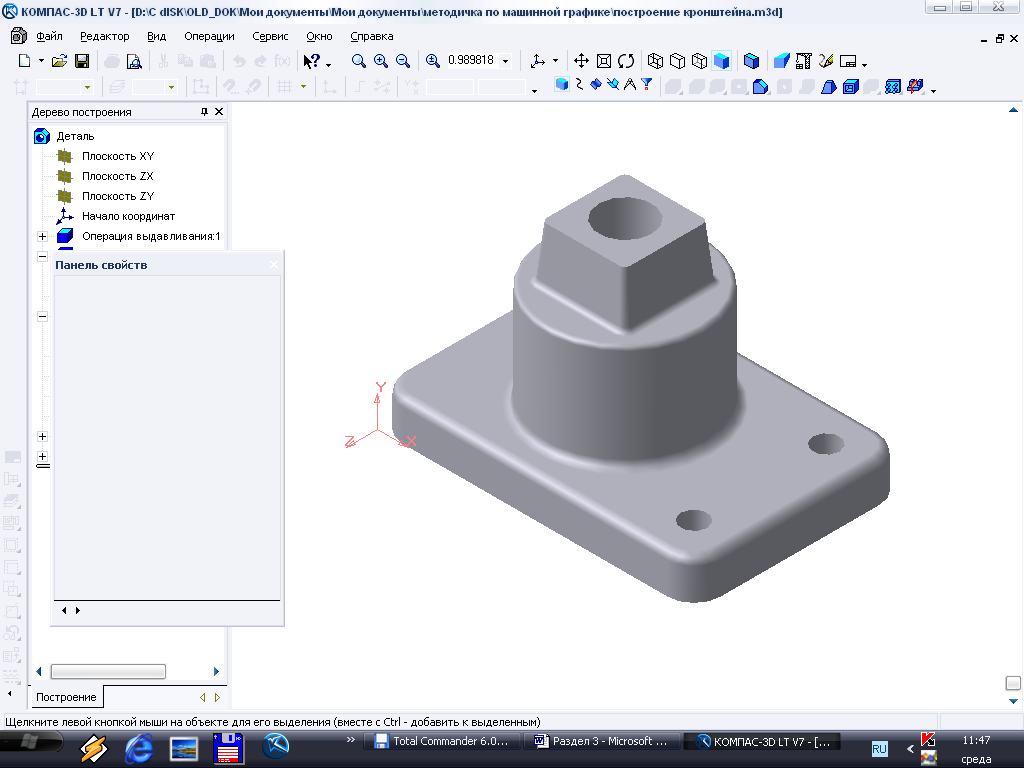

. Создайте новый эскиз на верхней плоской грани основания детали (рис. 209). Установите для модели стандартную ориентацию Сверху.

Рис. 209. Указание грани для создания эскиза сечения

Эскиз сечения будет представлять собой ломаную линию, проходящую через определенные точки модели. Для указания нужных точек потребуется настройка глобальных привязок. С помощью привязки Выравнивание можно указывать точки, выравнивая их по горизонтали и вертикали относительно характерных точек объектов.

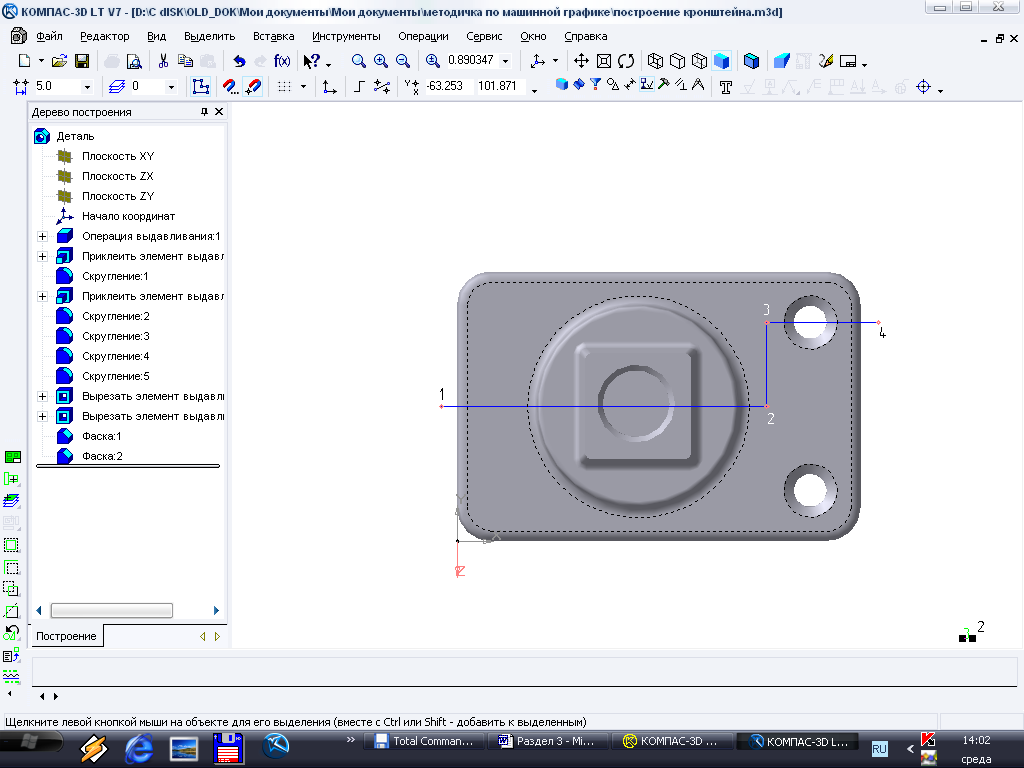

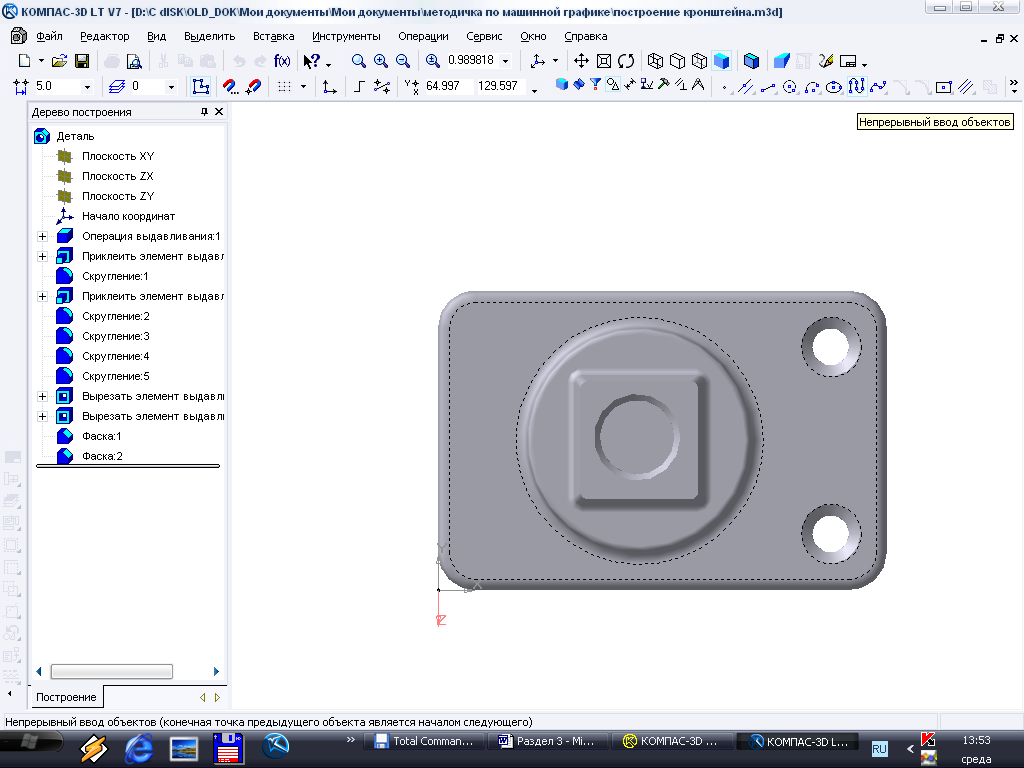

2. Нажмите кнопку Непрерывный ввод объектов инструментальной панели Геометрия. Эта команда позволяет построить ломаную линию по точкам ее отрезков. Для построения ломаной последовательно укажите точки 1, 2, 3 и 4, как это показано на рис. 210.

Линия сечения

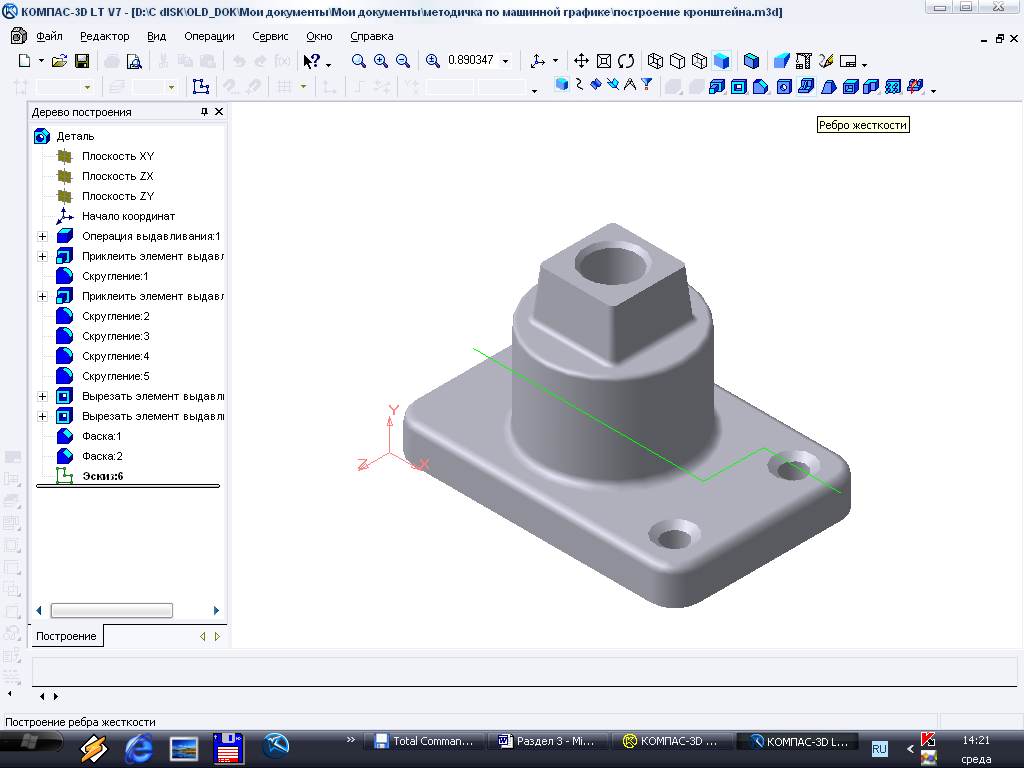

Рис. 210. Создание эскиза сечения

3. После построения ломаной закройте эскиз и установите для детали ориентацию Изометрия XYZ.

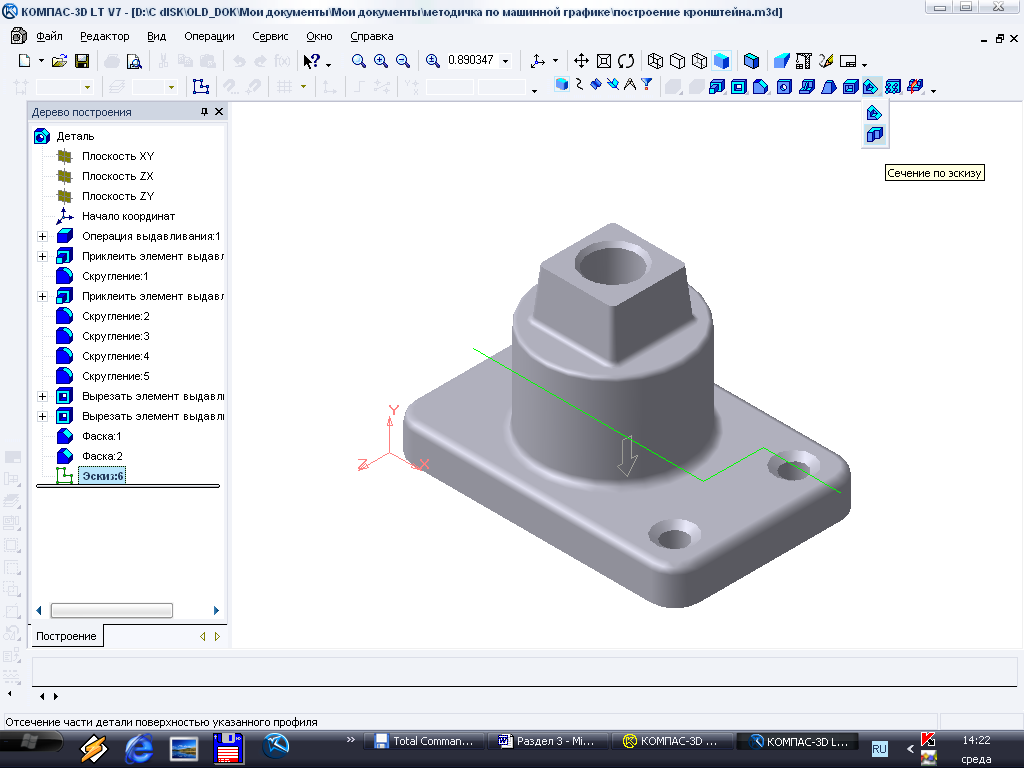

4. Нажмите на кнопку Сечение поверхностью инструментальной панели Редактирование детали и не отпускайте клавишу мыши (рис. 211) до появления панели расширенных команд. Установите курсор на кнопке Сечение по эскизу и отпустите клавишу.

Рис. 211. Панель расширенных команд «Сечения»

. Убедитесь, что на панели свойств выбрано прямое направление рассечения и нажмите Создать объект . Система выполнит рассечение детали поверхностью указанного контура (рис. 212).

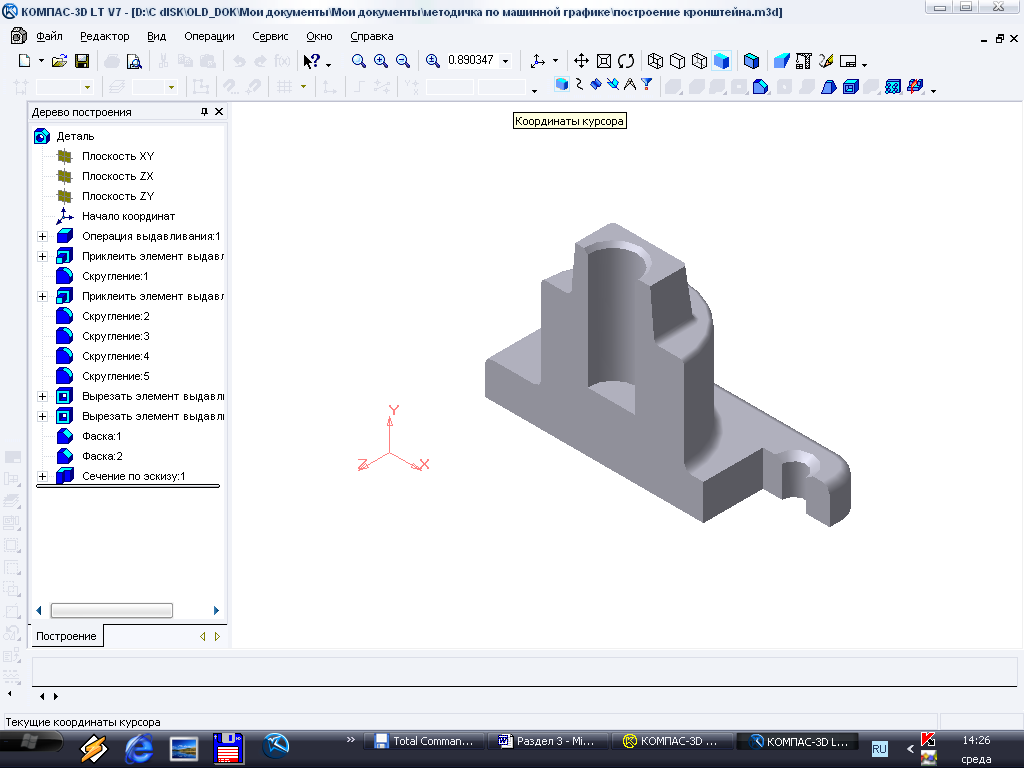

Рис. 212. Сечение детали по эскизу
