5.6.4. Скругление ребер

Скругления одинаковым радиусом целесообразно создать как один элемент.

1. Включите режим Невидимые линии тонкие панели Вид для выбора объектов на оборотной стороне детали.

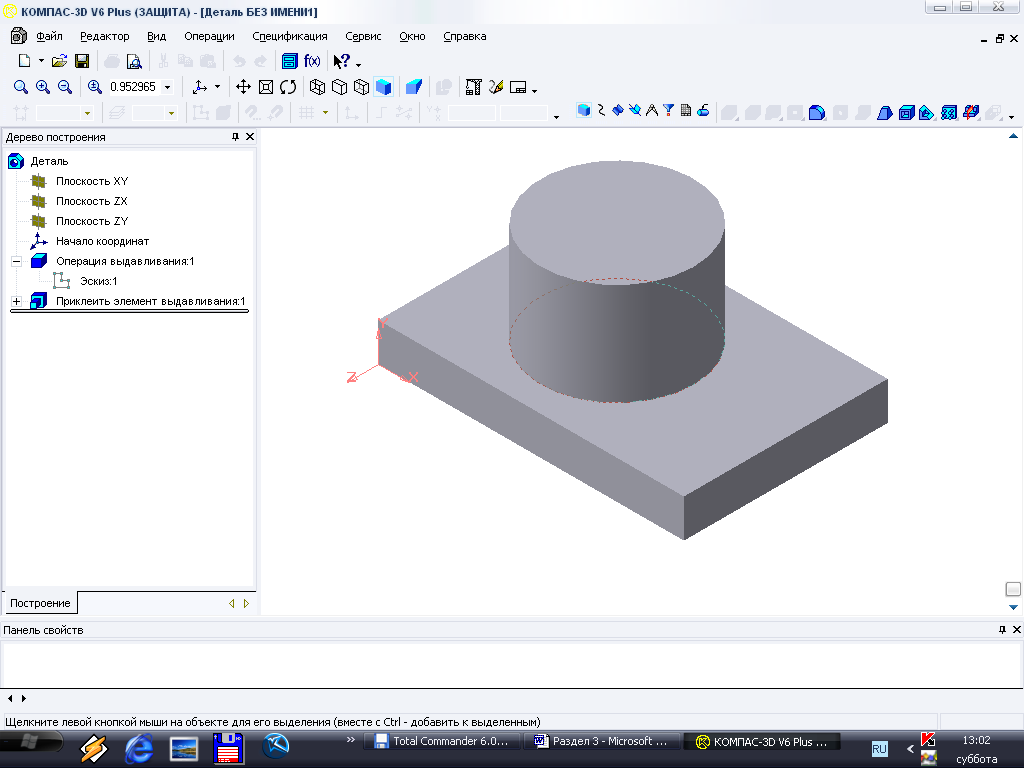

2. Выберите первое угловое ребро (рис. 177). Нажмите клавишу <Ctrl> на клавиатуре и, удерживая ее, укажите мышью остальные три ребра.

Укажите

первое ребро

Укажите три ребра

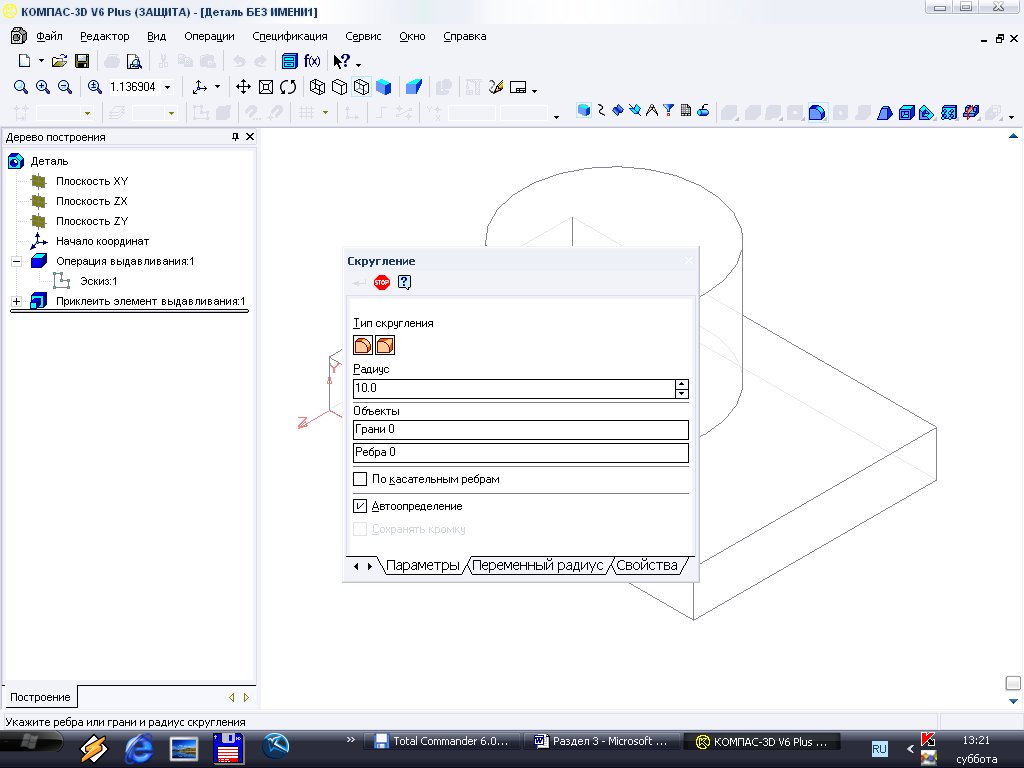

Рис. 177. Выбор ребер для скругления Рис. 178. Панель свойств

«Скругление»

3. Нажмите кнопку Скругление инструментальной панели Редактирование детали.

4. Установите значение радиуса скругления 10 и нажмите кнопку Создать объект .

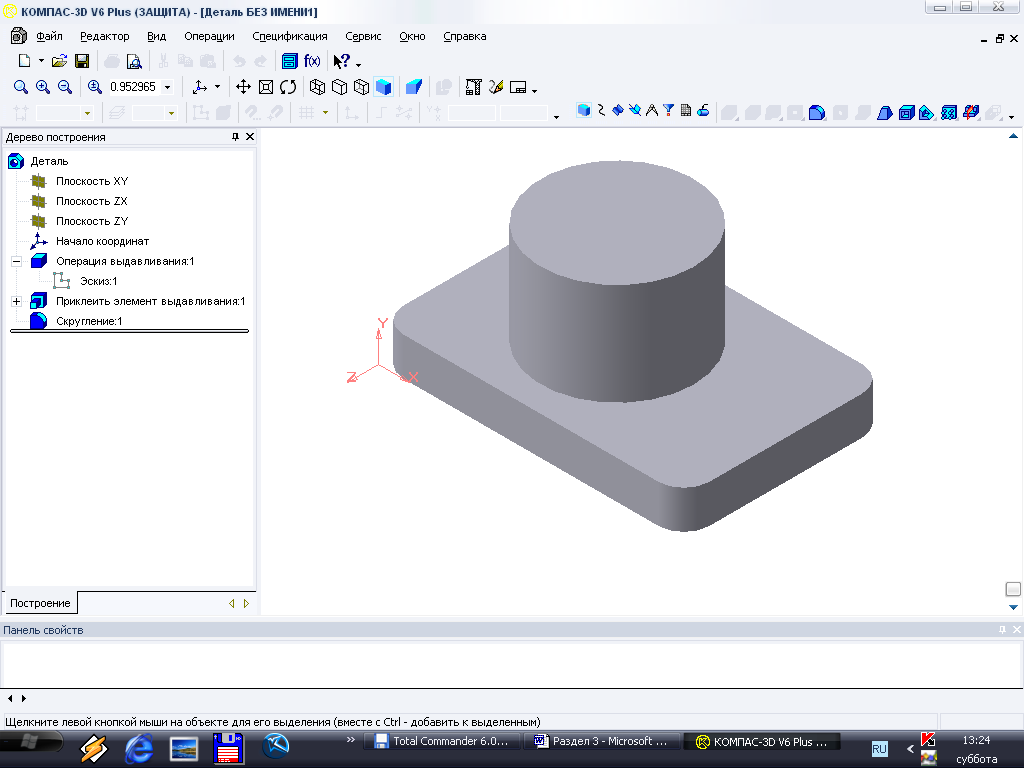

Система выполнит скругление указанных кромок (рис. 179), а в дереве построения появится новый элемент Скругление: 1.

Рис. 179. Скругление ребер основания

5.6.5. Добавление усеченной пирамиды

Построение усеченной пирамиды на верхней грани цилиндрической бобышки начинается с создания нового эскиза на этой грани.

1. Выберите курсором верхнюю грань цилиндрической бобышки и нажмите кнопку Эскиз панели Стандартная. Система перейдет в режим редактирования эскиза (рис. 180).

Укажите грань и создайте

эскиз

Рис. 180. Выбор грани для создания эскиза усеченной пирамиды

Основанием пирамиды является квадрат со стороной 35 мм. Центр его совпадает с центром круглой грани бобышки. Поэтому квадрат удобнее строить заданием его центра и размеров сторон.

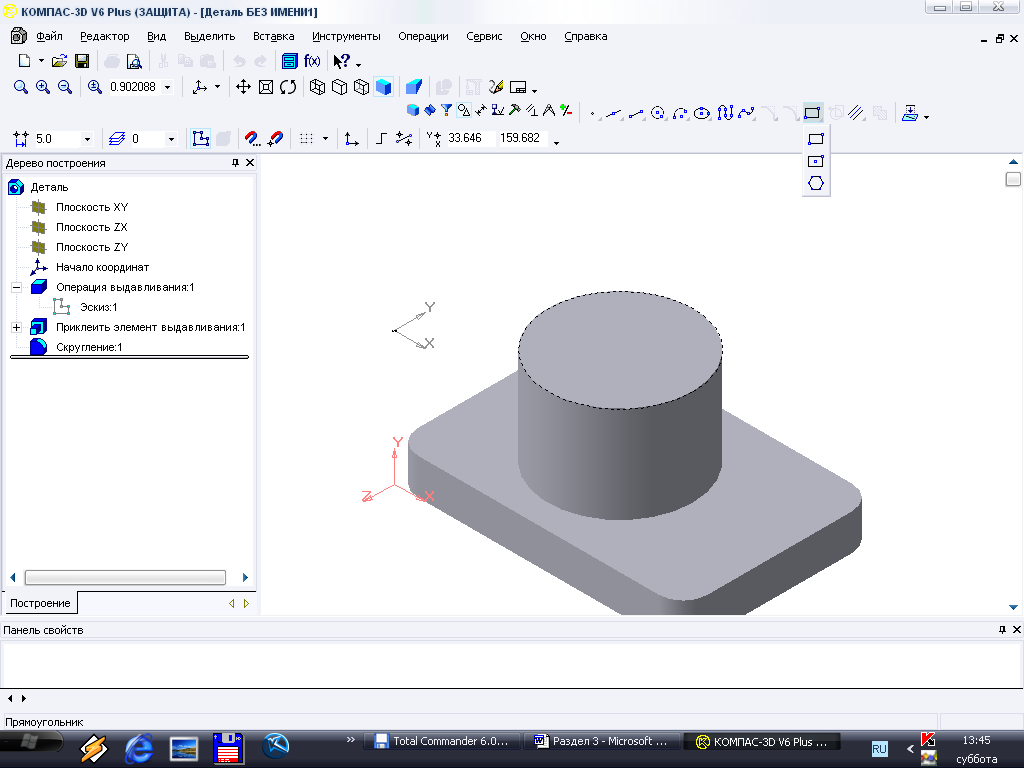

2. Нажмите кнопку Прямоугольник панели Геометрия и удерживайте ее. На панели расширенных команд установите курсор на Прямоугольник по центру и вершине (рис. 181).

Прямоугольник по

центру и вершине

Рис. 181. Панель расширенных команд построения прямоугольника

При построении основания детали цилиндрической бобышки эскизы геометрических объектов строились приблизительно. Значения размеров уточнялись позднее с помощью управляющих параметрических размеров. Точные геометрические размеры объектов в ходе их построения вводят в поля панели свойств (рис. 182).

Центр

Вершина

Высота

Оси

Стиль

Ширина

Рис. 182. Панель свойств построения прямоугольника

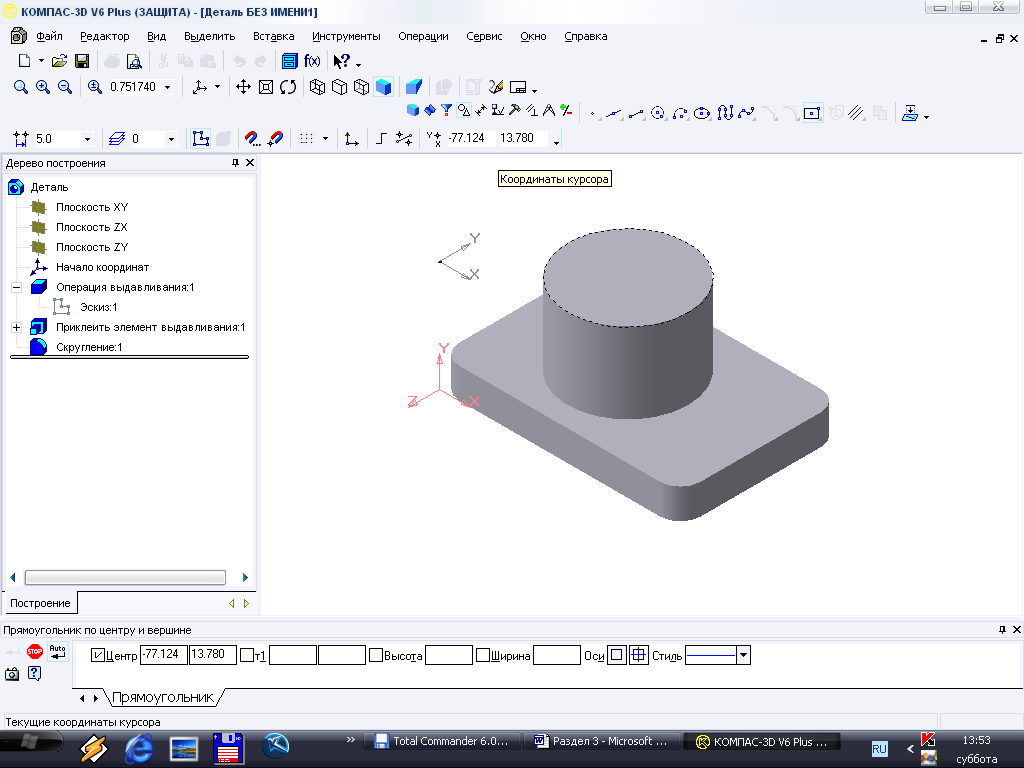

3. Установите курсор в центр круглой бобышки, тем самым Укажите центральную точку прямоугольника (рис. 183).

Укажите центр

прямоугольника

(Ближайшая точка)

Рис. 183. Построение эскиза усеченной пирамиды

В строке сообщений появится запрос Укажите вершину прямоугольника или введите ее координаты. Вместо указания вершины прямоугольника зададим его высоту и ширину.

4. Двойным щелчком мыши активизируйте поле Ширина прямоугольника, введите значение 35 и нажмите клавишу <Enter> (рис. 184).

Ширина

прямоугольника

Место двойного щелчка

Рис. 184. Панель свойств построения прямоугольника

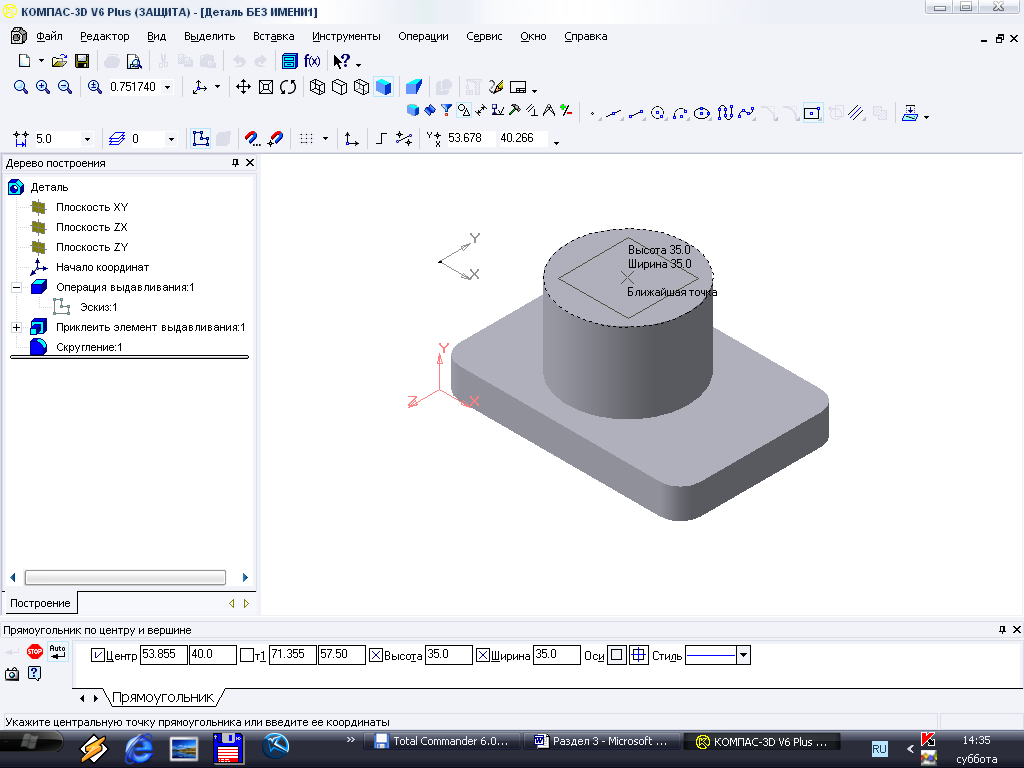

5. Аналогично введите значение высоты прямоугольника – 35 мм (рис. 185).

Высота

прямоугольника

Клавиатурная команда

<Alt>+<т>

Рис. 185. Панель свойств построения прямоугольника

6. Щелчком на кнопке Прервать команду панели специального управления прекратите работу команды Прямоугольник по центру и вершине.

7. Щелчком на кнопке Эскиз панели Стандартная закройте эскиз. Система вернется в режим трехмерных построений.

8. Нажмите кнопку Приклеить выдавливанием инструментальной панели Редактирование детали.

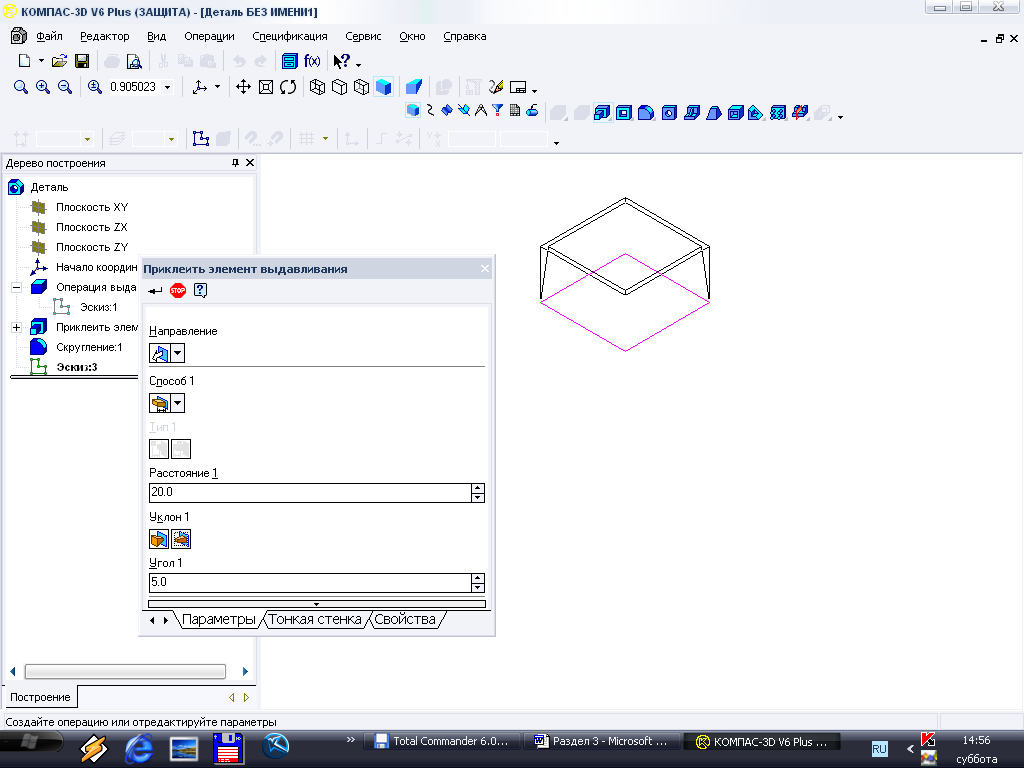

9. На панели свойств задайте Прямое направление и расстояние выдавливания 20 (рис. 186). В поле Угол 1 введите значение 5 и определите направление уклона, включив кнопку внутрь. Нажмите кнопку Создать объект .

Направление уклона

Внутрь

Рис. 186. Панель свойств «Приклеить элемент выдавливания»
