5.6. Построение детали Кронштейн
В данном разделе дано подробное описание построения трехмерной модели детали Кронштейн, показанной на рис. 152.

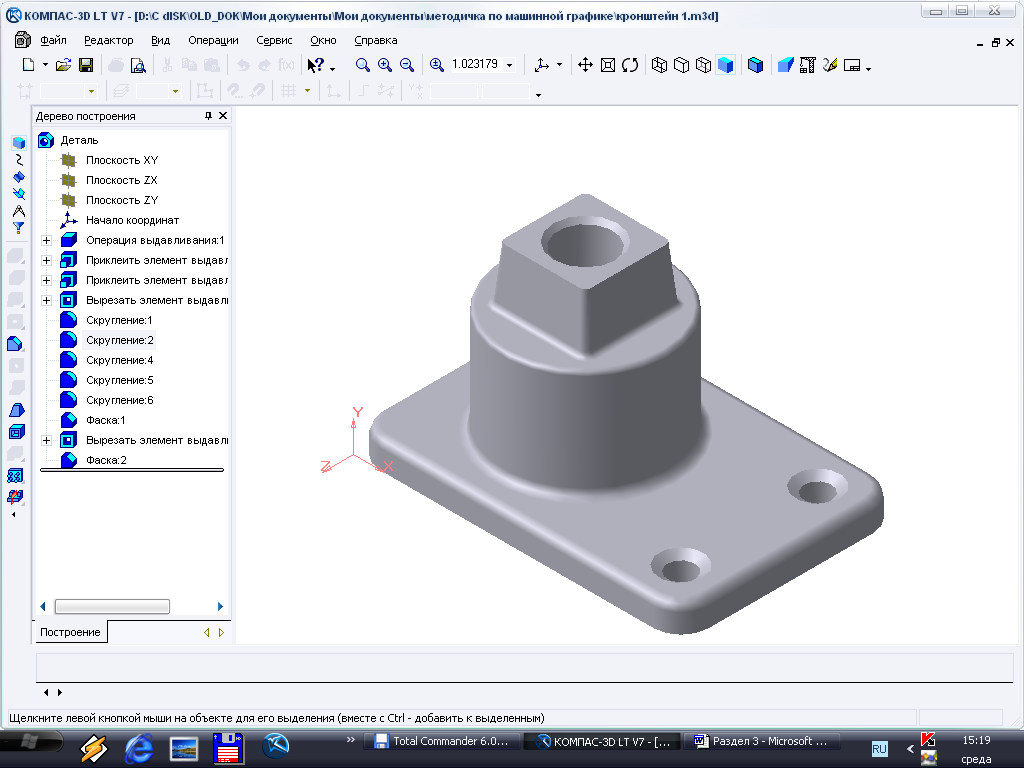

Рис. 152. Кронштейн
-

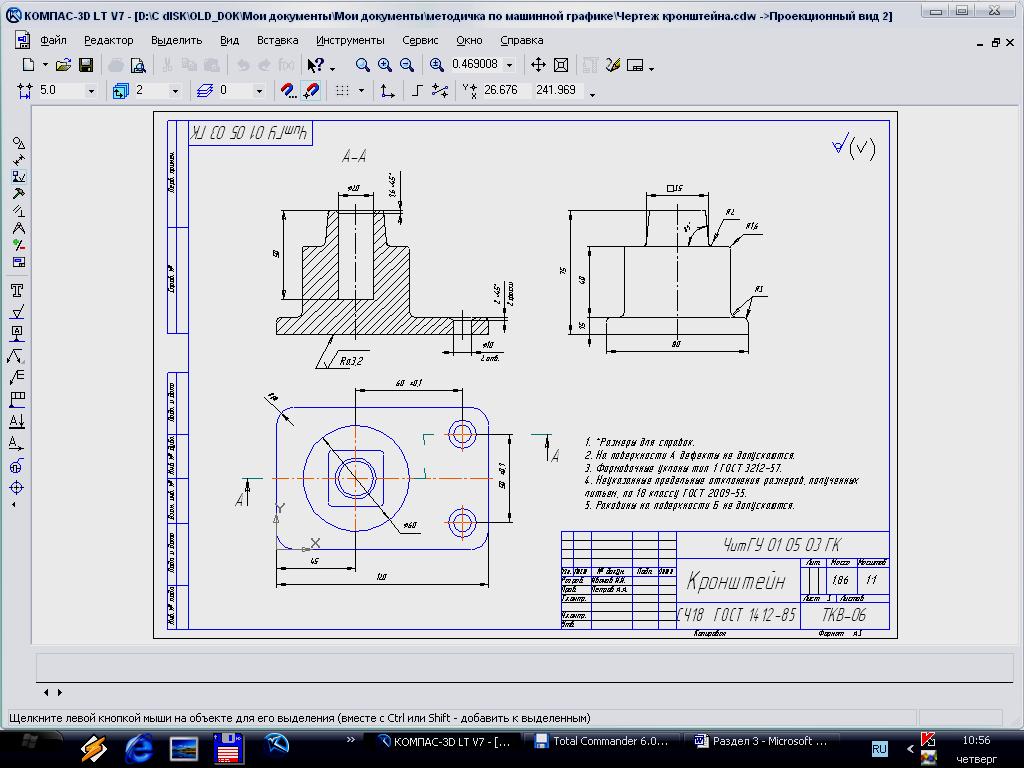

Рис. 153. Рабочий чертеж детали Кронштейн
Рабочий чертеж детали Кронштейн представлен на рис. 152.
5.6.1. Создание новой детали
Для создания новой детали:

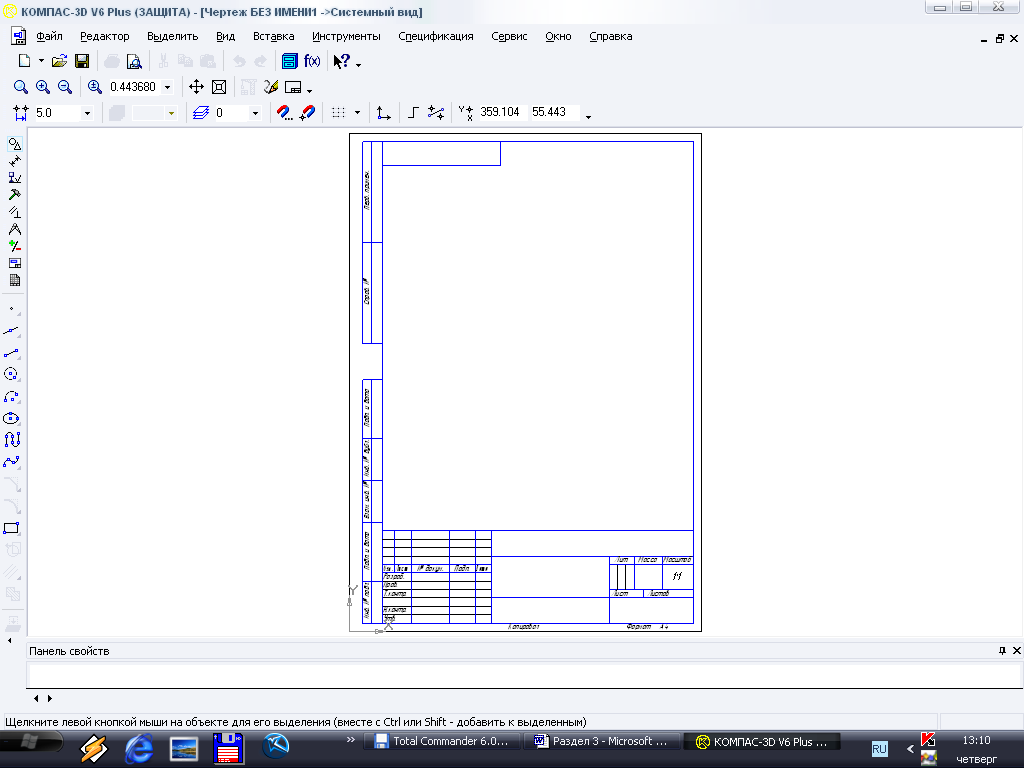

1) нажмите кнопку Создать
на панели Стандартная;

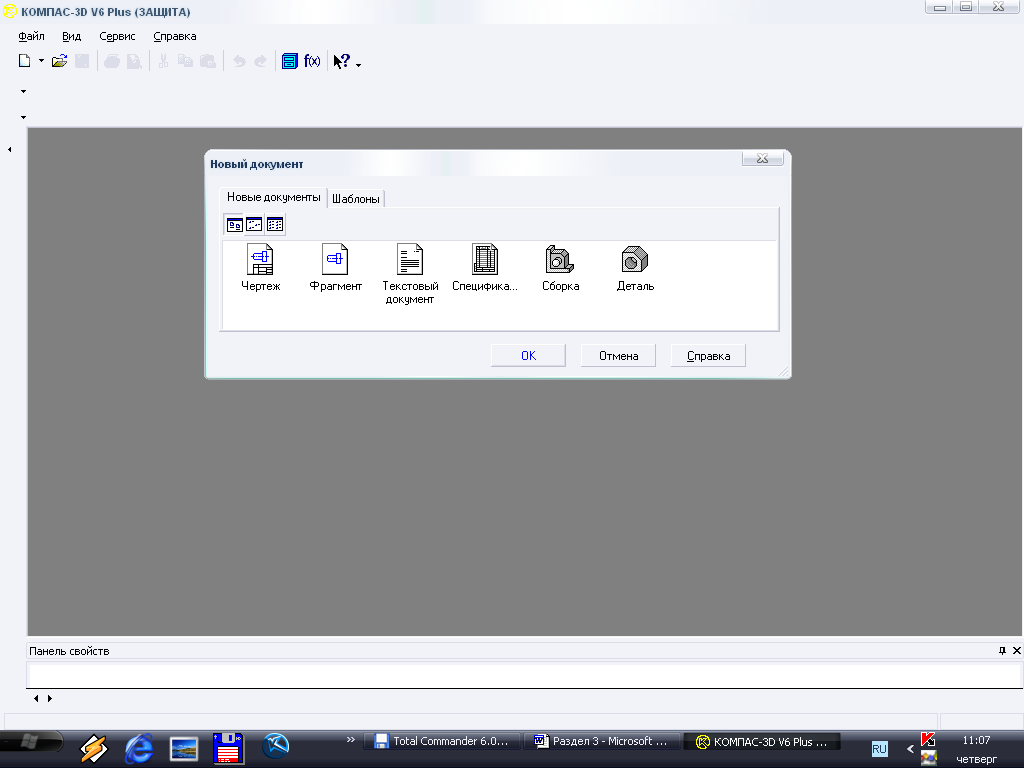

2) в диалоговом окне укажите тип
создаваемого документа Деталь
и нажмите кнопку
(рис. 154).

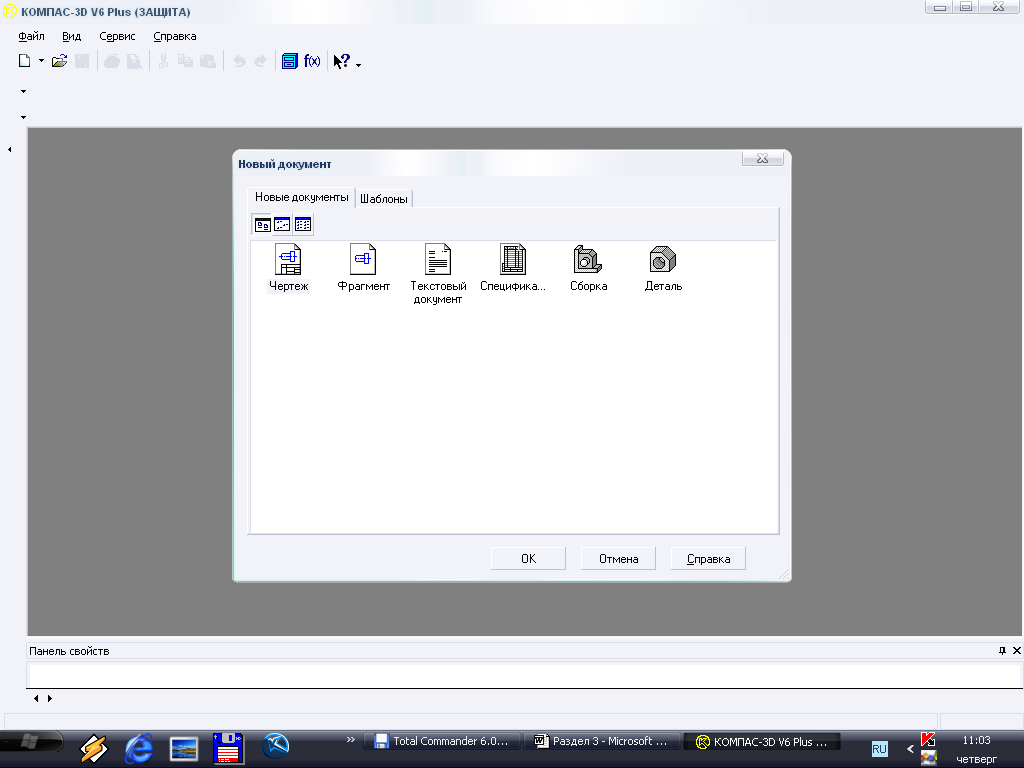

Рис. 154. Диалоговое окно создания нового документа
После создания документа рекомендуется дать ему конкретное имя и сохранить в файл на диске;
3) щелкните на кнопке Сохранить
панели Стандартная. На экране
появится диалоговое окно Укажите
имя файла для записи. По умолчанию
в нем откроется папка Samples.
Поднимитесь на один уровень вверх в
структуре папок. При этом откроется
папка КОМПАС-3D V6.
Нажмите кнопку Создание новой папки
панели управления диалогового окна
(рис. 155);

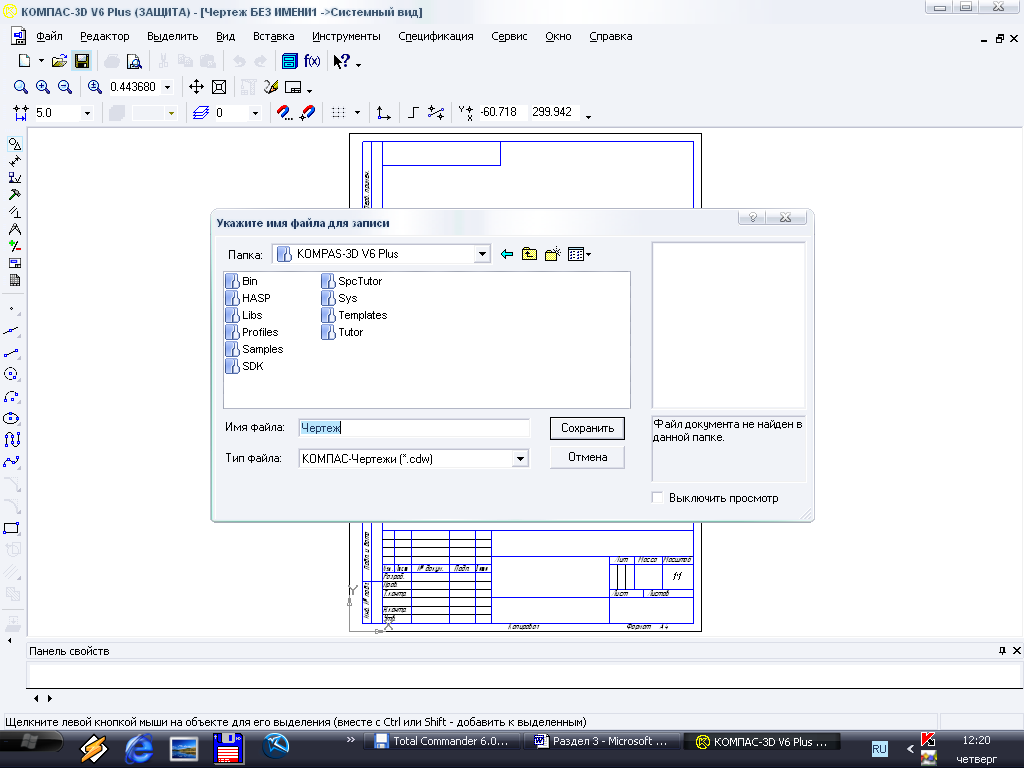

Рис. 155. Диалоговое окно сохранения документа
4) введите с клавиатуры новое имя папки Мои модели и нажмите клавишу <Enter>;
5) откройте вновь созданную папку щелчком на кнопке Открыть. Она пуста;

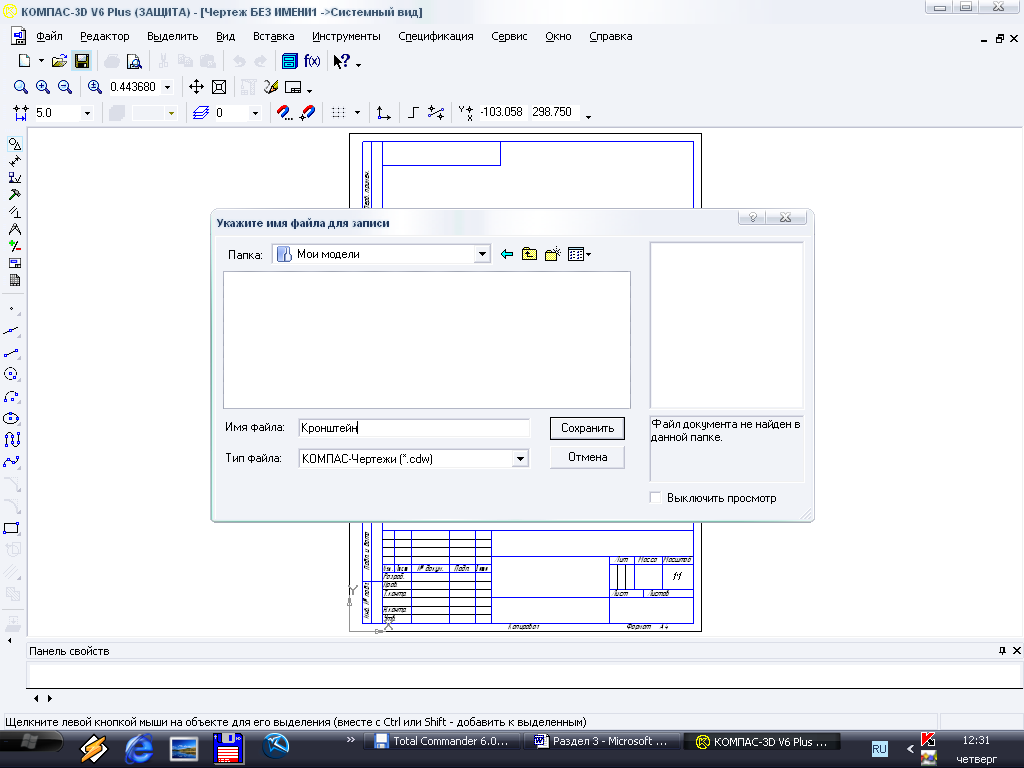

6) щелкните мышью в поле Имя файла. Введите с клавиатуры имя документа Кронштейн и нажмите кнопку Сохранить (рис. 156);
Рис. 156. Диалоговое окно сохранения документа
7) после этого на экране появится диалоговое окно Информация о документе (рис. 157), которая является необязательной.

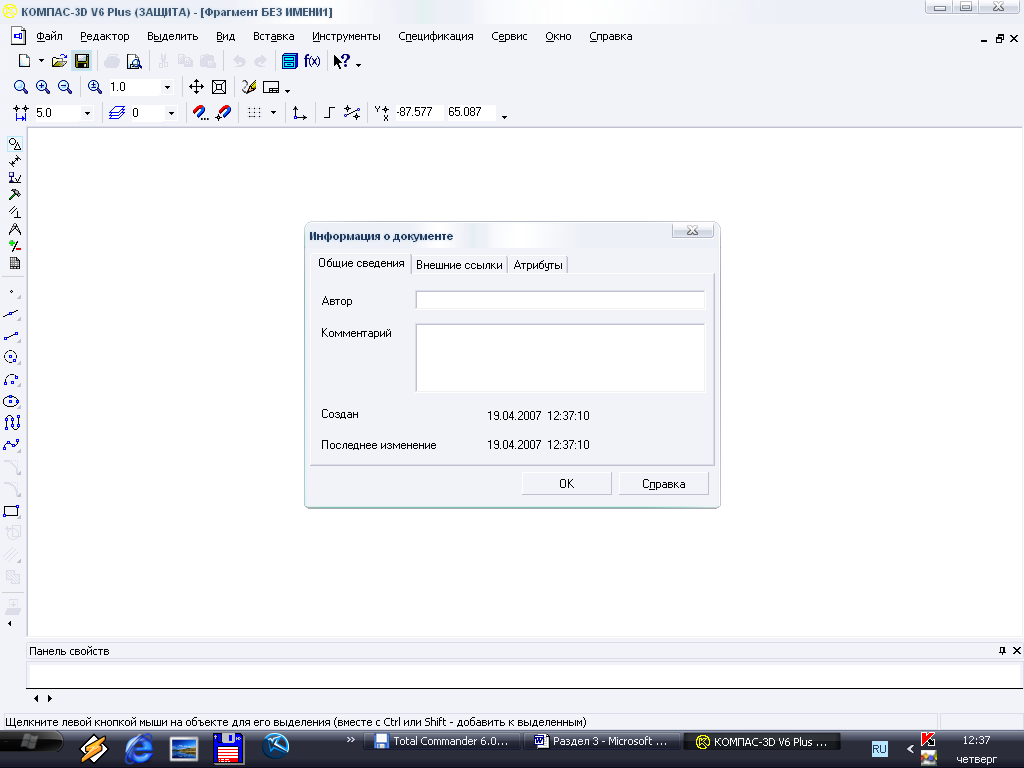

Рис. 157. Диалоговое окно информации о документе
Щелчком на кнопке закройте это диалоговое окно – документ будет сохранен.
5.6.2. Создание основания
Построение детали на рис. 158 можно начать с любого элемента. Удобнее в качестве основания принять прямоугольную пластину со скругленными углами.
Основание
детали
Рис. 158. Выбор основания детали
Для создания этого объемного элемента нужно построить его плоский эскиз в виде прямоугольника и выполнить операцию выдавливания на величину, равную толщине пластины.
Создание эскиза основания
Построение основания начинается с создания плоского эскиза. При построении эскиза основания выбирают одну из стандартных плоскостей проекций. Выбор плоскости для построения эскиза основания не влияет на дальнейший порядок построения модели и ее свойства. От него зависит положение детали в пространстве.

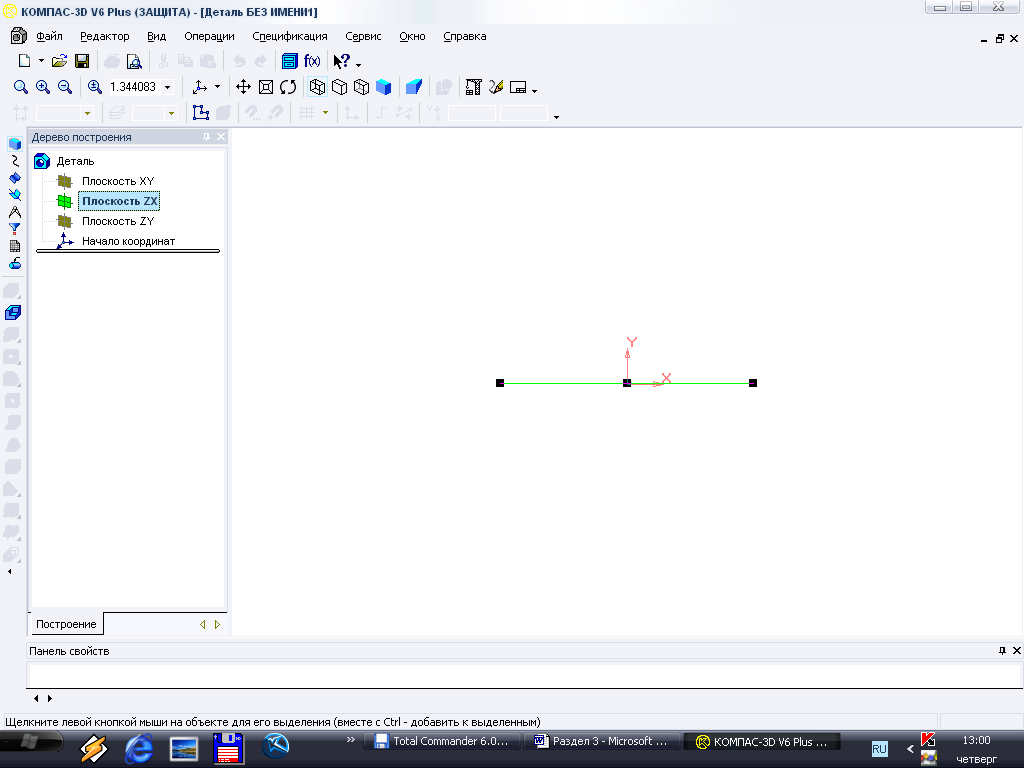

1. Перед построением эскиза выберите щелчком мыши элемент Плоскость ZX в дереве построения.
2. Для того чтобы создать эскиз в выделенной
плоскости, нажмите кнопку Эскиз
панели Текущее состояние.

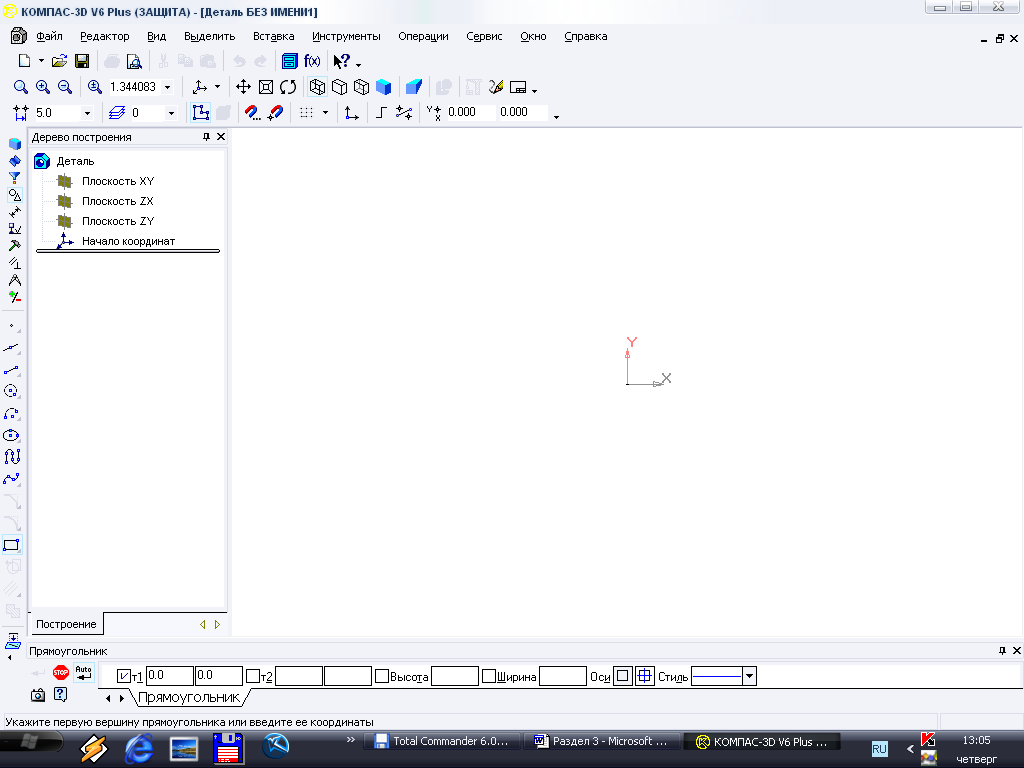

3. Эскиз удобнее строить в плоскости экрана, для этого раскройте список стандартных ориентаций панели Вид и выберите вид Сверху.
4. Нажмите кнопку Прямоугольник
на инструментальной панели Геометрия
.
П
Высота
прямоугольника
Ширина
прямоугольника
Создать
объект
