4.6. Ввод и редактирование текста
Команда
Текст
на странице Технологическое
обозначение
на инструментальной панели позволяет
ввести одну или несколько текстовых
надписей.
Для
ввода текста укажите курсором положение
точки его привязки. Напечатайте в
открывшейся рамке ввода нужное количество
строк, заканчивая набор каждой из них
нажатием клавиши <Enter>
на клавиатуре. Для перехода к созданию
нового текста зафиксируйте введенный
текст нажатием на клавишу Создать
объект
на панели специального управления. Для
выхода из режима ввода текста нажмите
клавишу <Esc>
или кнопку Прервать
команду
на
панели специального управления.
Упражнение 25 Ввод текста, вставка дробей и специальных знаков. Нумерация абзацев и редактирование

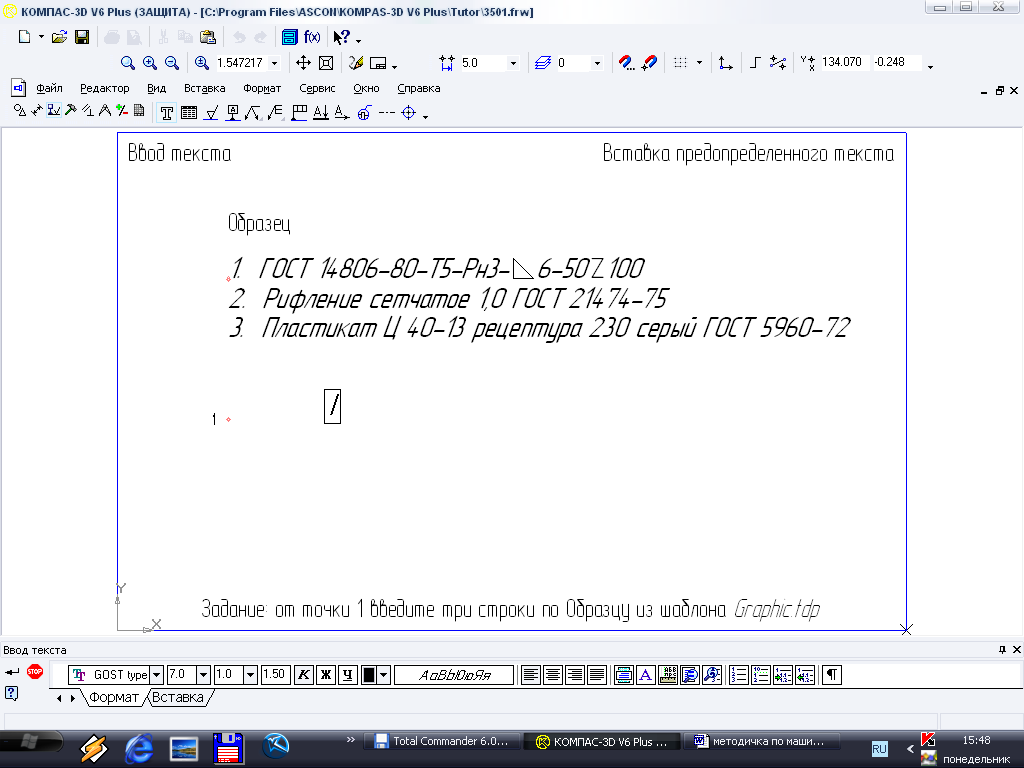

Задание 1. Введите текст как показано на образце в левой части формата (рис. 142).
1. Нажмите кнопку Ввод текста на странице Обозначения. Укажите точку привязки, щелкнув в верхней левой части чертежа, или введите координаты точки привязки в полях панели свойств.
2. Введите строки текста как на образце. Текст всегда вводится построчно. Для перехода к следующей строке нажмите клавишу <Enter>.

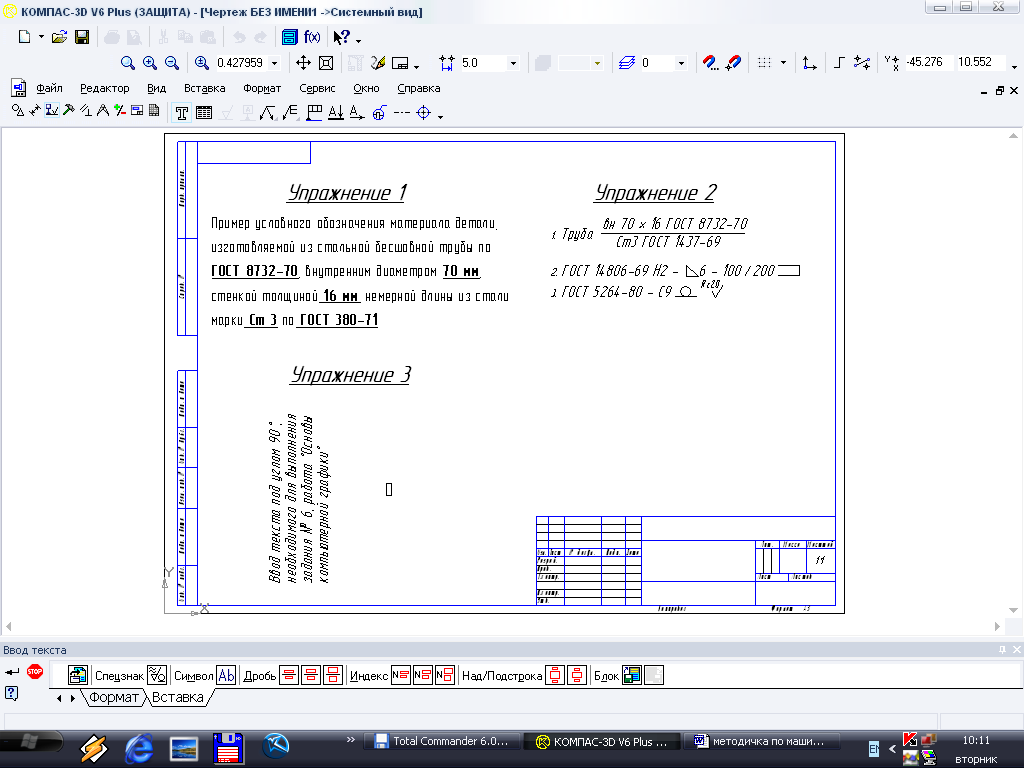

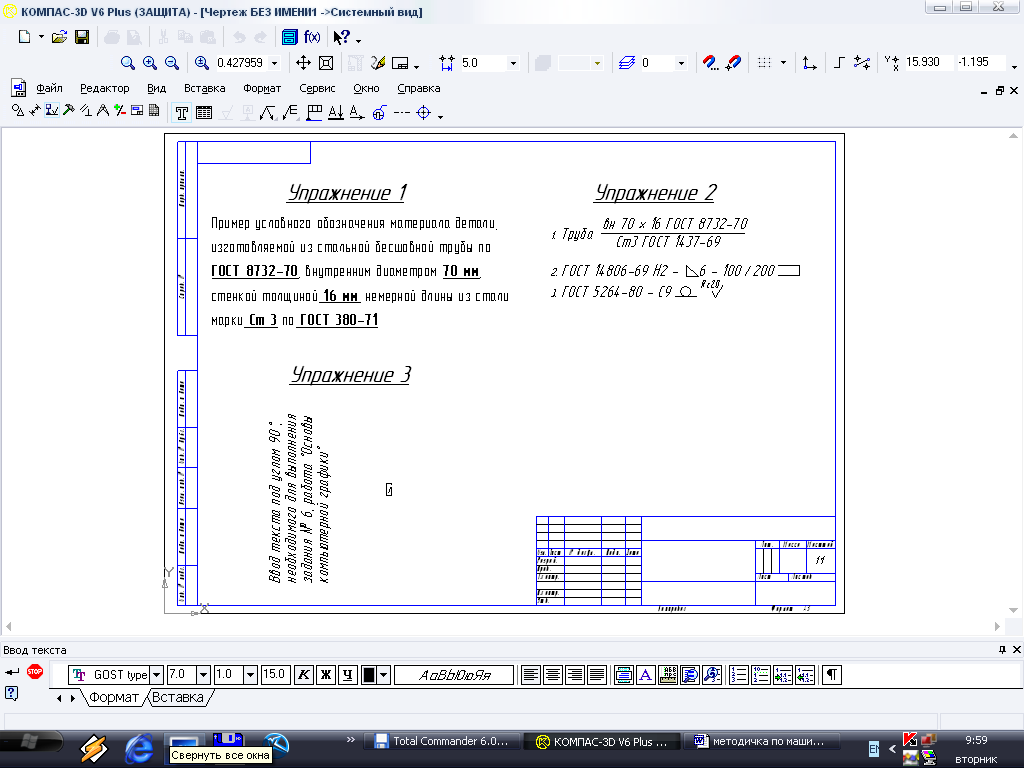

Рис. 142. Упражнение 25
3. Чтобы зафиксировать введенные строки, нажмите клавишу Создать объект – текстовая надпись создана. После этого система вновь возвращается в режим графического редактора.
Иногда возникает необходимость отредактировать ранее введенный текст: исправить ошибки, добавить новые или удалить ненужные фрагменты, отдельные символы. Для этого нужно войти в режим редактирования текстовой надписи.
Задание 2. Отредактируйте введенную текстовую надпись, выделив весь текст. Отключите Курсив, поменяйте шрифт № 5 на № 7, установите шаг строки 15 мм. Поочередно выделив значения: ГОСТ 8732-70, 70 мм, 16 мм, Ст 3, ГОСТ 380-71, включите начертание Полужирный и Подчеркивание.
1. Дважды щелкните мышью в любом месте текста, который необходимо отредактировать. Теперь можно выполнять любые операции по корректировке ранее введенного текста.
2. Чтобы поменять номер шрифта и начертание текста с наклонного на прямой, необходимо выделить текст. Для этого установите курсор к начальной точке привязки, щелчком левой клавиши мыши, не отпуская ее, переведите курсор в конец текста. Отпустите клавишу мыши. Текст выделился цветом.
3. Щелчком
мыши отключите кнопку Курсив
в строке параметров. Поменяйте шрифт №
5 на шрифт № 7 в поле Высота
символов,
а также в поле Шаг
строк
межстрочное расстояние на 15 мм, подтвердите
параметр, нажав клавишу <Enter>
(рис. 143).
Установить
нумерацию
Высота символов
Шаг строк
Рис. 143. Панель свойств «Ввод текста»
4. Снимите выделение щелчком левой кнопки мыши в любом месте чертежа. Изменения в чертеже сохранились, но ошибочно вы вышли из режима редактирования текста. Он сейчас зеленого цвета с узелками привязки, взяв за которые мышью и не отпуская, вы можете переместить текст в любое место чертежа. После перемещения нажмите кнопку Обновить изображение в панели Вид.
5. Вернемся к редактированию текста, дважды щелкнув на нем мышью.
6. Выделите поочередно значения ГОСТ 8732; 70 мм; 16 мм; Ст 3; ГОСТ 380-71. Щелчком мыши включите кнопки Полужирный и Подчеркнутый в строке параметров.
7. Корректировка текста закончена. Щелчком на кнопке Создать объект на панели специального управления в панели свойств завершите изменения.
Задание 3. Вставьте в текст дроби и специальные знаки. Пронумеруйте абзацы.
1. Включите кнопку Ввод текста и укажите точку привязки посередине формата. Установите шрифт № 7 в поле Высота символов строки параметров и Нумерацию строк.
2. Пронумеровать строки, а также снять нумерацию можно не только вручную, но и более эффективно, воспользовавшись командой Формат в строке меню. Включите команду Список, и, выделив Установить нумерацию, щелкните левой кнопкой мыши. Также можно воспользоваться этими командами, установив их на панели свойств. В этом случае при удалении лишней строки или добавлении новой система может автоматически перенумеровать строки.
3. Введите текст «Труба». Для вставки дроби откройте вкладку Вставка на панели управления. Далее Дробь → Нормальной высоты. Курсор при этом окажется в числителе. Введите текст вн 70 × 16 ГОСТ 8732-70.
Дробь нормальной
высоты

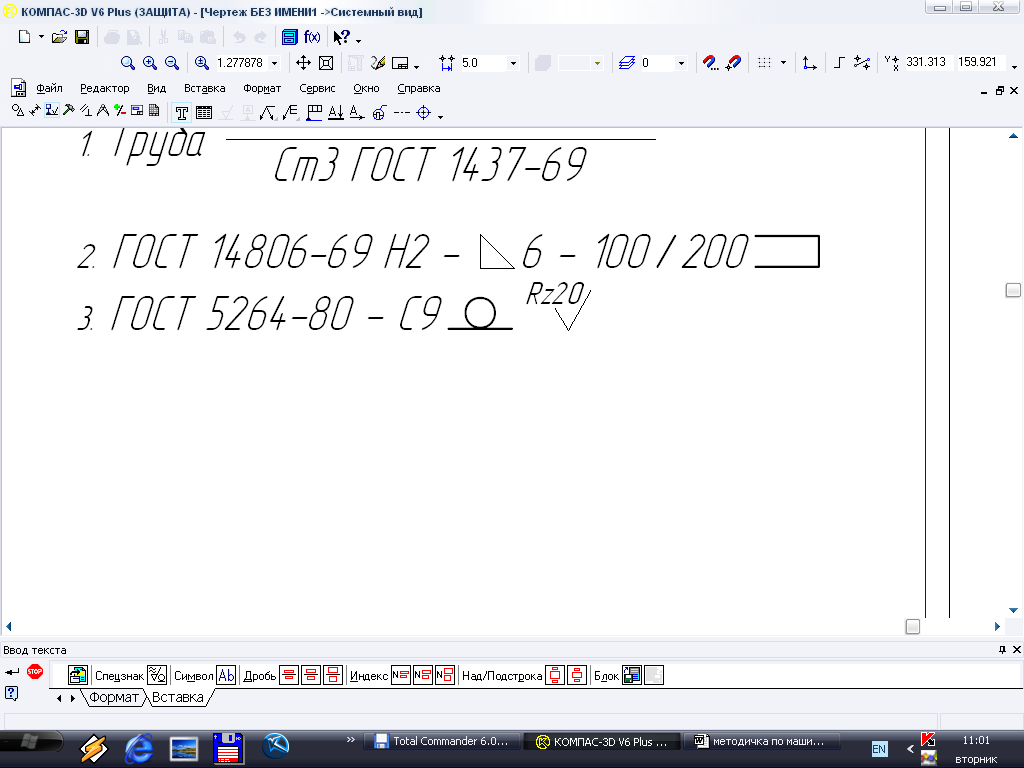

Рис. 144. Панель управления «Ввод текста»
4. Одним нажатием клавиши <→> на клавиатуре переместите курсор в знаменатель дроби. Введите текст Ст 3 ГОСТ 1437-69.
5. Нажав
2 раза <Enter>,
начинаем набирать следующую строку:
ГОСТ 14806-69 Н2 –
6
– 100/200
.

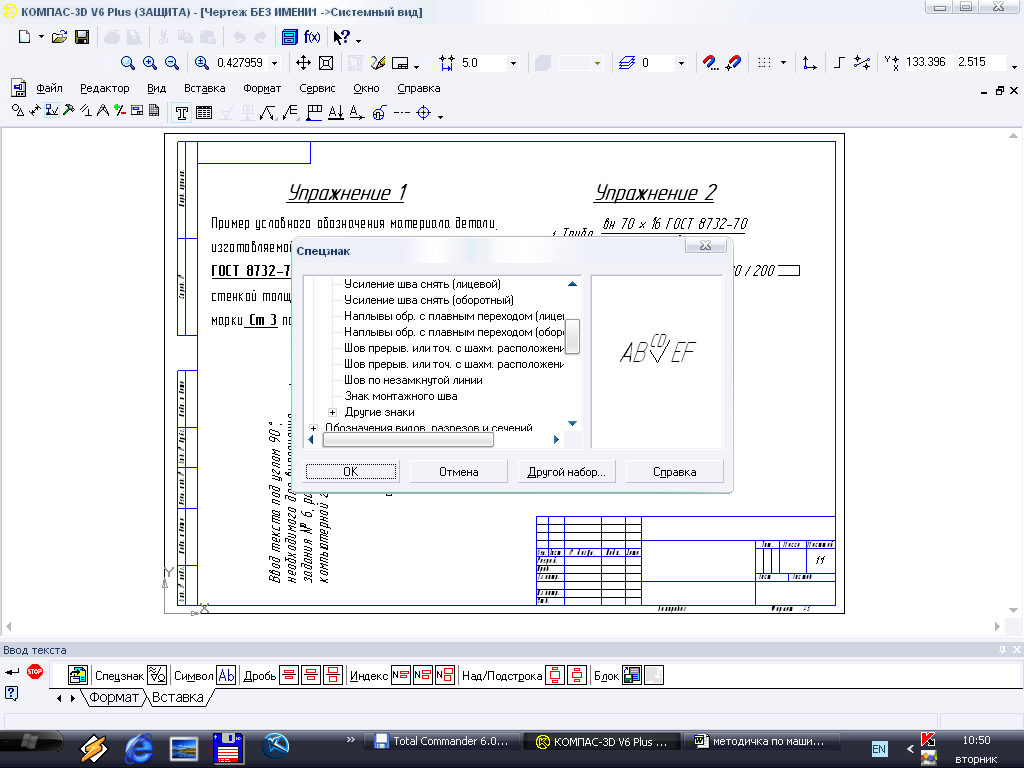

Чтобы
вставить в текст спецзнаки, необходимо
в строке меню на странице Вставка
включить команду Спецзнак.

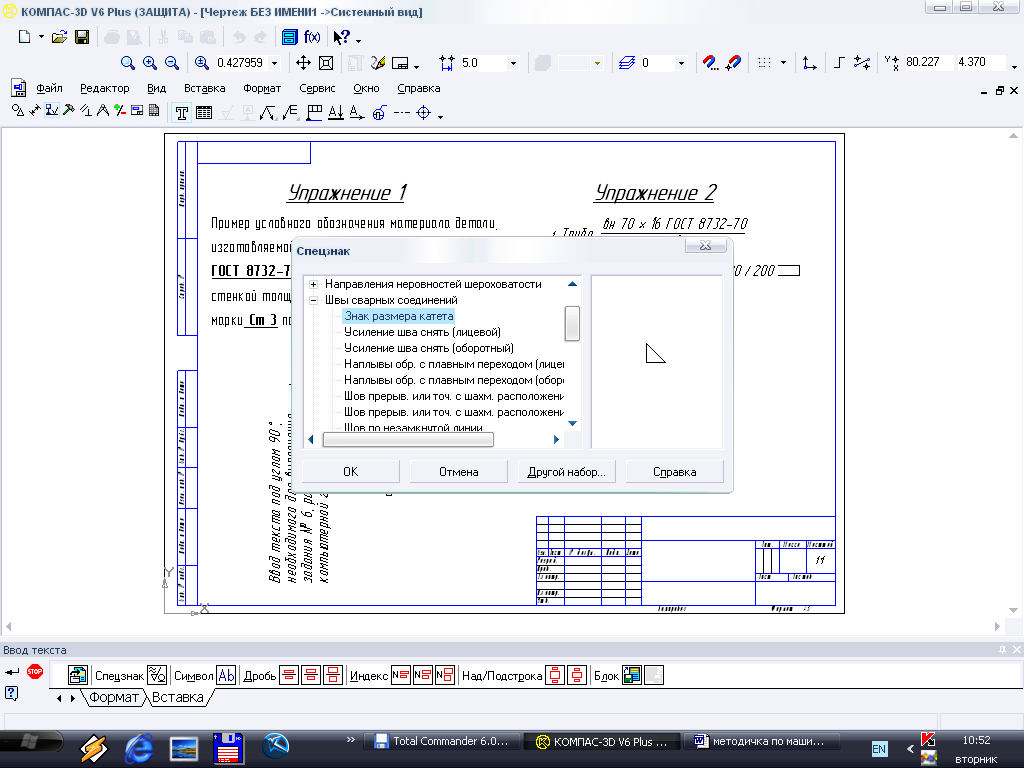

В разделе Швы
сварных
соединений
включить Знак
размера катета
–
;

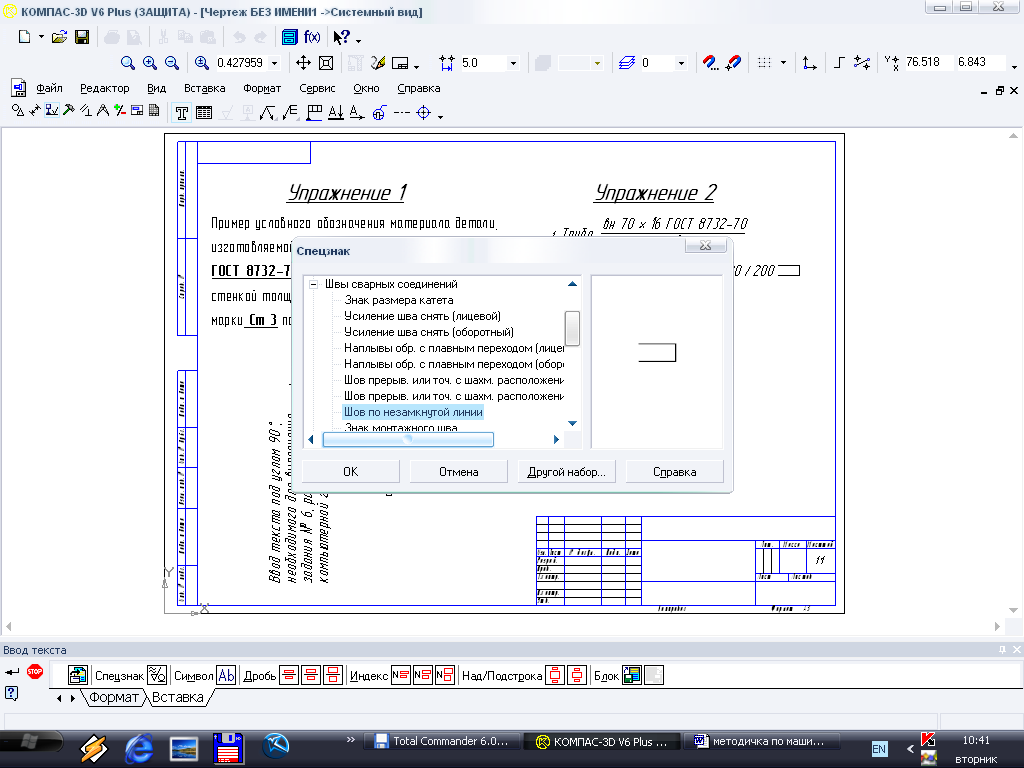

Шов
по незамкнутой линии –
;
Шов
прерывистый или точечный с шахматным
расположением –
/.
Выбираем
нужный знак нажатием
(рис.
145, а).
а)
б)
Рис. 145. Выбор спецзнака

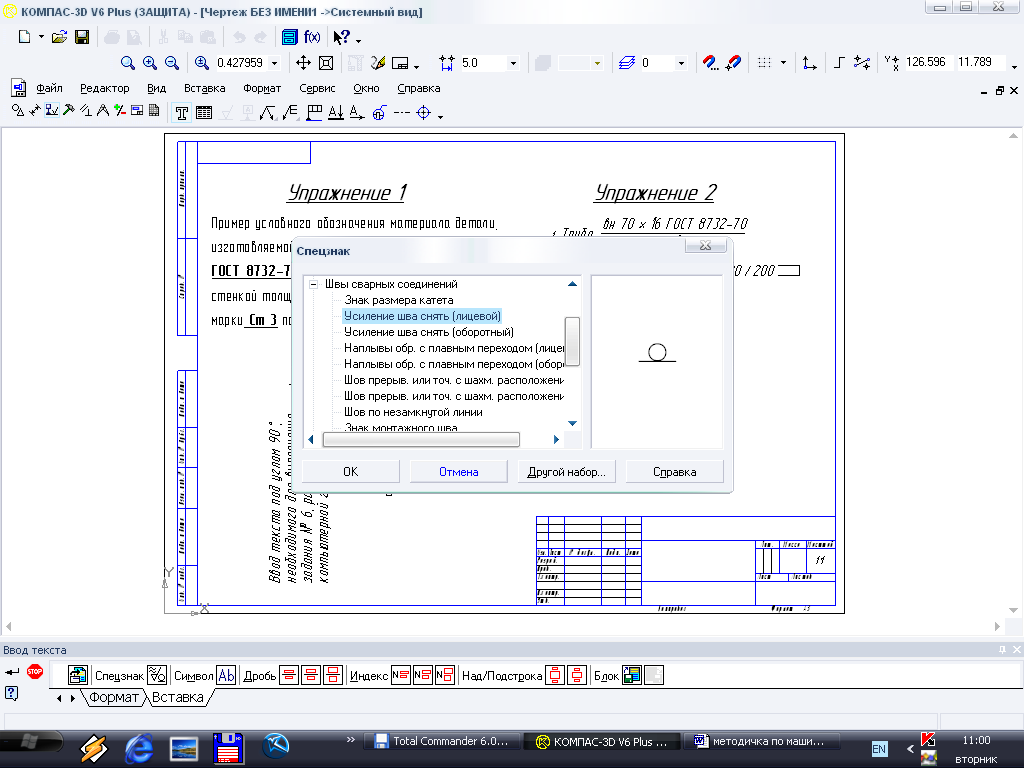

6. Чтобы
в следующей строке ГОСТ 5264-80 – С
установить
спецзнак, необходимо выделить в разделе
Швы
сварных
соединений
→ Усиление
шва
снять
(
).

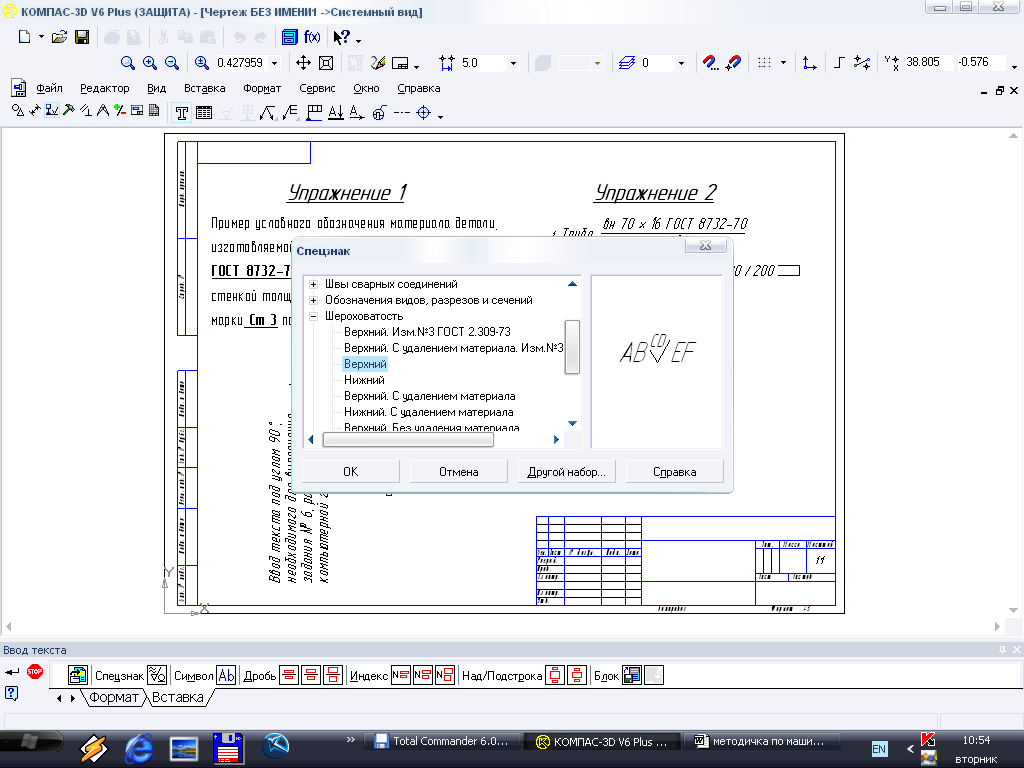

В разделе Предопределенная
шероховатость
установите
(рис.
145, б).
Щелчком на кнопке
закройте диалоговое окно.
Задание 4. Наберите текст под углом 90 º.
1. Нажмите кнопку Ввод текста , не указывая точку привязки, введите в поле Угол наклона на панели свойств значение угла
90 º. Зафиксируйте параметр кнопкой <Enter> на клавиатуре.
2. Теперь укажите точку привязки в левом нижнем углу формата. Введите текст как на образце.
! Замечание. Хотя вы и задали угол наклона строки, текст по-прежнему вводится в горизонтальной ориентации. Система это делает специально для удобства выполнения работы.

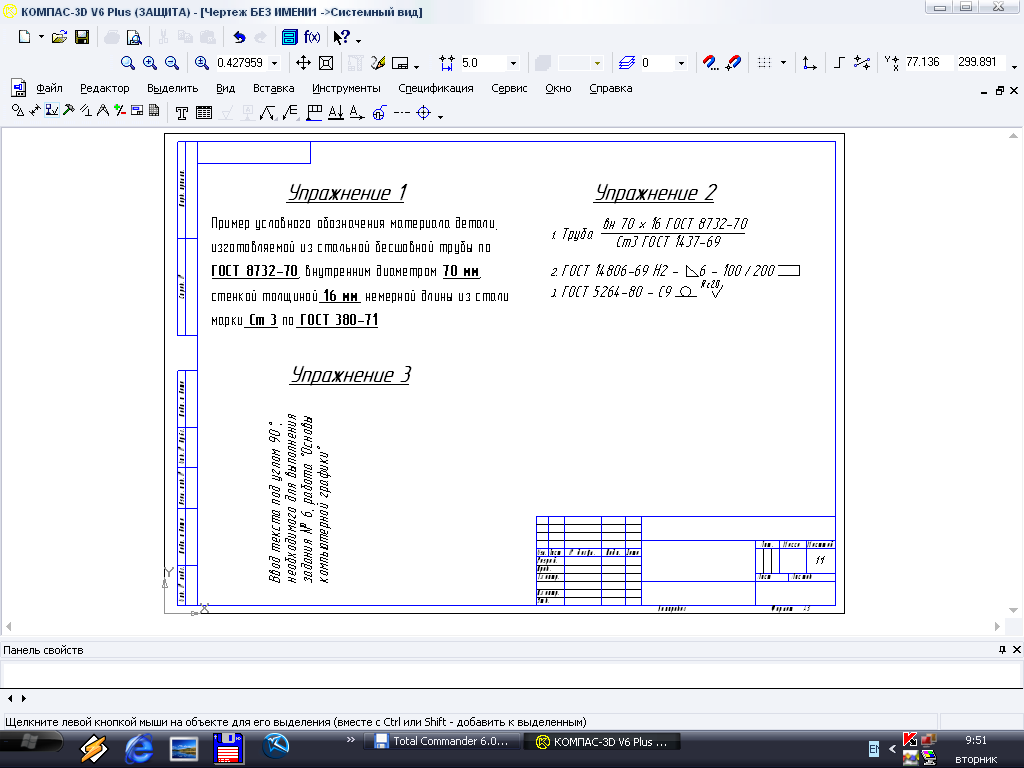

3. Щелчком на кнопке Создать объект завершите ввод текста. После этого строка примет заданную ориентацию.
! Замечание. Поменять направление текста можно, воспользовавшись Геометрическим калькулятором, который вызывается в поле Угол наклона, щелкнув правой кнопкой мыши. В окне калькулятора вы можете выбрать любое направление из списка: Направление вдоль прямой/отрезка; Раствор дуги; По 2 точкам (с осью х) и т.д.
Контрольные вопросы
1. Назовите основные элементы интерфейса КОМПАС-3D V6 Plus.
2. Что такое чертеж, фрагмент, спецификация и текстовый документ, чем они отличаются?
3. Как раскрывается панель расширенных команд?
4. Назовите составляющие Панели свойств.
5. Что называется привязкой?
5.1. Какие привязки вы знаете?
5.2. Чем они отличаются?
6. Назовите способы выделения объектов.
7. Назовите способы удаления объектов.
8. Для чего нужна команда Вспомогательная прямая?
9. Какие типы размеров существуют в КОМПАС-3D V6 Plus?
9.1. Что можно изменить, используя команду Параметры размера?
9.2. На какой панели можно изменить ориентацию размерной линии?
9.3. Как можно проставить диаметральные и радиальные размеры?
10. Какие параметры необходимо задать для построения фаски?
11. В каких случаях используют команду Симметрия?
12. Используя какие команды, можно отредактировать чертеж: исправлять ошибки в геометрии, допущенные во время черчения?
13. Принцип работы команды Копирование.
14. Как можно настроить необходимые параметры штриховки? Какие параметры?
15. Принцип работы и настройка параметров команды Линия-выноска.
16. Используя какую команду, можно набрать необходимый текст на свободном месте чертежа?
