4.4.12. Поворот объектов
Иногда гораздо удобнее начертить элемент на свободном месте чертежа в горизонтальной либо вертикальной ориентации, а затем повернуть элемент на нужный угол. Команда Поворот позволяет выполнить поворот выделенных объектов. Поворот объектов может быть выполнен двумя способами: по углу и по базовой точке.
Упражнение 20 Поворот объектов заданием угла поворота
Задание. Поверните деталь Рычаг вокруг точки 1 на 60 º против часовой стрелки, проставьте угловой размер (рис. 121).
1. Изображение детали Рычаг оформлено как макроэлемент – выделите деталь щелчком мыши на любом из ее элементов.

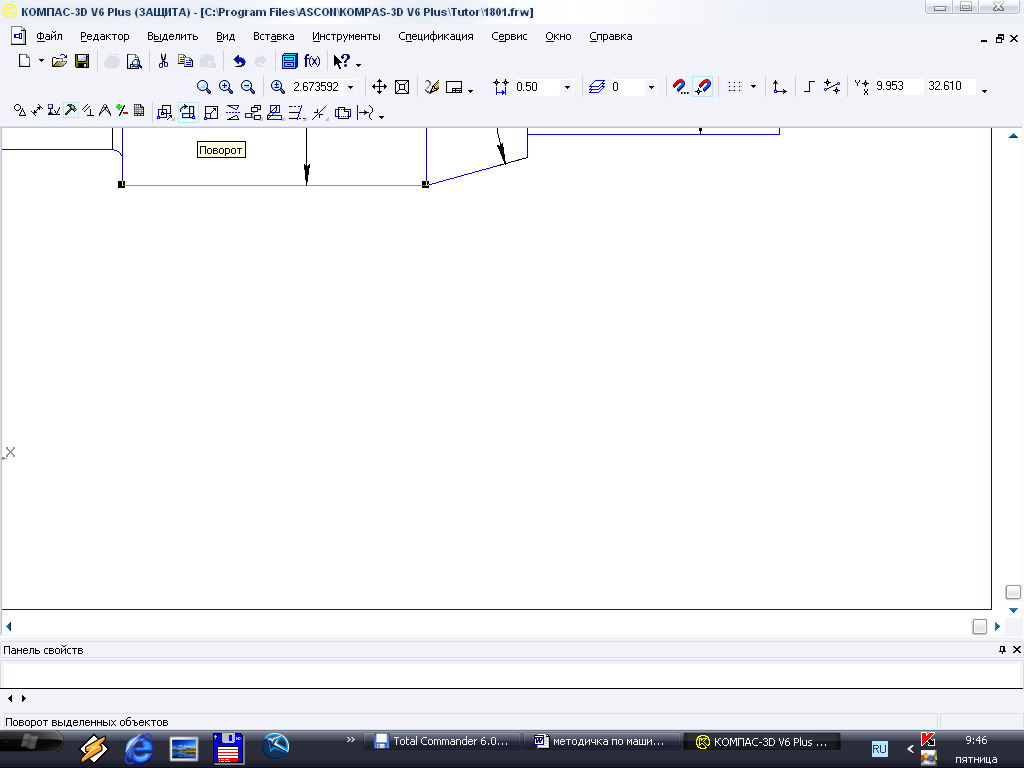

2. Нажмите
кнопку Поворот
в панели Редактирование.
3. Укажите центр поворота – точку 1 с помощью привязки Пересечение.
4. В поле Угол панели свойств введите значение 60.
5. Завершите выполнение команды и отмените выделение.
Рис. 121. Упражнение 20
6. Чтобы проставить угловой размер, необходимо достроить выносную линию. С помощью команды Отрезок постройте из точки 1 небольшой горизонтальный отрезок, используя стиль линии Тонкая.
7. Нажмите кнопку Угловой размер в панели Размеры. Укажите мишенью осевую линию детали и построенный вспомогательный отрезок. Задайте положение размерной линии.
8. Завершите выполнение команды.
4.4.13. Деформация сдвигом
Деформация является одним из самых мощных инструментов редактирования чертежей, незаменимым при проектировании изделий по образцу.
Упражнение 21 Деформация объектов заданием величины деформации
Задание. Измените геометрию детали Рукоятка по образцу (рис. 122).
Рис. 122. Упражнение 21
1. Вначале
уменьшим длину цилиндрического участка
детали с 45 мм до 30 мм. Нажмите кнопку
Деформация
сдвигом
в панели Редактирование.
2. Сформируйте рамку деформации, как показано в задании (рамка 1, рис. 122).
3. В поле Сдвиг X панели свойств введите величину сдвига 15 мм и нажмите клавишу <Enter>. В поле Сдвиг Y введите величину сдвига 0 мм и нажмите клавишу <Enter>.
4. Теперь изменим длину резьбового участка детали с 30 мм до 10 мм, сформируйте рамку деформации, как показано на образце (рамка 2, рис. 122).
5. В поле Сдвиг Х введите величину 20 мм и нажмите клавишу <Enter>. В поле Сдвиг Y введите значение 0 мм и нажмите клавишу <Enter> – система выполнит деформацию выделенных объектов.
6. Завершите работу команды.
4.4.14. Копирование объектов
Многие чертежи имеют одинаковые элементы, которые отличаются лишь своим положением. В таком случае нужно начертить только один из этих элементов, а остальные получить с помощью команд копирования.
Упражнение 22 Простое копирование объектов

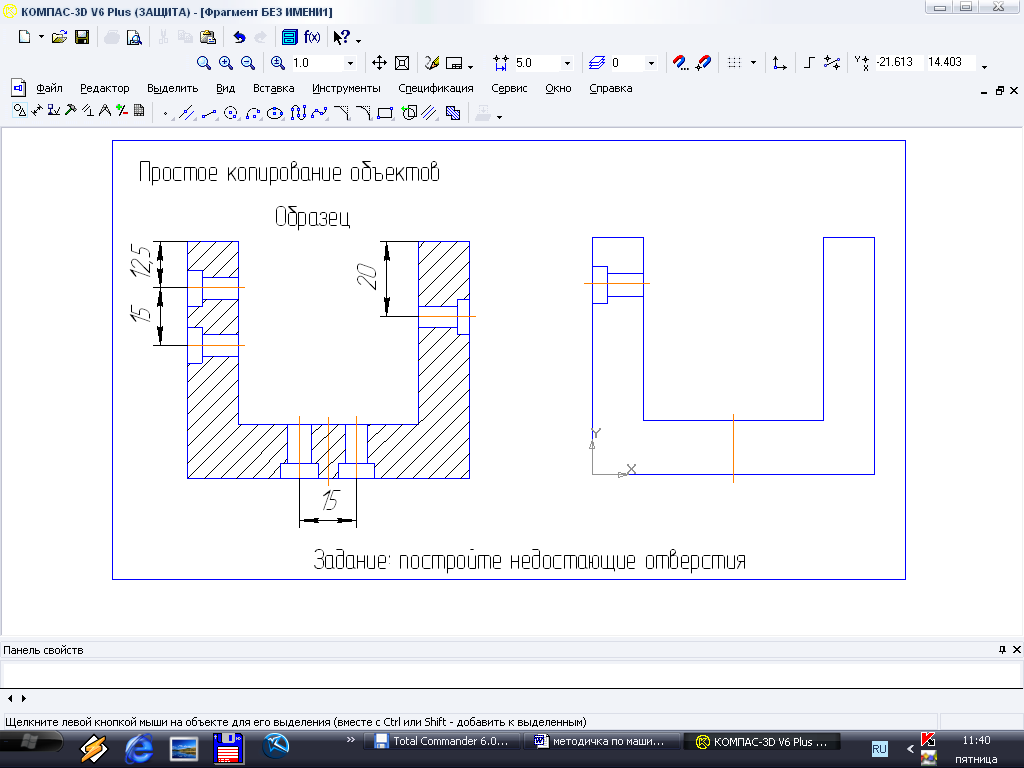

Задание. На чертеже детали постройте недостающие отверстия (рис. 123).
Рис. 123. Упражнение 22

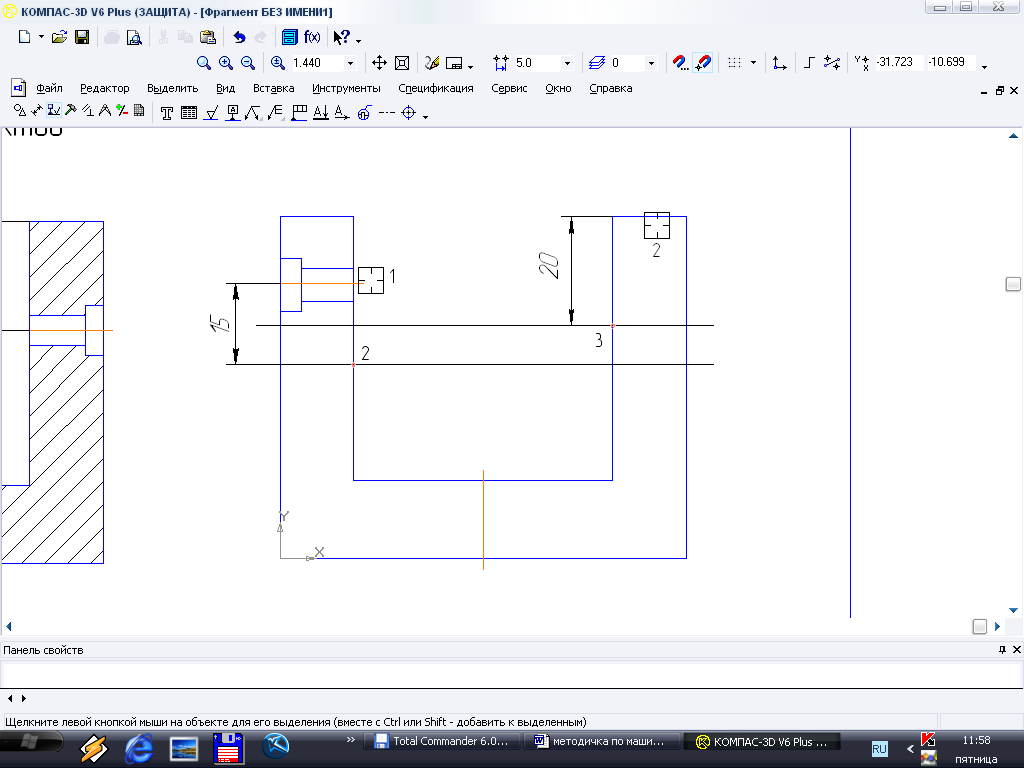

1. С
помощью команды Параллельная
прямая
постройте
две вспомогательные параллельные
прямые: первую на расстоянии 15 мм от
осевой линии отверстия (мишень 1,
рис. 124, а),
вторую на расстоянии 20 мм от верхнего
горизонтального отрезка (мишень 2,
рис. 124, а).
Точки 2
и 3
– новые позиции базовой точки для
копирования.

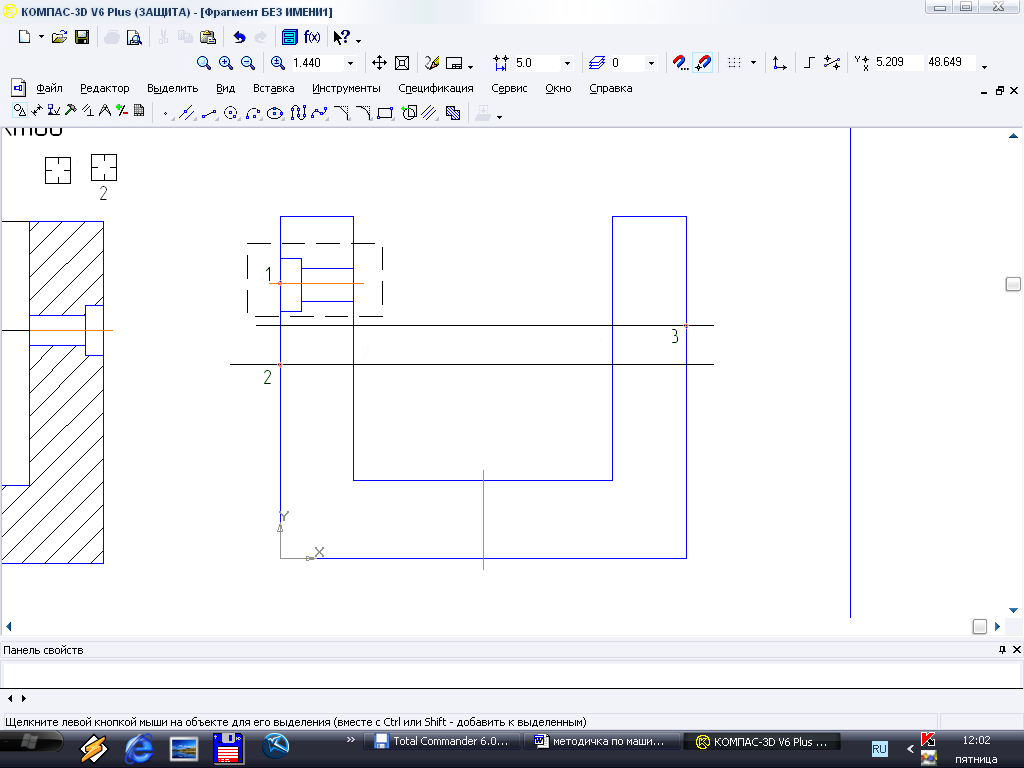

2. С помощью команды Выделить – Рамкой выделите единственное отверстие. Формирование рамки на рис. 124, б.
3. Нажмите
кнопку Копирование
в панели Редактирование.
С помощью привязки Пересечение
укажите точку 1
(рис.
124, б).
Система сформировала фантом выделенных
объектов.
Выделите отверстие
Постройте
вспомогательные прямые
Укажите базовую
точку
Укажите новое
положение
Укажите новое
положение
а) б)
Рис. 124. Построение вспомогательных прямых и выделение отверстий
4. Укажите новое положение базовой точки в точке 2.
5. Следующую копию нужно предварительно развернуть относительно базовой точки. В поле Угол панели свойств введите значение 180 º.
6. Используя привязку Пересечение, зафиксируйте фантом в точке и завершите команду.
7. Последние два отверстия можно скопировать одновременно. Новое положение базовой точки известно (точка 5, рис. 125), но нужно определить ее начальное положение (точка 4).

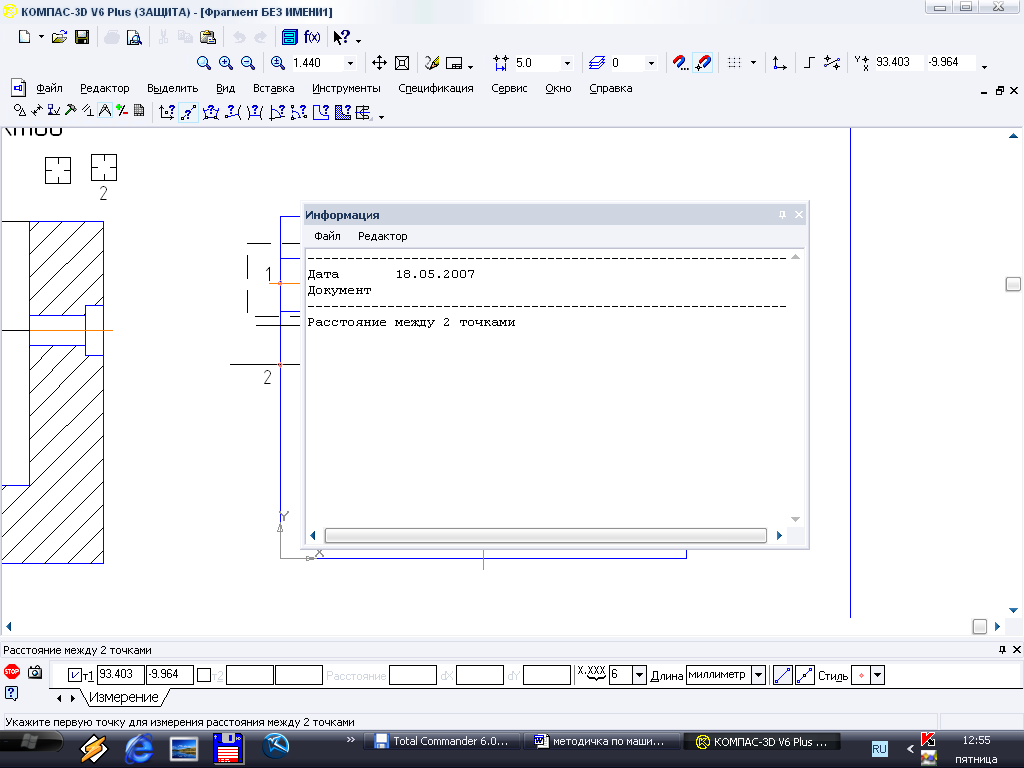

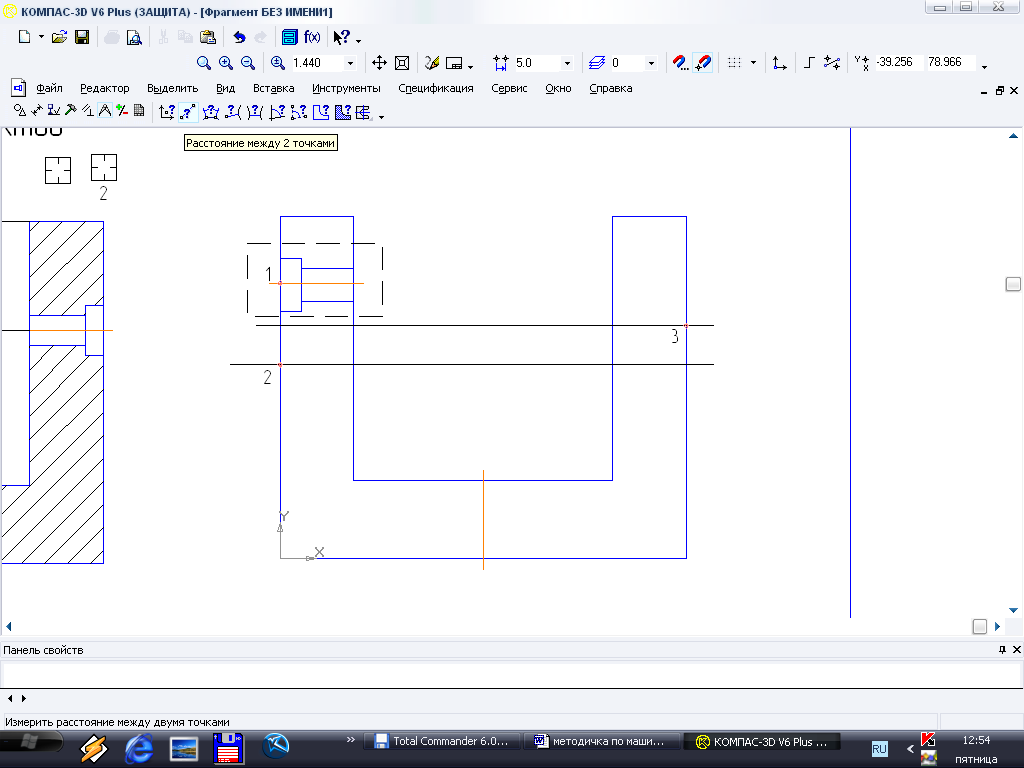

8. Нажмите
кнопку Расстояние
между двумя точками
в панели Измерения.
В панели свойств нажмите кнопку
Отрисовывать
среднюю
точку
.
9. Укажите щелчком мыши точки 1 и 2 (рис. 125). Система измерит расстояние между ними и проставит вспомогательную точку 4. Завершите выполнение команды.
10. Используя команды Выделить – Рамкой выделите сразу два отверстия, как показано на образце (рис. 125).
Выделите отверстия
Укажите точки
для вычисления средней
Укажите базовую
точку
Укажите новое
положение
базовой точки
Рис. 125. Выделение отверстий рамкой
11. Нажмите кнопку Копирование . Укажите базовую точку 4, в поле Угол панели свойств, введите значение 90 º и укажите новое положение базовой точки 5.
12. Для удаления вспомогательных построений выполните команду Редактор – Удалить – Вспомогательные кривые и точки.
