4.4.9. Симметрия объектов
В машиностроительном черчении довольно часто изделие, деталь имеют симметричные участки относительно вертикальной, горизонтальной или наклонной осей симметрии. В этом случае нужно тщательно начертить элемент, а симметричное изображение построить с помощью команды Симметрия на странице Редактирование инструментальной панели.
Упражнение 17 Полная симметрия
Задание. Постройте вторую половину детали (рис. 113).

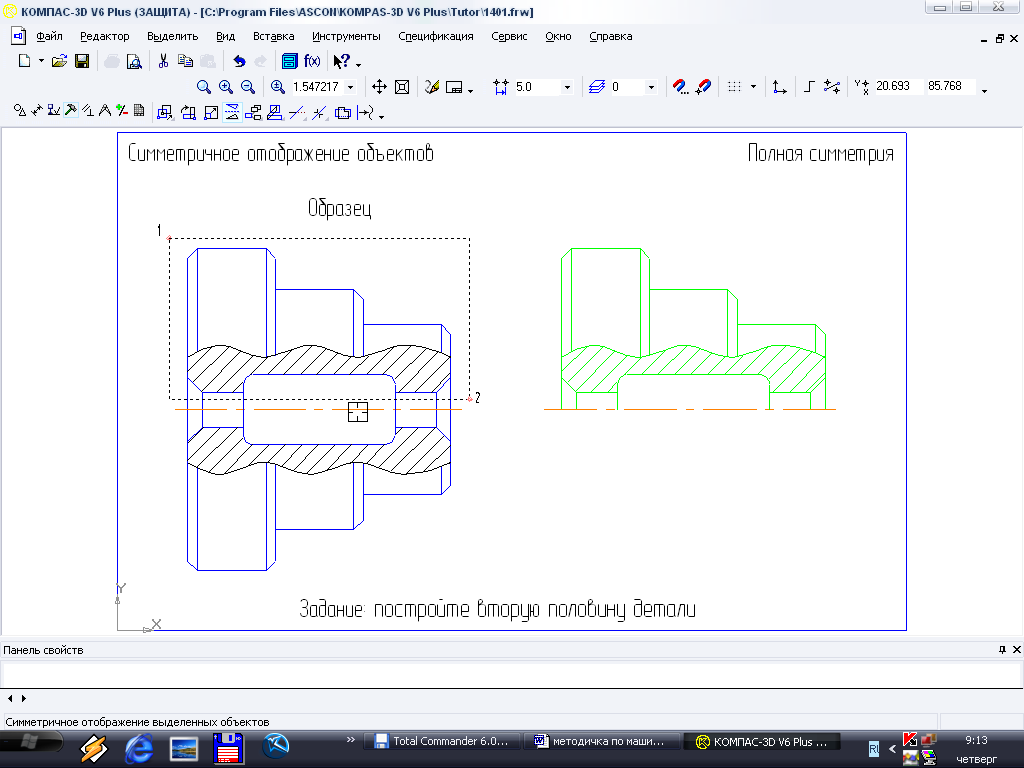

1. С
помощью команды Выделить
–
Секущей
рамкой
выделите верхнюю половину детали за
исключением осевой линии. Постройте
рамку 1-2,
как на образце. Осевую линию не включаем
в группу выбора, так как произойдет
наложение линий друг на друга.

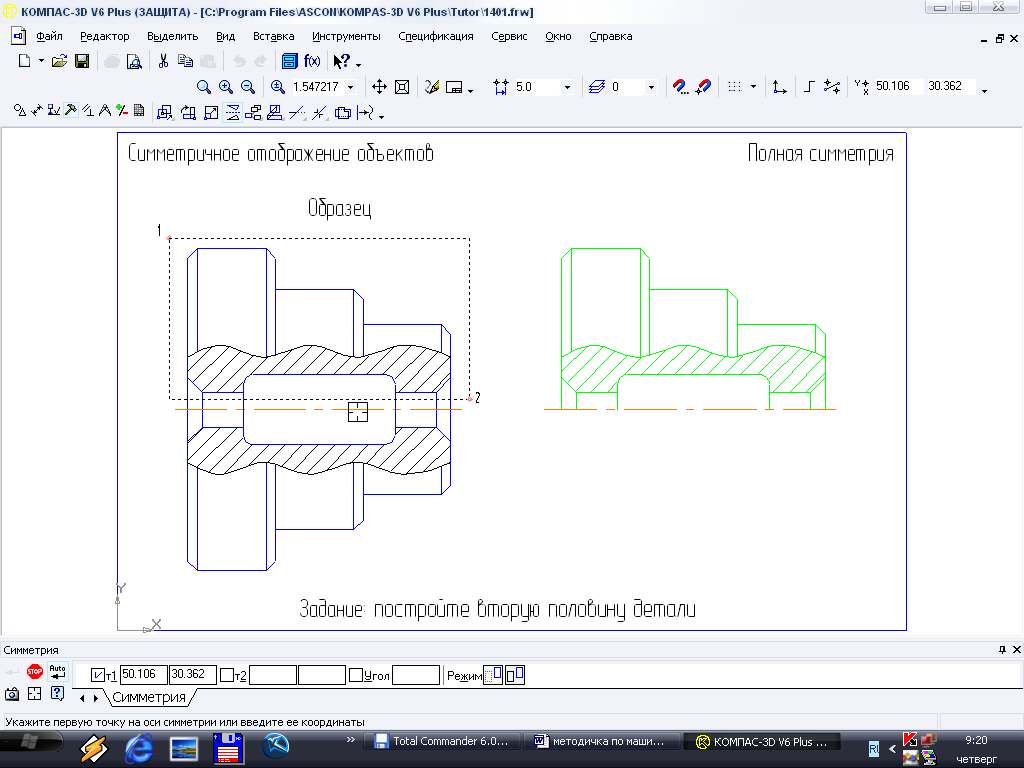

2. Нажмите
кнопку Симметрия
в панели Редактирование.
3.
Поскольку ось симметрии присутствует
на чертеже в явном виде, нажмите кнопку
Выбор
базового
объекта
в панели специального управления.
Рис. 113. Упражнение 17

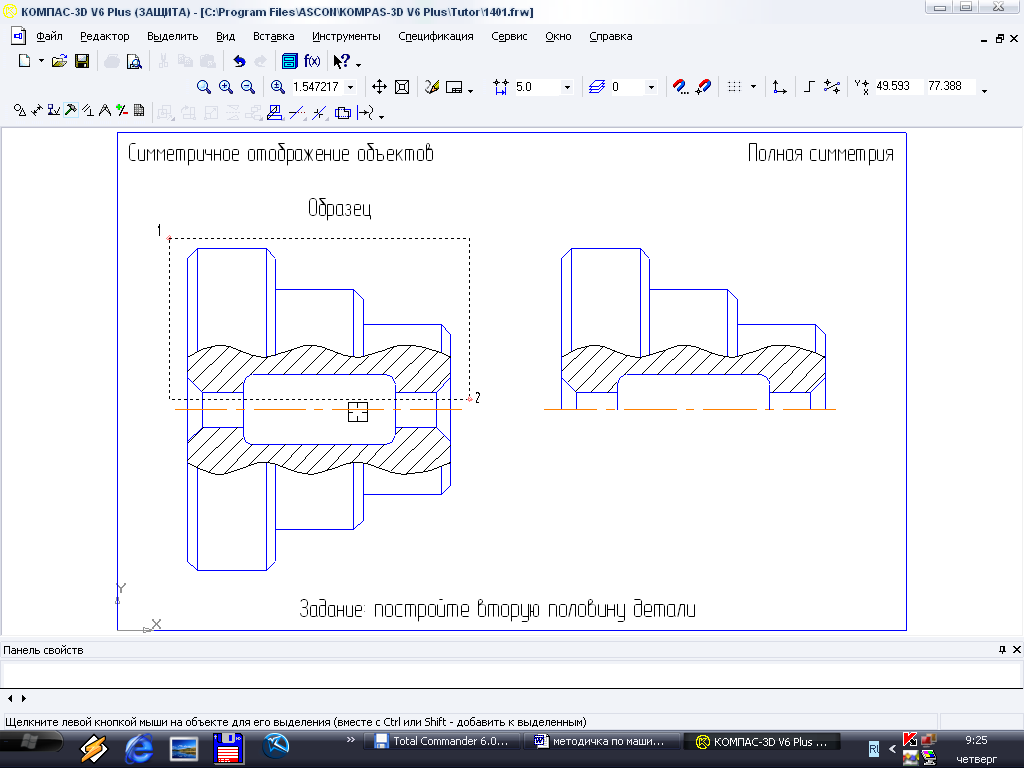

4. Укажите мишенью горизонтальную ось симметрии детали в любой ее точке – система выполнит построение симметричного изображения.
5. Завершите работу команды и щелчком в свободном месте чертежа отмените выделение объектов.
4.4.10. Усечение и выравнивание объектов
При
редактировании чертежа бывает нужно
удалить не весь элемент, а только какую-то
его часть. Помогут нам в этом команды
Усечь
кривую
и Усечь
кривую
двумя
точками
на странице Редактирование.
Упражнение 18 Полное усечение объектов

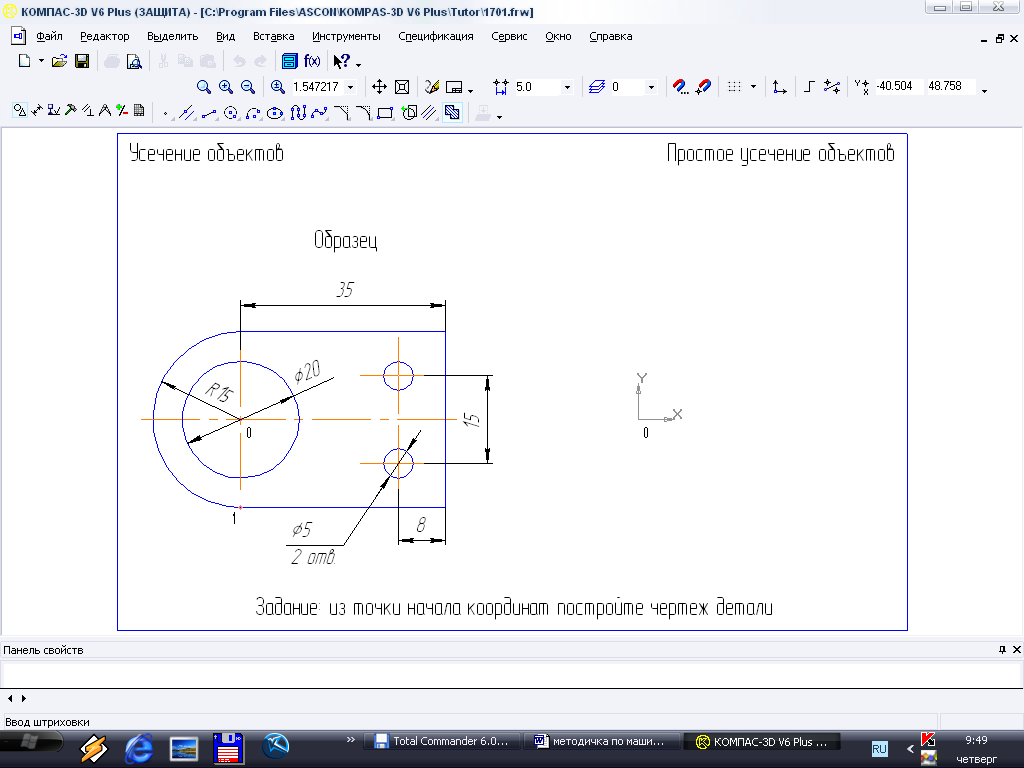

Задание. Из точки начала координат постройте чертеж детали Ушко по образцу (рис. 114).
Деталь можно построить разными способами, но мы рассмотрим, как это можно сделать гораздо быстрее, используя всего три команды.
1. Построить внешний контур детали. Нажмите кнопку Окружность на панели Геометрия.
2. Используя привязку Ближайшая точка, укажите центр окружности – точку начала координат.
Рис. 114. Упражнение 18
3. В панели свойств в поле Радиус введите значение 15 мм и нажмите клавишу <Enter> – окружность построена.

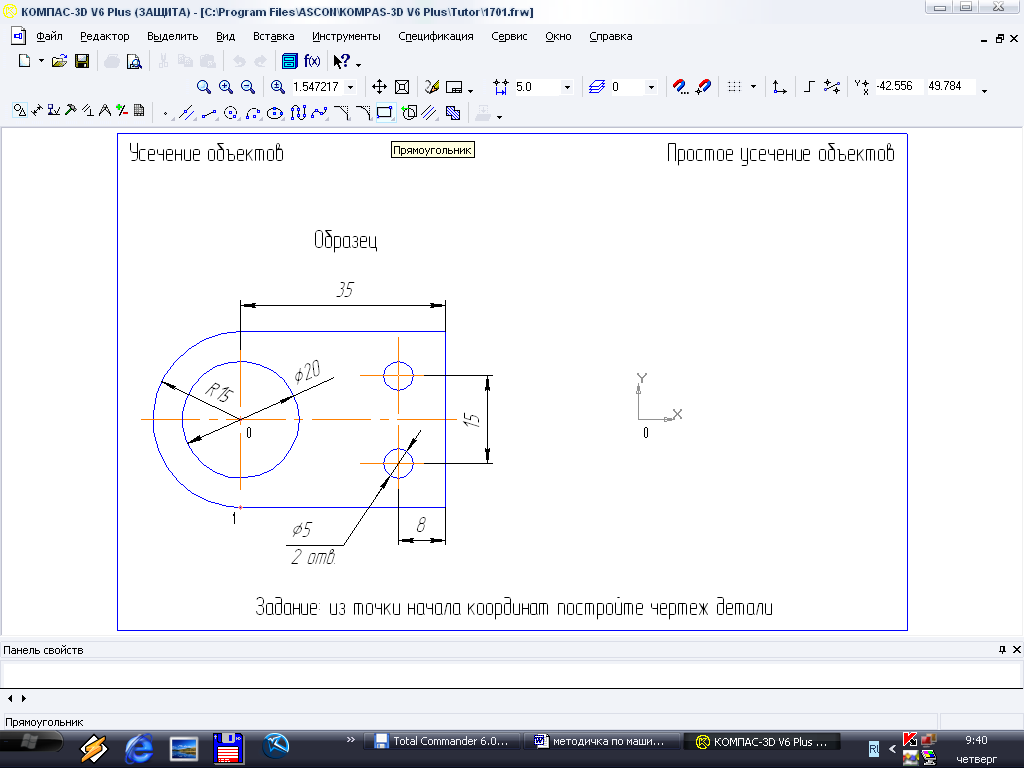

4. Нажмите
кнопку Прямоугольник
.
В полях панели свойств задайте высоту
30 мм и ширину 35 мм.
5. С помощью привязки Ближайшая точка зафиксируйте угловую точку 1 в точке нижнего квадранта окружности. Завершите работу команды.
6. Нажмите кнопку Усечь кривую в инструментальной панели Редактирование.

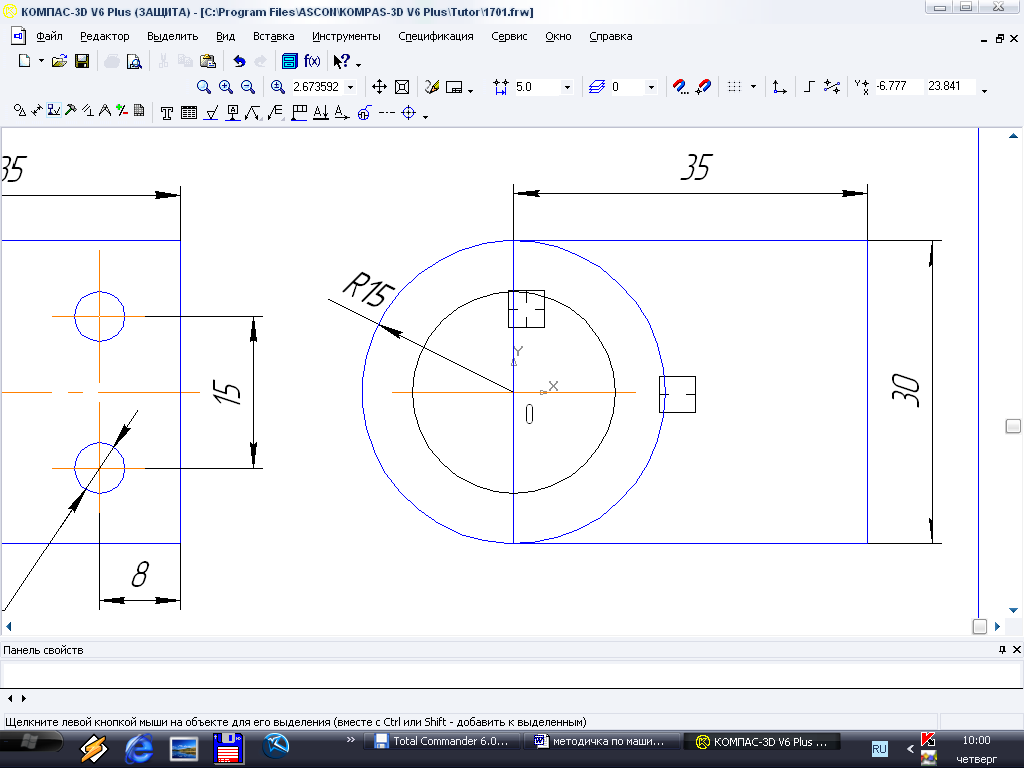

7. Щелчком мишени на прямоугольнике и окружности укажите участок кривой, который нужно удалить, в любом его месте – участок удалится (рис. 115).
8.
Завершите работу команды. Нажмите кнопку
Обновить
в панели Вид
для устранения искажений изображения.
Рис. 115. Усечение окружности и прямоугольника
9. Постройте окружность радиусом 10 мм с осевыми линиями. Положение центра окружности – начало координат.
10.
Щелкните мышью на значке Обозначение
центра
.
Система выделит значок цветом и
сгенерирует на нем четыре узелка
управления.
11. Щелкните мышью на правом узелке и, удерживая кнопку мыши, переместите его вправо за пределы контура детали. После этого отпустите мышь (рис. 116).
12. Таким же образом переместите левый узелок. Снимите выделение щелчком в любом месте чертежа.
13. Самостоятельно постройте две окружности диаметром 5 мм и проставьте указанные на образце размеры.
Выделите объект
Перетащите
узелок
Перетащите
узелок
Рис. 116. Перемещение узелка осевой линии
