Упражнение 12 Ввод угловых размеров

Задание. Постройте угловые размеры 30 º, 150 º, 330 º (рис. 100).

1. Постройте верхний угловой размер 30 º. Нажмите кнопку Угловой размер в инструментальной панели Размеры.

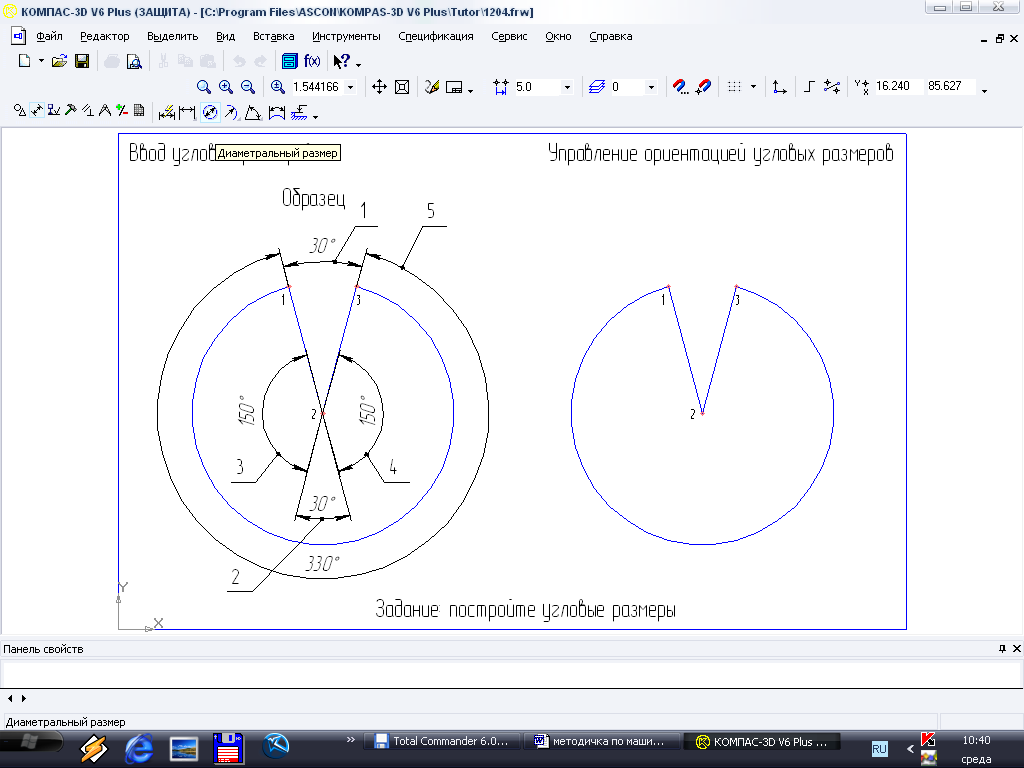

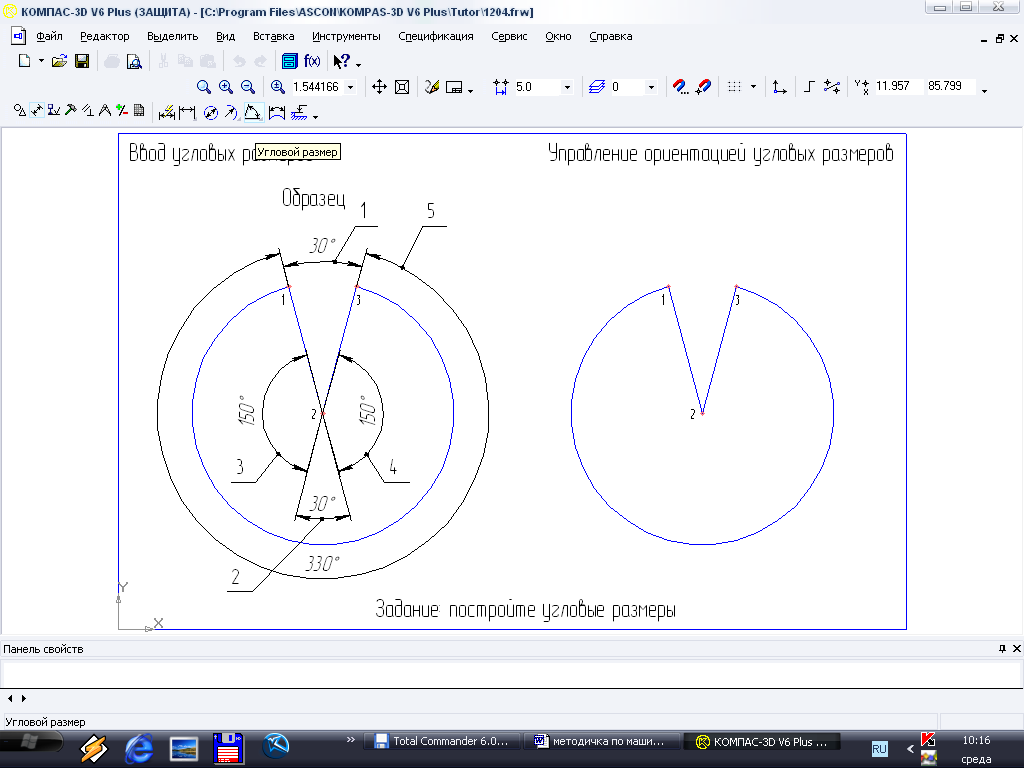

Рис. 100. Упражнение 12

2. Укажите отрезки 2-1 и 2-3 щелчком мыши.

3. Укажите положение размерной линии и надписи, перемещая курсор вертикально вверх на необходимое расстояние. Щелкните мышью – система построит угловой размер.

4. Построим нижний угловой размер 30 º. Вновь укажите отрезки 2-1 и 2-3.

5. Переместите курсор вертикально вниз на необходимое расстояние и задайте положение размерной линии по образцу.

6. Построим левый угловой размер 150 º. Укажите отрезки 2-1 и 2-3.

7. Нажмите кнопку На максимальный (тупой) угол в панели свойств.

8. Переместите курсор влево на необходимое расстояние и задайте положение размерной линии.

9. Самостоятельно постройте правый угловой размер 150 º.

10. Построим угловой размер 330 º. Укажите отрезки 1-2 и 2-3. Нажмите кнопку На угол более 180 º в панели свойств.

11. Перемещайте курсор влево, вправо, вверх и вниз. Система предложит все 4 варианта углов. Переместите курсор снова вниз на необходимое расстояние и задайте положение размерной линии по образцу.

12. Завершите выполнение команды.

Упражнение 13 Ввод диаметральных размеров

Задание. Постройте диаметральные размеры 25 мм, 16 мм, 10 мм (рис. 101).

1. Построим диаметральный размер 25 мм для большей окружности. Нажмите кнопку Диаметральный размер в инструментальной панели Размеры.

2. Курсором в виде мишени щелкните в любой точке окружности.

3. Появится фантом диаметрального размера. Откройте вкладку Параметры в панели свойств. Нажмите кнопку меню Размещение

текста – Ручное.

4. Задайте положение размера по образцу и зафиксируйте точку.

5. Построим диаметральный размер 16 мм для средней окружности. Укажите окружность в любой точке.

6. Щелкните в поле Текст панели свойств. В группе Отклонения щелчком мыши сделайте текущим текстовое поле для ввода значения верхнего предельного отклонения. Введите в поле символы +0,1 (рис. 102).

Рис. 101. Упражнение 13

8. Для подключения к размерной надписи предельного отклонения установите флажок Включить. Щелчком на кнопке закройте окно.

9. На вкладке Размер панели свойств нажмите кнопку Размерная линия с обрывом в группе Тип.

10. Откройте вкладку Параметры, нажмите кнопку меню Размещение текста и укажите вариант На полке, влево.

11. Установите размерную надпись и щелчком мыши зафиксируйте размер.

12. Построим диаметральный размер 10 мм для меньшей окружности. Укажите окружность и откройте вкладку Параметры. Нажмите кнопку меню Стрелка и укажите вариант Снаружи.

13. Задайте положение размерной линии по образцу. Завершите работу команды клавишей <Esc> на клавиатуре.

Введите текст ±0,1

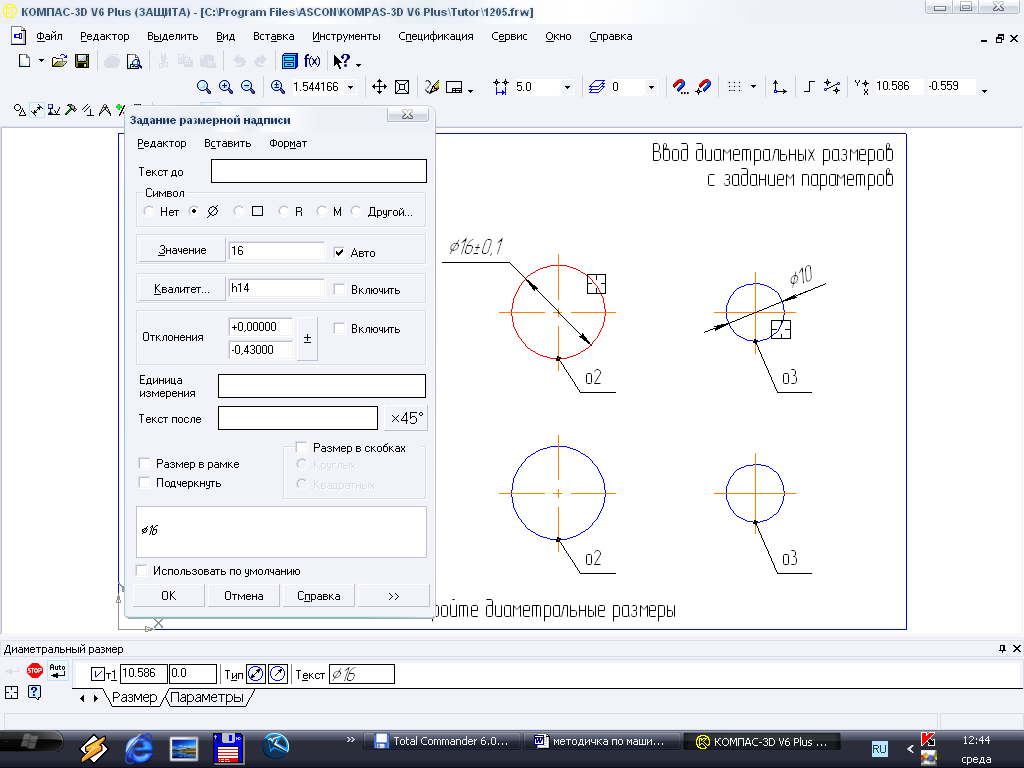

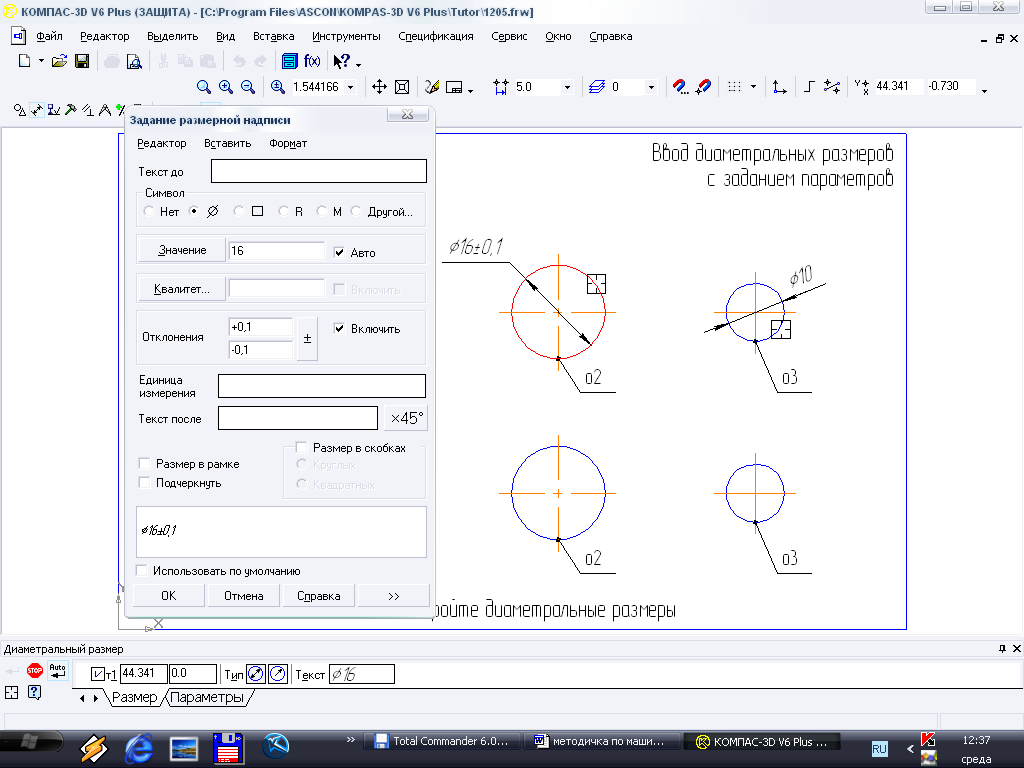

Рис. 102. Задание размерной надписи

Упражнение 14 Ввод радиальных размеров

Задание. Постройте радиальные размеры (рис. 103).

1. Нажмите кнопку Радиальный размер . Укажите мишенью дугу R 7,5 в любой ее части.

2. С помощью мыши добейтесь положения размерной линии по образцу и зафиксируйте размер.

3. Построим радиальные размеры R 8 и R 4 на полках от центров дуг. Укажите дугу мишенью (рис. 104).

4. В панели свойств задайте вариант расположения текста На полке, вправо (рис. 105).

5. Расположите размер по образцу.

6. Самостоятельно постройте радиальный размер R 4.

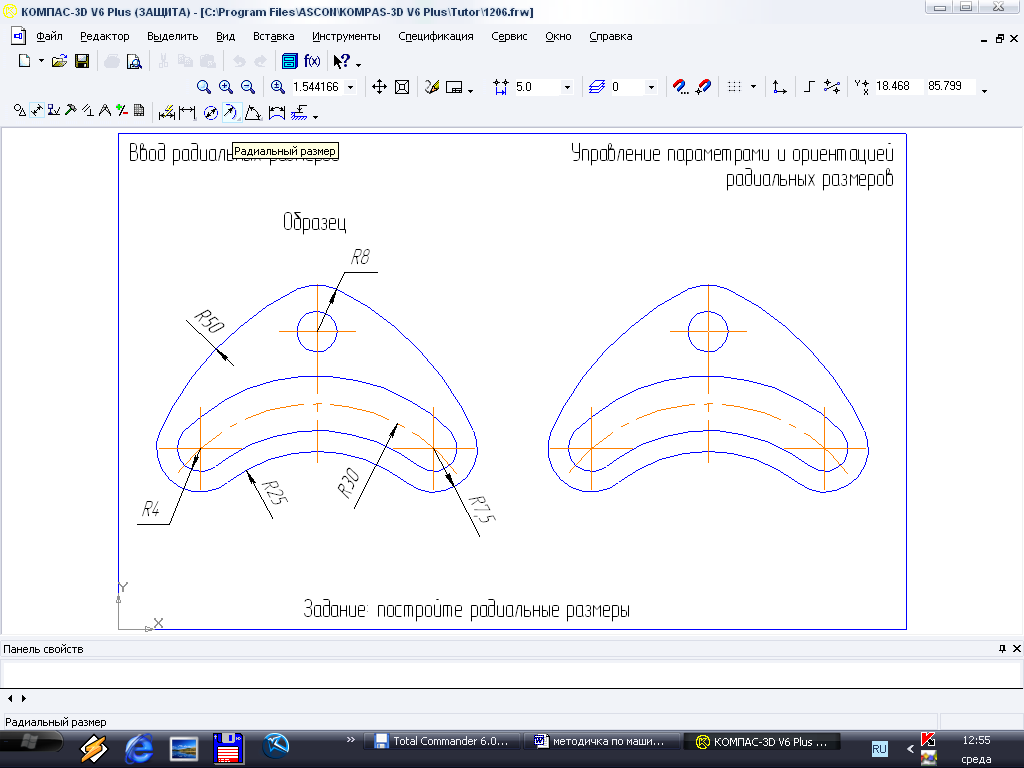

Рис. 103. Упражнение 14

7. Построим радиальный размер R 50 так, чтобы размерная линия не проходила через центр дуги. Укажите дугу.

8. В панели свойств нажмите кнопку Радиальный размер не от центра в группе Тип. Зафиксируйте положение размера по образцу.

9. Самостоятельно постройте размер R 25. Размерная линия не должна проходить через центр дуги.

10. Построим радиальный размер R 30 с ручным размещением размерной надписи. Укажите дугу.

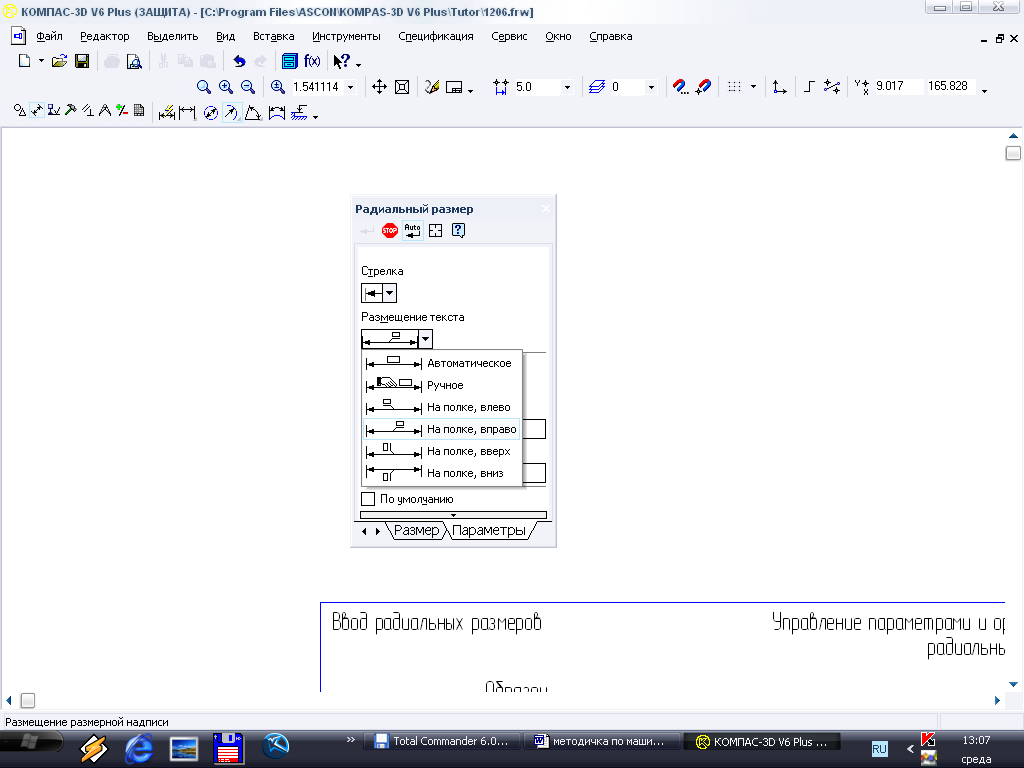

Рис. 104. Простановка радиального Рис. 105. Панель свойств

размера «Радиальный размер»

11. В панели свойств задайте вариант расположения текста Ручное. Установите размер так, как показано на образце.
