4.4.6. Простановка размеров
КОМПАС-3D V6 Plus поддерживает все предусмотренные ЕСКД типы размеров: линейные, диаметральные, угловые, радиальные. Кнопки вызова соответствующих команд расположены на странице Размеры.
В расширенных панелях команд располагаются различные дополнительные варианты простановки размеров (рис. 96).
Инструментальная
панель
Размеры
Кнопка Размеры

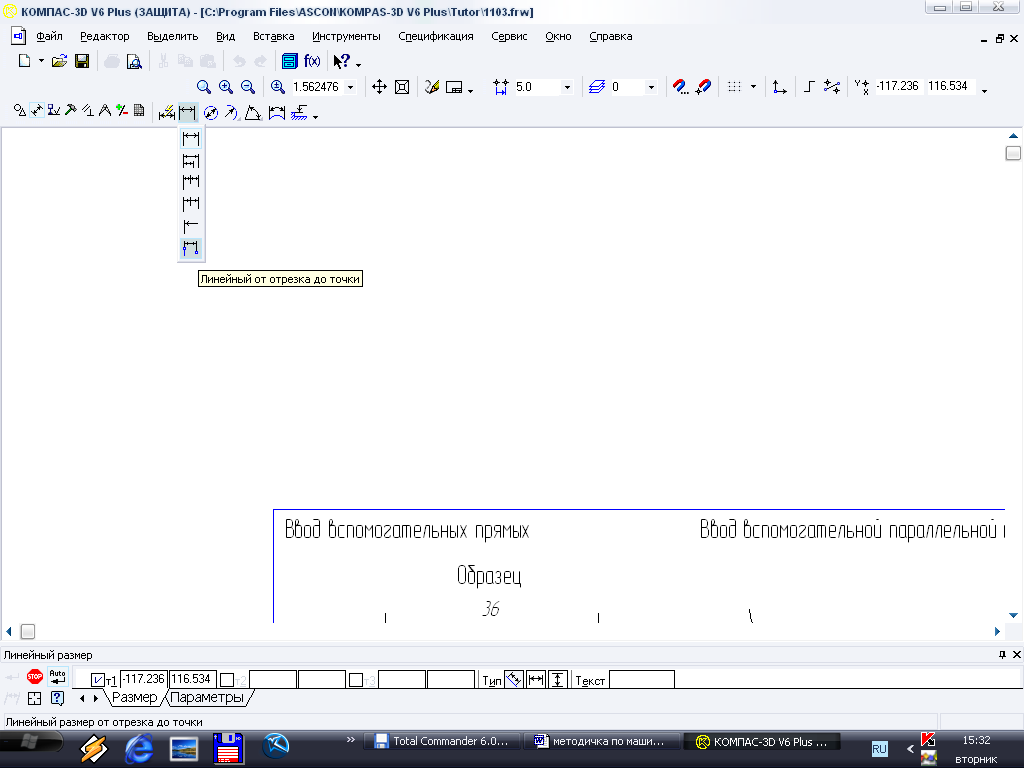

Рис. 96. Инструментальная панель «Размеры»
Система позволяет значительно сократить время простановки размеров за счет автоматического измерения из значений, при условии точного выполнения геометрических построений и использования привязок.
Упражнение 10 Ввод линейных размеров
Задание. На чертеже детали проставить линейные размеры по образцу (рис. 97).
1. Нажмите
кнопку Линейный
размер
в инструментальной панели Размеры.

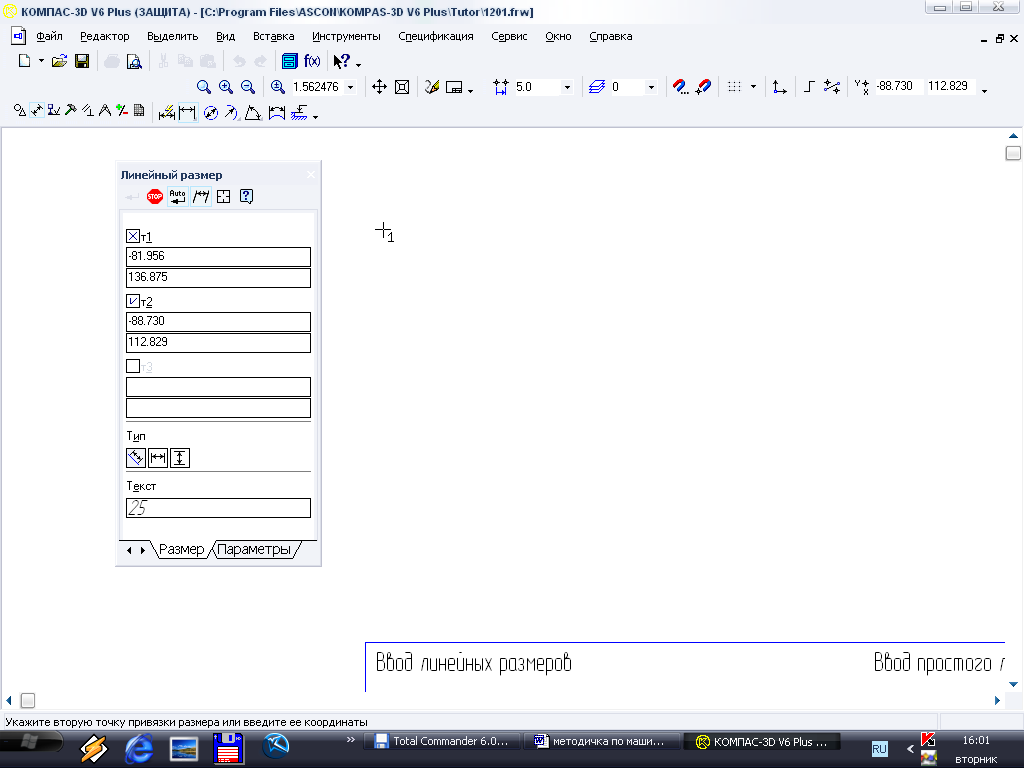

На панели свойств расположены элементы
управления точками привязки размера и
размерной линии, кнопки ориентации
размера и поле Текст,
с помощью которого можно задавать
содержимое размерной надписи (рис. 98,
а).

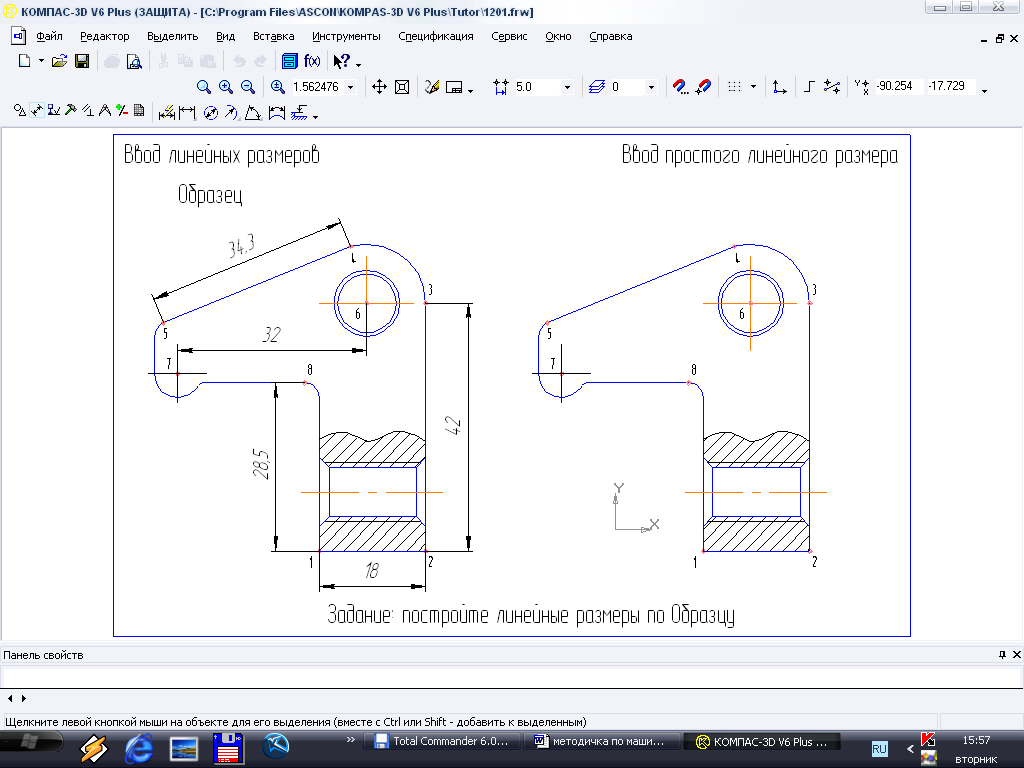

Рис. 97. Упражнение 10
На вкладке Параметры находятся элементы управления, с помощью которых можно управлять отрисовкой выносных линий, выбирать вид стрелок и способ размещения размерной надписи (рис. 98, б).

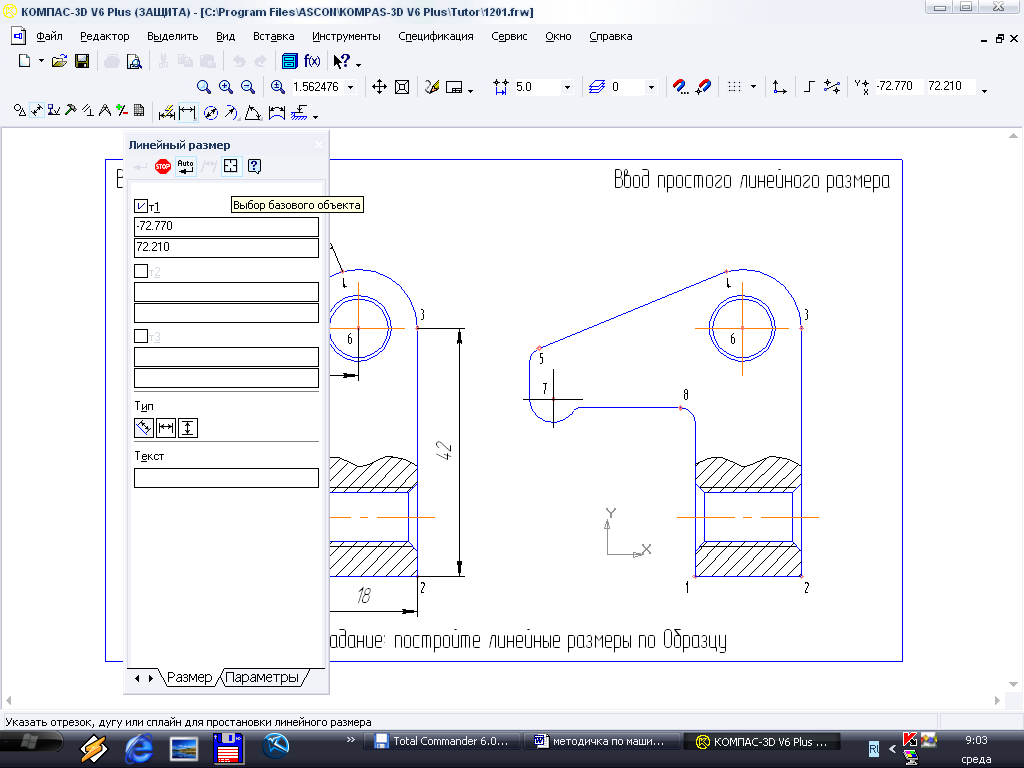

2. Нажмите
кнопку Выбор
базового объекта
в панели специального
управления
(для автоматического определения точек
привязки размера отрезка).
3. Проставим горизонтальный размер 18 мм. Щелкните мышью в любой точке отрезка 1-2.
4. Появился фантом горизонтального размера. Зафиксируйте его на расстоянии, установленном ГОСТ 2.307-68.
Ориентация
размера
Выбор базового
объекта
Наклонить размер
а) б)

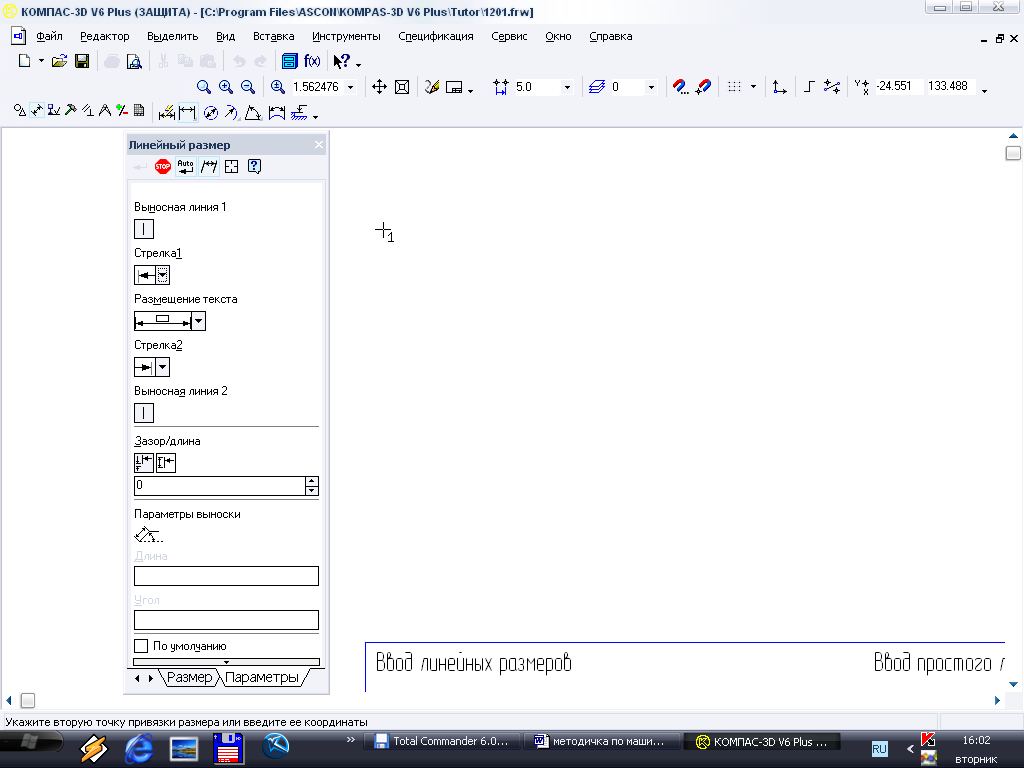

Рис. 98. Панель свойств «Линейный размер»
5. Самостоятельно проставьте вертикальный размер 42 мм отрезка 2-3.
6. Для простановки наклонного размера 34,3 мм щелкните на кнопке Выбор базового объекта и укажите мишенью любую точку отрезка 4-5. Система предложит построить вертикальный размер, а нам нужен наклонный размер.

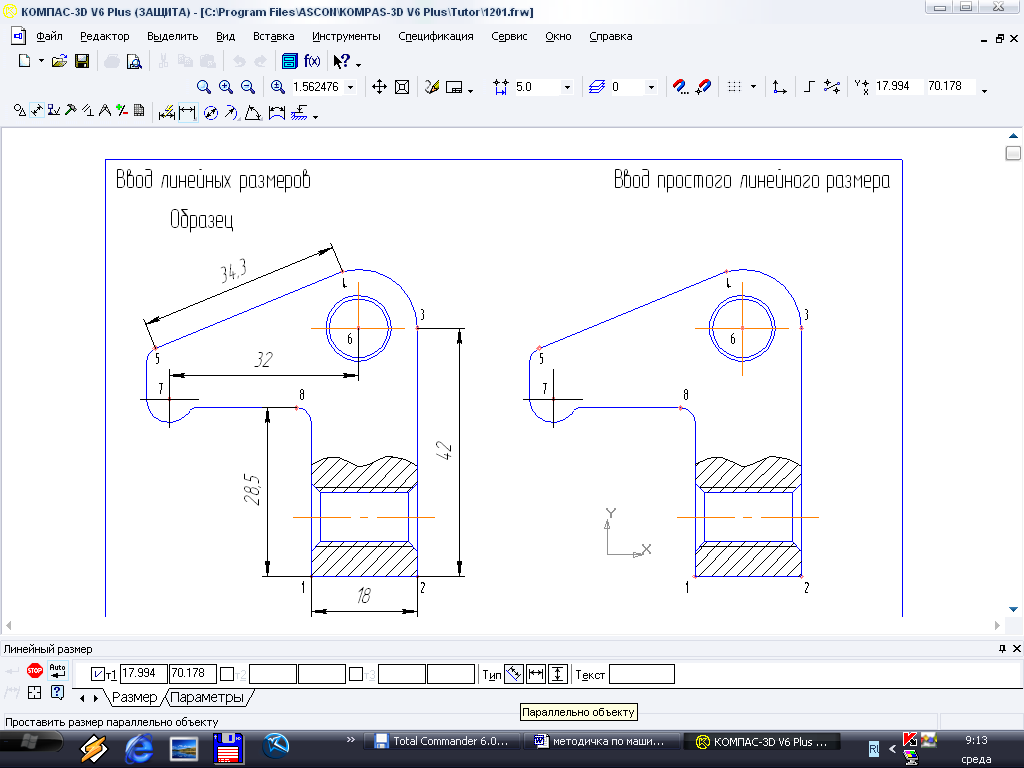

7. Нажмите
кнопку Параллельно
объекту
в группе Тип
панели Свойств
и задайте положение размерной линии.

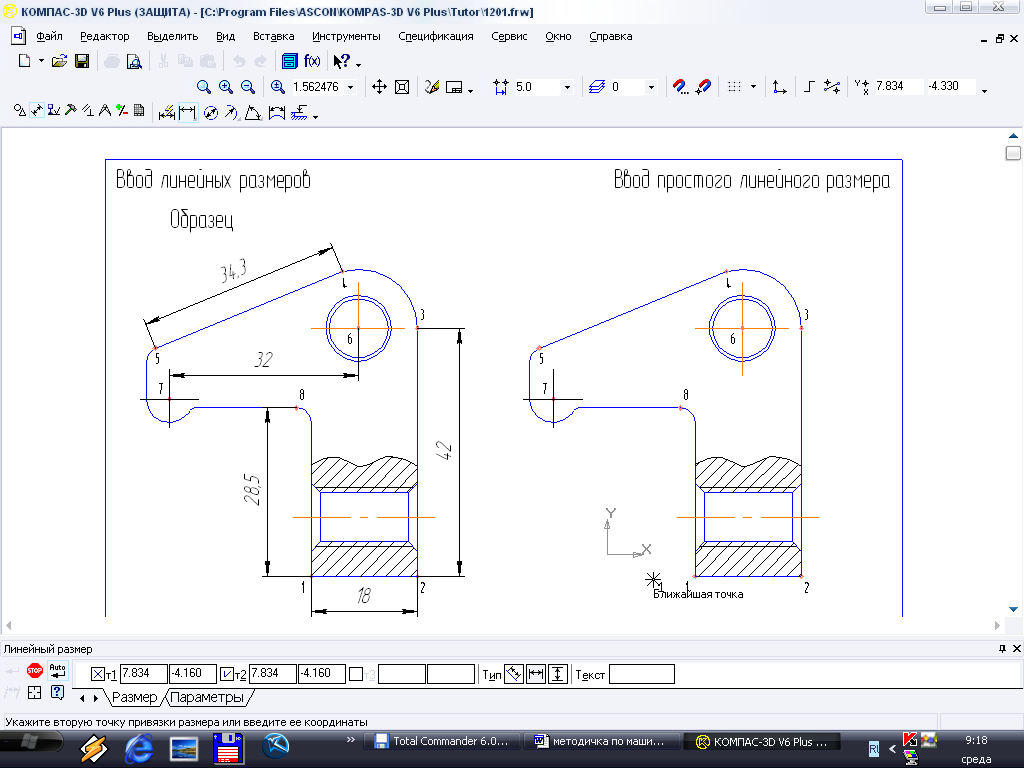

8. Построим горизонтальный размер 32 мм. Точки 6 и 7 привязки размера принадлежат разным объектам, поэтому укажем их вручную поочередно.
9.
Нажмите кнопку Горизонтальный
в группе Тип
панели свойств и задайте положение
размерной линии.
10. Самостоятельно проставьте вертикальный размер 28,5 мм с указанием базовых точек 1 и 8.
Упражнение 11 Ввод линейных размеров с заданием параметров
Задание 1. Постройте горизонтальные размеры 15 мм и 25 мм, сместив размерные надписи влево и вправо относительно среднего положения (рис. 99).
Рис. 99. Упражнение 11
1. Нажмите кнопку Линейный размер и укажите точки 1 и 2.

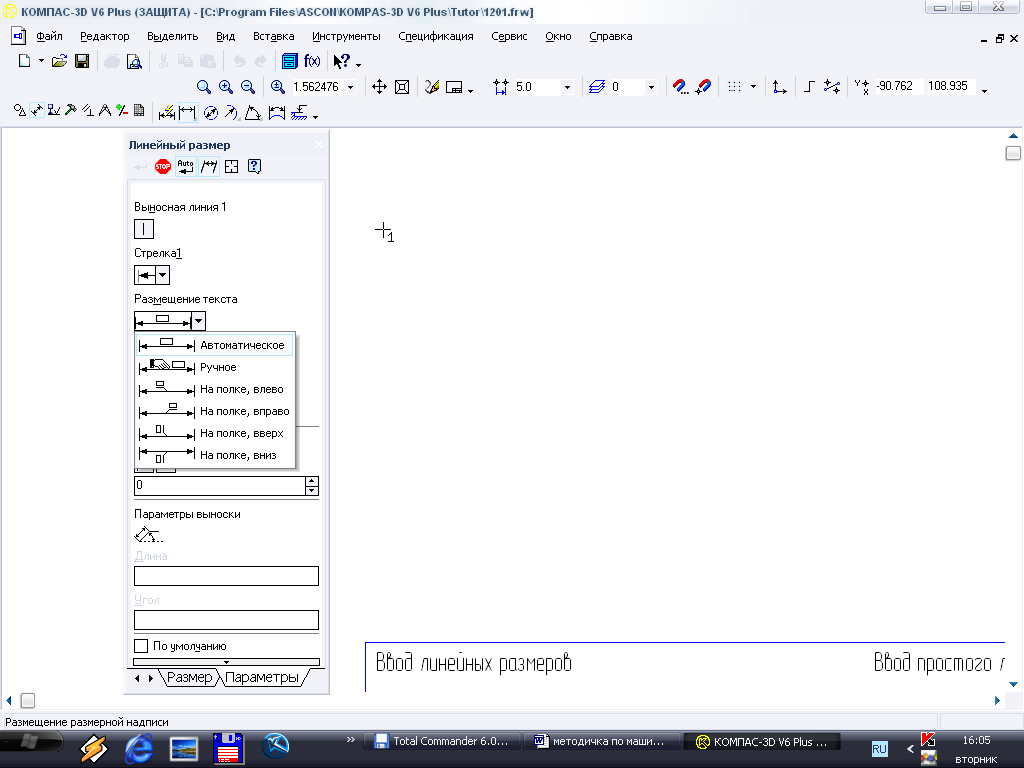

2. В панели свойств откройте вкладку Параметры. Нажмите кнопку меню поля Размещение текста и укажите вариант Ручное (рис. 98, б).
3. Перемещая курсор вертикально вверх и вниз, можно задать
положение размерной линии. Перемещая курсор горизонтально влево и вправо, можно задать положение размерной надписи. Зафиксируйте положение размерной линии и размерной надписи по образцу щелчком левой кнопки мыши.
4. Самостоятельно проставьте размер 25 мм.
Задание 2. Постройте вертикальный размер 20 мм. Размерную надпись разместите на полке.
1. Укажите точки 4 и 5 привязки размера. Задайте вертикальную ориентацию размера на панели свойств.
2. Откройте вкладку Параметры, нажмите кнопку меню поля Размещение текста и укажите вариант На полке, вправо (рис. 98, б).
3. Начало выносной полки зафиксируйте в точке 6 щелчком левой кнопки мыши. Щелкните в точке 7 – система построит вертикальный размер с заданными параметрами.
Задание 3. Постройте два вертикальных размера 3 мм с засечками вместо второй стрелки.
1. Укажите точки 9 и 8 привязки первого размера.

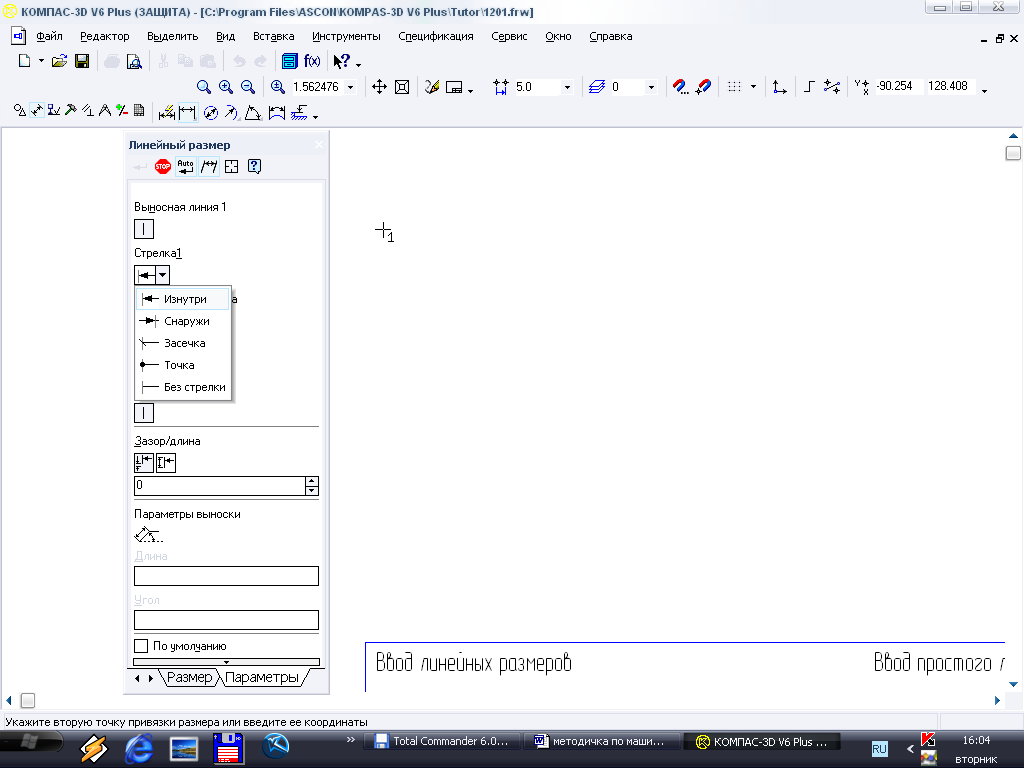

2. Откройте вкладку Параметры, нажмите кнопку меню поля
Стрелка 1 и укажите вариант Засечка (рис. 98, б).
3. Задайте положение размерной линии и надписи, как показано в образце.
4. Самостоятельно постройте второй размер 3 мм.
