Упражнение 6 Удаление объектов

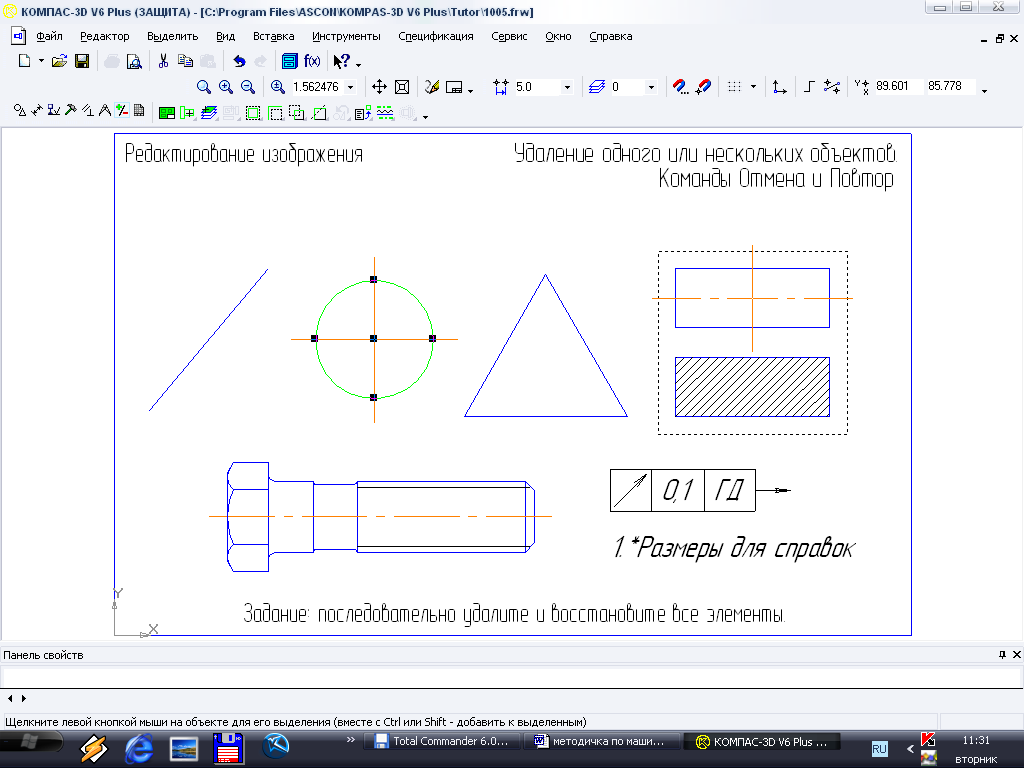

Задание. Используя различные команды выделения, удалите все объекты в задании и отмените удаление (рис. 88).
Для удаления лишних объектов на чертеже их необходимо выделить, и нажатием клавиши <Delete> на клавиатуре или командой Редактор – Удалить – Выделенные объекты можно удалить.
Рис. 88. Упражнение 6
1. Выделите наклонный отрезок щелчком мыши в любой его точке. Нажмите клавишу <Delete> – удалите его.
2. Выделите осевые линии окружности щелчком мыши – выделятся сразу обе линии, так как они являются Обозначением центра – как единое целое. Удалите их командами Редактор – Удалить – Выделенные объекты.
3. Удерживая клавишу <Shift>, щелчком мишени поочередно выделите окружность и треугольник и удалите любой командой.
4. С помощью команды Выделить – Рамкой выделите и удалите оба прямоугольника.
5. Выделите щелчком мыши болт – он выделится целиком, так как вставлен из конструкторской библиотеки и является макроэлементом библиотечным. Удалите изображение.
6. Самостоятельно удалите допуск на биение и строку текста.

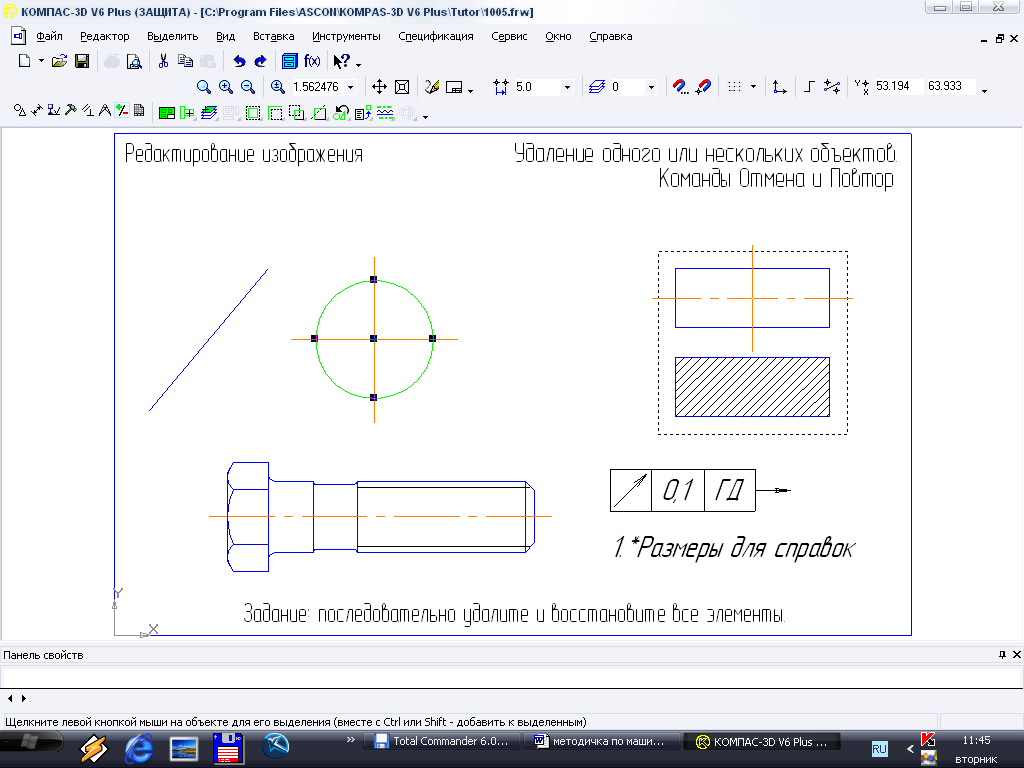

7. Отменить удаление можно с помощью
кнопки Отменить
на панели управления (рис. 89).
Отменить
Восстановить
Рис. 89. Панель управления
С помощью этой кнопки можно не только восстанавливать удаленные объекты, но и отменять действия любых других команд.
4.4.5. Вспомогательные построения

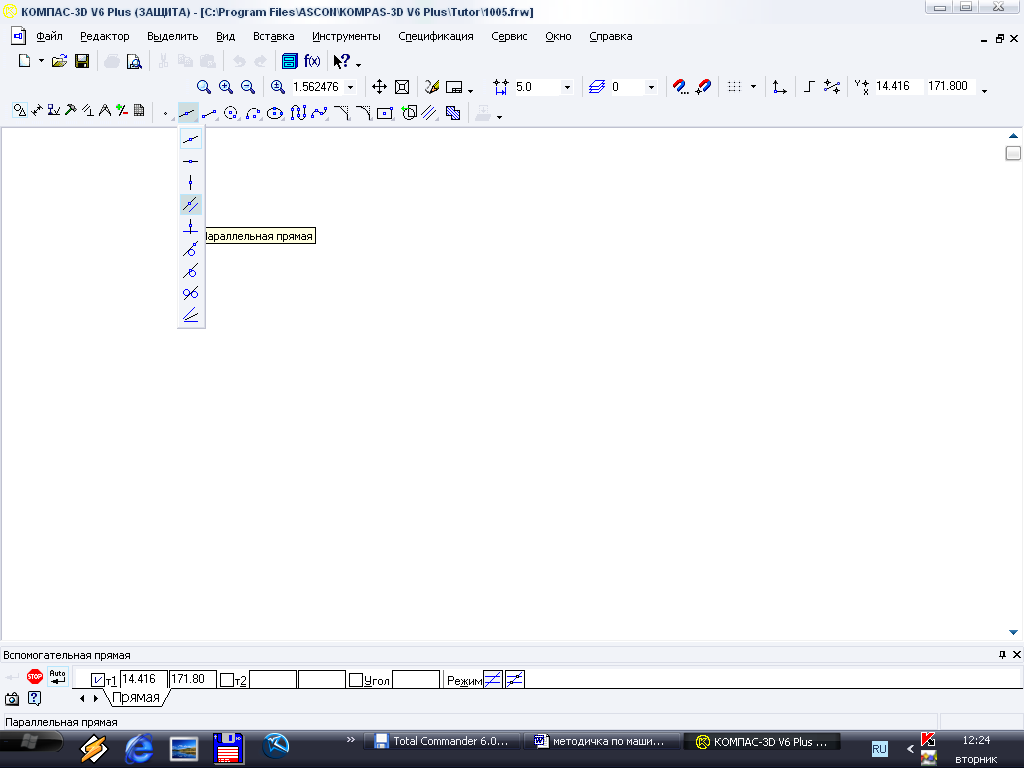

Средства построения вспомогательных прямых включают в себя кнопку Вспомогательная прямая и связанную с ней Расширенную панель команд (рис. 90).
Вспомогательная
прямая
Расширенная
панель команд
вспомогательных
построений
Рис. 90. Расширенная панель команд вспомогательных построений
Упражнение 7 Вспомогательная прямая через две точки

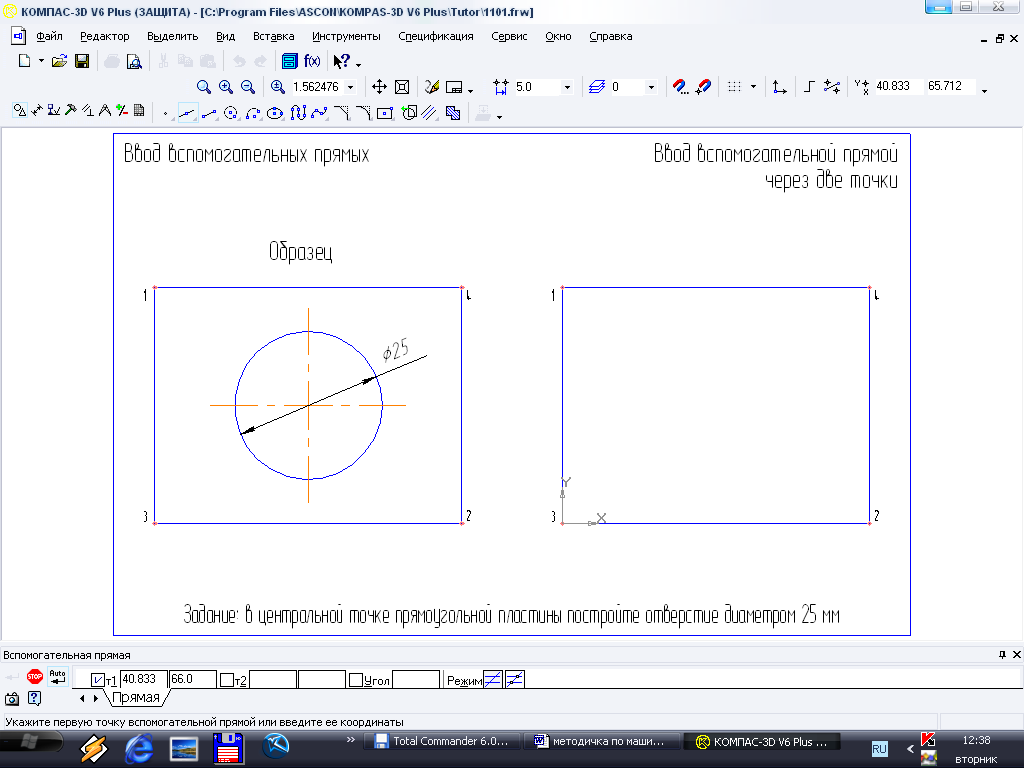

Задание. В центральной точке прямоугольной пластины постройте отверстие диаметром 25 мм (рис. 91).
Рис. 91. Упражнение 7
Перед построением необходимо определить положение центра окружности. Проще всего это сделать, построив две вспомогательные линии – диагонали прямоугольника.
1. Нажмите кнопку
Вспомогательная
прямая
в панели Геометрия.
2. Укажите попарно точки 1 и 2, 3 и 4 – центр построен.
3. Нажмите кнопку Окружность . В поле Радиус панели свойств введите значение 12,5 мм. Зафиксируйте значение клавишей <Enter>.
4. Для автоматической простановки осей нажмите кнопку С осями .
5. С помощью привязки Пересечение укажите точку пересечения вспомогательных прямых.
6. Окружность построена, и вспомогательные прямые больше не нужны. Удалите их с помощью команды Редактор – Удалить – Вспомогательные кривые и точки строки меню.
Упражнение 8 Вспомогательная прямая через точку под углом
Задание. На чертеже детали постройте три отверстия по размерам на образце (рис. 92).
Определим положение центра первой окружности, расположенной под углом 30 º к горизонтальной осевой.
Рис. 92. Упражнение 8
1. Нажмите кнопку Вспомогательная прямая в панели Геометрия.
2. Щелчком мыши активизируйте поле Угол в панели свойств, введите значение 30 и зафиксируйте его клавишей <Enter>.
Вспомогательная прямая развернется под заданным углом.
3. С помощью привязки Ближайшая точка зафиксируйте положение прямой в точке О – центр первой окружности – найдем пересечение вспомогательной прямой и осевой окружности.
4. Нажмите кнопку Окружность , постройте окружность радиусом 3 мм.
5. Самостоятельно определите положение центральных точек двух других окружностей и постройте эти окружности. Угол наклона вспомогательной прямой для верхней окружности – 110 º, для нижней – 135 º. После построения удалите вспомогательные прямые.
