4.4.4. Выделение и удаление объектов
В KOMПAC-3D V6 Plus предусмотрены разнообразные средства выделения объектов. Простое выделение можно выполнить щелчком мыши по объекту. В более сложных случаях используются команды инструментальной панели Выделение. На расширенных панелях команд расположены кнопки исключения объектов после их выделения (рис. 85). Или в строке меню на странице Выделить (рис. 86).
Выделить рамкой
Исключить рамкой

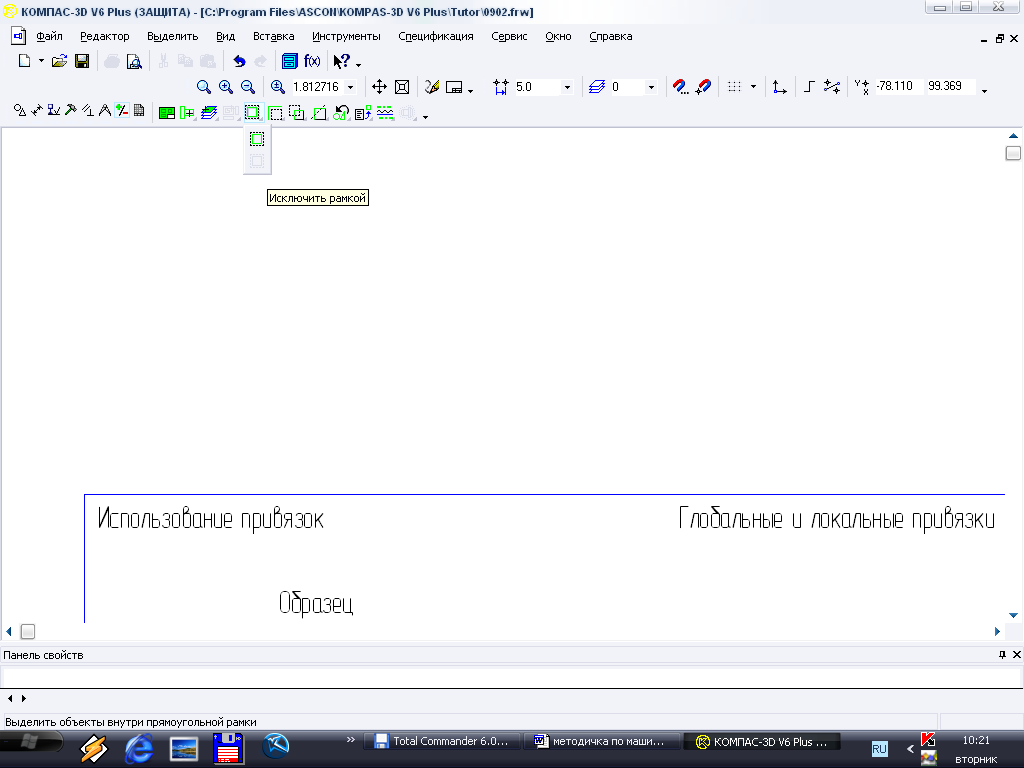

Рис. 85. Инструментальная панель «Выделение»
Выделение
объектов
Исключение
объектов

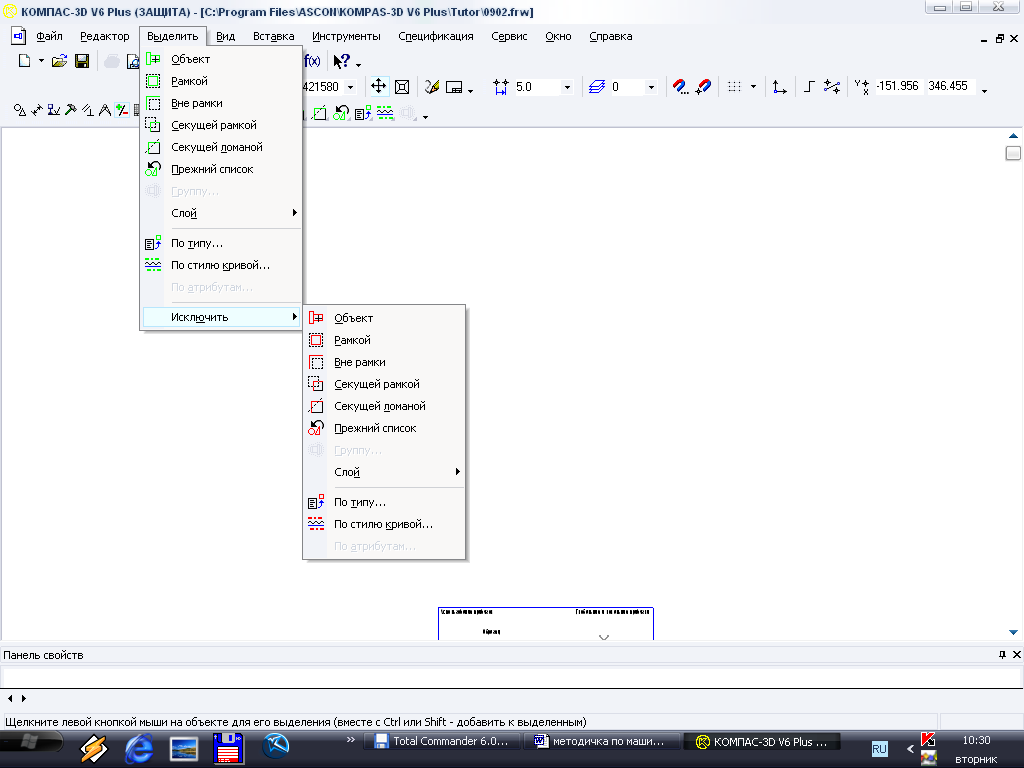

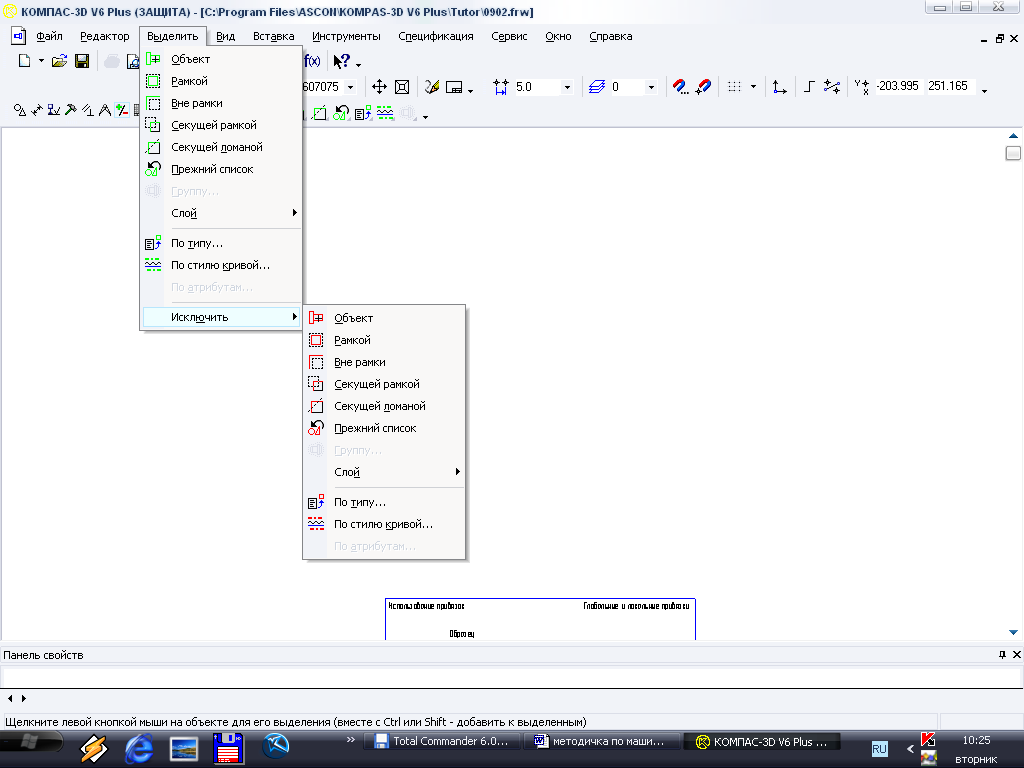

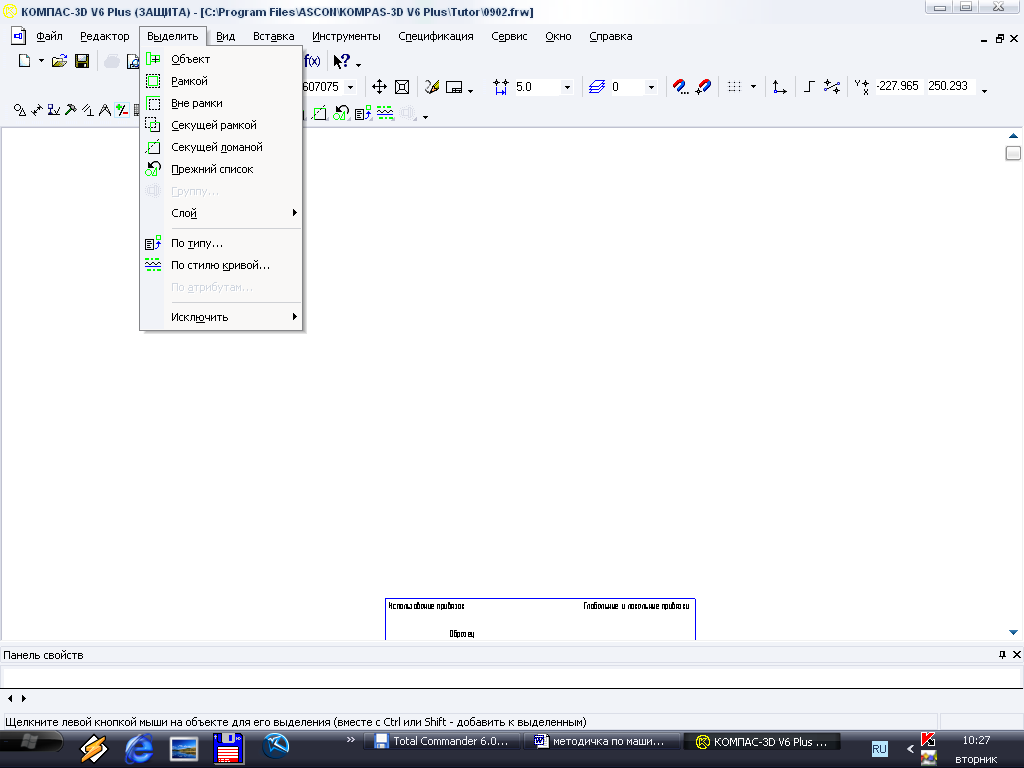

Рис. 86. Меню «Выделить»
После выделения объектов можно приступить к их редактированию – удалению, перемещению, копированию и т.д. Отменить выделение можно простым щелчком мыши в свободной области документа.
Упражнение 5 Выделение объектов разными способами

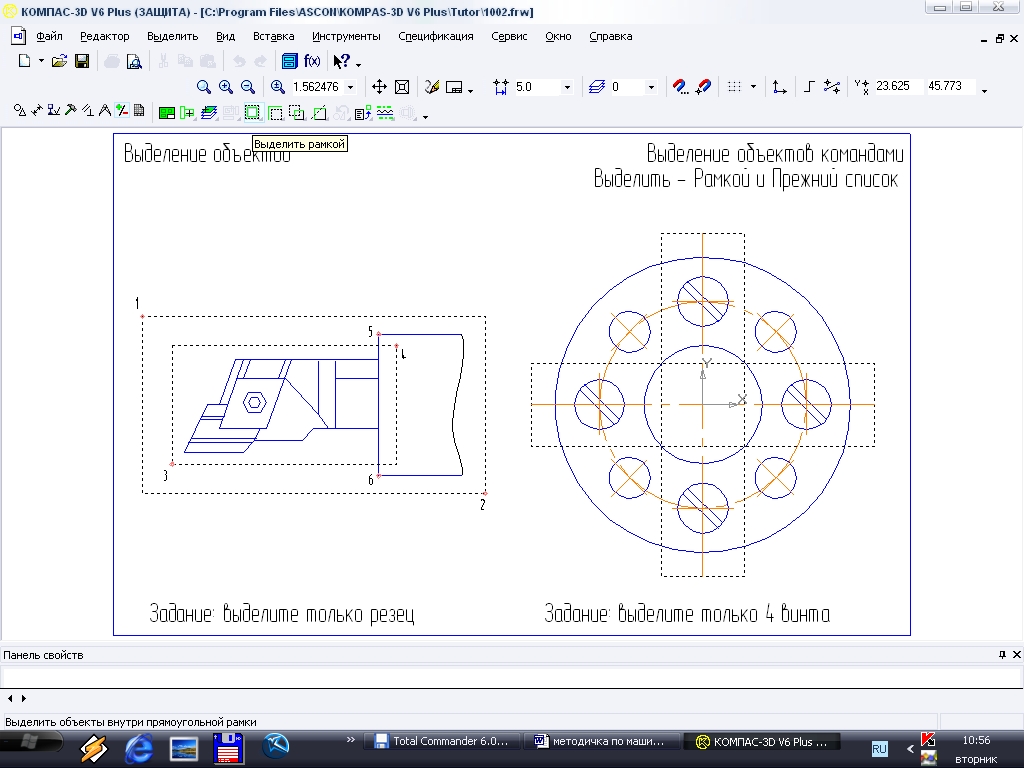

Задание 1. Выделите изображения объектов: простым способом; используя клавишу <Shift>; команду Выделить рамкой и Секущей рамкой (рис. 87).
Рис. 87. Упражнение 5
1. Щелкните мышью на любом отрезке на изображении Резца – отрезок будет выделен цветом и появляются черные точки – узелки управления (характерные точки объекта можно использовать для редактирования).
2. Щелчком вне отрезка отмените выделение.
3. Для выделения всех отрезков на изображении детали нажмите клавишу <Shift> и, удерживая ее, щелкните курсором на отрезках – объекты включены в группу выбора.
4. Держа клавишу <Shift>, щелкните по уже выделенному объекту – выделение снимется только с этого объекта.
5. Щелчком мыши в пустом месте документа отменяется выделение сразу со всех объектов.
Если необходимо выделить сразу много объектов, то способы, описанные выше, оказываются неэффективными. В этом случае обратимся к командам инструментальной панели на странице Выделение.
6. Выделим изображение резца
вместе с резцедержателем. Откройте
страницу Выделение.
Нажмите кнопку Выделить
рамкой
.
7. Щелкните мышью в точке 1 как на образце. Плавно переместите курсор по рабочему полю. Вы увидите фантом строящейся рамки выбора.
8. Щелчком мыши в точке 2 зафиксируйте рамку. Элементы, полностью попавшие в заданную рамку, будут выделены.
9. Завершите работу команды щелчком на кнопке Прервать команду в панели специального управления.
10. Снимите выделение щелчком в любом месте чертежа.
11. Выделите объекты, относящиеся только к резцу. Вновь нажмите кнопку Выделить рамкой . Укажите начальную и конечную точки 3 и 4 рамки. Отрезок 5-6 оказался не включен в группу выбора, так как только частично попал внутрь рамки.
12. Завершите работу команды и снимите выделение.
13. Нажмите кнопку команды Выделить секущей рамкой и укажите те же точки 3 и 4 для построения рамки. Теперь резцедержатель выделился полностью. Отрезок 5-6 тоже был включен в группу выделения, хоть и частично был захвачен рамкой.
14. Завершите работу команды и снимите выделение.
Задание 2. На изображении Фланца с отверстиями и винтами выделите все винты.
1. Выполните команду Выделить – Рамкой.
2. Выделите два винта, расположенные на вертикальной осевой линии, как на образце.
3. Для выделения винтов, расположенных по горизонтали, формируем рамку, не прерывая команды.
4. Завершите работу команды и снимите выделение.
Иногда возникает необходимость повторно выделить ту же группу объектов. Выделить – Прежний список – система вновь выделит изображения винтов.
5. Завершите работу команды и снимите выделение.
