Меню
Выбор команды
Место щелчка
правой клавишей
Геометрического калькулятора

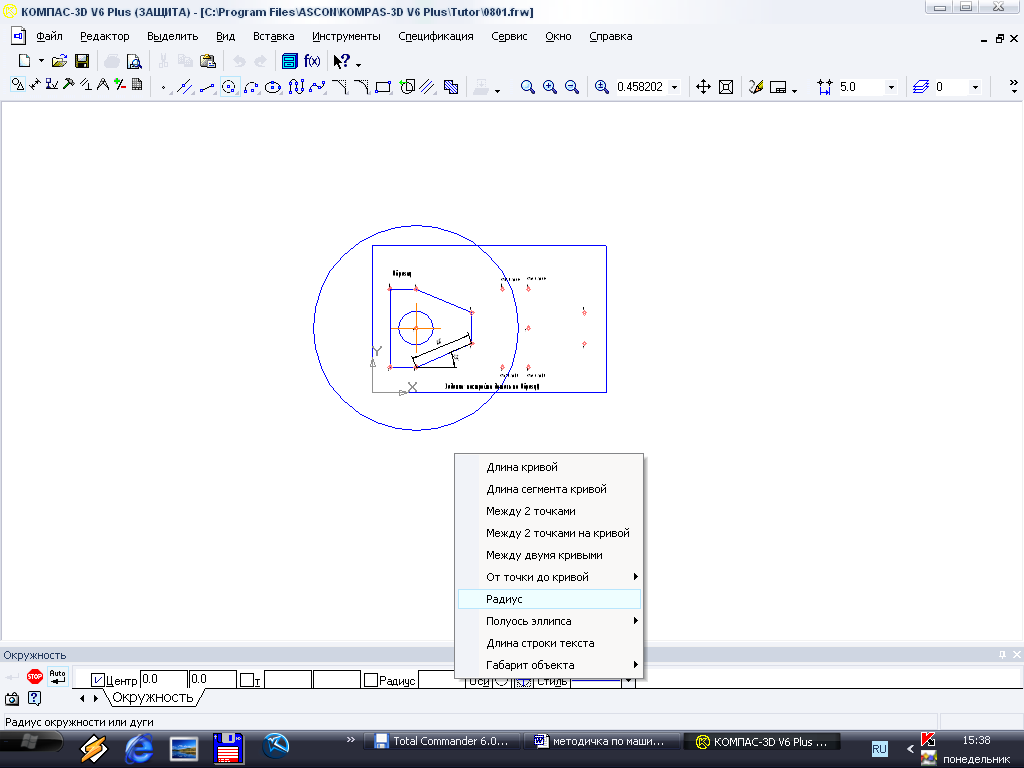

Рис. 77. Меню «Геометрический калькулятор»
4. Щелчком левой кнопкой мыши укажите Радиус. Курсор примет форму мишени. Щелкните мишенью в любой точке окружности (рис. 78) – окружность построена.
Укажите
окружность
Рис. 78. Построение окружности
5. Щелчком на кнопке Прервать команду завершите работу построения.
4.4.3. Использование привязок
В процессе работы над чертежом возникает необходимость точно установить курсор в различные точки элементов, уже существующих на чертеже, т.е. выполнить привязку к точкам или объектам. Основная ошибка студентов в том, что они выполняют эту операцию «на глаз». Это совершенно недопустимо, т.к. приводит к серьезным ошибкам при выполнении чертежа.
Понятие привязки неразрывно связано с понятием характерных точек объектов, которые определяют геометрию объектов или его положение на чертеже (рис. 79).
Рис. 79. Характерные точки объектов
Эти привязки объединены в три группы: глобальные, локальные и клавиатурные.
На примере упражнения мы с вами рассмотрим две основные группы привязок – глобальные и локальные.
Вы уже пользовались глобальными привязками при выполнении предыдущих упражнений. Именно они помогали вам избежать грубых ошибок в черчении на этапе освоения системы.
Особенность глобальных привязок в том, что можно включать несколько различных привязок к объектам, и все они будут работать одновременно.
Упражнение 4 Использование глобальных привязок

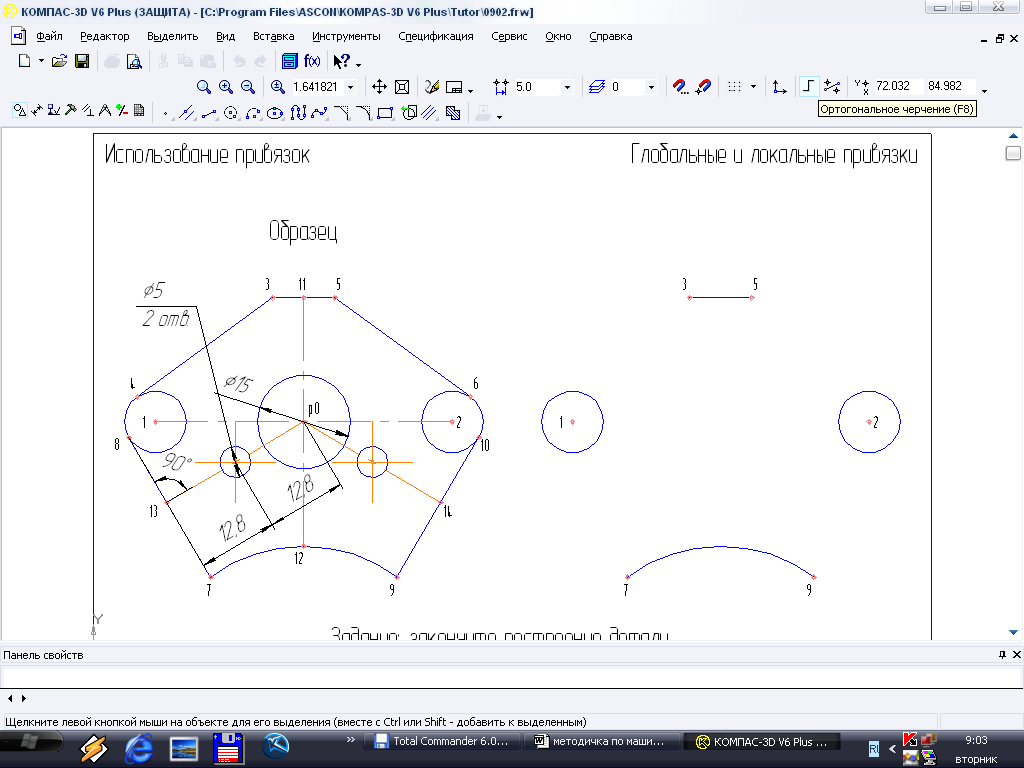

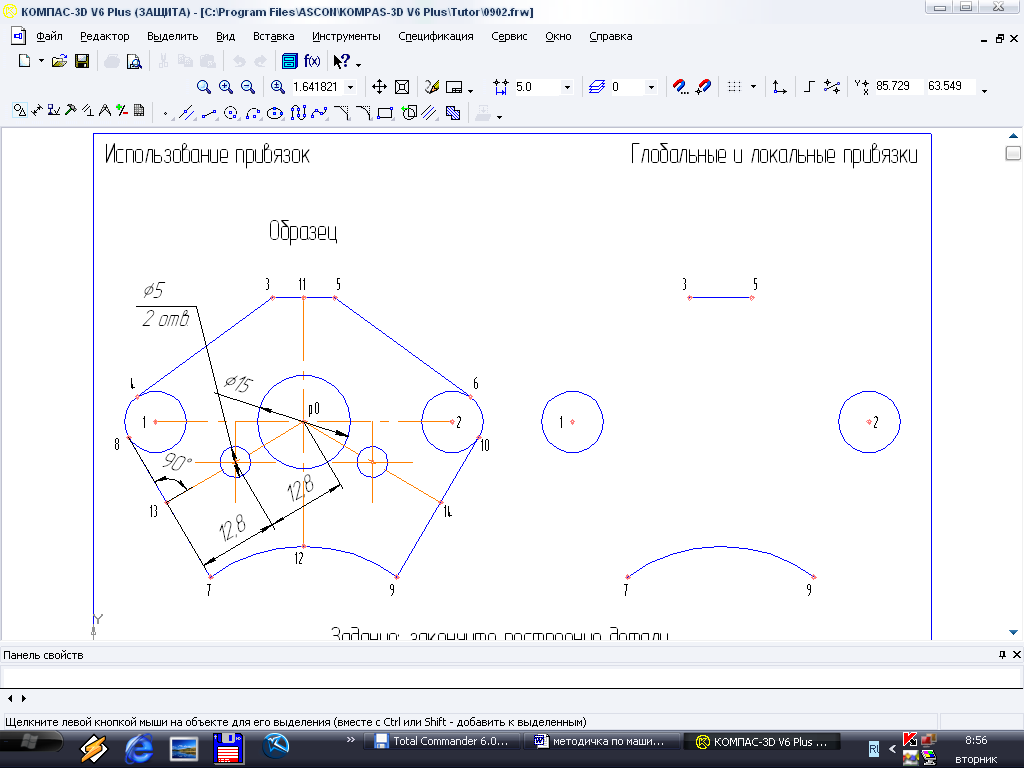

Задание 1. Постройте отрезки 1-2, 3-4, 5-6, 7-8, 9-10, 11-12, 0-13, 0-14, используя различные глобальные привязки (рис. 80).
1. Нажмите кнопку Установка
глобальных привязок
в панели Текущее
состояние (рис. 81).
Рис. 80. Упражнение 4
Установка
глобальных привязок
Запретить
привязки
Рис. 81. Панель текущего состояния
На экране появится диалоговое окно, в котором можно установить все необходимые привязки: Ближайшая точка, Пересечение, Касание и Точка на кривой.
2. Нажмите кнопку Отрезок в панели Геометрия.
3. Укажите курсор приблизительно в центр окружности – точка 1. Появился фантом в виде крестика привязки Ближайшая точка. Щелчком зафиксируйте начальную точку отрезка.
4. По умолчанию геометрические объекты создаются со стилем линии Основная. Для смены стиля щелкните в поле Списка стилей на панели свойств и укажите Осевая.
5. Мышью переместите курсор в центр второй окружности (точка 2). После срабатывания привязки зафиксируйте точку щелчком левой кнопки мыши.
6. Построим отрезок 3-4. Начальная точка привязки в точке 3 и проходит касательно окружности. Зафиксируйте начальную точку 3.
7. Установите текущий стиль линии Основная.
8. Отслеживая срабатывание глобальной привязки Касание, переместите курсор в точку касания (точка 4) – зафиксируйте ее (рис. 82).
Рис. 82. Срабатывание привязки «Касание»
9. Аналогичным образом постройте отрезки 5-6, 7-8, 9-10.
Осевая линия 11-12 соединяет середину отрезка 3-5 (точка 11) и середину дуги 7-9 (точка 12). Согласно требованиям стандарта, она должна выступать за контуры детали, вместо команды Отрезок используем специальную команду.

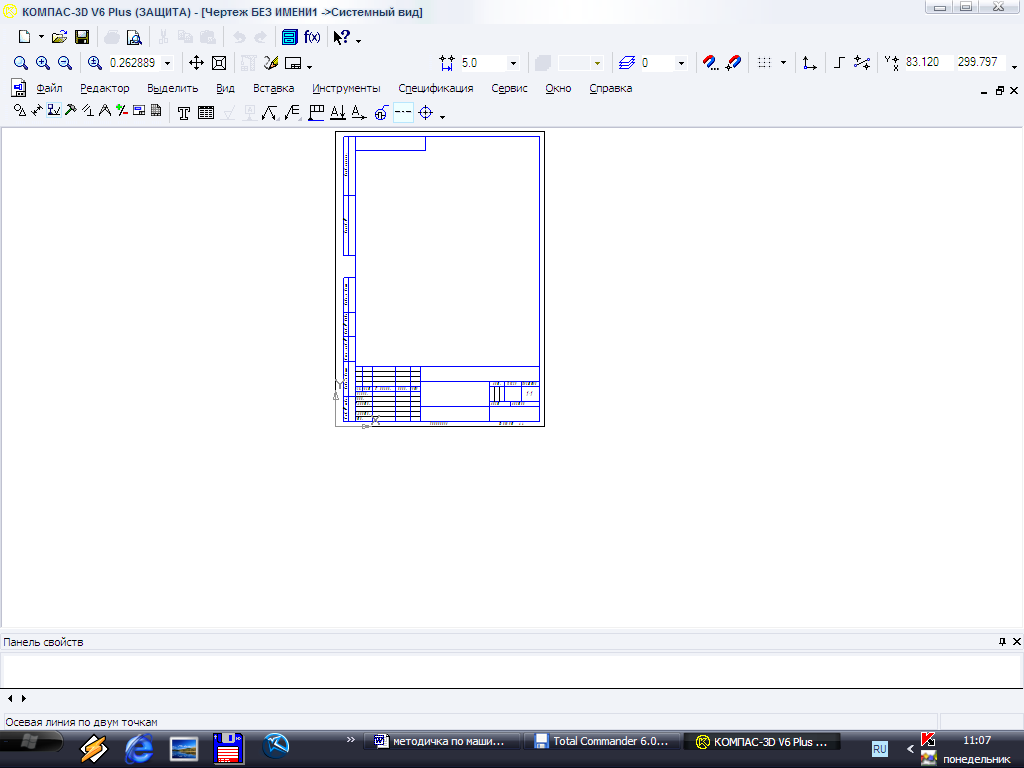

10. На странице Обозначения
на инструментальной
панели нажмите
кнопку Осевая линия
по двум точкам
(стиль линии Осевая
устанавливается автоматически).
11. Зафиксируем начальную и конечную точку осевой (точки 11 и 12), используя привязку Середина на отрезке 3-5 и дуге 7-9.
12. Построим отрезки О-13 и О-14. Они начинаются в точке О (начало координат) и проходят перпендикулярно отрезкам 7-8 и 9-10.
13. Нажмите кнопку Отрезок на странице Геометрия. Установите тип линии Осевая в панели свойств.
14. Зафиксируйте начальную точку О в начале координат.
15. Переместите курсор до отрезка 7-8. Вы увидите срабатывание сразу двух привязок: Середина и Нормаль (рис. 83).
Вариант Нормаль
Вариант
Середина
Область проверки
Область увеличения
Рис. 83. Срабатывание привязок «Середина» и «Нормаль»

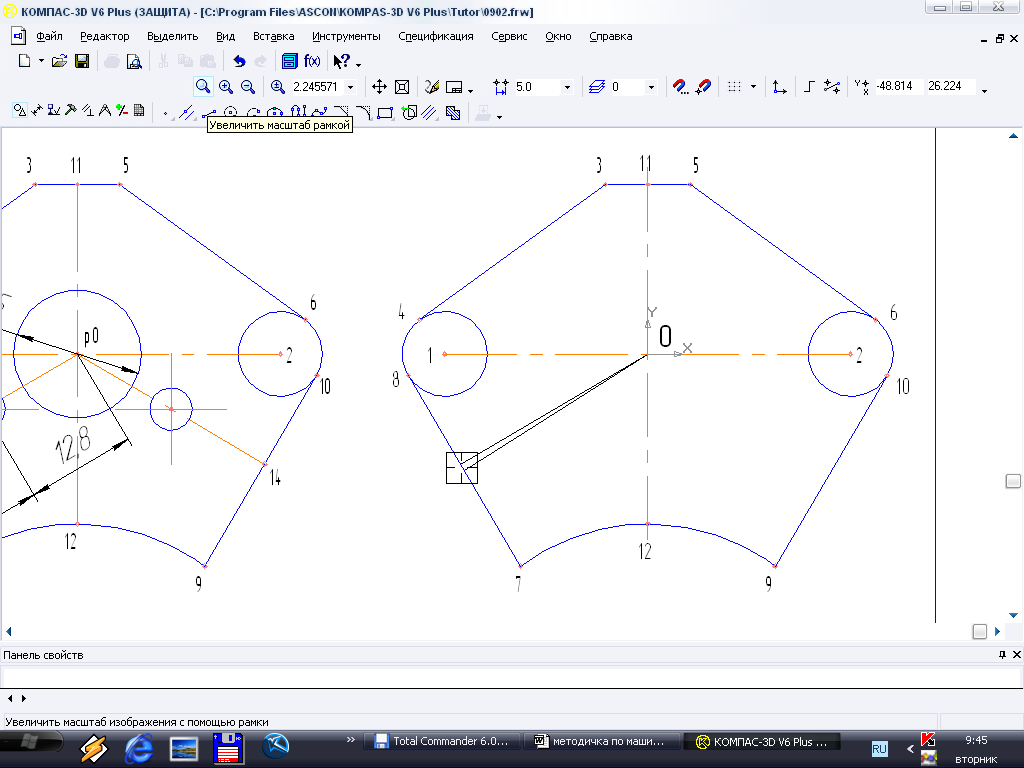

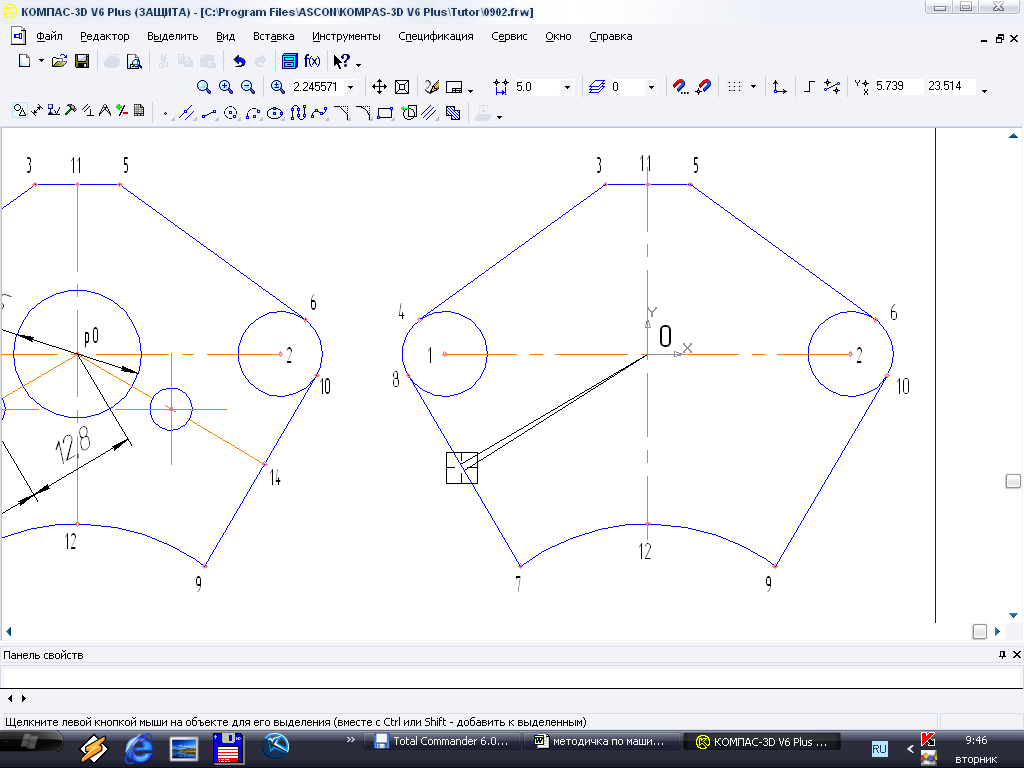

16. Увеличьте область вокруг
предполагаемой точки в несколько раз
командой Увеличить
масштаб рамкой
в строке Управления.
17. Зафиксируем точку 13,
используя привязку
Нормаль.
Вернуться к просмотру всего документа
можно, щелкнув на кнопке Показать
все
в строке Управления
или выполнив команду Вид
– Масштаб – Предыдущий
в строке меню.
18. Самостоятельно начертите отрезок 0-14.
Из приведенного выше примера видно, что бывают ситуации, когда одновременная активизация большого количества привязок и близкое расположение характерных точек затрудняют выбор. В таких случаях можно использовать другие привязки – локальные.
Они являются более приоритетными, чем глобальные, т.к. при вызове локальные привязки подавляют установленные глобальные на время своего действия.
Любая из них выполняется только для одного запроса точки, после ввода текущей точки она отключается.
Задание 2. Постройте окружность диаметром 15 мм с центром в точке О и диаметром 5 мм – центр в середине отрезка 0-13 и 0-14.
1. Включите кнопку Окружность на странице Геометрия.
2. Проверьте текущий стиль линии Основная.
3. Щелчком мыши активизируйте поле Радиус в панели свойств, введите значение 15/2 и нажмите клавишу <Enter>.
4. Для завершения построения окружности достаточно указать ее центр. Щелкните правой клавишей мыши в любой точке чертежа для вызова меню Привязки, укажите привязку Пересечение.
5. Установите курсор в виде ловушки рядом с точкой О, после срабатывания привязки зафиксируйте точку щелчком – окружность построена.
6. После построения первой окружности команда Окружность активна. В поле Радиус введите значение радиуса 2,5 мм. Для автоматической генерации осей симметрии включите кнопку С осями в панели свойств.
7. Щелчком правой клавиши мыши в любом месте чертежа вызовите контекстное меню, выберите локальную привязку Середина.
8. Укажите курсором в виде ловушки отрезок О-13 при вычислении средней точки (рис. 84). После срабатывания привязки зафиксируйте центр окружности.
9. Самостоятельно постройте вторую окружность.
Рис. 84. Срабатывание локальной привязки «Середина»
