4.4.2. Панель свойств
Панель свойств автоматически появляется на экране после вызова какой-либо команды инструментальной панели. Содержание панели свойств зависит от того, какой объект создается или редактируется в настоящее время, т.к. каждая команда на инструментальной панели обладает своим набором параметров.
Упражнение 3 Ввод данных в поля панели Свойств
Задание 1. Постройте деталь по образцу, используя различные
способы ввода значений в поля панели Свойств (рис. 76).
Существует несколько способов ввода значений в поля панели Свойств. Значение параметра фиксируется либо автоматически, либо вручную нажатием клавиши <Enter> на клавиатуре. При любом способе фиксации символ «галочка» на кнопке состояния поля (признак ожидания ввода параметра) меняется на символ перекрестья (при фиксации параметра) (рис. 75).
Поля координат
Поле Длина
отрезка
Поле Текущий
стиль
Заголовок панели
начальной точки
конечной точки
Поле Угол
наклона отрезка
Панель
специального
управления
Вкладка
Список стилей
Рис. 75. Панель свойств «Отрезок»
Построим отрезок 1-2 с автоматическим вводом координат его начальной и конечной точек. Допустим, точки 1 и 2 явно заданы на чертеже.
1. Нажмите кнопку Отрезок . Установите курсор в точку 1 и щелкните мышью. При этом в поля координат X и Y начальной точки отрезка автоматически заносятся значения координат точки, указанной на чертеже. Символ «галочка» на кнопке поля меняется на символ «перекрестье» – введенные параметры зафиксированы.
2. Теперь на кнопке поля Т2 отображается «галочка». Установите курсор в точку 2 и щелкните мышью. Система автоматически вводит и фиксирует координаты конечной точки – отрезок построен.

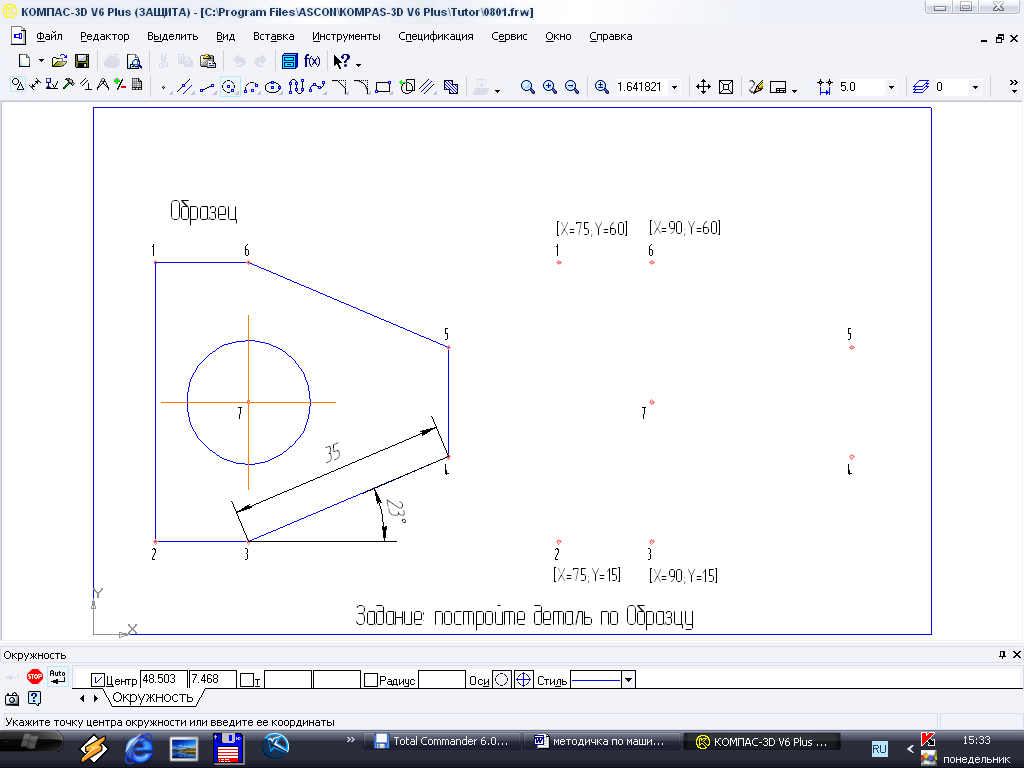

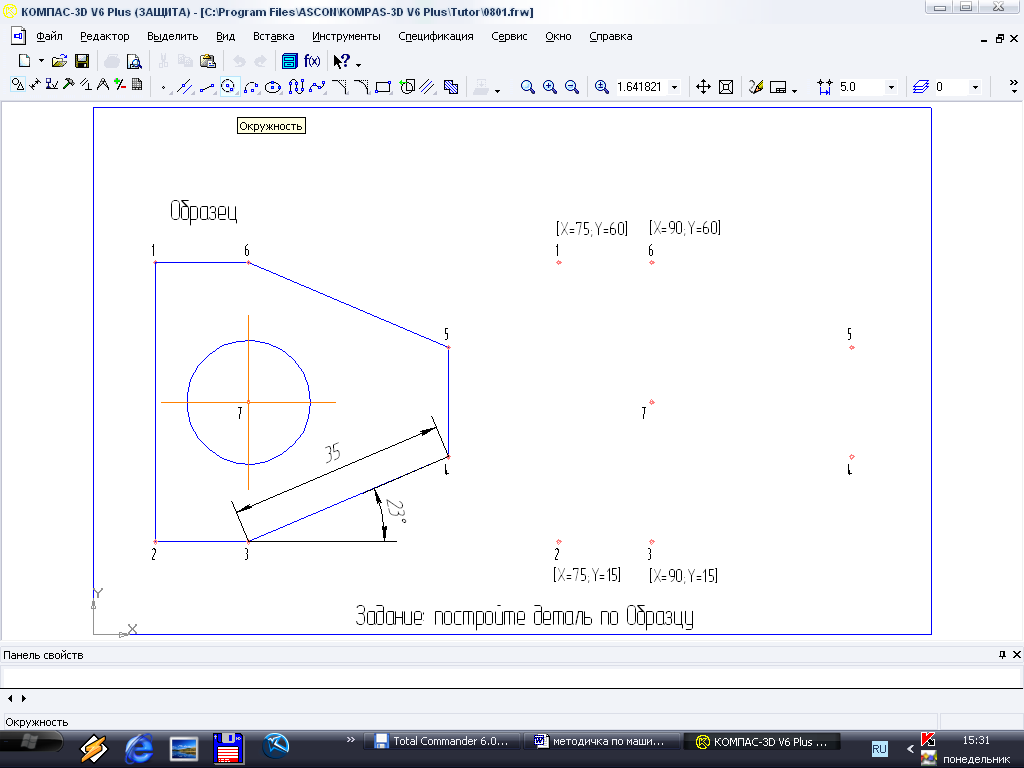

Рис. 76. Упражнение 3
Построим отрезок 2-3 с ручным вводом координат его начальной и конечной точек, нам известны их координаты: 2 (Х=75; Y=15) и 3 (Х=90; Y=15).
1. Для того чтобы ввести координаты, нам необходимо активировать соответствующие поля. Комбинацией клавиш <Alt> + <1> активируем поле для ввода координаты Х начальной точки отрезка.
2. Внесите значение координаты 75.
3. Для перехода к родственной координате Y нажмите клавишу <Tab> на клавиатуре – она станет активной, и можно внести значение 15.
4. Нажмите клавишу <Enter> – система зафиксирует введенные значения. Начальная точка отрезка введена.
5. Ввести координаты конечной точки отрезка поможет комбинация клавиш <Alt> + <2>.
6. Внесите значение координаты Х=90, нажмите клавишу <Tab> для перехода к полю координаты Y.
7. Введите значение 15 и зафиксируйте значение параметра клавишей <Enter> – система построила отрезок.
! Совет. При ручном вводе параметров старайтесь не касаться мыши до фиксации данных клавишей <Enter>. В противном случае система «забудет» введенные данные и начнет отслеживать перемещение мыши.
При построении объектов в зависимости от ситуации вы можете свободно комбинировать автоматический и ручной ввод параметров.
Построим отрезок 3-4. Предположим, что точка 3 явно задана, а точка 4 отсутствует. Зато нам известны длина отрезка 35 мм и угол наклона 23 º относительно оси Х.
1. Укажем начальную точку отрезка 3, щелкнув мышью, фиксируя ее положение.
2. Заносим параметры отрезка в строку свойств. Двойным щелчком мыши активизируем поле длины отрезка Длина, введем значение 35 и зафиксируем параметр клавишей <Enter>.
3. Аналогично активизируйте поле угла наклона отрезка Угол, введите значение 23 и нажмите клавишу <Enter> – система построит отрезок.
Ввод параметров с использованием Геометрического калькулятора.
Задание 2. Самостоятельно постройте отрезки 1-6 – по координатам; 6-5 – указанием его начальной точки, длины и угла наклона; 4-5 – простым указанием его конечных точек.
Задавать параметры объекта можно еще одним способом – снимать их значения с ранее построенных объектов, используя Геометрический калькулятор.
Построим окружность с центром в точке О и радиусом, равным радиусу окружности на образце (рис. 76).
1. Нажмите кнопку Окружность
.
Щелчком мыши укажите центр окружности
в точке 7.
2. Для
автоматической генерации осей симметрии
включите кнопку С
осями
в панели
свойств.
3. Щелкните правой кнопкой мыши в поле Радиус панели свойств (рис. 77). На экране появится меню Геометрического калькулятора.
