4.4. Порядок выполнения упражнений
Дальнейшее изложение материала предполагает использование уже подготовленных заранее упражнений. Порядок выполнения упражнений дается в виде последовательности пронумерованных шагов.
В графической части файла упражнения слева расположен образец того, что должны получить в результате выполнения задания. Рядом с образцом находится само задание. Именно здесь вы должны выполнить все построения, следуя указаниям в методическом пособии.
После успешного выполнения упражнения закройте файл упражнения без записи.
4.4.1. Инструментальная панель Геометрия Упражнение 1 Запуск и отмена команд

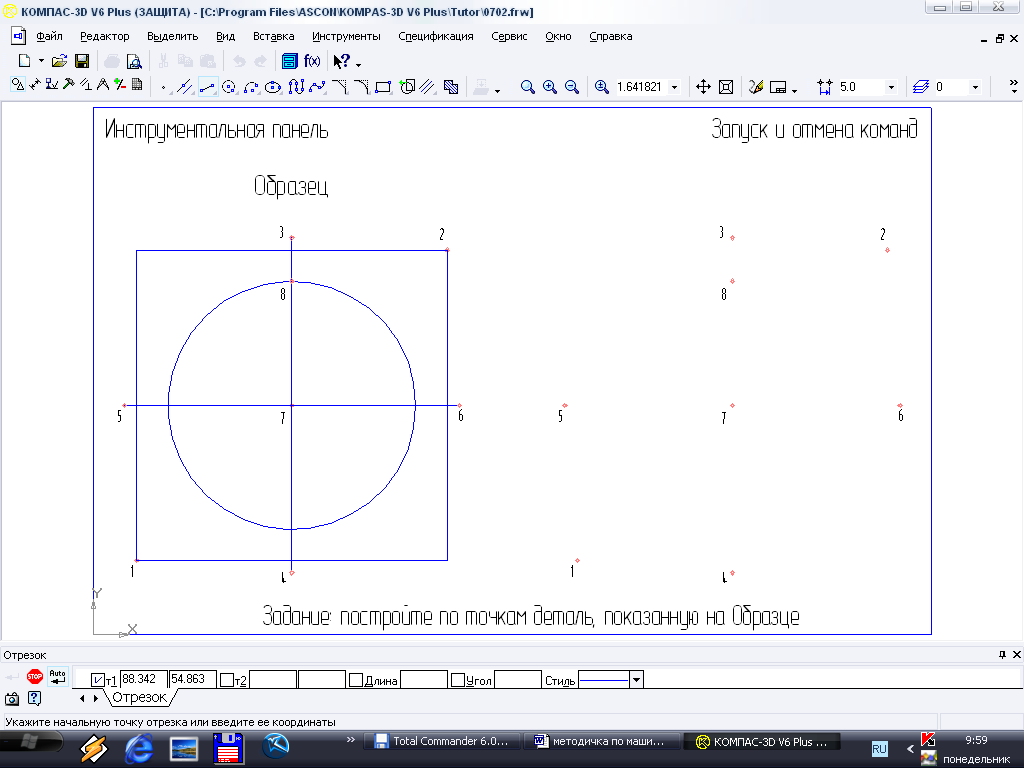

Задание. Используя проставленные в задании точки, постройте эскиз детали, показанной на образце (рис. 70).
Рис. 70. Упражнение 1

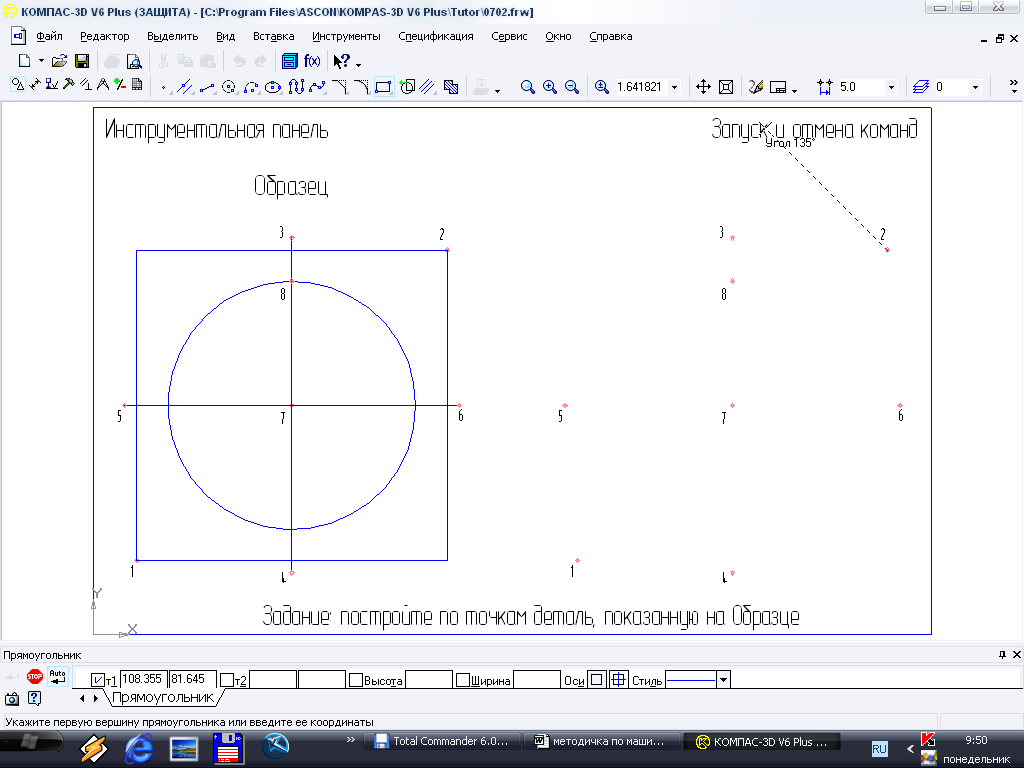

1. Щелкните на кнопке
Прямоугольник
в странице Геометрия
– система перейдет в режим построения
прямоугольников.
2. По умолчанию прямоугольник строится указанием двух вершин на любой из его диагоналей. Зафиксируйте первую вершину щелчком в точке 1.
3. Переместите курсор в точку 2 и зафиксируйте её щелчком мыши – система построит прямоугольник.
После включения команда Прямоугольник остаётся активной до тех пор, пока не будет завершена. Отменить запущенную команду можно следующими способами:
– запустить другую команду, текущая отключится автоматически;
– нажать клавишу <Esc> на клавиатуре;
– щелкнуть на кнопке Прервать
команду
в панели свойств.
4. Воспользуемся первым
способом. Щелчком на кнопке Окружность
на странице Геометрия
включите команду построения окружностей.
5. По умолчанию система вычерчивает окружность с заданным центром, проходящую через указанную точку. Щелкните в точке 7, зафиксировав центр.
6. Переместите курсор в точку 8 и зафиксируйте её щелчком мыши – система построит окружность.
7. Нажмите кнопку Отрезок
– система перейдет в режим построения
отрезков. Построение отрезка выполняется
указанием двух его конечных точек.
Укажите начальную точку отрезка, щелкнув
в точке 3.
8. Ведите отрезок до точки 4 – зафиксировав щелчком, система построит отрезок.
9. Для построения второго отрезка щелкните мышью в точках 5 и 6.
10. Нажмите клавишу <Esc> на клавиатуре, прервите работу команды Отрезок.

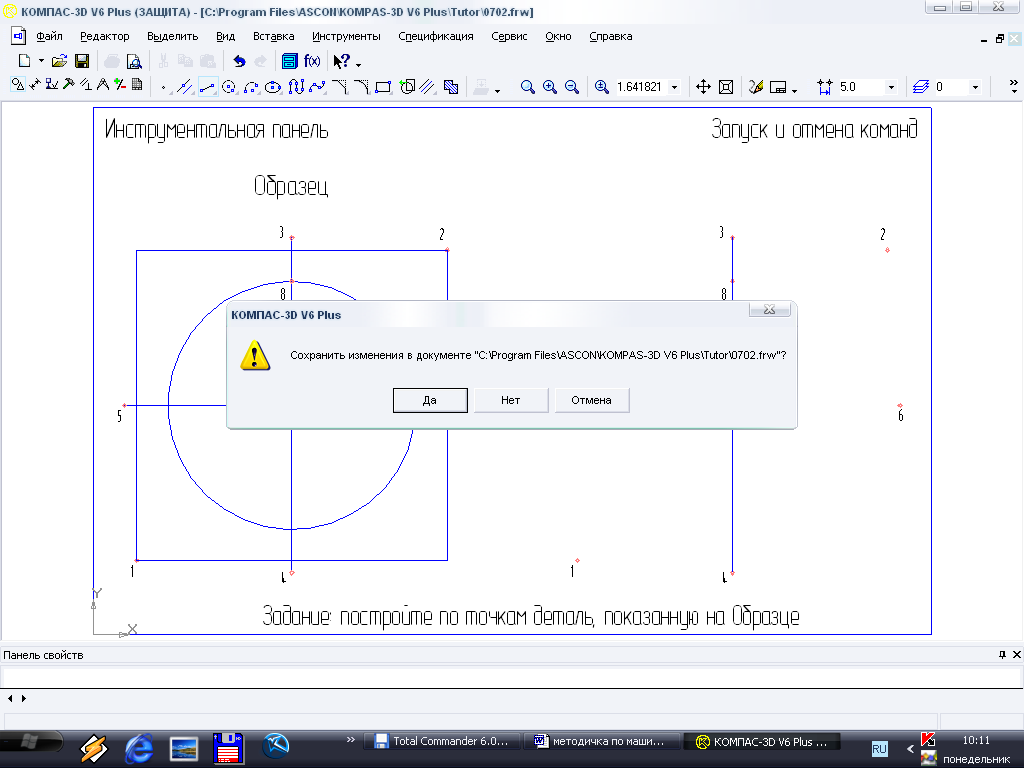

На этом выполнение первого упражнения закончено, и можно перейти к изучению следующего. Закройте текущий документ с помощью команды Файл – Закрыть. При этом появляется окно с вопросом системы «Сохранить изменения в документе?», отвечаем «нет». В таком случае упражнение останется в исходном состоянии и при необходимости может быть выполнено вновь (рис. 71).
Рис. 71. Запрос системы на сохранение документа
Упражнение 2 Расширенные панели команд
Большинство команд инструментальных панелей допускают несколько вариантов выполнения. Например, отрезок может быть построен различными способами. Для того чтобы получить доступ к иным вариантам черчения, необходимо вызвать панель Расширенных команд. Кнопки, имеющие расширенные команды, помечены черным треугольником в правом нижнем углу.

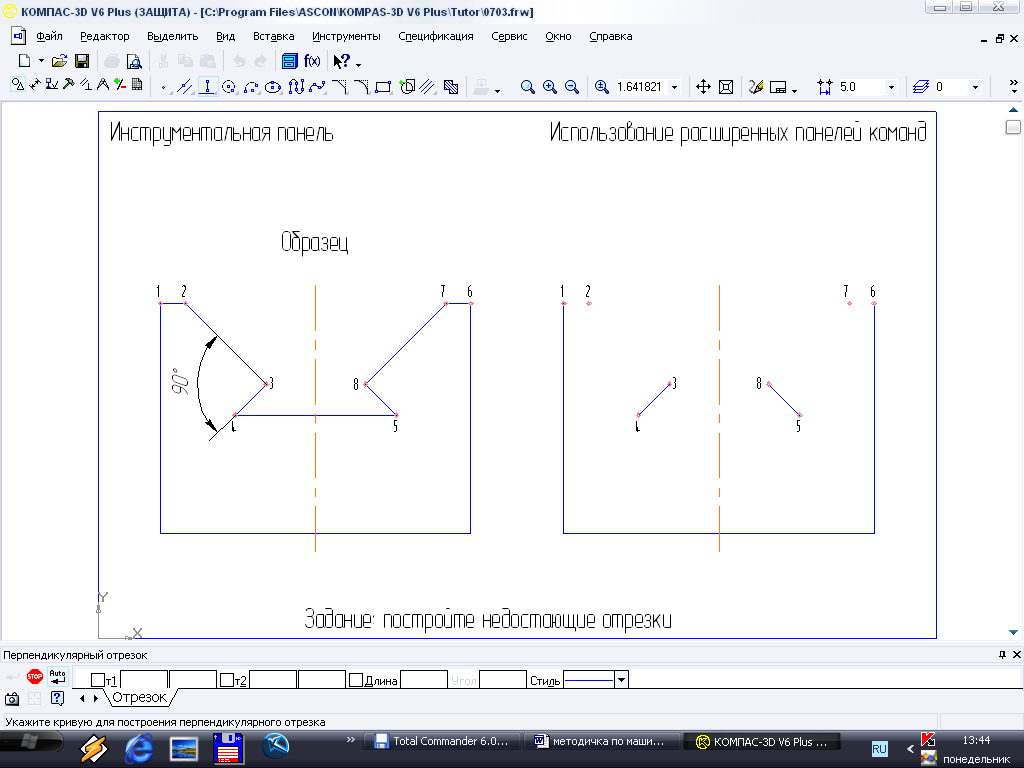

Задание. Постройте отрезки 1-2, 2-3 и 4-5, как показано на образце. Отрезок 2-3 должен быть перпендикулярен отрезку 3-4 (рис. 72).
Рис. 72. Упражнение 2
Выполнение задания начнем с построения отрезка 1-2. Он строится уже знакомым вам способом указания двух точек.
1. Нажмите кнопку Отрезок и укажите точки 1 и 2.
2. Построим отрезок 2-3. По условию он перпендикулярен отрезку 3-4. Строго перпендикулярно построить первым способом будет очень сложно, поэтому обратимся к расширенной панели команд и найдем там нужный вариант построения отрезка.

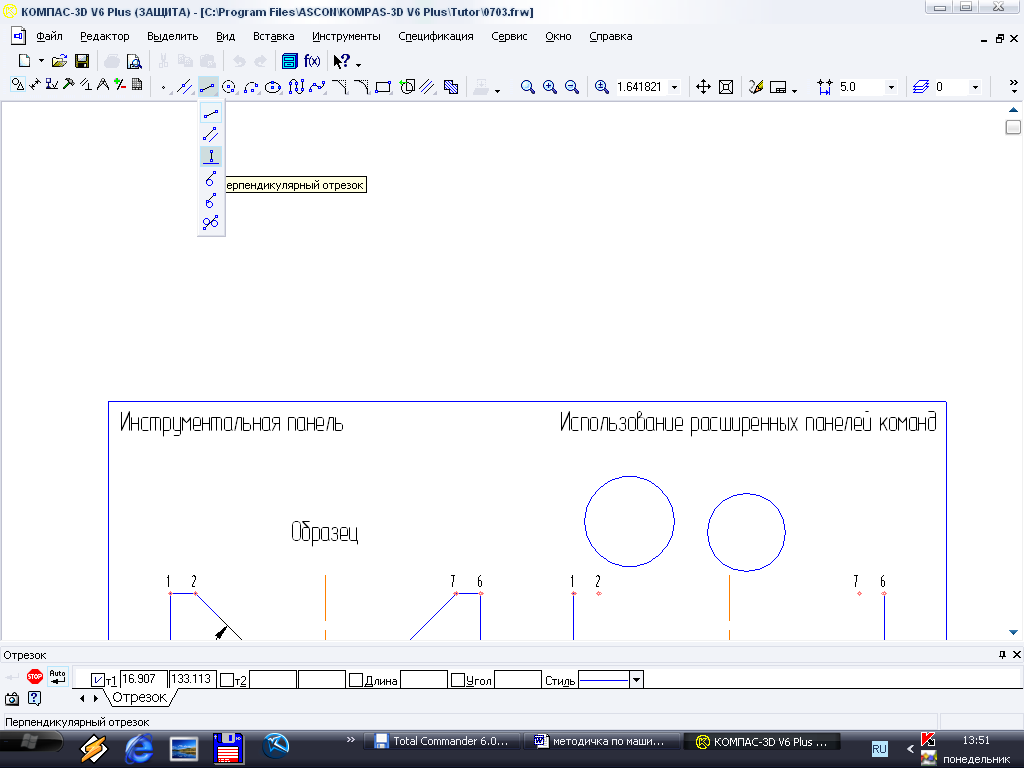

3. Для вызова Расширенной
панели команд
щелкните на кнопке Отрезок
и
не
отпускайте кнопку мыши. Открылась
дополнительная панель. Переместите
курсор на кнопку Перпендикулярный
отрезок
и отпустите кнопку мыши
(рис. 73).
Правильно выбрать кнопку поможет автоматически появляющийся ярлычок-подсказка.
Рис. 73. Вызов команды «Перпендикулярный отрезок»

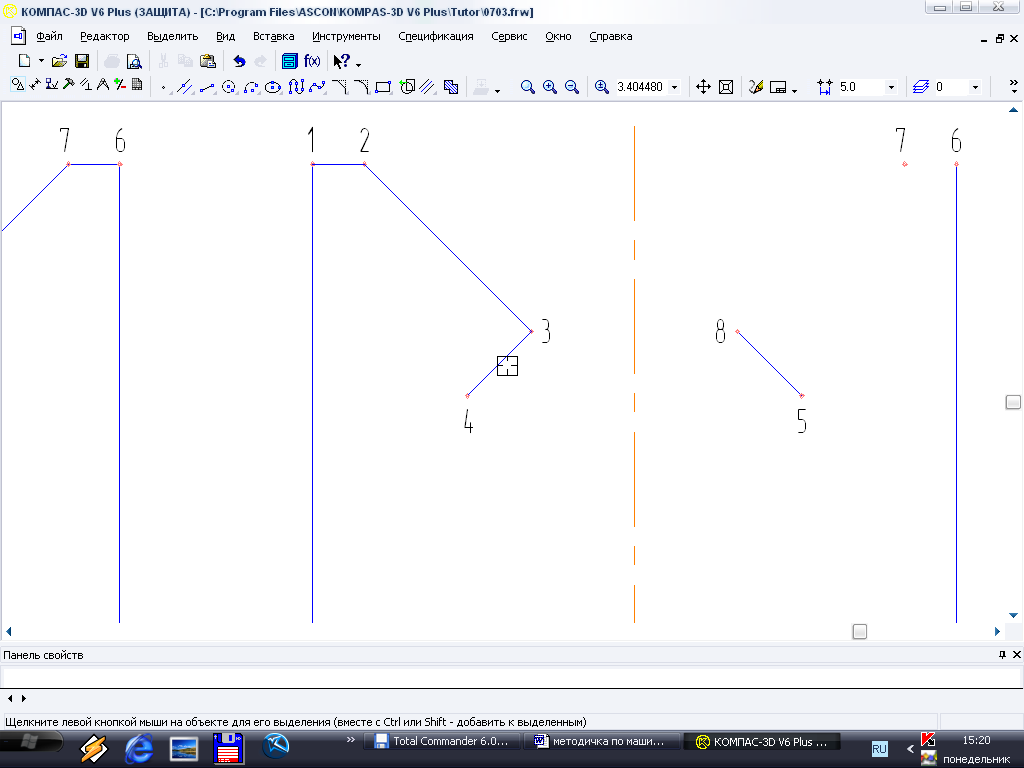

4. Курсор изменил свою форму – стал в виде мишени. Укажите мишенью любую точку отрезка 3-4. Все последующие отрезки будут строиться перпендикулярно этому отрезку (рис. 74).
5. Затем укажите точки 2 и 3 – система построит отрезок, перпендикулярный 3-4.
Укажите точки
Укажите отрезок
Рис. 74. Построение перпендикулярного отрезка
6. Отрезок 4-5 можно достроить любым способом.
7. Завершите построения любым способом, удобным вам.
