3.4. Перечень элементов и функциональных частей
1. Принципиальная схема должна сопровождаться перечнем элементов, который определяет состав СЭП и выполняется по следующим правилам. В поле чертежа над основной надписью на расстоянии не менее 12 мм от неё или в виде самостоятельного текстового документа формата А4. Основная надпись оформляется как у спецификаций сборочных единиц по форме 2 и 2а ГОСТ 2.104-06. Этому документу присваивается буквенно-цифровой код ПЭ3. В основной надписи после наименования устройства пишется фраза «Перечень элементов» шрифтом меньшего размера (рис. 281).
2. Перечень элементов оформляют в виде таблицы, заполняемой сверху вниз (рис. 54).
Рис. 54. Перечень элементов
3. Элементы записываются по группам в алфавитном порядке позиционных обозначений, располагая по возрастанию порядковых номеров.
4. Между группами рекомендуется оставлять несколько свободных резервных строк.
5. У групп однотипных элементов их наименование рекомендуется выносить в заголовок.
6. Для сокращения перечня допускается однотипные элементы с одинаковыми параметрами записывать одной строкой (С1… С5) , указывая в графе «Кол.» их общее количество.
7. Для каждого элемента приводится: позиционное обозначение, наименование, количество. В графе «Применение» рекомендуется указывать технические данные элемента.
Контрольные вопросы
1. Какой конструкторский документ называется электрической схемой?
2. Классификация электрических схем по назначению.
3. Правила выполнения и оформления структурных схем.
4. Условные графические обозначения радиоэлектронных устройств.
5. Стандартные позиционные обозначения на электрических схемах.
6. Правила выполнения и оформления принципиальных схем.
7. Перечень элементов и функциональных частей.
Рекомендуемая литература
1. Гервер, В.Л. Основы инженерной графики: учеб. пособие / В.Л. Гервер, А.А. Рывлина, А.М. Тенякшев. – М.: Кнорус, 2007. – 426 с.
2. Садовников, И.В. Выполнение электрических схем: метод. указания / И.В. Садовников. – Чита: ЧПИ, 1991. – 21 с.
Глава 4. Основы двухмерного проектирования
4.1. Запуск Компас - 3d V 6 Plus
Запуск системы в среде Windows осуществляется точно так же, как и запуск любых других Windows-приложений.
1. Передвиньте указатель мыши в нижний
левый угол экрана и щелкните на кнопке
Пуск
.
2. В главном меню Windows установите курсор на меню Все программы.
3. Затем указатель мыши поместите на меню АСКОН.

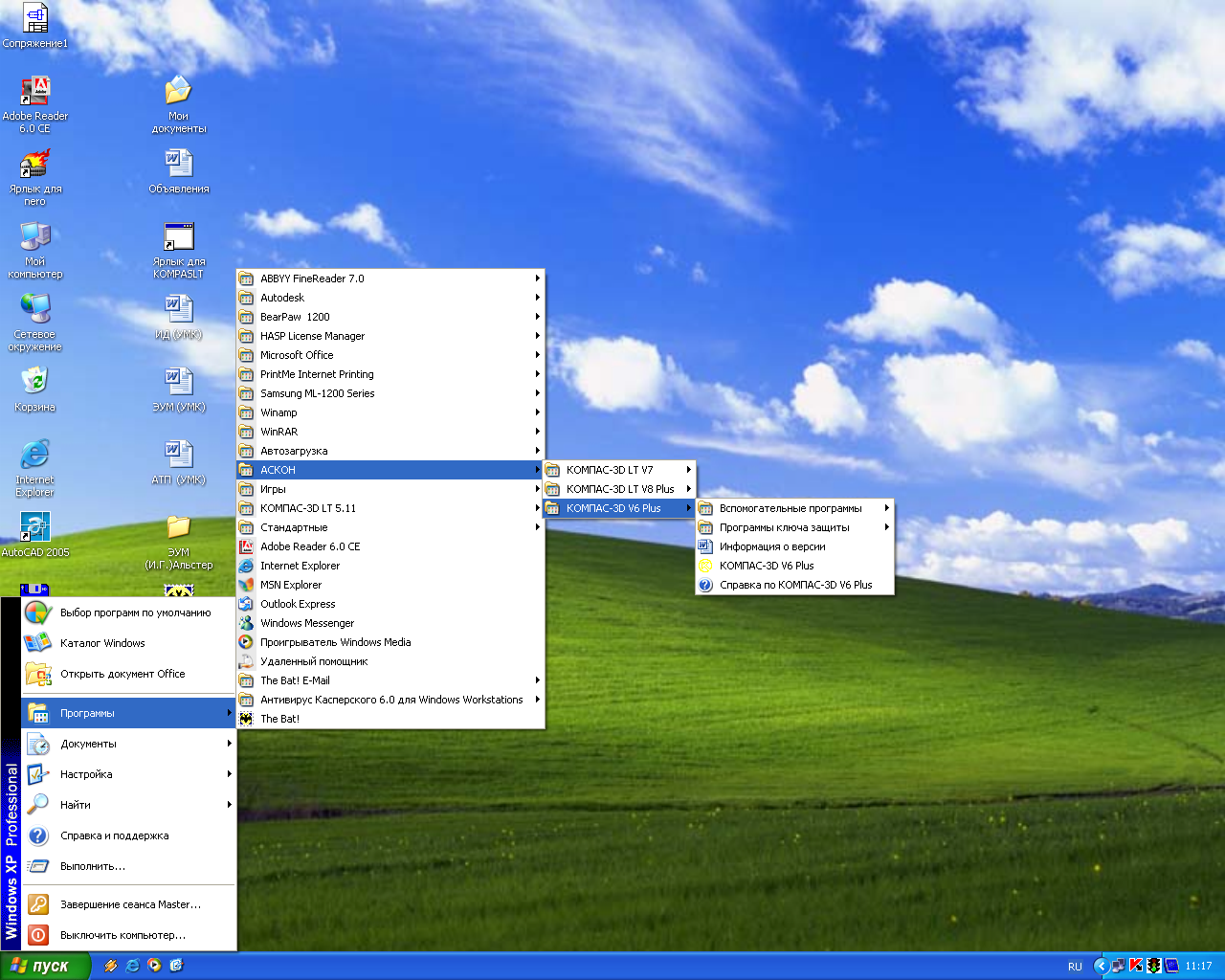

4. Теперь можно запустить программу. Для этого щелкните на пункте меню КОМПАС-3D V6 Plus – начинается процесс загрузки (рис. 55).
Рис. 55. Запуск программы КОМПАС-3D V6 Plus
5. Сразу после запуска на экране появится окно с информацией об отличии данной версии от профессионального варианта. Закройте это окно.
6. В инструментальной панели Стандартная
нажмите кнопку Создать
,
где вы увидите основные типы документов,
которые создаются в КОМПАС-3D
V6 Plus.
4.2. Основные типы документов
Электронные документы, которые создаются в КОМПАС-3D V6 Plus, как и любые другие документы, сохраняются на жестком диске в виде файлов.
С помощью этой программы можно создавать документы различных типов: чертежи, фрагменты, спецификации, текстово-графические документы, объемные модели. Тип документа зависит от рода хранящейся в нем информации. Каждому типу документа соответствует определенное расширение файла и собственная пиктограмма.

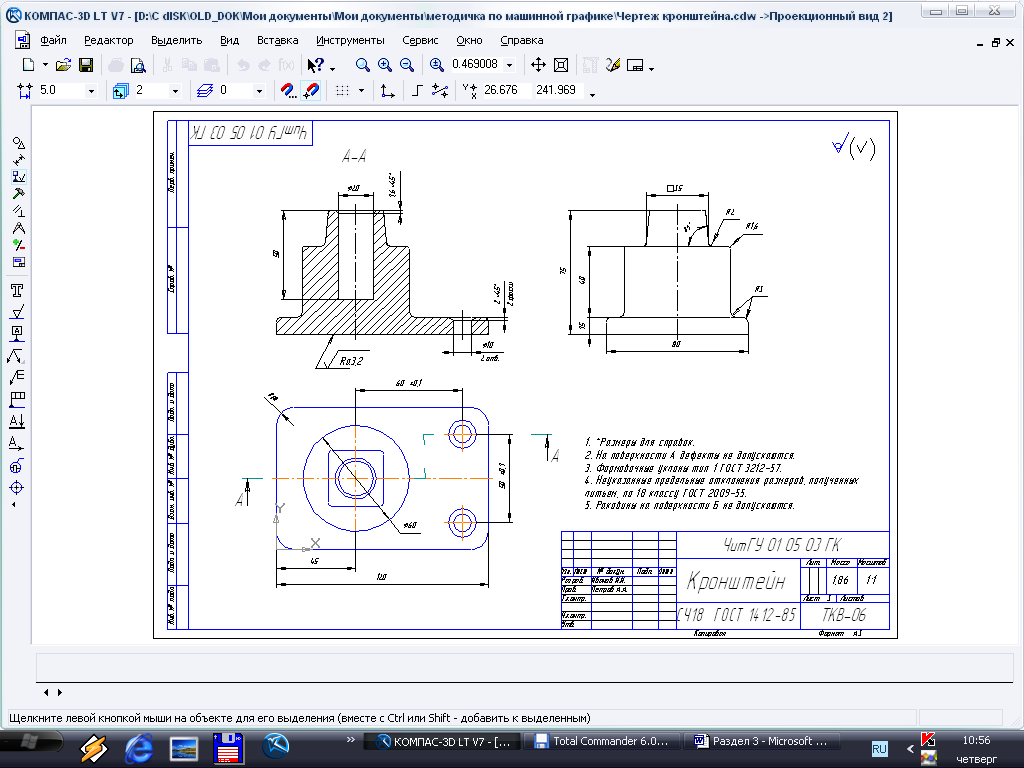

Чертеж является основным типом документа. Чертеж системы полностью соответствует листу чертежа, создаваемому конструктором на кульмане, и состоит из рамки, штампа технических требований, обозначения шероховатости поверхностей одного или нескольких видов. Некоторые из этих элементов могут отсутствовать на чертеже. Размер чертежа ограничен установленным для него форматом. Файл имеет расширение cdw (рис. 56).

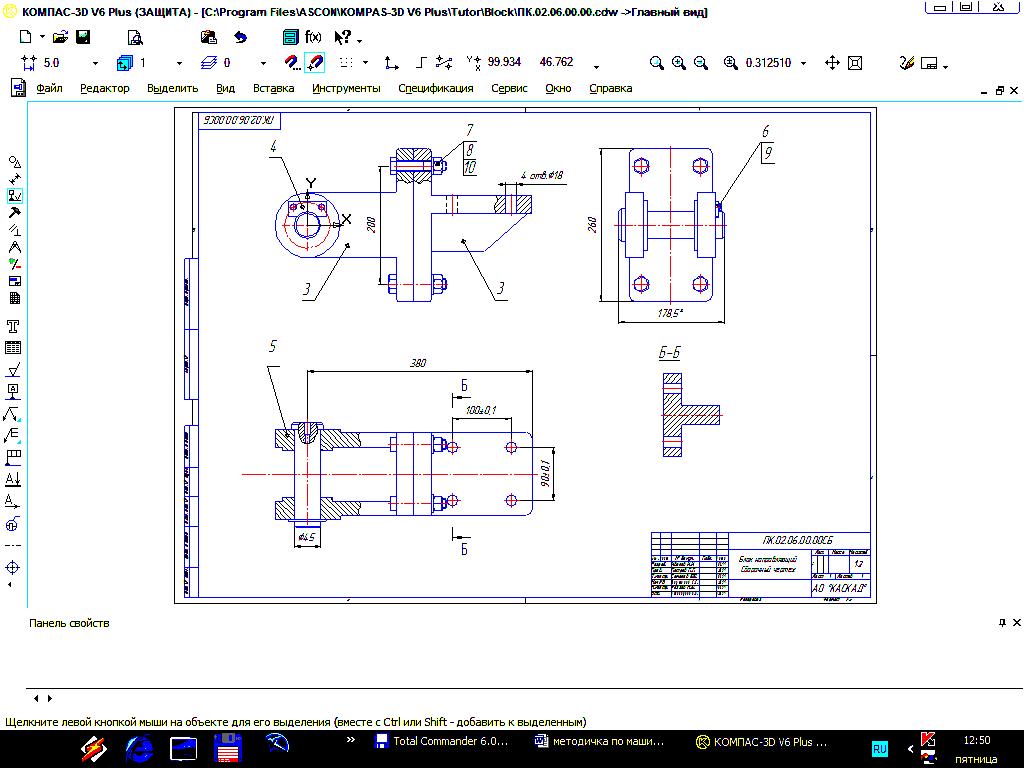

Рис. 56. Тип документа – чертеж
Фрагмент КОМПАС-3D V6 Plus, в отличие от чертежа, полностью лишен элементов оформления и представляет собой пустой электронный лист неограниченного размера. Файл фрагмента имеет расширение frw (рис. 57).
Рис. 57. Тип документа – фрагмент

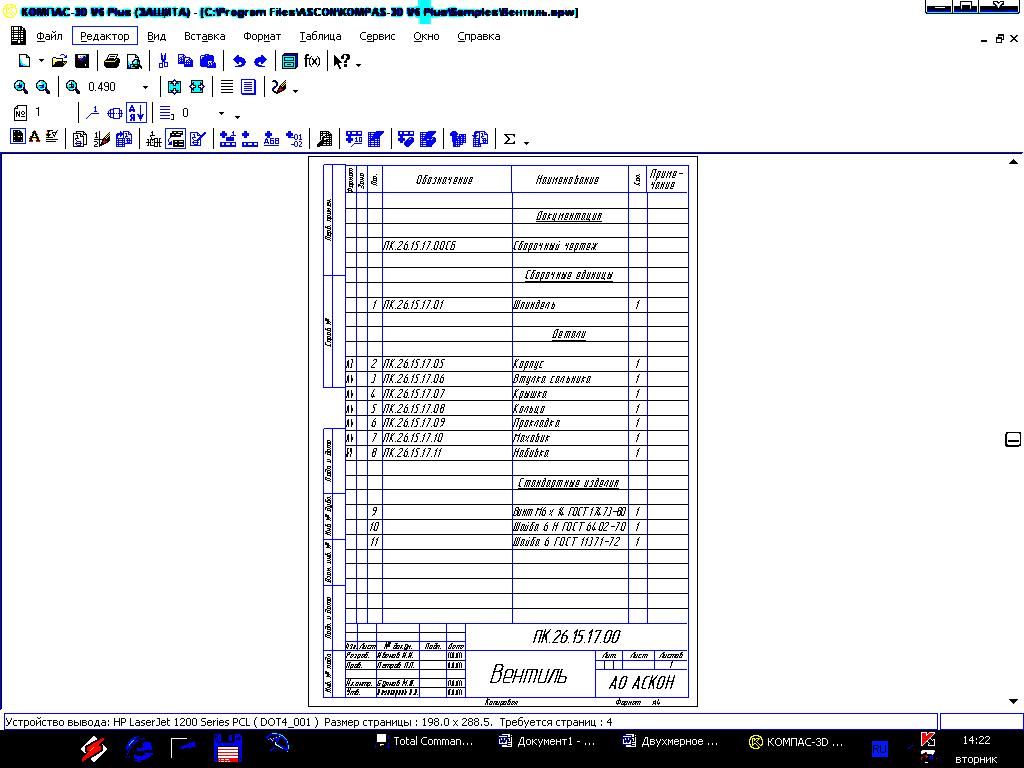

Спецификация — это табличный документ, содержащий информацию о составе сборки. Она может быть многостраничной. Спецификация оформляется рамкой и основной надписью. Файл спецификации имеет расширение spw (рис. 58).
Рис. 58. Спецификация Рис. 59. Текстовой документ
Текстовой документ содержит преимущественно текстовую информацию, однако может включать в себя изображения чертежей, фрагментов и трехмерных моделей. Он может быть многостраничным. Файл текстового документа имеет расширение kdw (рис. 59).
