2.1.2 Определение взаимосвязей и построение илм

В информационно-логической модели базы данных могут быть представлены следующие виды взаимосвязей:

связь 1 к 1 предполагает, что в каждый момент времени одному экземпляру сущности А соответствует не более одного экземпляра сущности В;

связь 1 к М предполагает, что одному экземпляру сущности А соответствует ноль, один или несколько экземпляров сущности В;

связь М к М предполагает, что в каждый момент времени одному экземпляру сущности А соответствует ноль, один или несколько экземпляров сущности В и наоборот.

Взаимосвязи информационных объектов базы данных представлены в таблице 2.

Таблица 2 – Взаимосвязь информационных объектов

Главный информационный объект	Подчиненный информационный объект	Ключ связи	Тип отношения
Груз	Карточка	Код	1 к М
Заявитель	Карточка	Код	1 к М
Сотрудник	Карточка	Код	1 к М
Тип груза	Груз	Код	1 к 1
Карточка	Карточка	Код	М к М
Результат	Карточка	Код	1 к М

Информационно-логическая модель базы данных отражает структуру информационных объектов и показывает, по каким атрибутам осуществляется взаимосвязь информационных объектов.

Принципы построения информационно-логической модели:

• все информационные объекты должны быть разбиты на уровни;

• информационные объекты одного уровня должны быть построены в одну линию;

• взаимосвязь объектов обозначается выходом стрелки из главного информационного объекта по правому краю, и входом стрелки в подчиненный информационный объект по левому краю;

• наименования объектов на краях стрелок должны совпадать;

• стрелки взаимосвязей по возможности не должны пересекаться.

С учетом выше описанных принципов построения информационно- логической модели и описанных взаимосвязей можно построить информационно-логическую модель базы данных, представленную на рисунке 5.

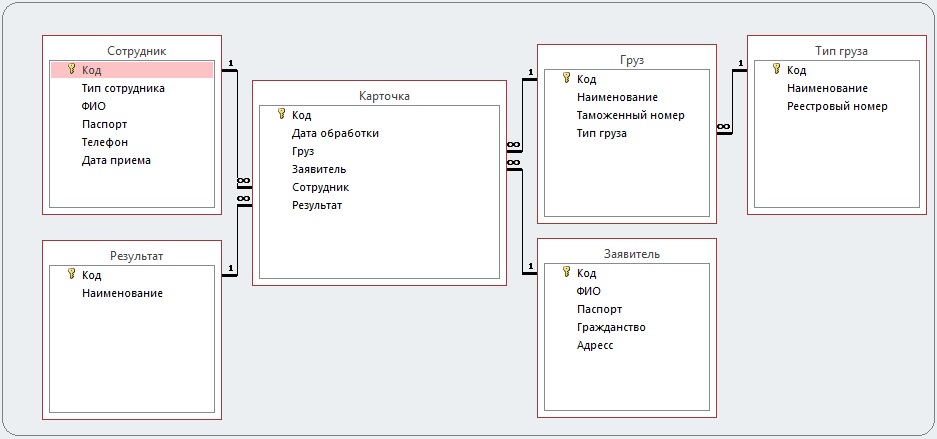

Рисунок 5 – Информационно-логическая модель

2.2 Разработка технологии решения задачи

2.2.1 Технология ввода и накопления входной информации

Решение задачи автоматизированной системы представляет собой реализацию базы данных, которая выполняет функции хранения и учета информации автоматизированной системы, и реализации приложения взаимодействующего с базой данных и выполняющего все основные функции автоматизированной системы. В общем виде технология решения задачи содержит входную информацию, выходные документы, базу данных и взаимодействие документов базы данных через функции автоматизированной системы:

• ввод и накопление информации автоматизированной системы;

• поиск путевого листа;

• формирование документа «Карточка».

При реализации автоматизированной системы необходимо учитывать источники информации, используемые для таблиц базы данных.
