71. Схема теплоизоляционной конструкции в общем случае и назначение ее элементов. Классификация теплоизоляции по способу устройства с применением соответствующих материалов.

Сборную теплоизоляцию выполняют из изделий (блоков, скор­луп, плит, кирпича и др.). изготовленных на заводах теплоизоля­ционных Материалов. Сборные изделия укладывают из холодные и горячие поверхности насухо или по мастичной подмазке из асбозурита, мастик или вяжущих растворов имеющих коэффициент теп­лопроводности. близкий к коэффициенту самой изоляции.

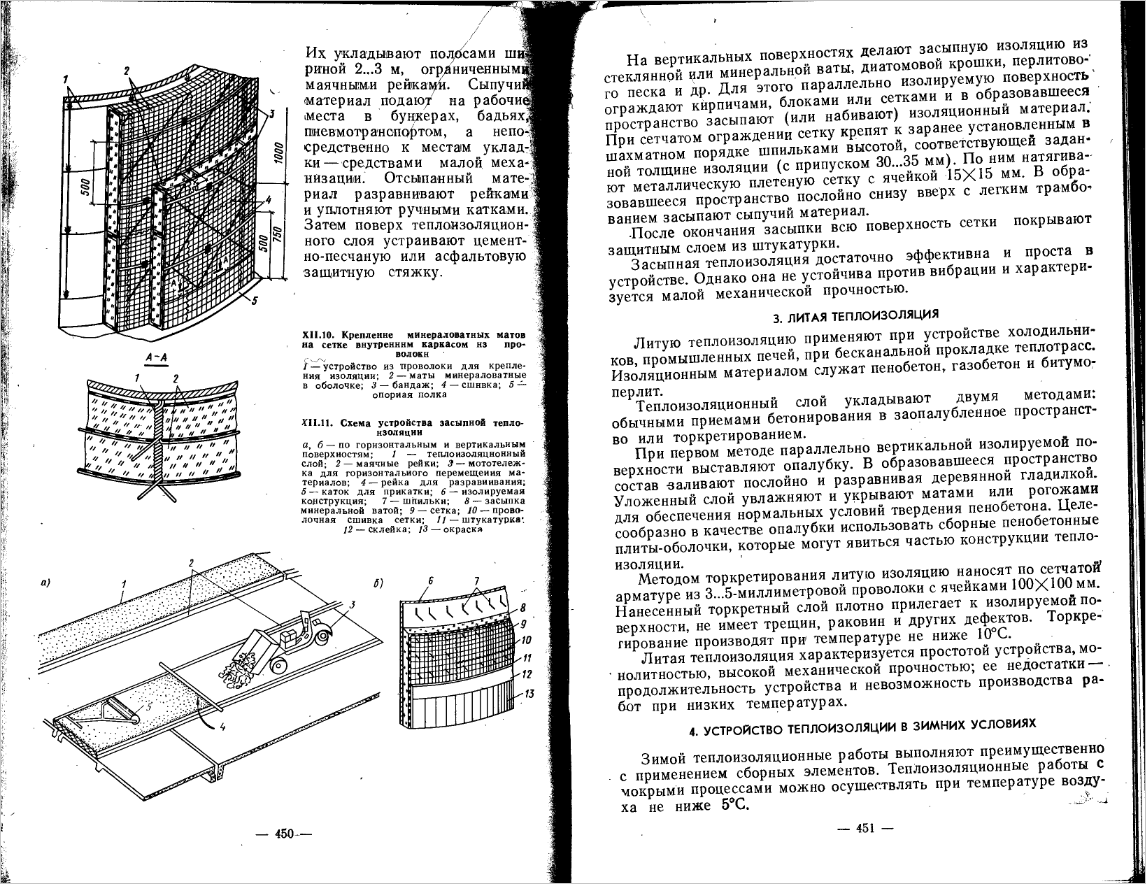

При теплоизоляции плоских и криволинейных поверхностей плиты укладывают горизонтальными полосами снизу вверх насухо или на тонком слое мастики с промазкой швов. Нижний ряд плит устанавливают на опорную планку. Плиты крепят стяжками из проволоки (рис. XII.10), расположенными на внутреннем каркасе, штырями и крючками, приваренными к изолируемой поверхности или закрепленными во втулки. Защитный штукатурный слой нано­сит по проволочной сетке. До устройства теплоизоляционного слоя бетонные или кирпичные стены и перегородки должны быть ошту­катурены. Обмазочную пароизоляцию выполняют битумной ма­стикой не менее чем в два слон толщиной по 1...1.5 мм. Теплоизо­ляционные плиты крепит между деревянными рейками. Первый слой наклеивают на сплошном слое битума, а последующие слои—. полосовой или точечной наклейкой с перевязкой швов. Неплотно­сти в швах зашпатлевывают мастикой из битума и теплоизоляци­онного материала.

После установки всех плит и заделки швов поверхность ошту­катуривают по сетке.

При теплоизоляции перекрытий первый слой теплоизоляционных плит наклеивают по пароизоляционному слою на битумной масти­ке. Последующие слон укладывают насухо или на мастике с пере­вязкой швов. Швы проконопачивают и промазывают горячим биту­мом. Сверху теплоизоляционный слой оклеивают слоем пергамина на битумной мастике, а затем устраивают бетонную стяжку.

По горизонтальным и вертикальным поверхностям строительных конструкций применяют засыпную теплоизоляцию.

При устройстве теплоизоляции по горизонтальным поверхнос­тям (бесчердачные кровли, перекрытия над подвалом) изоляцион­ным материалом служит преимущественно керамзит или перлит.

Их укладывают полосами шириной 2...3 м, ограниченными маячными рейками. Сыпучий Материал подают из рабочие места _в бункерах, бадьях пневмотранспортом. Отсыпанный мате­риал разравнивают рейками и уплотняют ручными катками. Затем поверх теплоизоляцион­ного сдоя устраивают цементно-песчаную или асфальтовую защитную стяжку.

На вертикальных поверхностях делают засыпную изоляцию из стеклянной или минеральной ваты, диатомовой крошки, перлитово­го песка и др. Для этого параллельно изолируемую поверхность ограждают кирпичами, блоками или сетками и в образовавшееся пространство засыпают (или набивают) изоляционный материал.' При сетчатом ограждении сетку крепит к заранее установленным в шахматном порядке шпильками высотой, соответствующей задан­ной толщине изоляции (с припуском 30...35 мм). По ним натягива­ют металлическую плетеную сетку с ячейкой 15X15 мм. В обра­зовавшееся пространство послойно снизу вверх с легким трамбо­ванием засыпают сыпучий материал.

После окончания засыпки всю поверхность сетки покрывают защитным слоем из штукатурки.

Засыпная теплоизоляция достаточно эффективна и проста в устройстве. Однако она не устойчива против вибрации и характери­зуется малой механической прочностью.

Литую теплоизоляцию применяют при устройстве холодильни­ков, промышленных печей, при бесканальной прокладке теплотрасс Изоляционным материалом служат пенобетон, газобетон и бнтумоперлит.

Теплоизоляционный слой укладывают двумя методами: обычными приемами бетонирования в заопалубленное пространст­во или торкретированием.

При первом методе параллельно вертикальной изолируемой по­верхности выставляют опалубку. В образовавшееся пространство состав наливают послойно и разравнивая деревянной гладилкой. Уложенный слой увлажняют и укрывают матами или рогожами для обеспечения нормальных условий твердения пенобетона. Целе­сообразно в качестве опалубки использовать сборные пенобетонные плиты-оболочки, которые могут явитьсячастью конструкции тепло­изоляции.

Методом торкретирования литую изоляцию наносит по сетчатой¹ арматуре из 3..5-миллиметровой проволоки с ячейками 100X100 мм.

Нанесенный торкретный слой плотно прилегает к изолируемой по­верхности, не имеет трещин, раковин и других дефектов. Торкре-тирование производят при температуре не ниже 10°С-

Литая теплоизоляция характеризуется простотой устройства, мо­нолитностью, высокой механической прочностью; ее недостатки — продолжительность устройства и невозможность производства ра­бот при низких температурах.
