24 Простые грузоподьемные машины(домкраты, тали , лебедки,подьемники). Их конструктивные схемы, основные параметры, область применения.

Грузоподъемной машиной (ГПМ) называется устройство для перемещения груза или людей в вертикальной или  близкой к ней наклонной плоскости. Грузоподъемные машины — краны, подъемники и лебедки — в отличие от специальных машин относятся к машинам общего назначения.

Первая группа включает простейшие машины: домкраты, тали и лебедки, используемые в основном в качестве вспомогательного оборудования на монтажных и других работах;

Домкраты

Это стационарный, переносной или передвижной грузоподъемный механизм для подъема и фиксации на заданной высоте тяжелых предметов. Домкрат может использоваться как самостоятельное устройство при выполнении ремонтных или строительных работ, так и в составе более сложных механизмов (кранов, подъемников, прессов и т.д.)

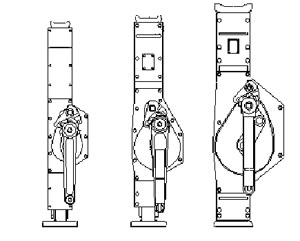

Простые и удобные реечные домкраты:

Основной деталью реечного домкрата является грузонесущая стальная рейка с опорной чашкой для груза. Важная особенность реечного домкрата это низкое расположение подъемной площадки. Нижний конец рейки (лапа) имеет прямой угол для подъема грузов с низко расположенной опорной поверхностью. Поднятый на рейке груз удерживается стопорными устройствами. По типу передаточного механизма реечные домкраты делятся на рычажные и зубчатые. В первом случае рейка выдвигается качающимся приводным рычагом, во втором - шестерней, вращаемой приводной рукояткой. Домкраты грузоподъемностью до 6 тонн имеют одноступенчатую передачу, от 6 до 15 тонн-двухступенчатую, свыше 15 тонн-трехступенчатую. Домкраты работают как в вертикальном , так и в горизонтальном положении. Эти приспособления простыи удобны в обслуживании, ремонтопригодность их высокая. Еще к их достоинствам относят большой рабочий ход и высоту подъема, компактность, плавность хода, высокий КПД (до 0,85).



Надежные и устойчивые винтовые домкраты:

Главная деталь винтового домкрата это винт с шарнирно-закрепленной грузоопорной чашкой, приводимый во  вращение рукояткой. Роль несущих элементов выполняют стальной корпус и винт. В зависимости от направления  вращения рукоятки винт поднимает или опускает откидной подхват. Удержание груза в нужном положении  происходит за счет торможения винта, что обеспечивает безопасность работы. Для горизонтального перемещения  груза используется домкрат на салазках, снабженных винтом. Грузоподъемность винтовых домкратов- до 15т. Основные преимущества винтовых домкратов: значительный рабочий ход и высота подъема, малый вес, низкая цена. Винтовой домкрат в большинстве случаев надежен в эксплуатации. Это обусловлено тем, что груз фиксирует трапецеидальная резьба и при его подъеме гайка вращается вхолостую. Кроме того, к достоинствам этих инструментов относят прочность и устойчивость, а также то, что они могут работать без дополнительных подставок.

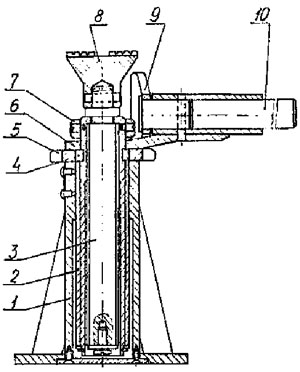

На рисунке: . 1-Корпус  2-Наружный винт 3-Внутренний винт 4-Шпонка 5- Храповик 6.- Поворотная рукоятка 7-Кольцо 8-Головка 9- Вращающаяся «собачка» 10- Рукоятка

Мощные гидравлические домкраты:

Гидравлические домкраты, как следует из названия, работают на жидкости. Такие домкраты различаются по конструкции (одно-и двухплунжерные) и по типу привода (ручные периодического действия или электрические непрерывного действия). Основные несущие элементы: корпус, выдвигаемый поршень (плунжер)и рабочая жидкость (как правило, гидравлическое масло). Корпус является направляющим цилиндром для поршня и резервуаром для рабочей жидкости. Усиление от приводной рукоятки передается через рычаг на нагнетающий насос. при движении вверх жидкость из резервуара подается в полость насоса, а при нажатии нагнетается в полость рабочего цилиндра, выдвигая плунжер. Обратному перетеканию жидкости препятствуют всасывающий и нагнетательный клапаны. К достоинствам гидравлических домкратов относится жесткость конструкции, устойчивость, плавность хода, точность торможения, большая грузоподъемность, компактность, небольшое усилие на приводной рукоятке, высокий КПД (0,75-0,8).Устройство гидравлического домкрата позволяет поднимать грузы с минимальной высоты почти у основания конструкции. Это расширяет сферу его применения по сравнению с механическим домкратом. К недостаткам можно отнести малую скорость, небольшую высоту подъема за один рабочий цикл, сложность конструкции (перевозить и хранить гидравлический домкрат можно только в вертикальном положении, иначе рабочая жидкость может вытечь из резервуара). Еще одна трудность это невозможно точно отрегулировать высоту опускания. Кроме того, у таких домкратов могут произойти значительно более серьезные поломки, чем у механических подъемных устройств.

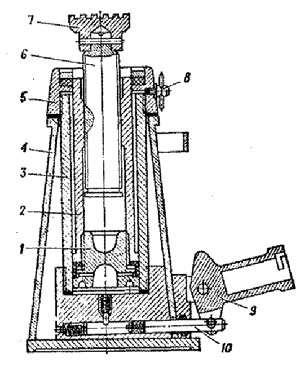

На рисунке

1- поршень; 2 - шток; 3 - рабочий цилиндр; 4 - корпус домкрата; 5 - крышка; 6 - рабочий винт; 7 - головка домкрата; 8 - пробка отверстия для выпуска воздуха; 9 - рычаг привода; 10 - плунжер.



Тали

Для вертикального подъема и опускания грузов в любом кране используют таль. Таль представляет собой подъемный механизм, состоящий из бобины, редуктора, роликов, привода и крюка, органов управления. В зависимости от привода тали подразделяются на электрические тали и ручные. В зависимости от типа механизма тали делят на червячную, шестеренчатую, рычажную и прочие тали. Электрические и ручные тали могут быть стационарными или передвижными. Стационарные тали устанавливаются только для выполнения операций подъема и опускания грузов. Передвижные тали позволяют не только поднимать груз, но и перемещать его горизонтально. Перемещение подъемника осуществляется по монорельсовому пути или пролетной балке. Простота конструкции, небольшие размеры, делают передвижную таль незаменимым помощником при погрузочно-разгурзочных работах, на производстве, в складском хозяйстве и при проведении ремонтов (например, ремонт двигателя в автомастерской). Электрическая таль оснащается двигателем переменного тока 220-380 В, с частотой тока 50 Гц. Управление электроприводом осуществляется с помощью дистанционного пульта управления. Работа ручной тали осуществляется мастером с помощью рычажно-храпового механизма со стопором. Для облегчения усилия используется редуктор. Тали ручные червячные предназначены для подъема грузов при производстве различных ремонтных, монтажных и других работ.

Стационарные тали могут быть подвешены стационарно или на передвижную кошку когда есть необходимость в горизонтальном перемещении поднимаемых грузов. Передвижные тали червячные предназначены для подъема и передвижения груза по подвесному монорельсовому пути двутаврового профиля. Тали применяются в качестве механизма подъема и механизма передвижения груза для ручного однобалочного крана. Тали ручные червячные изготавливаются в соответствии с ГОСТ 28408-89 в обычном и взрывобезопасном исполнении, для умеренного и тропического климата. Таль может эксплуатироваться как в закрытых помещениях, так и на открытом воздухе; в части воздействия климатических факторов таль должна соответствовать исполнению "У", категории 1 по ГОСТ 151550-69. Разрешается эксплуатация тали при температуре окружающей среды не ниже минус 20°С.

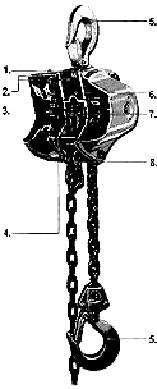

Таль шестеренчатая. Это агрегат компактных размеров, имеющий высокую мощность, малое усилие при подъеме груза, фрикционные диски большой толщины без асбеста и многое другое. При изготовлении таль шестеренчатая покрывается защитным средством из стойкой печной эмали. Современные приспособления, выполненные с использованием новых технологий, соответствуют международным стандартам безопасности.  1. Стальной штампованный корпус; 2. Двойное защитное покрытие: Покрытия ручного цепного колеса и тормоза разработаны, чтобы максимально защитить детали от влаги и грязи; 3. Тормозной механизм; 4. Двойные надежные защелки у трещотки;  для дополнительных гарантий безопасности установлена двойная защелка у трещотки; 5. Нижний и верхний крюк; 6. Направляющие грузовой цепи; 7. Игольчатый подшипник; 8. Закрепление конца каната.

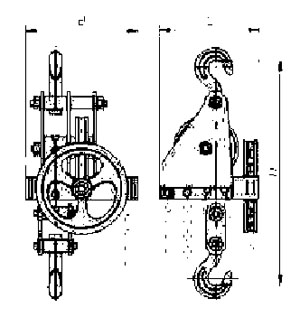

Таль червячная

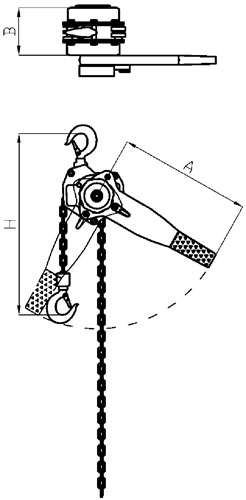

Таль рычажная. Она широко применяется при работе в мастерских локального и промышленного назначения. Сегодня таль рычажная обладает следующими характеристиками: 1.Номинальная грузоподъемность – 500-9000 кг 2.Рациональный подъем и размещение 3.Кованый крюк 4.Безопасные крюковые защелки 5.Ударопрочная конструкция. Также таль рычажная соответствует стандартам безопасности СЕ.
