7.2. Деревянные перекрытия
Деревянные перекрытия состоят из балок, щитов, подшивных потолков, полов, утеплителя.
Балки – основная несущая конструкция, готовят из цельной или клееной древесины, в зависимости от числа черепных брусков, подразделяются на следующие типы (ГОСТ 4981-87):
БЦ 0 – из цельной древесины без черепных брусков;
БЦ 1 – то же, с одним черепным бруском;
БЦ 2 – то же, с двумя черепными брусками;
БК 0 – из клееной древесины без черепных брусков;
БК 1 – то же, с одним черепным бруском;
БК 2 – с двумя черепными брусками.
В зависимости от обработки балки подразделяются на два вида:
1) с защитой биоразрушения (антисептирование);
2) с защитой от биоразрушения и возгорания.
Балки выпускают длиной 2990–4590; высотой 150, 175, 180 и шириной:
БЦ0, БК0 – (50±2);
БЦ 1, БК 1 – (90±4);
БЦ 2, БК 2 – (130±6).

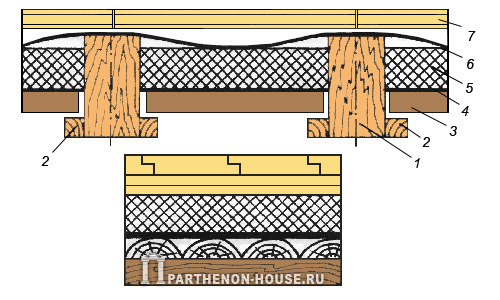

Рис. 57. Перекрытия по деревянным балкам из цельной древесины (1 – деревянная балка из цельной древесины, 2 – черепной брусок, 3 – деревянный щит, 4 – пароизоляция, 5 – утеплитель, 6 – гибкая прокладка, 7 – чистый пол)
Балки изготавливают из древесины хвойных пород, а черепные бруски – из хвойных и лиственных (осины, ольхи) пород.
Требования к качеству древесины:
– сквозные трещины, выходящие на торец, допускаются длиной до 10 мм, на пластях и кромках глубиной до 12 мм и суммарной длиной не более ⅓ длины балки, трещины в черепных брусках, не выходящие на торец, допускаются длиной до 100 мм.
– сучки гнилые, табачные, загнившие, несросшиеся, находящиеся на кромках, не допускаются;
– влажность древесины для изготовления балок из цельной древесины до 20%, клееных – 12 ± 3%.
Для предохранения балок от загнивания и для просыхания тепло- и звукоизоляционного слоя необходимо предусматривать вентиляцию перекрытия (устанавливают решетки в углах комнат или через щелевые плинтусы).
Черепные бруски для опирания на них щитов перекрытия крепят к балкам гвоздями 4 100мм с шагом 200 мм, причём крайний гвоздь на черепном бруске должен забиваться не ближе 95 мм от торца черепного бруска. Отклонения в расстоянии между гвоздями ± 10 мм, а между гвоздями и кромкой ± 3 мм. При сборке нужно следить, чтобы гвоздь проходил через черепной брусок и входил в балку, в противном случае гвоздь вытащить и забить новый. В сучки гвозди не забивать.

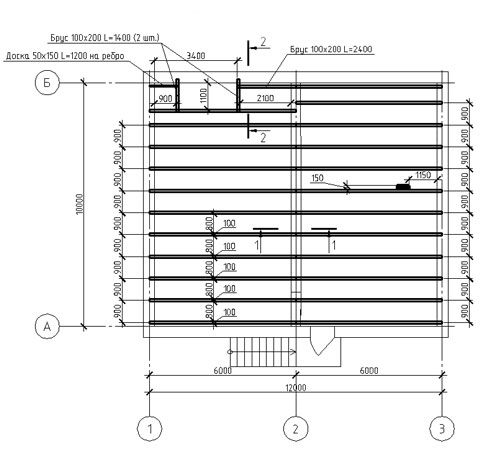

Рис. 58. Пример раскладки деревянных балок перекрытия
После сборки (сколотки) балки подвергают биологической защите, т.е. антисептируют и маркируют штампом из несмываемой краски. Хранят балки в штабелях на прокладках, разложив их по маркам.

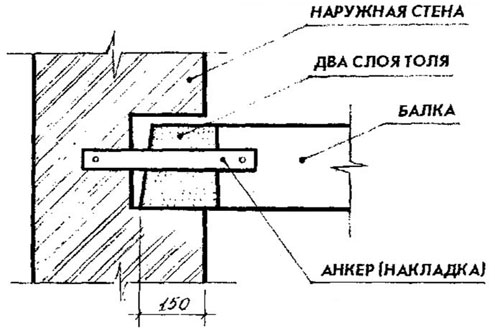

Рис. 59. Пример опирания деревянной балки на кирпичную стену
Щиты укладывают на черепные бруски. Щиты в соответствии с ГОСТ 1005-86 готовят из древесины хвойных и лиственных (ольхи, осины, тополя, берёзы, липы) пород влажностью до 22%. Для изготовления щитов можно применять пиленые обрезные доски, очищенные от коры.
7.3. Железобетонные перекрытия
В современном капитальном строительстве зданий наиболее распространены железобетонные перекрытия, отличающиеся ценными качествами – высокой прочностью, долговечностью, несгораемостью и водостойкостью. По способу выполнения железобетонные перекрытия бывают сборные и монолитные.
Основной вид сборных междуэтажных железобетонных перекрытий – перекрытия из плит или из панелей. Конструктивной основой таких перекрытий являются плиты или панели – крупные железобетонные элементы (сплошные, ребристые, с пустотами), выпускаемые заводами железобетонных изделий. Плиты выпускаются длиной, равной модульному шагу, шириной 0,8–1,6 м. Наиболее эффективными являются панели размером «на комнату», применение которых позволяет сократить количество монтажных единиц в здании. Панели и плиты укладывают на стены и прогоны по слою цементного раствора, причём глубина концов панелей, опирающихся на стены, должна быть не менее 100 мм, на кирпичные стены – 120 мм. Продольные швы между панелями необходимо заполнять раствором марки «100». Для соединения перекрытий со стенами и увеличения общей жёсткости здания концы панелей, опирающиеся на наружные стены, скрепляют со стеной анкерами. При опирании на внутренние стены панели связывают между собой также анкерами. При устройстве междуэтажных перекрытий по панелям укладывают слой звукоизоляции толщиной 20–50 мм, состоящий из шлака, минеральной ваты или песка. Звукоизоляцией может быть также 40–60-миллиметровый слой лёгкого бетона (шлакобетона, керамзитобетона). Пол в междуэтажных перекрытиях укладывают по звукоизоляционному слою (если он достаточно жёсткий) или по звукоизоляционным прокладкам из обрезков древесностружечных плит или листовой резины. При устройстве чердачных перекрытий по железобетонным панелям или плитам укладывают слой пароизоляции, а затем утеплителя. Пароизоляция предохраняет утеплитель от увлажнения водяными парами, поднимающимися из помещений, и конденсатом. В качестве пароизоляции используется слой пергамина, укладываемый по панелям, или битумная смазка поверхности панелей, соприкасающейся с утеплителем. В чердачных перекрытиях пароизоляционный слой располагают под утеплителем, а в перекрытиях над подпольем, над подвалом, под полом эркеров – над утеплителем.
В качестве утеплителя в чердачных перекрытиях используют слой керамзита, гранулированного шлака или минеральной ваты. С целью сокращения трудозатрат на строительной площадке минераловатный утеплитель лучше применять в виде готовых плит заводского изготовления. Толщина слоя утеплителя во всех случаях определяется теплотехническим расчётом. Она зависит от расчётной внутренней и наружной температуры воздуха и от материала утеплителя. Слой утеплителя со стороны чердачного помещения покрывают глиняно-известковой смазкой толщиной 20 мм, чтобы предохранить утеплитель от разрушения и выветривания. Чтобы смазка и утеплитель не разрушались при ходьбе по чердаку, необходимо уложить на определённом расстоянии друг от друга ходовые доски.

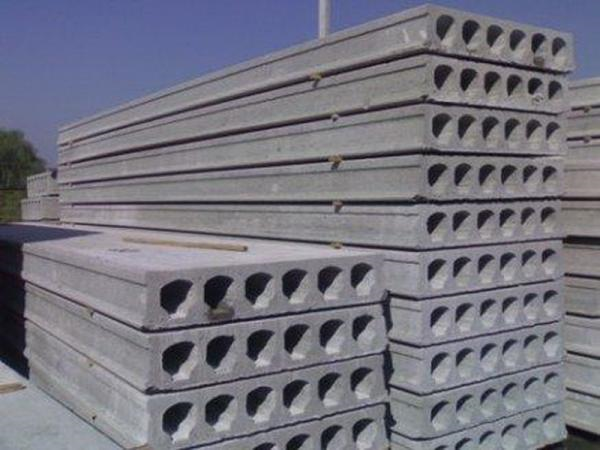

Рис. 60. Складирование железобетонных плит с круглыми пустотами
