Спецификация заполнения проёмов
Правила заполнения спецификации:
В графе «Марка, поз». записываются условные марки заполнения оконных проёмов, указанные на чертежах фасадов зданий, двери маркируются на чертежах планов.
В графе «Обозначение» пишется в каждой строчке № ГОСТа.
В графе «Наименование» пишется условное обозначение марки заполнения оконного или дверного проёма согласно соответствующих ГОСТов.
В графе «Кол.» пишется количество соответствующих марок.
5.2. Двери
Двери – это подвижное ограждение в проеме стены или перегородки. Их расположение, количество и размер определяют с учетом числа людей, находящихся в помещениях, и вида помещений.
Двери различают по назначению – внутренние и наружные (входные и балконные), шкафные (у встроенных шкафов), служебные (в подвал и на чердак), парадные (при входе в здание); по способу открывания – распашные, раздвижные, складчатые, вращающиеся, двери-шторы и двери с фотоэлементами; по числу полотен: однопольные, полуторапольные, двупольные; по характеру ограждения: глухие, полуостеклённые, остеклённые.
По функциональным особенностям двери различают обычные, с повышенной тепло- и звукоизоляцией, противопожарные.
Двери состоят из коробок, представляющих собой рамы, укреплённые в дверных проёмах стен, и полотен, навешиваемых на дверные коробки.
Размеры дверей по высоте принимаются 2000, 2100 (2200, 2300) и 2400 мм.
Подвальные и чердачные двери могут иметь высоту 1800 мм, а шкафные – 1200 и 1500 мм.
Ширина однопольных дверей принимается для входа в квартиру 900 мм, межкомнатных 800 мм и для подсобных помещений 700 и 600 мм.
Двупольные двери делают шириной от 1200 до 1800 мм и редко 2000 – 2400 мм, дополнительное полотно полуторных дверей принимается шириной 200, 300, 400 мм. Двери встроенных шкафов делают шириной 300, 450, 600 и 900 мм. Ширину дверей принимают из учёта габаритов проносимых предметов обстановки или оборудования, а также исходя из условий эвакуации людей из здания при пожаре.
Для обеспечения быстрой эвакуации все двери на пути движения людей должны открываться по движению наружу, а их суммарная ширина в свету (за вычетом четвертей и торцов открытых дверных полотен) должна составлять 0,6 м на 100 человек. На пути эвакуации не разрешается применение раздвижных и складчатых дверей. Открывание дверей внутрь помещения разрешается лишь в комнатах, где могут собираться не более 15 человек. Открываться внутрь должны и входные двери в квартиры. Иногда приходится во избежание травм открывать внутрь двери, выходящие в коридор с интенсивным движением. Однако это снижает пожарную безопасность здания.
Дверные полотна навешивают на коробку, прочно закреплённую в дверном проёме. В каменных и панельных стенах в дверные коробки, устанавливаемые на стройке, крепят в проёмах при помощи деревянных пробок, заложенных в стенах, и глухарей (бруски, обрамляющие проём). Коробка должна быть антисептирована и обита толем. Дверной блок в проёме перегородки устанавливают заподлицо с одной из поверхностей ограждения, и их боковые элементы для большей прочности и устойчивости делают на всю высоту помещения и устанавливают в распор между полом и потолком. Заделывают зазоры, а стык закрывают наличником. Более прочная установка коробок получается в проёмах с четвертью. В проёмах без четверти дверную коробку иногда устанавливают заподлицо с одной из поверхностей стены, что менее прочно, но удобно в отношении планировки помещения.
Пространство над дверью заполняют остеклённой фрамугой или глухой перегородочной плитой.
При устройстве входных дверей из нескольких створок между ними устанавливают вертикальные импосты. В наружных дверях устанавливается порог из стойких к механическим повреждениям и постоянному увлажнению материалов (керамика, бетон или аналогичные материалы). Порог балконной двери, где механические повреждения более редки, выполняют из древесины, но с тщательной защитой от возможного увлажнения со стороны балкона. Для этого порог поднимают над уровнем пола балкона на 80–100 мм. Коробки внутренних дверей, за исключением дверей, ведущих на лестничную площадку, устраивают без порога. Щели вокруг коробок для повышения звукоизоляции конопатят, а в перегородках закрывают наличниками, в каменных стенах оштукатуривают.
Деревянные дверные коробки выполняют из сухой древесины обычно хвойных пород толщиной 47, 55, 77 мм. Коробки собираются вязкой на шипах на клею или шкантах. Для притвора дверных полотен в коробке вырезают четверть глубиной 12–15 мм и шириной, равной ширине двери. При установке в каменные стены деревянных дверных коробок последние необходимо антисептировать и изолировать от стен толь-кожей или пергамином.
Деревянные коробки дверей в брандмауэрных стенах, во входах на чердак и в подвалы обшивают кровельной сталью. Капитальным, но более дорогим решением являются металлические дверные коробки из штампованных или прокатных профилей. Такие коробки крепят анкерами, закладываемыми в тело стены, и начеканивают цементным или известково-гипсовым раствором. Стальные коробки покрывают стойкими лаками.
При большом движении людей и частом переносе через двери крупногабаритных предметов (палаты и операционные, подсобные и складские помещения, магазины, рестораны, сценические помещения театров и т.п.) наружные кромки откосов дверных проёмов следует защищать деревянными или металлическими обкладками.
Внутренние дверные полотна из древесины могут быть щитовыми, филенчатыми и плотничьими, глухими и остеклёнными.
Щитовые дверные полотна наиболее гигиеничны и экономичны. Щит двери выполняют в виде столярной плиты (реечный клееный щит), деревянной рамки (обвязки), заполняют древесностружечной плитой или двумя–тремя слоями древесноволокнистой плиты. Заполнение рамки производится также двумя слоями фанеры, между которыми укладываются обрезки дерева на клею или картонные соты. Щит с обеих сторон обшивается фанерой, твёрдыми древесноволокнистыми или древесностружечными плитами, которые могут быть окрашены масляной или синтетической краской или оклеены древесным шпоном. Можно применить облицовку слоистыми пластиками. Торцы дверного волокна обрамляют деревянными обкладками. Толщина полотна для входных в квартиру щитовых дверей принимается 40 мм, а для внутренних 30 и 40 мм. Двери санузлов, вспомогательных помещений и встроенных шкафов принимаются толщиной 20–22 мм.
Двери повышенной звукоизоляции выполняют с большой толщиной обкладки, наплавным притвором и могут устраиваться с двойными «одеялами» из минеральной ваты или войлока.
Двери, требующие особо высокой звукоизоляции (в концертных залах и радиостудиях), устраивают с тамбуром или шлюзом. Полотна таких дверей выполняют слоистой конструкции с использованием губчатой резины, пенопласта и других подобных материалов. Щитовые полотна шкафных дверей делают обычно из столярной плиты или фанеры на деревянной рамке.
Филенчатое дверное полотно состоит из обвязки, собранной из деревянных брусков, и средников (промежуточных элементов обвязки), заполненных филенками, т.е. щитами из склеенных отфугованных дощечек из древесины или фанеры, вставленных в пазы обвязки. В дверях упрощённой конструкции филенки из многослойной фанеры или древесностружечной плиты вставляют в четверть обвязки и прижимают штапиками. В дверях зданий повышенной капитальности филенки устраивают с наплавом, одинарные и двойные, с дополнительной звукоизоляционной прокладкой. Шкафные филенчатые двери делают с обвязкой толщиной 34 мм и фанерными филенками.
Филенчатые двери окрашивают масляной краской, эмалью или оклеивают шпоном ценных пород дерева под лак.
Остекленные внутренние двери с небольшими размерами отдельных стекол, что удешевляет их ремонт. Стекла толщиной 3–6 мм (обычные, матированные, узорчатые, стекла «мороз») вставляют в четверти рамы дверного полотна и крепят штапиками. Для фрамуг применяют обычное оконное стекло толщиной 2–3 мм. Нижний край стекол следует располагать на 50–200 мм выше пола. На крупноразмерных стеклах больших остеклённых дверей следует наносить краской, матированием или другим способом отметки, что способствует предупреждение боя стекол и травм. За рубежом принято во входных квартирных дверях устраивать одинарные или двойные открывающиеся форточки и жалюзи для приёма почты и вентиляции квартиры.
Плотничные двери – простейшая конструкция дверных полотен, устанавливаются в подсобных подвальных помещениях, во входах на чердак и др., представляют собой дощатые щиты, сплочённые в четверть или в шпунт и соединённые планками на шурупах или врезных шпонках.
Трудносгораемые деревянные двери в брандмауэрных стенах, входах на чердак, в подвал и т.д. обшивают асбестовыми листами или смоченным в глине органическим войлоком, а затем обшивают кровельной листовой сталью.
Металлические дверные полотна выполняют двухслойными штампованными из алюминиевых или стальных листов. Одна сторона таких дверей – гладкая, другая – кессонированная или рифлёная с наплавом. Стекла в металлическую дверь вставляют при помощи прижимных рамок на шурупах с обязательным применением резиновых прокладок.
Несгораемые двери делают пустотными металлическими с заполнением пустот минеральной ватой.
Внутренние дверные полотна навешивают на петлях (навесках), позволяющих снимать открытые настежь полотна с петель. Двери оборудуют ручками, защёлками, врезными замками. Вторые полотна двупольных и полуторных дверей оборудуют верхними и нижними шпингалетами, удерживающими их в закрытом состоянии. Для защиты прилегающих стен, откоса и самого дверного полотна от ударов устанавливают ограничители открывания дверей (ГОСТ 6629-88 «Двери деревянные внутренние для жилых и общественных зданий»).

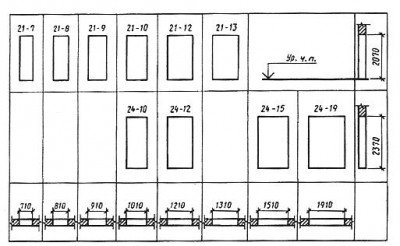

Рис. 43. Размеры дверных проёмов во внутренних стенах
Наружные двери разделяют на балконные и входные.
Балконные двери открывают внутрь и конструируют по аналогии с оконными переплётами, употребляемыми в комплекте с ними, т.е. раздельными и спаренными, с наплавом и без него. В балконных дверях для дополнительного утепления устраивают двойные филенки с заполнением минеральной ватой и с наплавом. Снаружи нижнюю часть двери обшивают вагонкой, водостойкой фанерой или слоистым пластиком. Низ наружного дверного полотна защищают плинтусом с капельником. Под порог у балконной двери заводят гидроизоляционный слой пола и его защитное покрытие. Балконные двери устраивают распашными внутрь. Устройство складных и раздвижных балконных дверей возможно лишь в тёплом климате или в неотапливаемых зданиях.
Наружные входные двери жилых и общественных зданий должны открываться наружу и могут быть глухими и остеклёнными. Наружные двери устраивают с утеплённым тамбуром, в котором в зависимости от климатических условий могут быть установлены два, три и даже четыре ряда дверей.
Входные дубовые двери выполняют филенчатой конструкции с массивной обвязкой. Навески, ручки, защитный плинтус и другую фурнитуру дубовых дверей следует выполнять только из меди, латуни или бронзы (стальные детали в местах соприкосновения с дубом при влажном воздухе быстро ржавеют). Стальные шурупы в дубовых дверях можно применять только оцинкованными.
Большое распространение получили остеклённые металлические входные двери. Металлические дверные рамы выполняют из прокатных стальных или специальных штампованных алюминиевых профилей. Стальные рамы окрашивают, алюминиевые анодируют. Стекла снабжают резиновыми обкладками и зажимают металлическими или пластмассовыми раскладками (ГОСТ 24698-81 «Двери деревянные наружные для жилых и общественных зданий»).

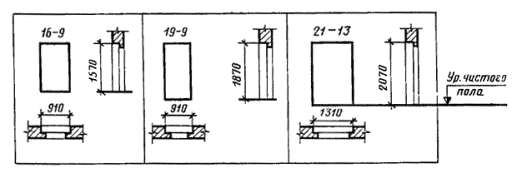

Рис. 44. Размеры дверных проёмов в наружных стенах (ТИП Н)

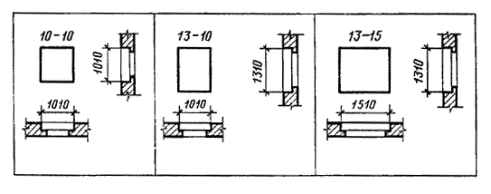

Рис. 45. Размеры дверных проёмов в наружных стенах (ТИП С)
Рис. 46. Размеры дверных проёмов в наружных стенах (ТИП Л)
