Контрольные вопросы

1. Назовите, из какого условия назначают толщину наружных стен здания.

2. Назовите материалы, из которых выполняют наружные стены зданий.

3. Как выполняют двухрядную систему кладки?

4. Чем обеспечивается монолитность кладки?

5. Дайте определение карниза здания и его основное назначение.

6. Из каких условий назначаются марки кирпича и раствора при кладке?

4.7. Перемычки

Для устройства проемов в стенах и перегородках укладывают перемычки.

Железобетонные перемычки предназначены для перекрытий дверных, оконных проёмов жилых, общественных зданий ГОСТ 948-84 «Перемычки железобетонные для зданий с кирпичными стенами».

Маркировка перемычек включает в себя три группы букв и цифр. Марка перемычки состоит из буквенно-цифровых групп, разделённых дефисами.

Первая группа содержит арабскую цифру, обозначающую порядковый номер поперечного сечения перемычки, обозначение типа перемычки и её длины в дециметрах (значение которой округляют до целого числа).

Во второй группе приводят значение расчётной нагрузки на перемычку в кН/м (округленно до целого числа) и класс напрягаемой арматуры (для предварительно напряженных перемычек).

В третьей группе, если необходимо, указывают:

наличие в перемычках монтажных петель, выпусков арматуры и закладных изделий, обозначаемое строчными буквами (буквой «а» – наличие в брусковых перемычках анкерных выпусков для крепления балконных плит; буквой «п» – наличие в брусковых перемычках монтажных петель);

дополнительные характеристики, обеспечивающие долговечность перемычек в условиях эксплуатации. Например, для перемычек зданий с расчётной сейсмичностью 7 баллов и выше – стойкость к сейсмическим воздействиям, обозначаемую прописной буквой С; для перемычек, применяемых в условиях воздействия агрессивных сред, – характеристики степени плотности бетона (П – повышенной плотности, О – особоплотный).

Рассмотрим пример условного обозначения (марки) перемычки типа ПБ длиной 2460 мм, поперечного сечения № 5 под расчётную нагрузку 37,27 кН/м, с монтажными петлями: 5ПБ25-37-n.

Первая группа обозначает тип поперечного сечения перемычки и округлённое значение её длины. Вторая указывает на класс напрягаемой арматуры (у предварительно напряжённых перемычек) и значение расчётной нагрузки. В третьей группе указываются дополнительные характеристики.

Перемычки изготавливаются из тяжёлого бетона. Допускают применение перемычек в перекрытии проёмов в стенах из природных и искусственных камней. Перемычки повышают прочность здания, которое построено на основе ЖБИ.

Перемычка – часть стены, перекрывающая оконный или дверной проём. Если сила тяжести от перекрытий передаётся на стену непосредственно над оконным или дверным проёмом, применяют несущие сборные железобетонные перемычки. Если такая нагрузка отсутствует и ширина проема до 2 м, применяют ненесущие из железобетона или рядовые кирпичные перемычки в виде кладки на растворах повышенной прочности с арматурными стержнями для поддержания кирпичей нижнего ряда. Иногда рядовые перемычки заменяют клинчатыми, которые так же служат архитектурными деталями фасада. Для этой же цели при пролетах около 3,5—4 м возводят арочные перемычки. Арочный тип кладки используют и для устройства перекрытий в зданиях, которые называются сводами.

Все продольные и поперечные швы при кладке перемычек должны быть целиком заполнены. При недостаточном заполнении вертикальных швов от нагрузок сначала происходит сдвиг отдельных кирпичей, затем разрушение кладки. Рядовые перемычки выкладывают с соблюдением горизонтальности рядов, правил перевязки обычной кладки из целого отборного кирпича. Для кладки применяют раствор марки не ниже 25. Высота рядовой перемычки 4–6 рядов кладки, длина на 50 см больше ширины проёма.

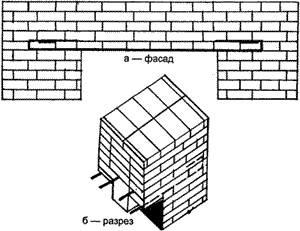

Рис. 38. Кладка рядовой перемычки

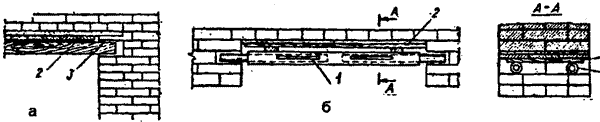

Рис. 39. Кладка рядовой перемычки: а – кладка по дощатой опалубке; б – то же на трубчатых кружалах; 1 – трубчатые кружала Огаркова; 2 – доски; 3 – деревянные кружала

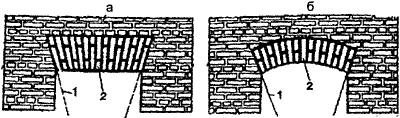

Рис. 40. Кладка. а – клинчатой; б – лучковой перемычек; 1 – направление опорной плоскости; 2 – замковый кирпич

Рис. 41. Арочные перемычки
