5. Содержание отчета

5.1. Общие сведения и технические характеристики контроллера-конструктора и устройств, входящих в его состав. Структурная схема KIT-552-P.

5.2. Расчеты и контрольные временные диаграммы сигналов на выходе передатчика и строб-сигнала на линии.

5.3. Последовательность и результаты тестирования работоспособности устройств контроллера-конструктора.

5.4. Результаты проверки правильности работы программы вывода данных через последовательный порт микроконтроллера.

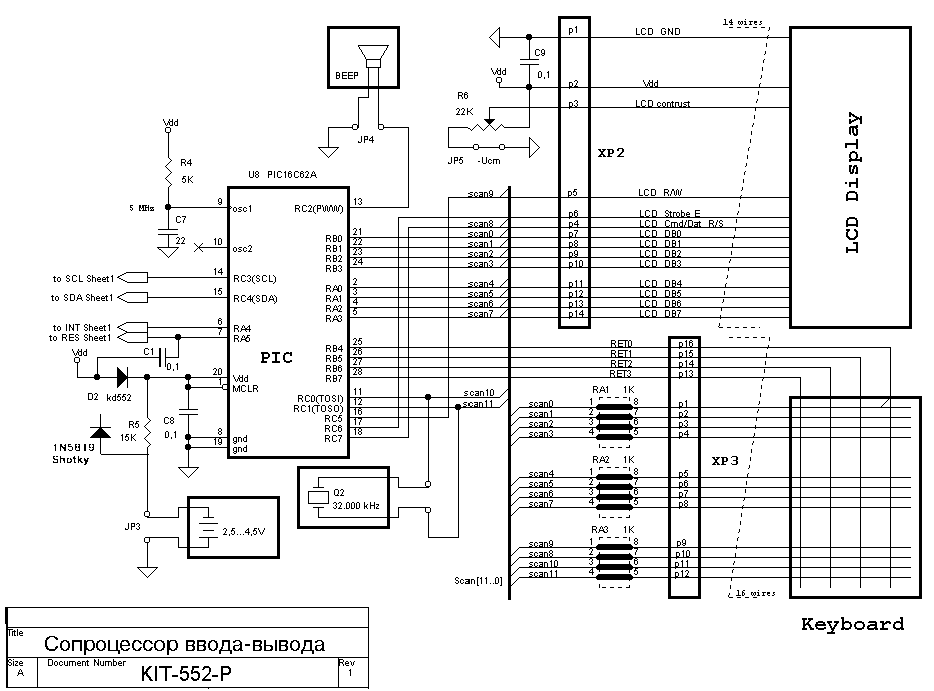

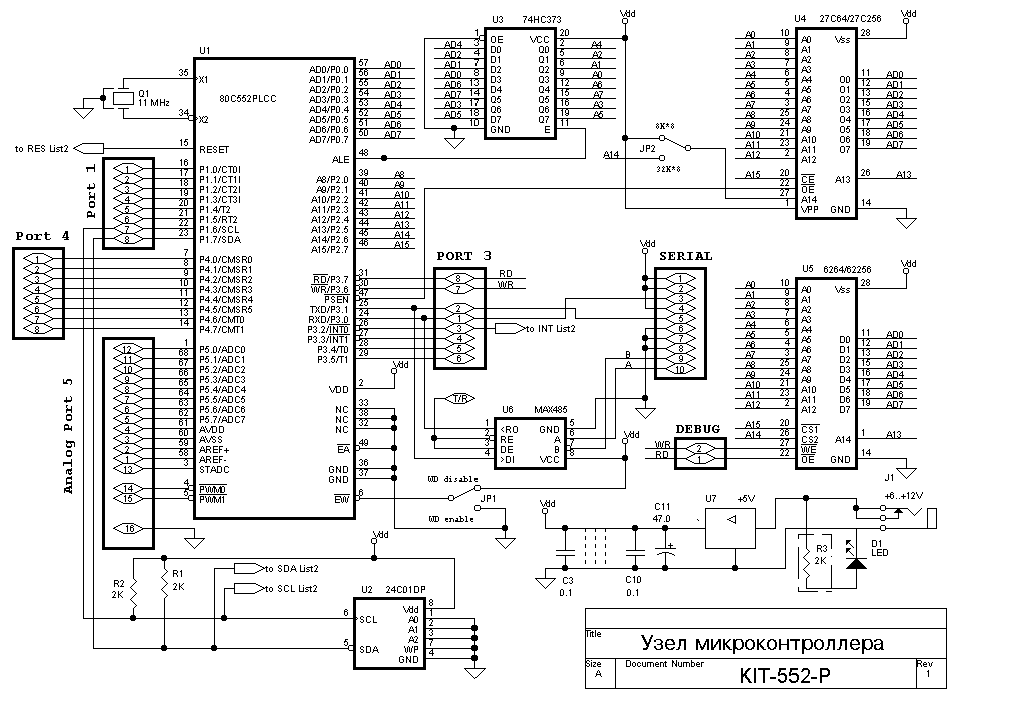

Рисунок 2 - Структурная схема контроллера конструктора KIT-552

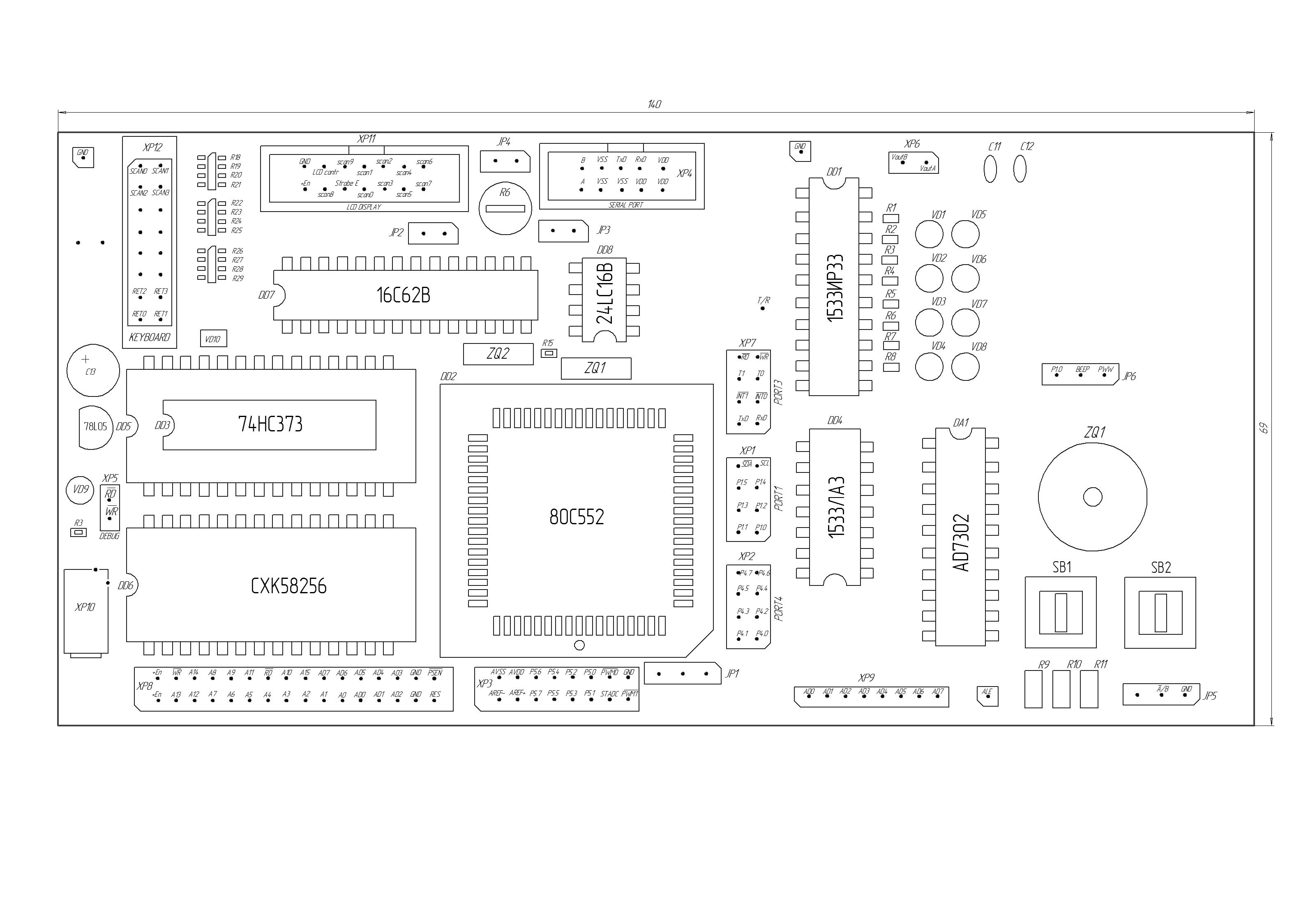

Рисунок 3 - Внешний вид платы контроллера конструктора KIT-552-P

22
