21. Разновидности и конструкция термометров сопротивления

22. Методика применения контактных термопреобразователей температуры

23. Монохроматические пирометры

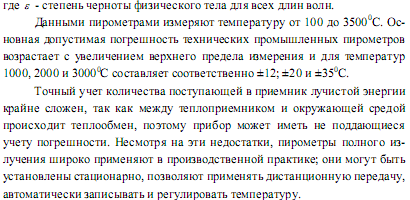

Пирометры полного излучения и частичного излучения

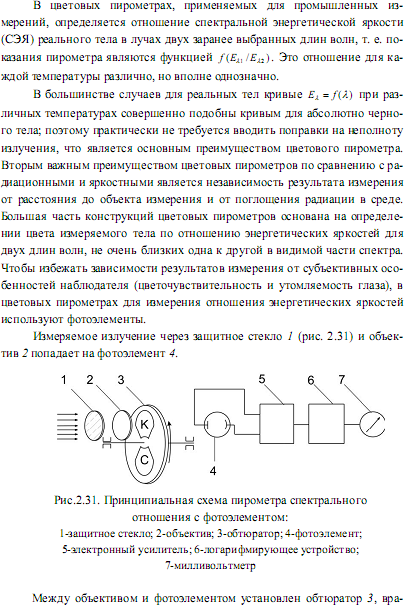

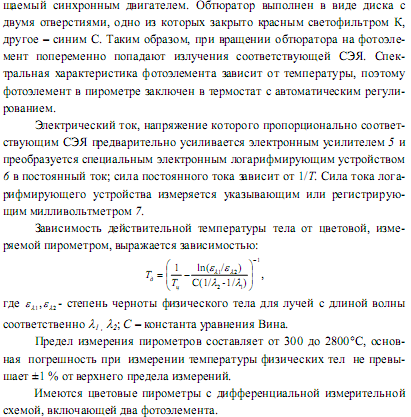

Пирометры спектрального отношения

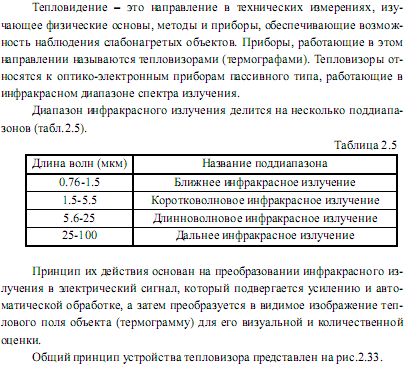

Тепловизоры

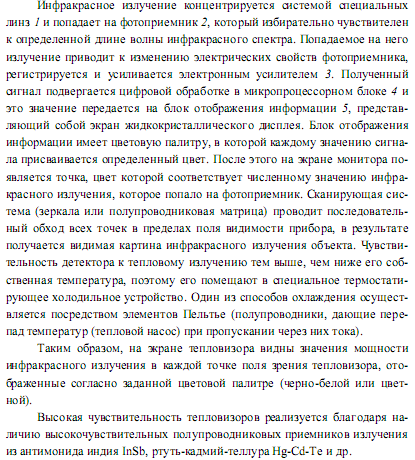

Тепловизоры – СИ Т по тепловому излучению объекта, предназначенное для определения Т и преобразования её в визуальную картинку по поверхности объекта в реальном времени. Состоит из оптической системы, которая передаёт сигнал на приёмник, представляющий матрицу термоэлектрических детекторов, к-я преобразуется в видеосигнал. Микропроцессор преобразует видеосигнал в цифровое изображение для отображения на ЖКИ-мониторе.

Тепловизоры

24. Общие сведения об измерении давления и разности давлений.

Давление хар-ет нормально распределенную силу, действующую со стороны одного тела на единицу пов-ти другого. Если действующая среда – жидкость или газ, то давление хар-ет внутреннюю энергию среды и является одним из основных пар-ров.

Единица измерения давления в с-ме СИ – Па, равный давлению, создаваемому силой в 1 Н, действующей на площадь в 1м²(Н/м²). Допускается исп-ние таких единиц, как килограмм-сила на см²(кгс/см²) и килограмм-сила на м²(кгс/м²)=мм вод.ст.

1 бар=10⁵Па

1 кгс/см²=9,806610⁴Па(ата)

1 кгс/м²(мм вод.ст.)=9,8066Па

1 мм рт.ст.=133,32Па

При измерениях различают абсолютное, избыточное вакуумметрическое давление.

Под абсолютным давлением понимают полное давление, которое равно сумме атмосферного давления и избыточного: р_а=р_и+р_ат

Понятие вакуумметрического давления вводится при измерении давления ниже атмосферного: р_в=р_ат-р_а

Средства измерения, предназначенные для измерения давления, называется манометром.

Манометры, измеряющие разность давлений, называются дифманометрами.

Типы манометров: 1)барометр 2) манометры избыт давления 3) вакуумметры 4)абсол.давления (избыт. и вакуумметрического) 5) напорометры ,тягомеры(измеряют давление или разрежение в диапазоне до 40кПа) имеют 2-хстороннюю шкалу с пределами измерения ±20кПа

По принципу действия: 1)жидкостные 2) деформационные 3)грузопоршневые 4) электрические 5) тепловые 6)ионизационные

По передаче сигнала: 1)мех-ские с ДТП 2)с компенсацией магнитных потоков 3) с силовой компенсацией 4)с тензопреобразователем

25. Жидкостные манометры и дифманометры.

В жидкостных манометрах измеряемое давление или разность давлений уравновешивается гидростатическим давлением столба жидкости. В приборах используется принцип сообщающихся сосу­дов, в которых уровни рабочей жидкости совпадают при равенстве давлений над ними, а при неравенстве занимают такое положение, когда избыточное давление в одном из сосудов уравновешивается гидростатическим давлением избыточного столба жидкости в дру­гом.

По конструкции: 1)с видимым ур-нем жидкости 2)невидимым ур-нем

Двухтрубные жидкостные манометры. Для измерения давле­ния и разности давлений используют двухтрубные манометры и дифманометры с видимым уровнем, называемые U- образными.

h=ΔP/(ρg)

В кач-ве рабочей жидкости исп-ются вода, ртуть, спирт, трансформаторное масло.Применяются для измерения давления, разрежения, разности давлений воздуха и неагрессивных газов в диапазоне до ±10 кПа. Заполнение мано­метра ртутью измерения расширяет пределы до 0,1 МПа, при этом измеряемой средой может быть вода, неагрессивные жидкости и газы.Погрешность измерений связана с изменением плотности среды под влиянием t,влиянием местного ускорения свободного падения, ошибки считывания высот,из-за температурного коэф-та расширения.

Однотрубные манометры. Используются для повышения точности отсчета разности высот уровней. У однотрубного манометра одна трубка заменена широким сосудом, в который подается большее из измеряе­мых давлений. Трубка, прикрепленная к шкальной пластинке, явля­ется измерительной и сообщается с атмосферой, при измерении раз­ности давлений к ней подводится меньшее из давлений. Рабочая жидкость заливается в манометр до нулевой отметки.Под действием давления часть рабочей жидкости из широкого сосуда перетекает в измерительную трубку. h₁F=h₂f, h₁=h₂f/F(F,f-площади попереч.сечения измерительной трубки и широкого сосуда)Для повышения точности шкала градуируется в единицах давления ΔР= ρg(h₁+ h₂)= ρg h₂(f/F+1).На точность измерения может оказать влияние соотношение f/F(>400-влияния нет) Погрешность измерений аналогичны предыдущему виду.

Разновидностью однотрубного манометра явл-тся микроманометр.Применяется для измерения давления и разности давлений до 300 кПа.Позволяет измерять давление с большой точночтью.Монут быть оснащены оптическими устр-вами для считывания высоты ур-ня.Наклонная трубка позволяет уменьшить деление шкалы. ΔР= ρgn(f/F+Sinα).

Барометры применяются для измерения атмосферного давления. Наиболее распро­страненными являются чашечные барометры с ртутным заполнением, отградуированные в мм рт. ст. Погрешность считы­вания высоты столба не превышает 0,1 мм, что достигается использованием нониуса совмещаемого с верхней частью мениска ртути.

Компрессионные манометры Принцип действия манометра основан на использовании закона Бойля—Мариотта, согласно которому для фиксированной массы газа произведение объема на давление при неизменной температуре представляет постоянную величину. Предназначен для измерения малых давлений 3-10³Па

Поплавковые дифманометры – манометр, в котором не виден уровень жидкости. Измеряет давление до 0,1 МПа. Статическое давление до 25 МПа.

Достоинства: простота, точность, надежность

Недостатки: наличие мех-ского вывода; при резкой перегрузке изменения давления может произойти выплескивание рабочей жидкости в линию или атмосферу.
