12. Вторичные пневматические приборы.
Вторичные пневматические приборы предназначены для измерения унифицированных пневматических выходных сигналов 20 - 100 кПа первичных преобразователей. Приборы могут быть только показывающими, одно -, двух - или трехканальными с записью на одной диаграммной ленте. Принцип действия измерительного механизма приборов основан на методе силовой компенсации, при котором момент, развиваемый чувствительным элементом, уравновешивается моментом пружины обратной связи. Степень натяжения пружины обратной связи определяет положение стрелки на шкале вторичного прибора. Во вторичных пневматических приборах могут предусматриваться дополнительные устройства для сигнализации, управления и регулирования.
13. Цифровые вторичные измерительные приборы и преобразователи
К цифровым измерительным системам и устройствам относятся: аналого-цифровые и цифроаналоговые приборы, мультиплексоры, блоки цифровой индикации, дисплеи, модемы, адаптеры и др.
Цифровые приборы по назначению подразделяют на показывающие, регистрирующие и показывающе-регистрирующие. Также они могут выполнять дополнительные функции по сигнализации отклонений измеряемой величины, её регулированию, преобразованию в токовый или цифровой выходные сигналы.
Любой цифровой прибор состоит из блоков:

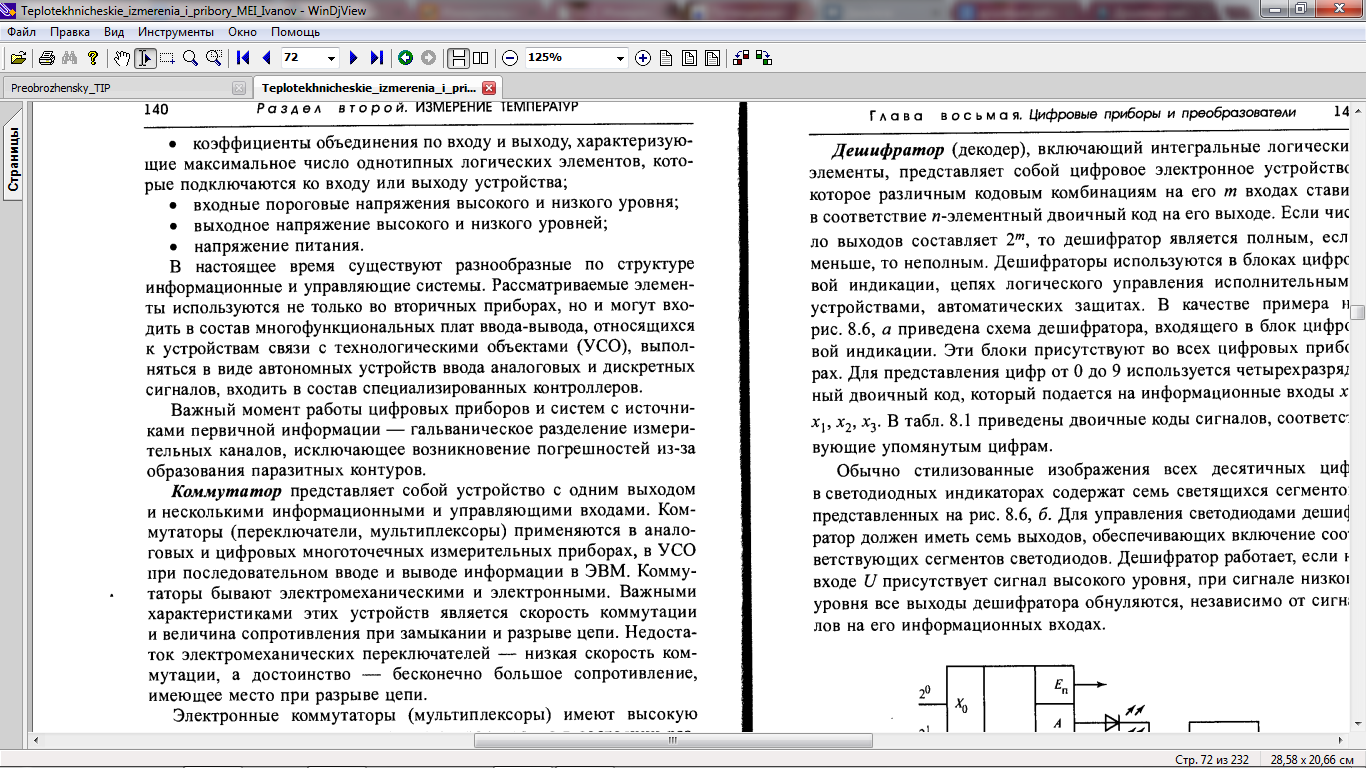

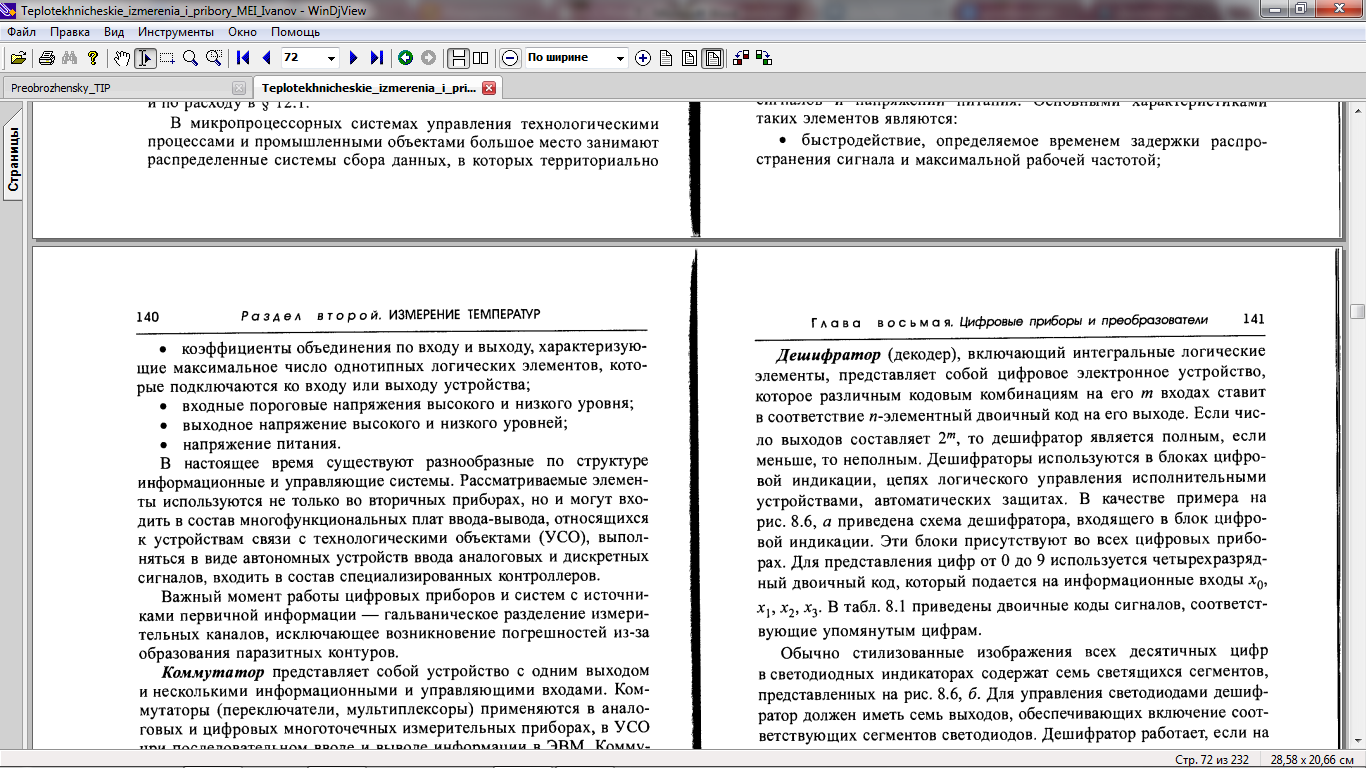

коммутатор – устройство, организующее приём информации. Различают электронные (мультиплексоры) и электронномеханические коммутаторы;
дешифратор (декодер) – цифровое электронное устройство, которое различным кодовым комбинациям на его m входах ставит в соответствие n-элементный двоичный код на его выходе;
аналого-цифровой преобразователь (АЦП) – представление аналогового сигнала на входе в виде двоичного сигнала на выходе. Бывают последовательного и параллельного преобразования. Основные характеристики: число разрядов, быстродействие, нелинейность;
цифроаналоговый преобразователь (ЦАП) – преобразование двоичного кода в аналоговый сигнал по напряжению или току;
счётчики – обеспечивают хранение двоичного кода числа и выполняют микрооперации счёта, которые заключаются в изменении значения числа на ±1;

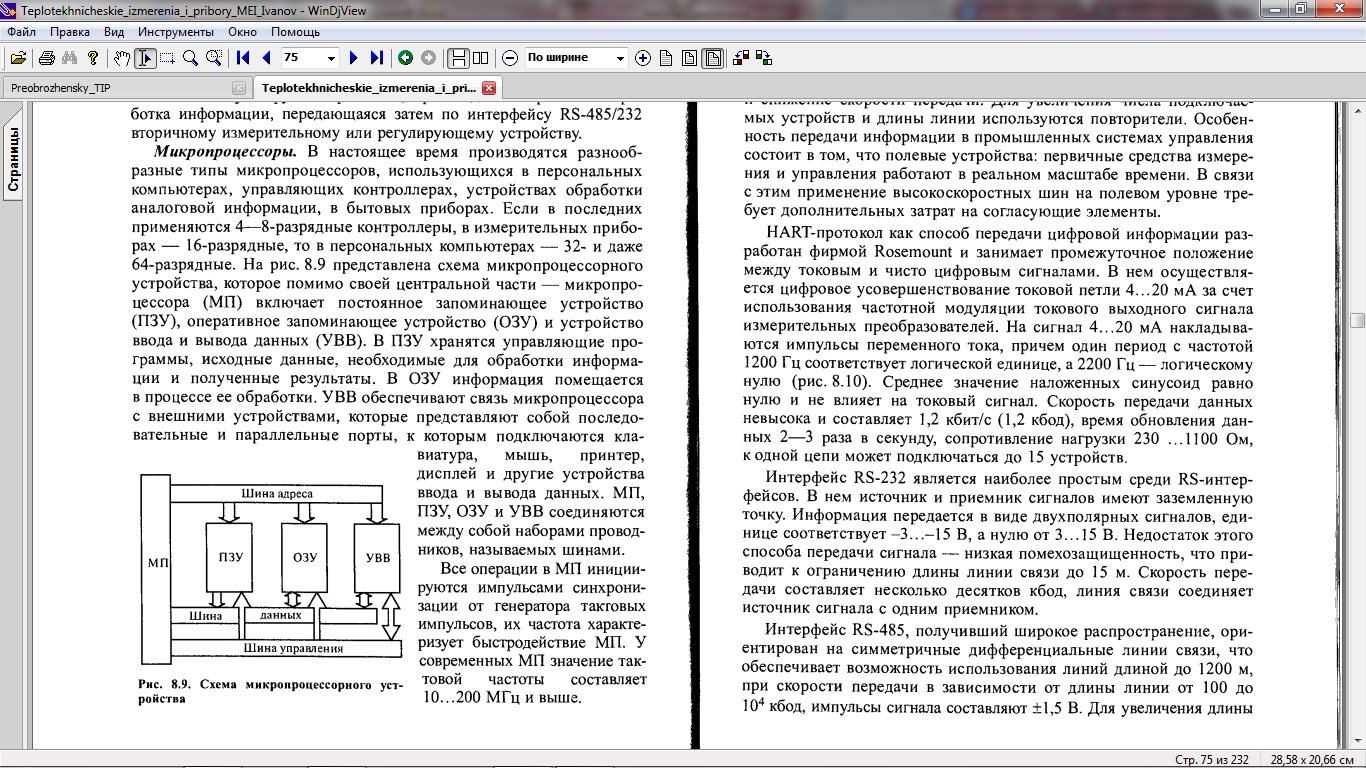

микропроцессоры
Цифровые измерительные приборы по сравнению с аналоговыми обладают следующими преимуществами: автоматическим процессом измерения, малыми габаритами, удобством включения в цифровые информационные и управляющие системы, использованием универсальной элементной базы, индикацией сигналов в цифровой форме и пр.
14. Основные элементы цифровых измерительных приборов
Основными элементами цифровых измерительных приборов являются триггеры, дешифраторы, счетчики, мультиплексоры и знаковые индикаторы.
15. Общие сведения об измерении температур.
Термометром называют все средства измерения, предназначенные для измерения Т контактным способом, для выработки сигнала в удобной для оператора форме;ограничения, передачи и использования в системах АСУ.
Контактным методом называют способ определения Т, когда осуществляется непосредственный контакт с объектом, средой.
К контактным относятся: стеклянные термометры расширения (-200 - +600), манометрические термометры (-200 - +600), биметаллические термометры (-70 - +600), металлические термопреобразователи сопротивления (-260 - +1100), термоэлектрические преобразователи (-200 - +1600), терморезонансные (0 - +200).
Бесконтактные позволяют измерить Т на расстоянии от контролируемого объекта или среды (пирометр).
Бывают монохроматические (800-400), частичного и полного измерения (30-2500), спектрального отношения (-36 - +2800).
Термопреобразователь, линия связи, измерительный прибор - термометр.
