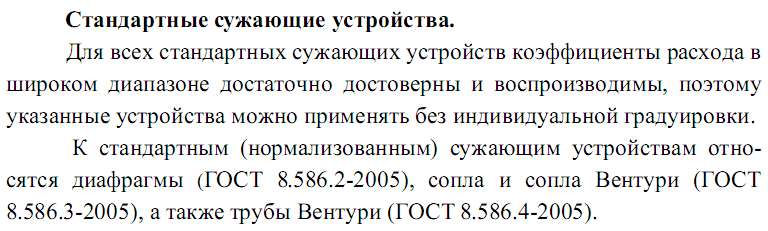

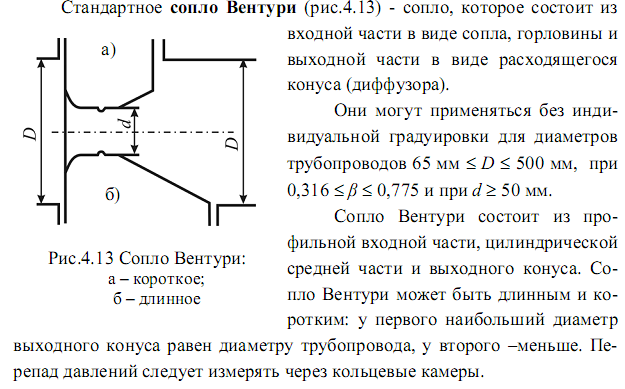

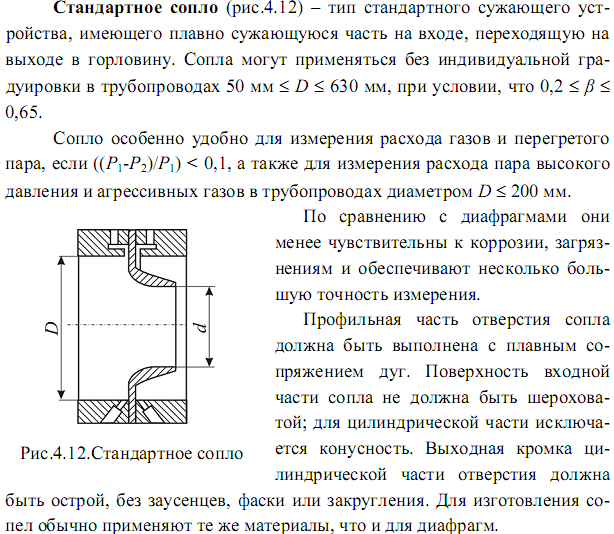

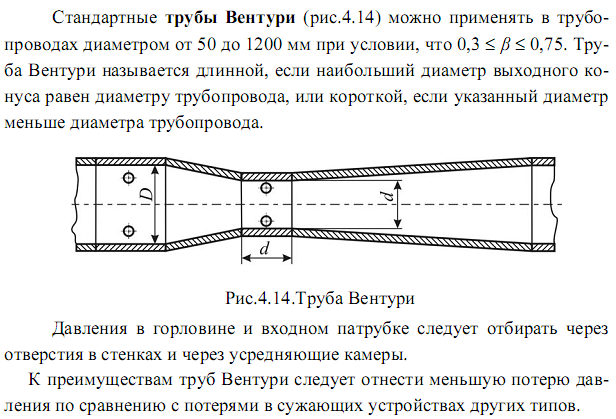

40. Методика сужающих устройств
41. Расходомеры постоянного перепада давления.
Рассмотренные ранее расходомеры переменного перепада давления широко распространены на ТЭС. Однако в ряде случаев этот вид расходомеров не может быть использован. В частности, для измерения небольших объемных расходов жидкостей (до 16 м3/ч) и газов (до 40 м3/ч) в вертикальных трубопроводах (диаметром от 4 до 100 мм) применяют расходомеры постоянного перепада давления — ротаметры.
К ним относятся ротаметры тахометрические, электрические, ультразвуковые, массовые, тепломеры, вихревые.
42. Ротаметры
Для определения расхода, диаметр трубопровода от 4 до 100 мм. Применяются для измерения по жидкостям и газам (0,04-15 м3/ч) т по газам (0,063-40 м3/ч).На поплавок действует 2 силы: сила тяжести и сила F=(P1-P2)*S, где S-наибольшая площадь сечения поплавка
Динамический
напор
Сила
трения
k
— коэфф., зависящий от числа Рейнольдса
и степени шероховатости лавка; vк
— средняя скорость потов кольцевом
зазоре;n
— показатель степени, зависящий от
скорости; fб
— площадь боковой поверхности поплавка
Обычно ротаметры градуируются индивидуально или массово по 2-м средам .
Ротаметры выполняются виде стеклянной трубки(до 6-ти атм исп-ся).Для больших P (до 64 атм исп-ся) ротаметры с мет. трубкой .Материал для поплавков алюминий, бронза и др.Класс точности 1,5-2,5.
Достоинства ротаметров:
1)простота устройства;2)возможность измерения малых расходов и на трубопроводах малых диаметров;3)практически равномерная шкала.
Недостатки ротаметров: погрешность особенно в начале шкалы
Для снижения погрешности требуеться 1)индивидульная градуировка, 2)необходимость установки только на вертикальных участках трубопровод;2)трудности дистанционной передачи показаний и записи;3)непригодность для измерения расхода сред с высокими давлением и температурой.
46. Тахометрические счетчики и расходомеры.
Расходометры, в которых скорость движения тела пропорциональна объемному расходу измеряемой среды. По виду рабочего тела
турбинные, 2) шариковые, 3) камерные.
Осн сложность связана с преобразованием частоты вращения раб. тела в некоторый сигнал, измеряемый и записываемый. ТХР всегда измеряют объемный расход. Для измерения массового расхода они должны быть оборудованы плотномерами. Турбинные применяются для измерения расхода жидкости, за исключением загрязненных и вязких. Подразделяют на аксиальные (ось турб. параллельна потоку) и тангенциальные (перпенд).

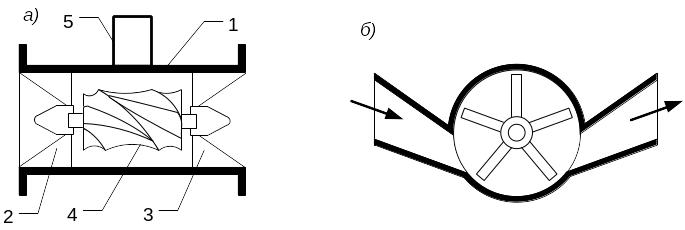

Строение
1) корпус, 2)3)-выпрямитель потока,4) турбина, 5)преобразователь
При установке перед счетчиком должен быть прямой участок трубопровода от 5d до8d,а после-5d
Диаметры: 4-500 мм
Температура: -200-+700 °С
Достоинства: обладают малой инерционностью
Недостатки: невозможно измерить вязкость жидкостей
|
Рис. 11. Устройство турбинных преобразователей расхода: а —с аксиальной турбинкой; б — с тангенциальной турбинкой |
