Центробежные и комбинированные уплотнения

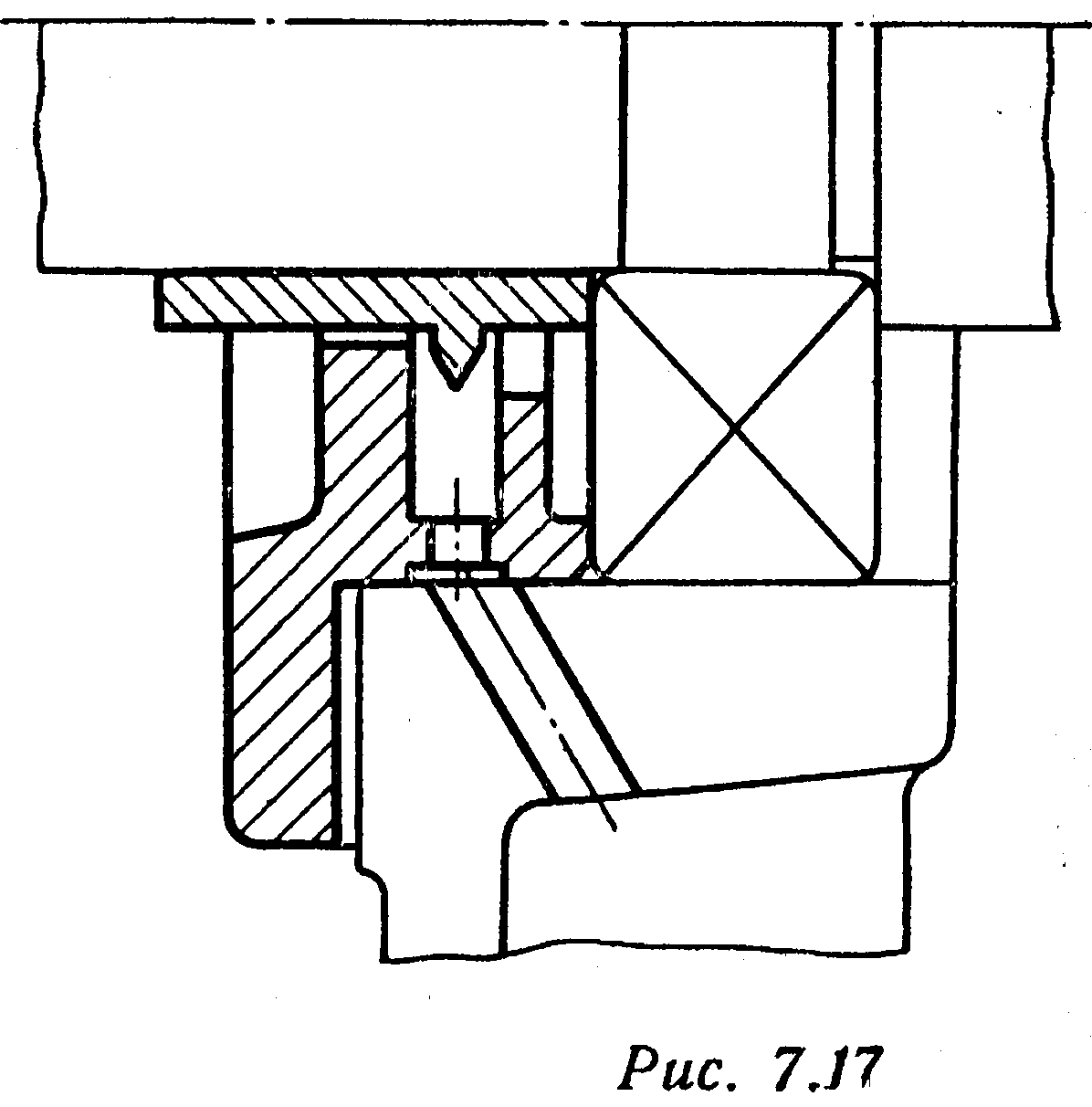

Уплотнения, основанные на действии центробежной силы, конструктивно очень просты. Они весьма эффективны для валов, расположенных вы­ше уровня масла, особенно в сочетании с дренажными отверстиями (рис. 7.17). В шпинделях металлорежущих станков как отечественного, так и зарубежного производства применены в основном центробежные уплотнения.

Для повышения уплотняющего эффекта различные виды уплотнений комбинируют. На рис. 7.18 приведены конструкции лабиринтных уплотнений в комбинации со щелевым и манжетным уплотнениями.

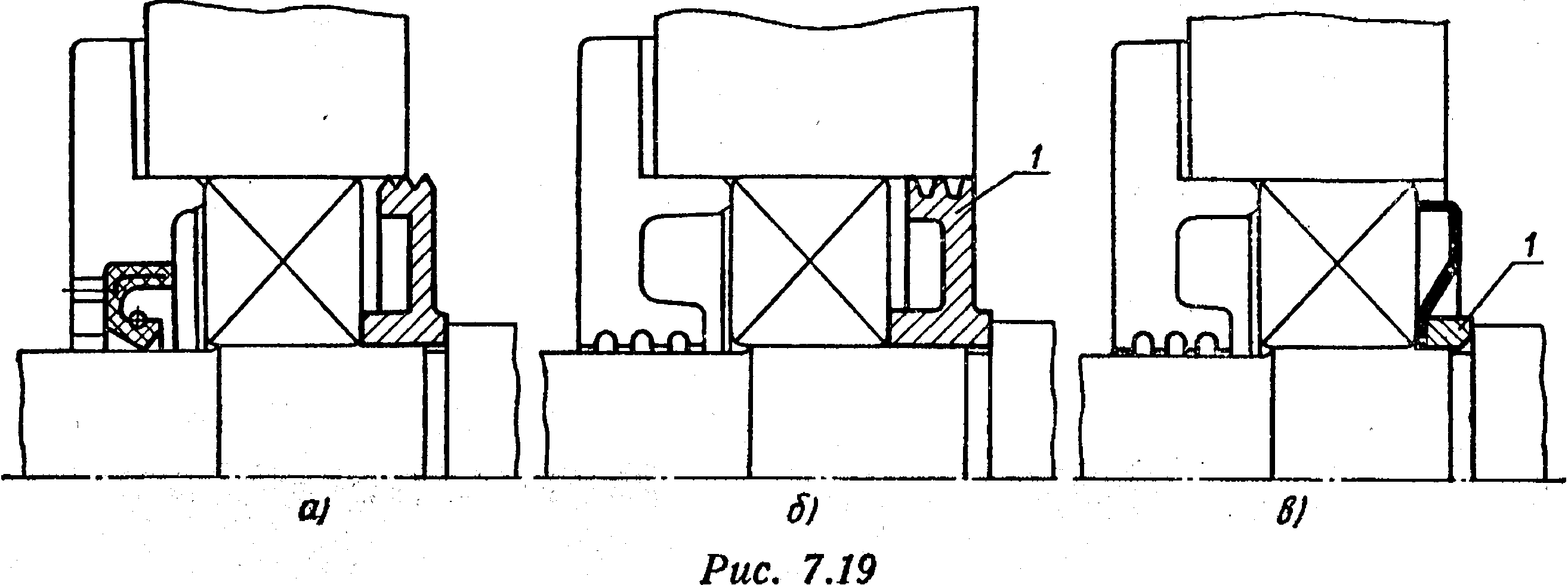

В узлах с густой смазкой уплотнения ставят с обеих сторон подшипникового узла. В этих случаях с внутренней стороны корпуса устанавливают маслосбрасывающие кольца (рис. 7.19,а). Такие кольца должны выступать за стенку корпуса или торец стакана, чтобы попадающее на него жидкое, горячее масло отбрасывалось центробежной силой, не попадало в полость

размещения густой смазки и не вымывало ее.

Эффективное уплотнение при постоянном направлении вращения вала создает винтовая канавка, нарезанная на внешней поверхности кольца 1 (рис. 7.19,б), по которой смазка направляется внутрь корпуса.

Весьма эффективно уплотнение упругими шайбами (рис. 7.19,в). Чтобы создать точное центрирование шайбы, между нею и буртиком вала ставят кольцо 1.

Примеры конструкций современных уплотнений валов приведены в приложении III.
