Устройство и принцип работы.

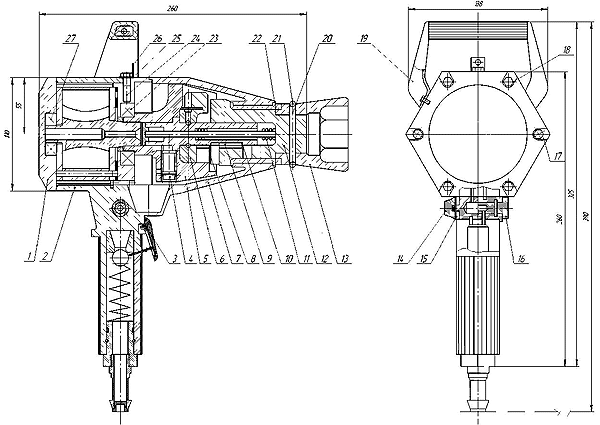

Чертеж гайковерта пневматического ударного ИП-3128 и ИП-3115

Гайковерт состоит из следующих основных узлов: пневмодвигателя, ударного механизма, пускового устройства, механизма реверса и корпусов. Двигатель шестилопаточный ротационный смонтирован в корпусе. Ударный механизм состоит из маховика с валиком, кулачка и толкателя, кулачковой муфты, штифта, пружины, ролика и смонтирован в корпусе пусковой рукоятки и в корпусе самого гайковерта.

Пусковое устройство шарикового типа смонтировано вместе с меха­низмом реверса в корпусе пусковой рукоятки. Этот механизм состоит из реверса с флажком и дросселя.

Для удобства эксплуатации гайковерт снабжен дополнительной руч­кой. Эта ручка может устанавливаться относительно корпуса гайковерта в трех положениях.

Сжатый воздух через пусковое устройство и механизм реверса посту­пает в двигатель гайковерта. Вращение ротора двигатель передает маховику ударного механизма, который при малом моменте завинчивания работает как простая муфта. При увеличении сопротивления завинчиванию до величины, достаточ­ной для преодоления усилия пружины, сменная головка гайковерта, кулачковая муфта и толкатель останавливаются. Валик, продолжая вращаться вместе с маховиком, набегает на выступ беговой дорожки толкателя и пе­ремещает толкатель с кулачком, в который входит зацепление с кулач­ковой муфтой и одновременно наносит по ней удар, передаваемый сменной головкой на гайку. Когда валик пройдет выступ беговой дорожки толкателя, последний вместе с кулачком под действием пружины возвращается в ис­ходное положение, и процесс повторяется.

Инструмент и оснастка для гайковерта пневматического ип-3128, ип-3115 и ип-3125мс

Для гайковерта пневматического ударного ручного реверсивного ИП-3128, ИП-3115 и ИП-3125МС применяется целый ряд ударных головок различного размера.

Технические характеристики ударных головок гайковерта ИП-3128, ИП-3115 и ИП-3125МС приведены в таблице.

Наименование ударной головки	Посадочное место на гайковерт	Размер затягиваемых гаек и болтов
Головка ударная к гайковерту ИП-3128 S-36	Под квадрат 32 мм на 32 мм	S=36 мм
Головка ударная к гайковерту ИП-3128 S-41	Под квадрат 32 мм на 32 мм	S=41 мм
Головка ударная к гайковерту ИП-3128 S-46	Под квадрат 32 мм на 32 мм	S=46 мм
Головка ударная к гайковерту ИП-3128 S-52	Под квадрат 32 мм на 32 мм	S=52 мм
Головка ударная к гайковерту ИП-3115 S-55	Под квадрат 40 мм на 40 мм	S=55 мм
Головка ударная к гайковерту ИП-3115 S-65	Под квадрат 40 мм на 40 мм	S=65 мм
Головка ударная к гайковерту ИП-3115 S-75	Под квадрат 40 мм на 40 мм	S=75 мм
Головка ударная к гайковерту ИП-3125МС S-17	Под квадрат 12,7 мм на 12,7 мм	S=17 мм
Головка ударная к гайковерту ИП-3125МС S-19	Под квадрат 12,7 мм на 12,7 мм	S=19 мм
Головка ударная к гайковерту ИП-3125МС S-21	Под квадрат 12,7 мм на 12,7 мм	S=21 мм
Головка ударная к гайковерту ИП-3125МС S-24	Под квадрат 12,7 мм на 12,7 мм	S=24 мм
Головка ударная к гайковерту ИП-3125МС S-27	Под квадрат 12,7 мм на 12,7 мм	S=27 мм

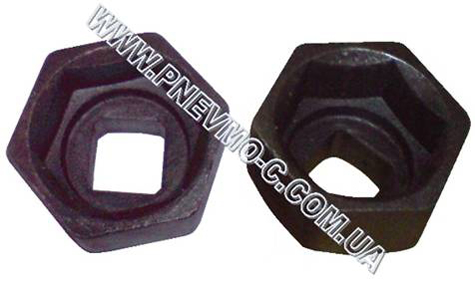

Головка ударная к гайковерту ИП-3128

Головка ударная к гайковерту ИП-3115
