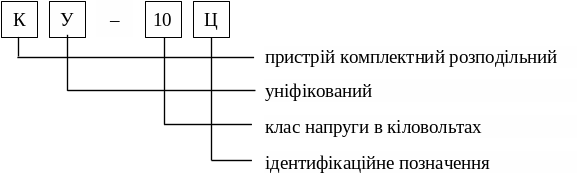

2.3 Структура умовного позначення крп

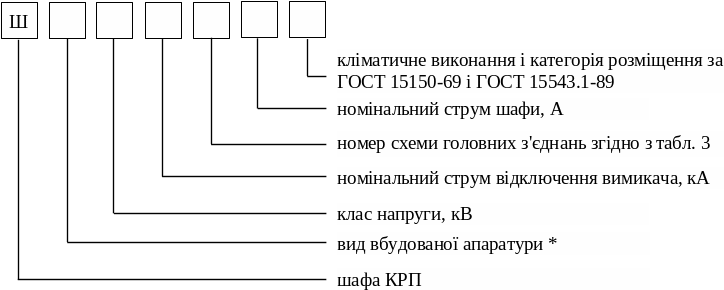

2.4 Структура умовного позначення шаф крп

Умовне позначення виду вбудованої в шафи апаратури або приєднання:

• BE - вимикач вакуумний з приводом аналогом електромагнітного;

• ВП - вимикач вакуумний з приводом аналогом пружинному;

• ШР - штепсельний роз'єднувач;

• ТН - трансформатори напруги;

• ПС - запобіжники силові;

• КА - комбінована апаратура (трансформатори напруги і розрядники; розрядники і конденсатори і т.п.);

• КБ - конденсаторні батареї;

• ГВ - глухі вводи;

• КС - кабельні збірки;

• СТ - трансформатор власних потреб;

• ДТ - заземлення нейтралі;

• ШП - шинні перемички;

• ШВ - шинні вводи;

• НВА - низьковольтна апаратура;

• В обсяг поставки також можуть входити:

• ШВ - вставки;

• ШП - перехідні шафи;

• ОРШ - окремі релейні шафи.

Шафи КРП відрізняються наявністю або відсутністю викатних елементів Шафи з умовним позначенням ШВП (ШВЕ), ШШР, ШТН, ШПС, ШКА, ШСТ мають викочування елемент, на якому встановлюється відповідна комплектуюча апаратура.

Шафи з умовним позначенням ШГВ, ШКС, ШШП, ШШВ, ШВ, ШП, ШЗН, ШКБ не мають викатних елементів.

Крім того, шафи КРП відрізняються схемами головних з'єднань, кількістю встановлюваних трансформаторів струму і напруги, наявністю або відсутністю ножів заземлення, кількістю вузлів кріплення кінцевих кабельних заделок та ін.

В якості основної високовольтної комплектуючої апаратури в шафах застосовуються:

• вимикачі силові типів: ВР1; ВР2; ВРЗ - вакуумні;

• трансформатори струму типів: ТЛК-10; ТЛШ-10;

• трансформатори напруги типів: ЗНОЛ06-10(6); НОЛ08-10(6); НАМИ-10(6); НАМИТ-10;

• трансформатор власних потреб типу ТСКС-10;

• розрядники типів: РВО-10; РВРД-10;

• конденсатори типу КЕК;

• обмежувачі перенапруги типу Polim-D (на вимогу замовника допускається застосування інших типів ОПН);

• трансформатори струму нульової послідовності типу ТЗЛМ для трижильним кабелів (CSH-120, CSH-200 для одножильних кабелів) на вимогу замовника та за погодженням з заводом-виробником;

• резистори типу РЗ;

• запобіжники (патрони) типу ПКН для захисту трансформаторів напруги;

• запобіжники силові типу ПКТ 101;

• трансформатори заземлення нейтралі типу ТСНЗ-63.

2.5 Влаштування і робота шаф крп

Основною складовою частиною РП є шафи КРП.

Основні компонування з габаритними розмірами шаф КРП показані на рис. 2...12.

Шафи на рис. ...6 мають фасадні підйомно-поворотні двері. Шафи з рис. 7, рис. 11, рис. 12 мають поворотні фасадні двері. Шафи з рисунків 8 і 9 мають укорочену двері і фартух до рівня приводу. При переміщенні вимикача в контрольне положення, фартух опускається і в відкрився отвір входить привід вимикача викочування елемента.

Фартух має рейки, які є продовженням рейок шафи. За цим рейках викочування елемент переміщається в ремонтне положення.

Шафи з викатними елементами фасадних дверей не мають. У цих шафах функцію фасадних дверей виконує фасадний лист викочування елемента.

Шафи з рис. 2...5, рис. 8...10 виконуються з викатними елементами.

Шафи з рис. 11, 12 виконуються з фасадними дверима, але без викатних елементів.

На рис. 3,а представлений варіант шафи КУ-10Ц з двостороннім обслуговуванням. Двостороннє обслуговування досягається установкою задніх дверей 20 з вікнами огляду і поворотом ТС 4 на 180 ° від положення, як у базовій конструкціі. Двері забезпечують доступ до кабельних оброблення 21, заземлювача 14, ТС і до виводів їх вторинних обмоток 22. Заземлювач виконаний з пружинним приводом. Додатково для локалізації дуги відсік ТС і лінійних шин відокремлені від відсіку викочування елемента втулкою прохідною 10.

Шафи КУ-10Ц з одностороннім і двостороннім обслуговуванням мають однакові приєднувальні розміри по електропровідних шинам і несучої конструкції, крім координат введення силових кабелів які визначаються замовником.

Шафи КРП з викатними елементами (див. рис. 2...5) складаються з наступних основних частин:

• власне шафа розподільна;

• викочувальний елемент;

• шафа релейна.

Традиційно для підприємства шафи КРП виконані збірно-розбірними (див. рис. 1) і, як правило, складаються з дна 1, трьох вертикальних 2, 3, 4 і двох горизонтальних 5, 6 рам, двох бічних 9, 10 і двох задніх 7 , 8 стінок, які складають каркас шафи. У залежності від схеми головних з'єднань шафи на рамі 4 можуть встановлюватися фасадні двері 11.

Шафи всієї серії на номінальні струми 630 ... 1600А, незалежно від схем заповнення, мають аналогічну конструкцію і розміри.

Всі рами, дно і стінки виконані із сталевих листів товщиною 2, 3 і 4 мм і покриті порошком типу CORRO-COAT MX серії 8.

Поєднання всіх елементів між собою в каркас здійснюється за допомогою спеціальних болтів М8 забезпечують їх електричний зв'язок.

При узгодженні з заводом-виробником заземлення всіх елементів каркаса може виконуватися на збірну мідну шинку, прокладену усередині шафи.

Вертикальними і горизонтальними, в основному, металевими перегородками шафи по рис. 2...5 поділені на відсіки: А – відсік викочування елемента; В – відсік лінійних шин; С – відсік збірних шин.

Всі шафи з викатними елементами мають канали: Д – над відсіком викочування елемента; Е – над відсіком лінійних шин. Канал Д служить для відводу нагрітого повітря з відсіку викочування елемента, для викиду елементів, що горять при появі у відсіку відкритої дуги к.з. Канал Е служить для нормалізації теплового балансу в шафі і для викиду елементів, що горять при виникненні відкритої дуги к.з. в лінійному відсіку. У схемах з вводами зверху у відсіку Е пропускаються струмопровідні шини повітряного вводу.

У верхній частині шафи КРП перекриті спеціальною рамою 4, яка утворює, в залежності від схеми головних з'єднань, два або три прорізу з вимикачами колійними 15, закриваються поворотними кришками (клапанами) 5 (див. рис. 4). У відсіку збірних шин вимикачі встановлюються спочатку і вкінці секції до 4 шаф. При довжині секції більше 4 шаф вимикачі встановлюються в кожен третій шафа, вважаючи їх зліва направо. Не встановлюються наявні у схемі вимикачі дугового захисту у відсіку збірних шин у шафах, на які встановлюються шинні перемички (ШШП). Під дією тиску газу, що виникає у відсіку, в якому утворилася відкрита дуга к.з., відповідна кришка піднімається та звільняє ролик вимикача путнього. Останній подає сигнал в схему дугового захисту.

Схемами допоміжних кіл передбачене відключення вступного або секційного вимикача при виникненні дуги к.з. в одному з відсіків шафи КРП за час не більше 0,2 с. Для запобігання помилкових спрацьовувань захист від дугових замикань виконана з блокуванням по струму або напруги.

У нижній частині шафи КРП мають суцільне металеве дно. У дні є необхідні прорізи для пропускання кабелів силових, кабелів контрольних, шинного введення, отвори, через які здійснюється приварювання шафи до закладних елементів.

Всі струмопровідні шини в шафі, в залежності від номінального струму виконуються з алюмінієвих або мідних шин з округленими краями.

Шафа з низьковольтної апаратурою (ШНВА) показаний на рис. 12. Шафа призначена для розміщення низьковольтної апаратури власних потреб, АВР 3803 та пристрої УСЗ-ЗМ з кнопками для пошуку замикання на землю. Шафи ШНВА встановлюють в одному ряду з усіма шафами КРП. Шафа складається зі збірного каркаса 1, основний 4 і допоміжної 5 двері, релейної шафи 2 і кожуха 3. У нижній частині шафи знаходяться: панель з контакторами типу КТ 6000 пристрої АВР3803, панель з автоматичними вимикачами власних потреб, чотири шинки 3803 і інша апаратура, панель з блоками живлення БПН-1000, БПТ-1000. На фасаді допоміжних дверей 5 розташовані кнопки для пошуку замикання на землю. У кожусі розміщені три блоки з конденсаторами БК-403. Для введення контрольних кабелів передбачені два вікна в дні шафи. Передбачена установка розетки 12В і лампи для освітлення нижнього відсіку шафи.

Шафи КРП типів ШГВ (глухих вводів) і ШКС (кабельних збірок) показані на рис. 11. Шафи мають фасадну двері. За дверима встановлена друга (сітчаста) двері або суцільна металева перегородка з вікнами з кріпленням болтами.

Шафа КРП типу ШКА (за схемою 302) призначений для захисту обладнання від атмосферних перенапруженні. Шафа має викочування елемент.

Конструкція шафи з викатним елементом дозволила відмовитися від застосування в шафі роз'єднувача шинного з приводом. Відключення від збірних шин розрядників і конденсаторів здійснюється переміщенням викочування елемента в контрольне положення. Оригінально влаштований заземлювач. При переміщенні викочування елемента в контрольне положення шина 19 (див. рис. 18) автоматично закорачивается шинки підведення напруги до конденсаторів розряджаючи при цьому конденсатор.

Шафа КРП з трансформатором власних потреб ШСТ має конструкцію, представлену на рис. 10. Силовий трансформатор 1 типу ТСКС-10 зібраний спільно з запобіжниками 2, автоматом 3, трансформаторами ТК-20, високовольтними 5 і низьковольтними 6 роз'єднують контактами на викочування елементі. Відключення трансформатора від мережі здійснюється переміщенням викочування елемента в контрольне положення. У шафі передбачено блокування, що забороняє переміщення викочування елемента з робочого положення в контрольне і назад при включеному автоматі на стороні низької напруги.

Шафи КРП всіх видів і типів виконань сполучаються між собою збірними шинами.

Шафи на номінальні струми 630, 1000 і 1600А за лінійними шинам з шафами на 2000 та 3150А з викатними елементами не стикуються. Стикування цих шаф може здійснюватися тільки через шафи типів ШГВ і ШКС, у яких лінійні шини з однієї сторони знаходяться в координатах лінійних шин шафах на 630, 1000 і 1600А, а з іншого боку - шаф на 2000 та 3150А.

Шафа типу ШКБ з конденсаторної установкою, виконаний за схемами № 306 і № 307, представлений на рис. 7.Шафа комплектується конденсаторами типу КЕК, просоченими екологічно безпечної діелектричної рідиною й обладнані внутрішніми зарядними опорами. Шафа призначена для підвищення коефіцієнта потужності електроустановок промислових підприємств і розподільних мереж напругою 6-10 кВ частоти 50 Гц.

Шафа часткового заземлення нейтралі в мережах 6-10 кВ наведено на рис.6. Часткове заземлення нейтралі виконується підключенням трансформатора 1 типу ТСНЗ-63, обмотки ВН якого з'єднані в зірку з виведеною нейтраллю, а обмотки НН - в трикутник. Шафа ШЗН може бути встановлений крайнім у ряду КРП чи стояти окремо. Величина активного опору резистора 2 задається на вимогу замовника. При наявності в РУ трансформатора власних потреб з виведеним нулем обмотки ВН, допускається підключення до цього нуля окремих резисторів.

Основні технічні характеристики ШЗН наведені в табл. 3:

Таблиця 3 – Основні технічні характеристики шафи ШЗН

Характеристики шафи ШЗН	Величина
Потужність трансформатора, кВА	63
Номінальна напруга, кВ	6 / 0, 4; 10 / 0,4
Схема з'єднання обмоток	Yн / 
Кліматичне виконання	УЗ
Активний опір R, Ом	100; 150
Допустимі струми через резистор при однофазному замиканні	40А протягом 1,5 с 5А протягом 1 год. 3,5 А протягом 2 год.
Тип обмежувача перенапруг	визначається замовником
Трансформатор струму	ТЛК10-5-05/10р-50/5
Ввід силового і контрольних кабелів	знизу

У шафі ОРШ розташована апаратура автоматичного частотного розвантаження (АЧР), ланцюги живлення шинок, автоматика обігріву лічильників та ін. схеми. Розміри і способи установки ОРШ в РУ вказані на рис.30, 31.

За погодженням із заводом-виробником допускається застосування у шафах індикаторів наявності високої напруги на шинах.
