9. Построение аналоговой гтс с уис и увс. Нумерация на сети.

При использовании УВС емкость ГТС может составлять теоретически до 700 000 номеров. Это обусловлено использованием семи УВС, в каждом из которых может быть включено до 10 РАТС емкостью 10 000 номеров каждая.

Количество УВС в данное время не превышает 7, так как в нумерации УВС нельзя использовать цифры 0, 9, 8.

В таком случае при превышении емкости в 700 000 номеров теоретически, а практически при превышении емкости в 500 000 – 600 000 переходят к построению ГТС с узлами входящего (УВС) и узлами исходящего сообщения (УИС). При этом территория города разбивается на миллионные зоны, которые обслуживаются УИС и УВС. Каждый УИС может включить до 10 УВС, а каждый УВС до 10 РАТС. Соединительные линии от каждого УИС включаются в соответствующий УВС. От УВС включается пучок исходящих соединительных линий к РАТС данного узлового района. РАТС узлового района соединяются по принципу «каждая с каждой» . Нумерация на сети с УИС и УВС семизначная вида (К3, К2, К1, Т, С, Д, Е), где К3 - номер УИС, К2 – номер УВС, К1 – номер РАТС. Остальное – номер абонентской линии.

ЗСЛ

Рисунок 9 – Построение ГТС с УВС и УИС

АМТС соединяется с соответствующим узлом исходящего сообщения пучком исходящих СЛМ, а каждая РАТС соединяется с АМТС непосредственно пучком ЗСЛ.

Входящая связь к абонентам РАТС миллионных зон от УСП осуществляется через УИС. Связь РАТС осуществляется с УСП пучком исходящих соединительных линий.

Абоненты пригорода включаются в АМТС через УСП.

Для организации связи между абонентами различных миллионных зон РАТС одной миллионной зоны включаются в УИС другой зоны пучком соединительных линий. Для организации связи между РАТС, включенных в разные УВС, в пределах одной миллионной зоны, РАТС включаются непосредственно в УВС другого узлового района пучком исходящих соединительных линий.

10. Принципы построения аналоговых стс.

На аналоговых СТС предусматривается радиальное (одноступенчатая схема) и радиально-узловое (одно- и двухступенчатая схема) построение с возможностью использования поперечных (прямых и обходных) путей. Одноступенчатая схема построения СТС более предпочтительна, так как она обеспечивает более низкое затухание соединительных трактов, упрощает станционное оборудование, улучшает качество разговорного тракта, ускоряет процесс установления соединений.

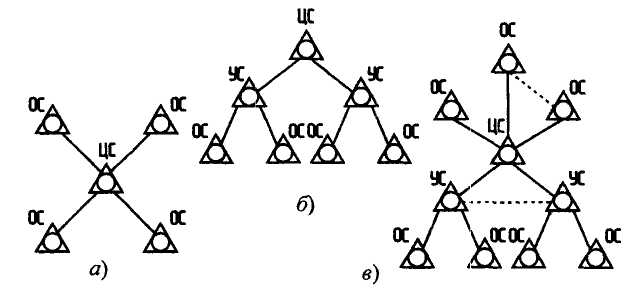

Рисунок 10 - Схемы построения аналоговой сельской телефонной сети:

а - одноступенчатая; б - двухступенчатая; в – комбинированная.

Основой СТС является центральная станция (ЦС), в которую включаются линии от вышестоящей станции - АМТС, соединительные линии от оконечных станций (ОС), а при: радиально-узловом построении сети и от узловых станций (УС). В узловые станции включаются линии от нижестоящих ОС. Центральная станция размещается в районном центре и может являться одновременно городской телефонной станцией (рис. 10).

Двухступенчатые схемы применяются только при условии технико-экономической целесообразности узлообразования. В таком случае наибольшее количество станций, через которые могут соединяться абоненты на СТС, достигает пяти (ОС-УС-ЦС-УС-ОС).

На практике чаще используются комбинированные схемы сельских сетей, которые оконечные станции ОС подключают как к узловым АТС УС, так и к центральной станции ЦС.(рис 10.б)
