1. Принципы построения сетей электросвязи.
Сетью связи называется совокупность технических средств, обеспечивающих передачу и распределение сообщений. В зависимости от вида электросвязи сети присваивается название телефонной, телеграфной, передачи данных, передачи газет, телевизионного вещания и радиовещания. По характеру передаваемых сообщений сети связи можно разделить на два вида:
1) сети передачи индивидуальных сообщений — предназначены для передачи сообщений, имеющих частный, индивидуальный характер, т.е. представляющих интерес для отдельных людей (телефонная, телеграфная, факсимильная и передачи данных);
2) сети передачи массовых сообщений — обеспечивают передачу сообщений, имеющих массовый характер, т.е. представляющих интерес одновременно для большого числа людей (сети звукового и телевизионного вещания, а также сети передачи газет).

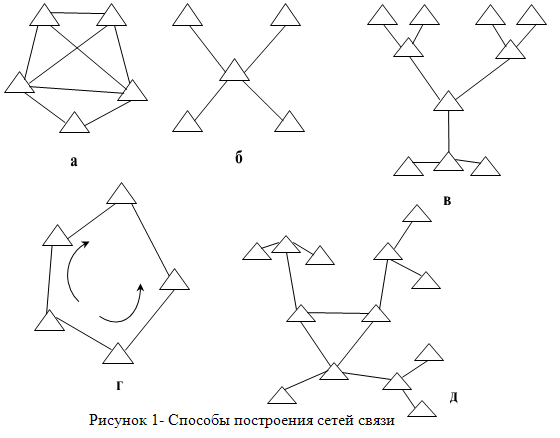

Различают несколько способов построения сетей связи: полно связный (принцип «каждый с каждым»), радиальный, радиально-узловой, кольцевой и комбинированный. Способы построения сетей представлены на рис 1.
При полносвязном способе построения между всеми узлами существует непосредственная связь. В этом случае при повреждениях или перегрузках на отдельных участках возможна организация обходной связи через транзитное соединение, однако такой способ построения сети является наиболее дорогостоящим.
При радиальном способе построения сети связь между узлами осуществляется через один центральный узел. Это резко сокращает общее число пучков соединительных линий (СЛ), но при этом отсутствует возможность создания обходных путей. Такой способ может быть использован при построении сети на сравнительно небольшой территории.
На большой территории сеть связи чаще всего строится по радиально-узловому способу (рис. 1, в). В этом случае связь организуется через узлы связи двух и более классов.
Кольцевой способ построения сети предусматривает возможность осуществления связи между узлами как по часовой, так и против часовой стрелки. В этом случае при повреждении на определенном участке сеть полностью сохраняет свою работоспособность. Кроме того, используется сравнительно небольшая общая протяженность линий связи.
При комбинированном способе построения сети узлы I класса соединяются между собой по полно связной схеме или по кольцевому принципу. В этом случае выход из строя одной узловой станции не нарушает работу всей сети.
2 Сети передачи индивидуальных сообщений
1) сети передачи индивидуальных сообщений - предназначены для передачи сообщений, имеющих частный, индивидуальный характер, т.е. представляющих интерес для отдельных людей (телефонная, телеграфная, факсимильная и передачи данных);
Телефонные сети сравнительно небольших городов (емкость сети 50...60 тыс. абонентов) строятся по полносвязной схеме. При этом число станций не превышает шести.
Телефонные сети более крупных городов имеют несколько групп телефонных станций. Каждая группа обслуживает определенный район города, называемый узловым. Связь между абонентами разных узловых районов осуществляется через узловые станции. В пределах узлового района станции соединены по полносвязной схеме. В этом случае используется радиально-узловой способ построения, так как абоненты разных районов соединяются через несколько станций.
Телеграфные сети строятся по радиально-узловому принципу с учетом административно-территориального деления сети. Оконечными пунктами телеграфной сети являются либо отделения связи, либо телеграфные абоненты, располагающие телеграфной аппаратурой (Т). Функции узловых пунктов (УзП) выполняют телеграфные коммутационные станции. Сеть имеет УзП трех уровней: первого уровня (УзП1) - районные узлы (РУ), второго уровня (УзП2) - областные узлы (ОУ), третьего уровня выполняют главные узлы (ГУ) сети, организуемые в регионах, охватывающих несколько областей. Главные узлы телеграфной сети соединены между собой каналами телеграфной связи по полносвязной схеме. При таком принципе построения сети телеграфные сообщения проходят через 1...6 промежуточных узловых пунктов.
Сеть передачи данных имеет такую же структуру построения, как и телеграфная. Более высокие требования, предъявляемые к качеству связи, а также необходимость передачи данных в реальном режиме времени вынуждают применять современные протоколы обмена сигналами и более сложную аппаратуру на оконечных и узловых пунктах.
Факсимильные сети преимущественно строятся на базе телефонной сети и предназначены для передачи неподвижных изображений.
