Міністерство освіти і науки України
Державний вищий навчальний заклад
«Краснодонський промислово-економічний коледж»
Розрахунково-графічна робота №2
з дисципліни: «Електропостачання галузі»
для спеціальності 5.05070103 «Електропостачання»
Виконав: Баданюк.I.А
студент групи 1ЕлП-11
Перевірив викладач: Шутурма А.С.
Краснодон 2014
ЗМІСТ
Розробка схеми електропостачання підприємства
Розрахунок струмів трифазного короткого замикання на шинах низької напруги головної понижувальної підстанції
Алгоритм розрахунку струмів КЗ
3. Вибір перерізу провідників в електричній мережі 6-10 кВ
3.1. Вибір перерізу провідників за нормальним режимом
3.2. Перевірка перерізу провідників за максимальним режимом
3.3. Перевірка провідників на термічну ствйкість
4. Вибір електричних апаратів в електричній мережі напругою 6-10 кВ
4.1. Вимикач
4.2. Запобіжник
5. Список використаних джерел

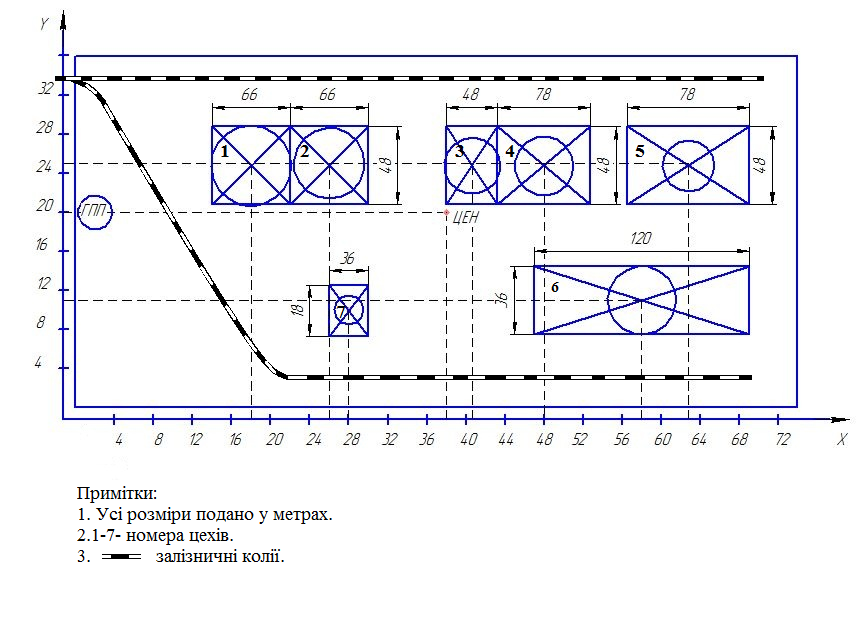

1 Розробка схеми електропостачання підприємства
Схема електропостачання показує зв'язок між ДЖ та споживачами електроенергії підприємства.
Питання живлення електроенергією промислових підприємств вирішуються проектними організаціями разом з енергосистемою залежно від необхідної споживаної електроенергії, особливостей технології підприємства, перспектив розвитку електропостачання даного району та інших факторів.
Для електропостачання підприємства обираємо радіальний варіант мережі напругою 6-10 кВ.
Радіальні
схеми - це такі схеми,
в яких електроенергія від ДЖ (ГПП, ПГВ,
ЦРП, РП) передається до цехових ТП або
до окремих ЕП напругою понад 1 кВ окремою
лінією без відгалуження для живлення
інших споживачів.
Радіальні схеми слід застосовувати при навантаженнях, розташованих у різних напрямках від ДЖ. Найбільш поширеними є одно- та двоступеневі схеми.
Радіальне живлення цехових двотрансформаторних ПС необхідно здійснювати від різних секцій РП, як правило, окремими лініями для кожного трансформатора . Кожна лінія і трансформатор мають бути розраховані на покриття усіх навантажень 1-ї та основних навантажень 2-ї категорій даної ПС у післяаварійному режимі .
Двоступеневі радіальні схеми застосовують на великих і середніх підприємствах з цехами (групами цехів), які розташовані на великій території. Живлення розташованих поруч одно-та двотрансформаторних ПС без шин ВН та ЕП з напругою понад 1 кВ здійснюється від проміжних РП (РП1 - РПЗ), що живляться від ГПП радіальними лініями першого ступеня . При цьому всі комутаційні та захисні апарати розміщуються на РП. На цехових ТП передбачається глухе приєднання трансформаторів до радіальних ліній другого ступеня.

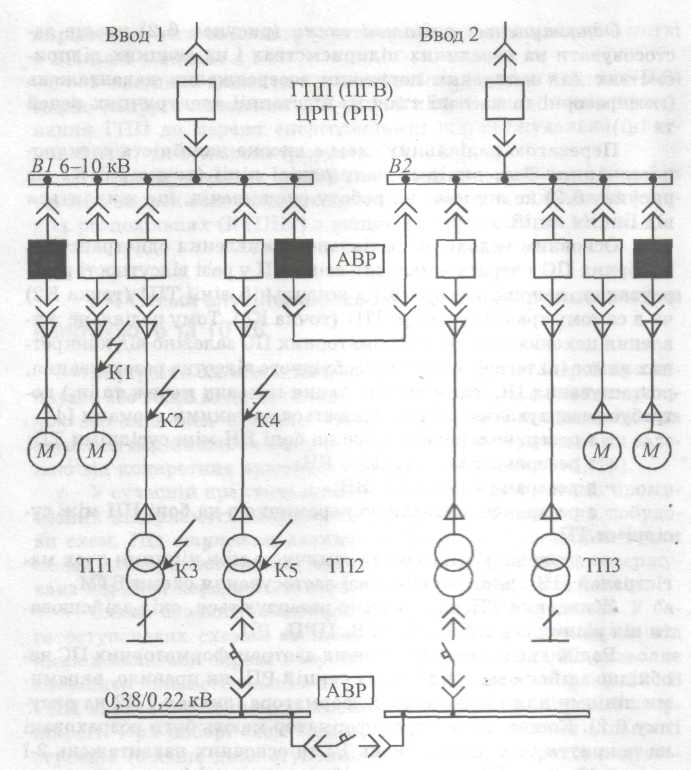

Рисунок 1.1 - Одноступенева радіальна схема

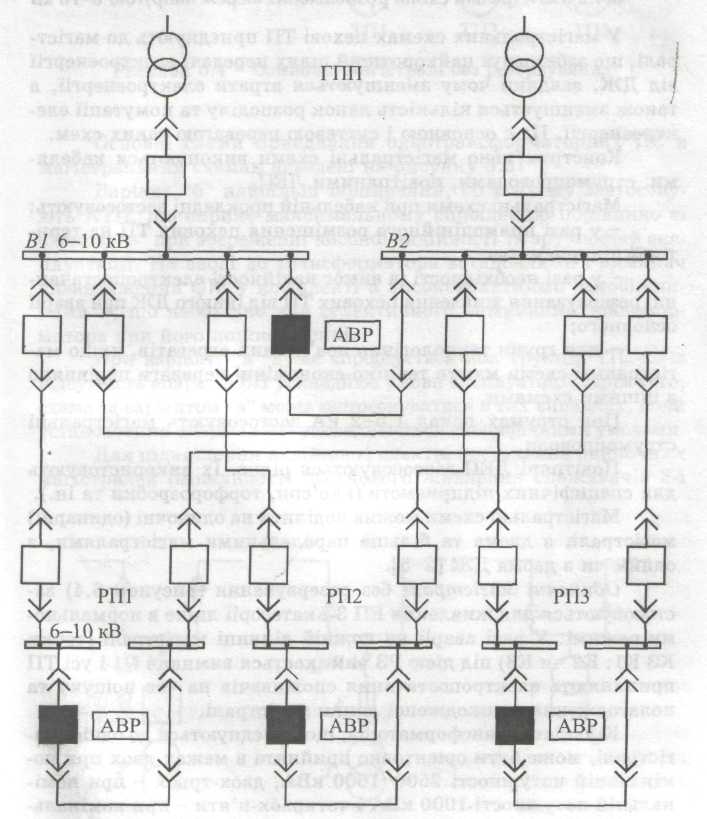

Рисунок 1.2 - Двоступенева радіальна схема
Радіальне живлення цехових ТП є доцільним від шин ГПП при навантаженнях, розташованих у різних напрямках від неї.
2 РОЗРАХУНОК СТРУМІВ ТРИФАЗНОГО
КОРОТКОГО ЗАМИКАННЯ НА ШИНАХ НИЗЬКОЇ
НАПРУГИ ГОЛОВНОЇ ПОНИЖУВАЛЬНОЇ
ПІДСТАНЦІЇ
