1.4.2 Стены
Стены выполнены из керамического пустотного кирпича размером 250*120*65 мм по цепной системе перевязки, т.к. данный вид перевязки наиболее прочный. Наружные стены толщиной 510 мм, внутренние толщиной 380 мм. С наружной стороны стены выполняется утепление фасада здания, включающее наклеивание на фасад здания утеплитель из пенополистирола (ТУ 6-05-II-78-78), толщина – 100 мм, плотность – 100 кг/м3. Утеплитель приклеивается на полимерцементном растворе и крепится тарелочными анкерами. На верхний слой утеплителя наносится цементно-перлитовый раствор толщиной 7 мм, в который втапливается стеклотканевая сетка. Затем выполняется грунтовка
из клеевого состава толщиной 1-2 мм и выполняется декоративная отделка.
Теплотехнический расчет
Температура внутреннего воздуха – 18 0С
Влажность – 55%
Материал стен - кирпич керамический пустотный
Утеплитель – пенополистирол
Внутренняя отделка - сложный раствор 25мм
Наружная отделка – цементно-перлитовый раствор 7мм
Город строительства – Стерлитамак
Режим помещения – нормальный.
Режим города – сухой.
Условия эксплуатации ограждающей конструкции – режим–А.
Определяем градусы сутки отопительного периода по формуле
ГСОТ=(tВ-tот.пер)*Zот.пер. (1.1)
где Zот.пер. = 210 сут.
tот.пер= -7,1 0С.
tВ= 18 0С
ГСОТ=(18+7,1)*210=5271 0С*сут.
Определяем требуемые сопротивления теплопередачи стены по формуле
RОтр= n*(tВ- tН)/𝛥 tН*αВ (1.2)
где n=1
tВ= 18 0С
tН= -36 0С
𝛥 tН= 4 0С
αВ= 8,7 Вт/(м2*0С)
RОтр= 1*(18+36)/4*8,7= 1,55 (м2*0С)/Вт.
Методом линейной интерполяции находим RО
RО= 3,55-2,8/6000-4000*(5271-4000)+2,8= 3,24 (м2*0С)/Вт
Определяем сопротивление теплопередачи наружней стены
по условиям комфортности и энергосбережения принимаем по формуле
RОтрmax= 3,24 (м2*0С)/Вт. (1.3)
где RО=1/αВ+Rк+1/αН
αВ= 8,7 Вт/(м2*0С)
αН= 23 Вт/(м2*0С)
Rк= R1+ R2+ R3+ R4 ;
R1=δ1/λ1=0,025/0,87=0,03 (м2*0С)/Вт;
R2=δ2/λ2=0,51/0,58=0,88 (м2*0С)/Вт;
R3=δ3/λ3=Х/0,041 (м2*0С)/Вт;
R4=δ4/λ4=0,007/0,26=0,027 (м2*0С)/Вт;
RО=1/8,7+0,03+0,88+Х/0,041+0,027+1/23 (м2*0С)/Вт;
Х=0,088=0,1м.
Вывод: принимаем толщину утеплителя равной 0,1 м.
1.4.3 Перемычки
Перемычки приняты сборные железобетонные брусковые серии 1.038.1-1, марок 2ПБ13-1, 3ПБ16-37, 2ПБ10-1, 5ПБ21-27-а, 2ПБ18-3, 2ПБ16-2, 3ПБ18-37, 5ПБ27-27, 2ПБ25-3, рисунок 1.3. Несущие перемычки опираются на простенки на 250 мм, не несущие – на 120 мм.
Рисунок 1.3
Таблица 1.2
Марка эл-та |
Класс бетона |
Расход бетона, м3 |
Расход стали, кг |
Масса Эл-та, т |
2ПБ10-1 |
В15 |
0,017 |
0,24 |
0,043 |
2ПБ13-1 |
В15 |
0,022 |
0,31 |
0,054 |
2ПБ16-2 |
В15 |
0,026 |
0,53 |
0,065 |
3ПБ16-37 |
В15 |
0,041 |
2,94 |
0,10 |
2ПБ18-3 |
В15 |
0,033 |
0,85 |
0,081 |
3ПБ18-37 |
В15 |
0,048 |
3,68 |
0,12 |
5ПБ21-27-а |
В15 |
0,114 |
8,75 |
0,29 |
2ПБ25-3 |
В15 |
0,041 |
1,85 |
0,10 |
5ПБ27-27 |
В15 |
0,15 |
11,91 |
0,38 |
1.4.4.Балконы. Лоджии

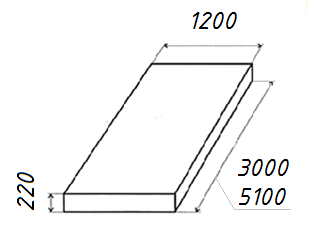

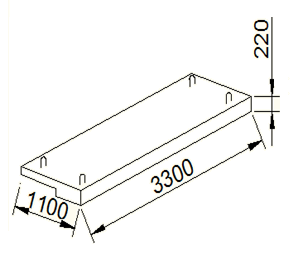

В здании имеются балконы серии 1.137.1-9, марки ПБК 33.11-4, рисунок 1.4 и лоджии серии 1.137.1-8 марок ПЛП 30-12, ПЛП 51.12-АIV, рисунок 1.5.
Рисунок 1.4 Рисунок 1.5
Таблица 1.3
Марка элемента |
Класс бетона |
Расход бетона, м3 |
Расход стали, кг |
Масса элемента, т |
ПБК 33.11-4 |
В15 |
0,43 |
44,57 |
1,075 |
ПЛП 30-12 |
В15 |
0,49 |
18,86 |
1,220 |
ПЛП 51.12-AIV |
В15 |
0,92 |
56,85 |
2,305 |
