Билет № 6

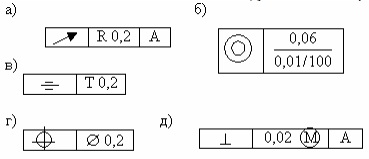

1) Нормирование отклонения формы и взаимного расположения поверхностей. Дать

наименование нескольких видов обозначений, указанных на чертеже.

Отклонение формы - отклонение формы реальной поверхности или профиля от формы нормируемой поверхности или профиля.

Отклонение от плоскостности - наибольшее расстояние от точек поверхности до прилегающей плоскости в пределах нормируемого участка.

Его частные виды:- Выпуклость и вогнутость.

Отклонение от цилиндричности - наибольшее расстояние от точек реальной поверхности до прилегающего цилиндра в приделах нормируемого участка.

Прилегающий цилиндр - описанный вокруг вала правильной геометрической формы, имеющий наименьший возможный диаметр(для отверстия вписанный, наибольший диаметр)

Параметр отклонение от цилиндричности - заменяют на отклонение от круглости и отклонение от профиля продольного сечения.

Отклонение от круглости - это наибольшее расстояние от точек реального профиля до прилегающей окружности.

Частные виды: - Овальность Огранка.

Отклонение от профиля продольного сечения - наибольшее расстояние от точек образованной реальной поверхности и лежащих в плоскости проходящей через ось до соответствующей стороны прилегающего профиля. В приделах нормируемого участка.

Частные виды: конусообразность, седлообразность, бочкообразность.

Допуски расположения

2) Предложите все технически возможные способы обработки ступенчатого отверстия поз.А

(см. чертеж №5). Предложите наиболее производительный способ

3) Цели применения коррекции положения инструмента на станках с ЧПУ

В пультах числового программного управления современных фрезерных станков предусматривается возможность ввода коррекций по осям X, Y, Z для компенсации изменений соответствующих параметров (диаметра, длины) инструмента при переточке, а также компенсации упругих деформаций и износа.

Коррекция назначается в программе либо на все переходы, выполняемые одним инструментом, либо на отдельные обрабатываемые поверхности. Количество корректирующих переключателей на пульте УЧПУ довольно часто меньше числа инструментов наладки и обрабатываемых поверхностей. Поэтому в первую очередь корректирующие переключатели выделяют для инструментов, обрабатывающих точно заданные поверхности. Корректирующие переключатели необходимы также на следующий инструмент для обработки плоскостей и уступов: фрезы торцевые черновые, если инструмент не настраивается по длине; фрезы торцевые для получистовых, чистовых и отделочных работ; фрезы концевые для получистовых и чистовых работ.

БИЛЕТ № 7

1) Объяснить обозначение М10? Что обозначает буква, цифра? Крупный или мелкий шаг

резьбы? Чему равен угол профиля?

2) На шейке цапфы Ф30 нарезать резьбу по параметрам, указанным на чертеже (см.

чертеж №2 ). Выбрать инструмент, обосновать выбор материала его режущей части и

геометрии. Назначить режим обработки.

3) Результаты разработки технологического этапа подготовки обработки на станках с ЧПУ.

БИЛЕТ № 8

1) Что дано и что требуется найти в прямой и обратной задаче при расчёте размерной цепи?

При расчете размерных цепей встречаются две задачи - прямая и обратная.

При решении прямой задачи определяют параметры составляющих звеньев: номинальные размеры, допуски, расположение поля допуска каждого составляющего звена относительно номинала (координаты середин полей допусков и предельные отклонения всех составляющих звеньев размерной цепи, исходя из требований к замыкающему звену.

При решении обратной (проверочной) задачи определяют характеристики смыкающего звена , исходя из значений номинальных размеров , допусков, координат середин полей допусков предельных отклонений составляющих звеньев.

2) Предложить все технически возможные способы обработки шпоночного паза на детали (см.

чертеж …). Для одного из способов назначить режим обработки

Методы фрезерования шпоночных канавок валов: дисковой фрезой с продольной подачей; концевой фрезой с продольной подачей; концевой фрезой с маятниковой подачей; концевой дисковой фрезой с вертикальной подачей.

3) Из нижеприведенного ряда моделей станков указать станки токарной, (фрезерной,

сверлильной, шлифовальной) группы: 7612,1В116П, 5А320, 6Д82, 11Д25, 1И140, 3П754, 1Б240-

6К, 5С276, 3У10А, 1Е325, 6560, 1П420, 3Б724, 16К20, 6Е80, 1М63, 2А622, 1А563, 6902, 1А512,

3Е711В, 5А140, 6Т83, 7А534, 16Б16П
