Экзаменационный билет №1
по дисциплине «Комфортность и безопасность швейных изделий»
для студентов 4 курса специальности 260902
ЗАДАНИЕ:
1. Разработать модель указанного в исходных данных вида одежды, привести технический рисунок (вид спереди, вид сзади). Во внимание принять назначение, условия эксплуатации изделия и характер основных поз и движений носчика.
2. Определить и обосновать конструктивные средства повышения эргономичности конструкции.
3. Разработать чертеж модельной конструкции изделия в масштабе 1:4.
ИСХОДНЫЕ ДАННЫЕ:
Вид одежды – комбинезон мужской для групповой парашютной акробатики
Размерный вариант – 176-100-88
Назначение и условия эксплуатации – комбинезон предназначен для групповой акробатики, суть которой заключается в построении различных фигур (формаций) в условиях свободного падения.
Характер основных движений парашютиста – наиболее распространенными движениями в воздухе являются различного рода движения:
1) верхними конечностями:
- сгибание руки в локтевом суставе на угол 90° в горизонтальной плоскости;
- отведение руки в плечевом суставе на угол 60…70° в вертикальной плоскости;
- горизонтальное приведение рук с соприкасающимися друг с другом ладонями;
2) нижними конечностями – сгибание ног в коленном суставе.

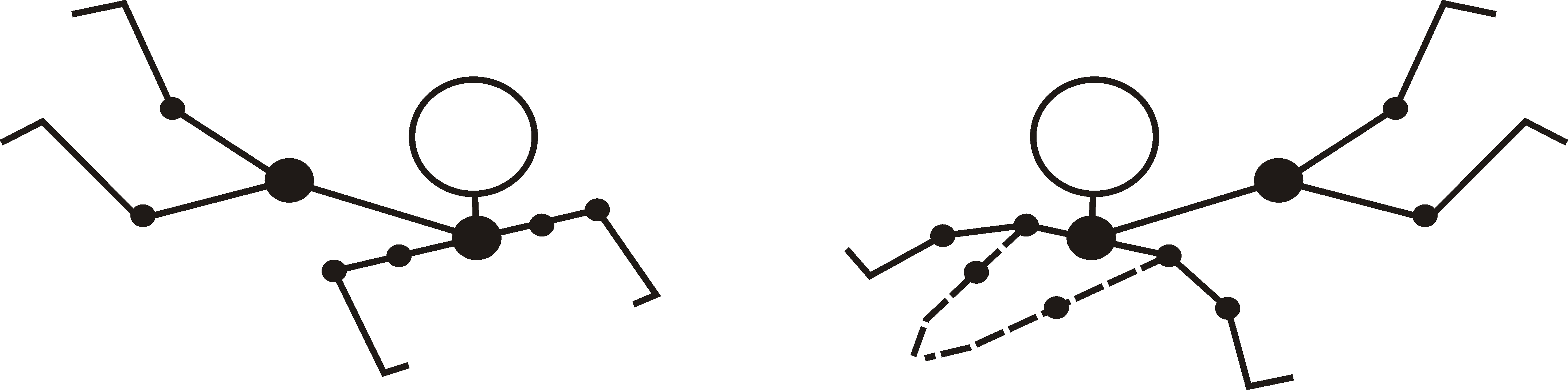

Пиктограммы наиболее распространенных движений
При выполнении указанного комплекса движений происходит значительное изменение размерных признаков:
увеличение: Дрзап, Впк, Шс, Вг, Дтп, Дсб
уменьшение: Шп, Дтс
Уменьшение Дтс при одновременном увеличении Дтп определено исходя из характера основной эргономической позы «лежа». Наблюдается изогнутость тела, что вызывает некоторое увеличение размеров передней части тела и уменьшение размеров задней части тела.

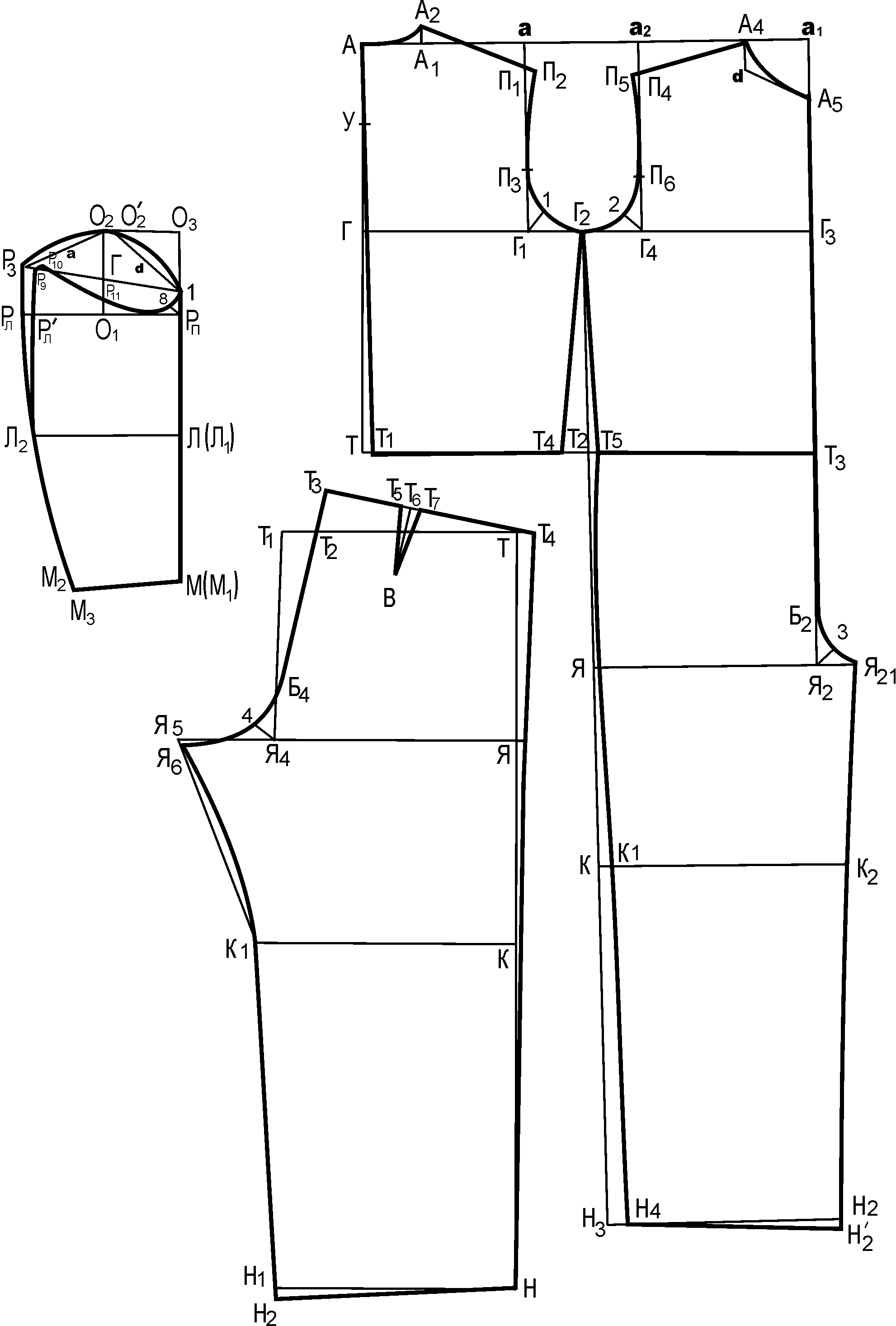

Чертеж базовой конструкции комбинезона мужского
по методике М.В. Головиной, М.В. Черницкой
В таблице приведены величины конструктивных прибавок рекомендуемые указанной методикой.
-
Наименование
конструктивного участка
Размерный признак типовой фигуры
Условное обозначение и величина прибавки,
см
Обозначение
Величина, см
Ширина изделия на уровне глубины проймы
Сг3
50,0
ПСг3
12,8
Ширина спинки в самом узком месте
Шс
20,4
ПШс
2,9
Ширина проймы
Шпр
12,4
ПШпр
3,1
Ширина полочки в самом узком месте
Шг
19,2
ПШг
4,8
Глубина проймы
Впр.з
21,4
Пс.пр
5,3
Ширина рукава вверху
Оп
32,2
ПОп
18,1
Ширина рукава внизу
Озап
18,5
ПОзап
17,1
Ширина изделия на уровне линии бедер
Сб
52,0
ПСб
14,4
Ширина изделия на уровне линии талии
Ст
44,0
ПСт
12,6
Длина горловины
Сш
41,0
ПСш
1,5
Длина спины до талии
Дтс
45,4
ПДтс
5,0
Расстояние от линии талии до подъягодичной складки
Вс
29,2
ПВс
0,9
Ширина брюк на уровне высоты сидения
Обед
56,7
ПОбед
28
Ширина брюк на уровне линии колена
Ок
38,7
ПОк
31,9
Ширина брюк на уровне линии низа
Ощ
24,1
ПОщ
34,8
