8.3 Обмеры деталей зданий и сооружений

Наиболее крупные и простые детали по своим очертаниям и профилировке на обмерных чертежах (кроках) планов, разрезов и фасадах рисуются полностью и здесь же ставятся их размеры. Более мелкие детали, обладающие тонкой профилировкой, необходимо зарисовать отдельно в более крупном масштабе, а на основных обмерных чертежах показать лишь общие габариты и фиксировать положение (привязывать) по отношению к основным частям здания.

Такие сложные по профилировке или неправильные по форме детали замеряются от горизонтальных причалок или шнура отвеса либо координатами, либо засечками от двух точек. Для фиксации перпендикулярности координат пользуются обыкновенными чертежными треугольниками. При этом один из катетов треугольника прикладывают к причалке или шнуру отвеса, а другой совмещают с линейкой, которой производятся измерения (рис. 23). Вместо горизонтальной причалки и шнура отвеса могут быть применены рейки, вертикальность или горизонтальность которых в процессе обмера проверяется с помощью пузырькового уровня.

Рядом с причалкой, шнуром отвеса или заменяющими их рейками рекомендуется вешать и ленту рулетки, нулевое деление которой должно совпадать с началом измеряемой детали.

Рис. 23 Обмеры сложных профилировке деталей.

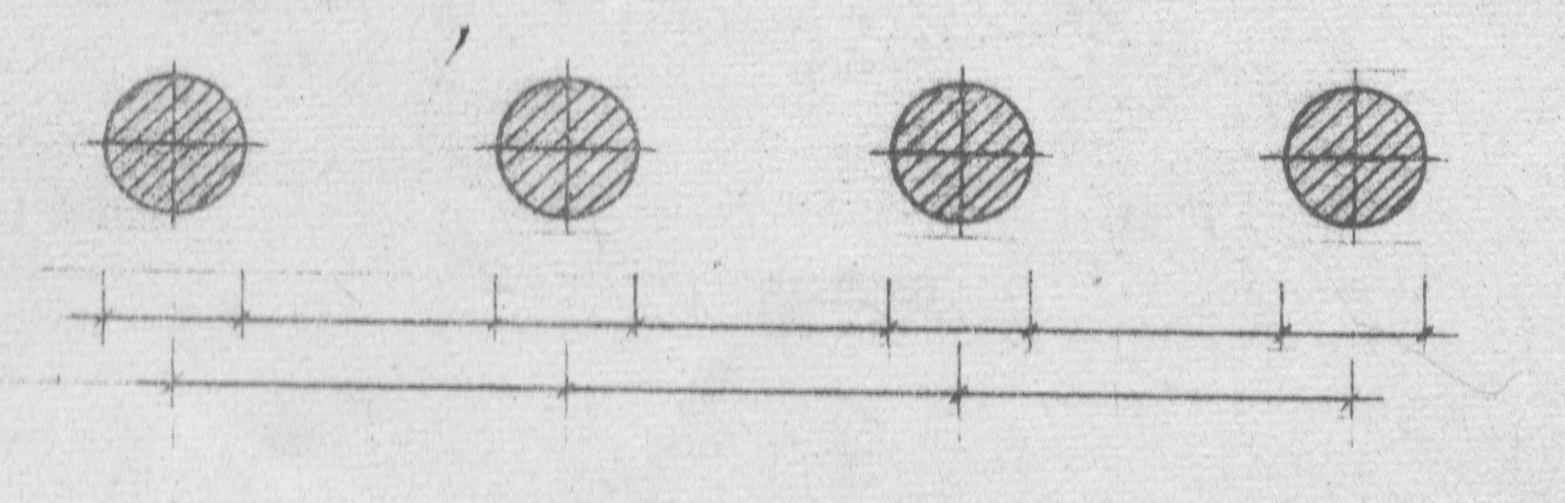

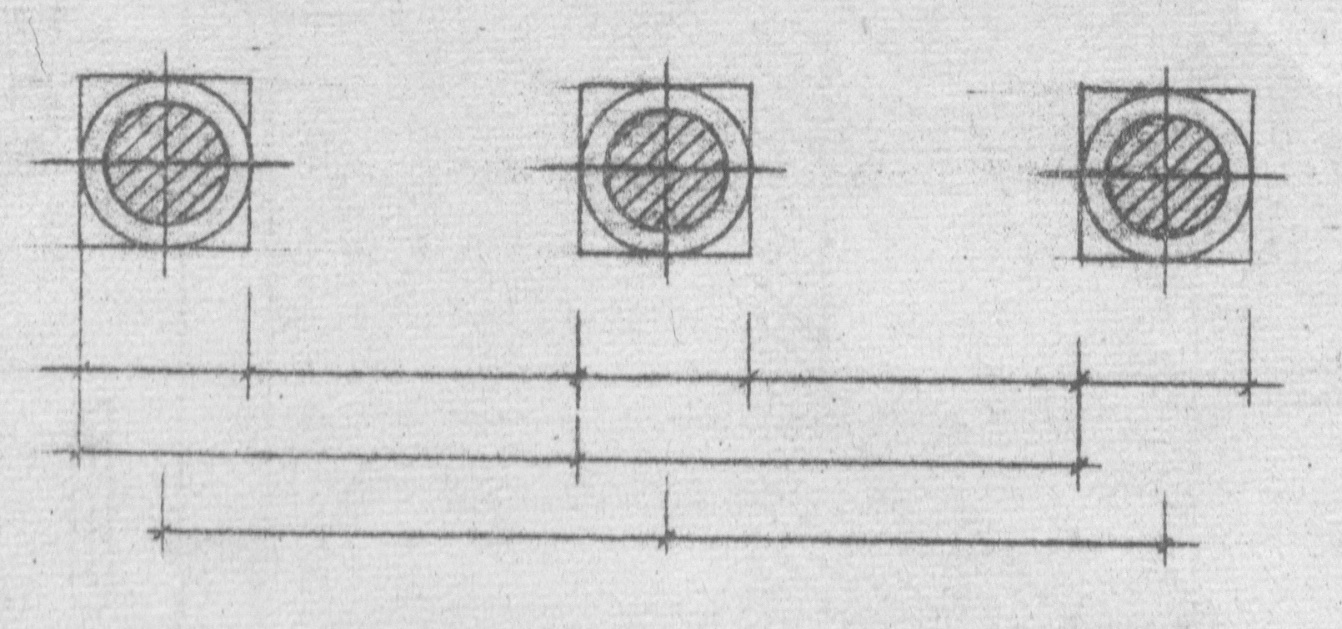

При таком положении рулетки можно одновременно измерять и высоту профилей (от нуля рулетки до горизонтальной линейки, находящейся на высоте профиля и их высоты) от нуля линейки до причалки, шнура отвеса или рейки (рис.23). Для определения расстояния между осями оконных проемов необходимо измерить расстояние от края одного проема до соответствующего края другого (рис. 24). Точно также для определения расстояний между осями колонн необходимо измерить расстояние между соответствующими сторонами плинтов баз (рис. 25). Если колонны не имеют плинтов, то необходимо измерить расстояние между колоннами и прибавить к нему диаметр колонны (рис. 26).

Рис. 24-25-26. Промеры оконных проемов, колонн.

Диаметр колонн вычисляется по формуле длины окружности. Длина окружности измеряется рулеткой. Для определения уточнения колонны необходимо промерить длины окружностей на различных (зафиксированных) высотах и по упомянутой выше формуле вычислить соответственные диаметры.

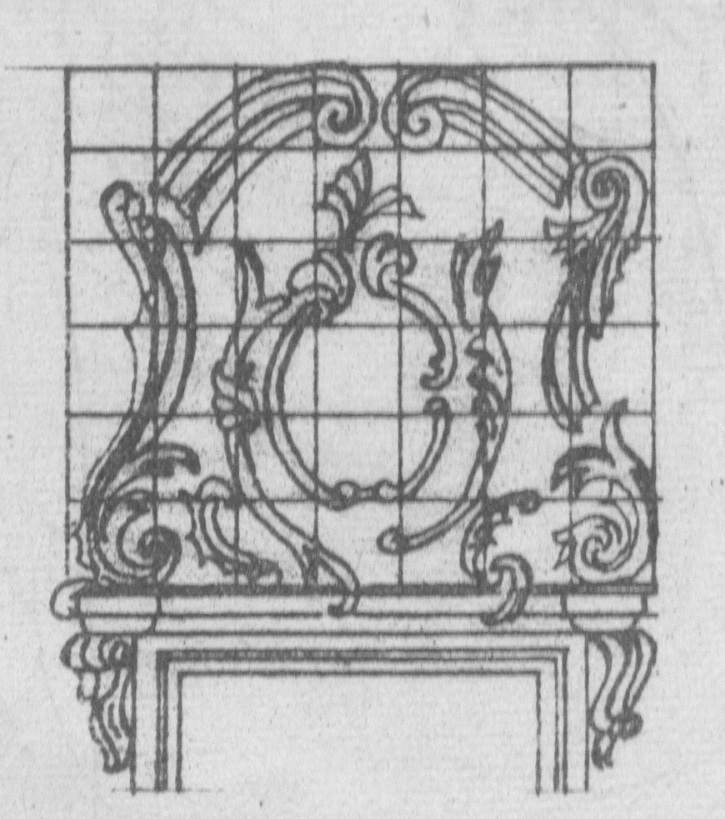

При обмере сложных рельефных архитектурных или скульптурных деталей, в особенности заполняющих большие поверхности, необходимо перед ними спустить ряд отвесов или натянуть ряд горизонтальных причалок (или применить отвесы и причалки), чтобы они не пересекали возможно большее число характерных точек и от них производить обмер (рис. 27). Причалки и отвесы к поверхностям стен крепятся пластилином.

И ногда для замера профилей тяг карнизов прибегают к снятию шаблонов в натуральную величину. Для этого применяют мягкую (аллюминиевую) проволоку или полоски из свинца, которыми обжимают по профилю, а затем снимают, накладывают на лист бумаги и очерчивают (обводят) профиль. Делать это нужно с большой осторожностью, чтобы не изменить углы отдельных частей шаблона.

Рис. 27. Обмер сложных скульптурных деталей
