8.2 Обмер фасадов и разрезов

Обмер фасадов и разрезов начинают с проведения горизонтальных «нулевых» линий, от которых ведутся измерения. Чаще всего за «нулевые» линии на фасадах принимают «нулевые» линии обмеряемых внутренних помещений, которые обычно проводятся в плоскости оконных проемов и через них ведутся на фасады.

Если площадка, на которой расположено здание, имеет большой уклон и «нулевая» линия 1 этажа, взятая в плоскости оконных проемов, окажется от поверхности земли очень высоко – за нулевую линию для обмеров фасадов принимается линия верха цоколя.

Обмерные линии, взятые в плоскости цоколя и приведенные в плоскости оконных проемов каждого этажа (если обмеряемое здание многоэтажное), увязываются между собой проемами по отвесным линиям.

Членения фасадов и внутренних помещений пилястрами, оконными проемами, нишами и др. элементами обмеряются:

- по горизонтали – в плоскости нулевых линий (как при обмере планов);

- по вертикали – от «нулевой» линии вверх и вниз по отвесным линиям (рис. 14).

При этом на эскизах (кроках) фасадов и разрезов замеряют и проставляют лишь общие размеры, а детали привязывают двумя размерами (вертикальными и горизонтальными или способом засечек) к какой-либо части обмеряемого здания и нумерую, а затем эти детали обмеряют отдельно.

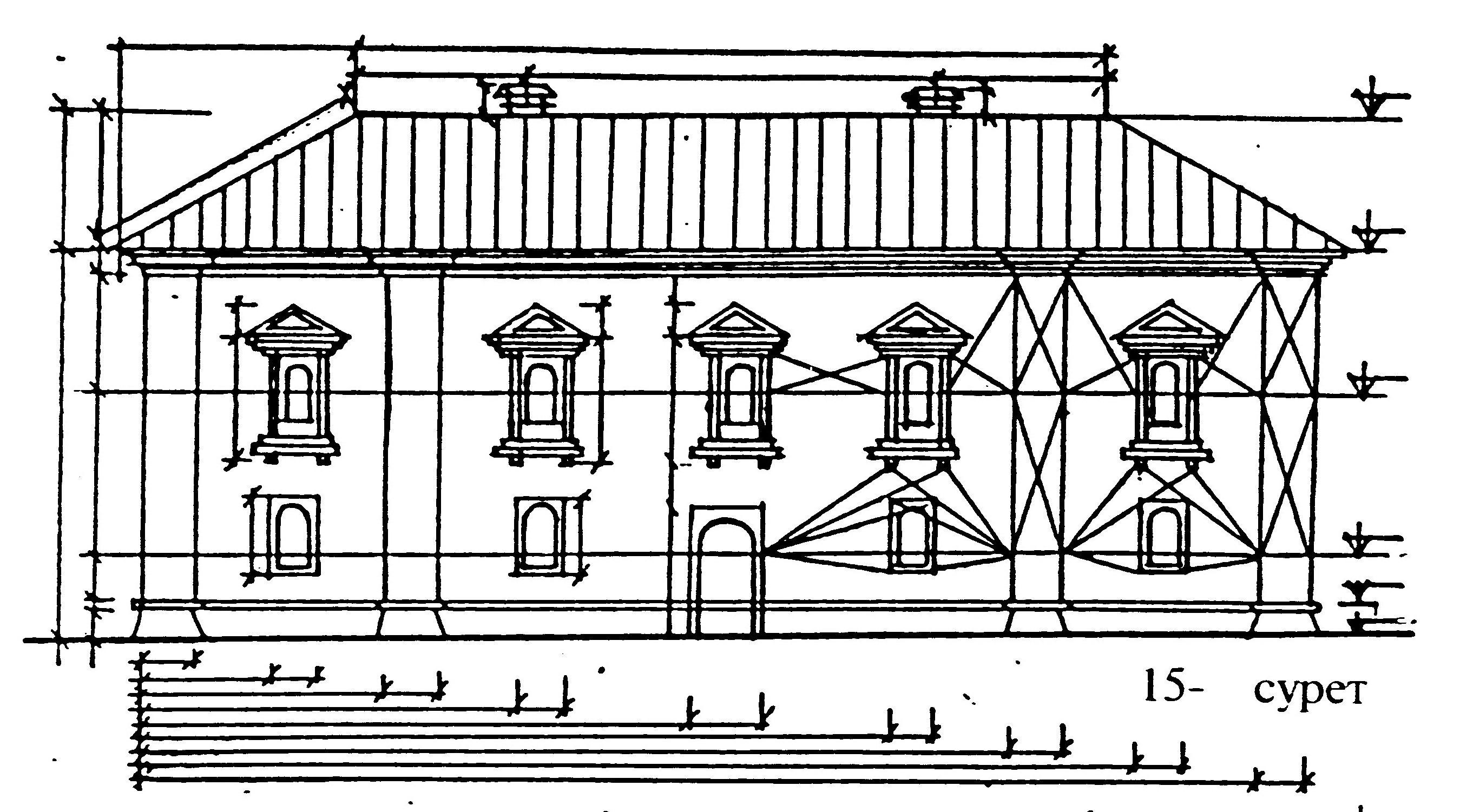

Рис. 14. Обмер фасада здания. Простановка размерных линий.

Во всех случаях обмер надо начинать с крупных габаритных размеров, а затем переходить к более мелким, проверяя, чтобы в сумме они давали общий размер. Более точным является способ производства измерений от одной точки (от нуля) нарастающим образом. Например, при обмерах планов – от угла здания, а фасадов и разрезов – от «нулевой» линии. При этом расстояния между отдельными точками будут равны разности между расстояниями этих точек от принятых за нулевую.

Вертикальность поверхности стен, пилястр и др. элементов зданий следует проверять, опуская рядом с ним отвес, и в случае отклонения их от вертикали фиксировать его промерами расстояний между шнуром отвеса и измеряемой поверхностью на разных высотах (рис. 15). Для того чтобы при выполнении чертежей более легко можно было перейти от планов к фасадам и разрезам, отклонения от вертикали необходимо замерять на уровне «нулевых» линий, по которым обмерялись планы здания.

Кривые, выпуклые и вогнутые линии измеряются так же, как и в проемах – засечками из двух точек, взятых на «нулевой» линии или по координатам.

Рис. 15. Проверка вертикальности пилястры.

Лучше всего обмеры фасадов и разрезов делать тем же триангуляционным способом, разбивая их на треугольники так, чтобы у некоторых из них одна из сторон совпадала с «нулевой» горизонтальной линией (рис. 16).

В особенности способ засечек удобен для обмера криволинейных элементов: арок, сводов, закомаров и т.п. (рис. 17).

Рис. 16-17. Обмер разреза методом триангуляции.

При обмере в вертикальной плоскости часто возникают трудности, связанные с невозможностью добраться до некоторых высотных точек. В особенности такие затруднения появляются, когда на земле нет лесов, с которых можно легко и с достаточным удобством производить промеры. В этом случае приходится прибегать к некоторым приемам с использованием дополнительных приспособлений (рис. 18-19).

Рис. 18-21. Промеры в труднодоступных местах.

Недоступную высотную отметку можно взять снизу с помощью шеста с поперечной рейкой на конце, к которой прикреплена рулетка (рис. 18). Необходимо, чтобы нулевая отметка рулетки совпала с верхом рейки. Таким способом можно обмерять по точкам кривые, например, арки и своды. Некоторые элементы здания можно обмерять сверху, подтягивая рулетку, к которой привязана тяжесть (рис. 20). В этом случае нулевое деление рулетки нужно сделать более заметным с помощью шеста с прикрепленной к нему поперечной планкой, на которую нанесены деления, можно измерять и ширину отдельных элементов, находящихся на недоступной высоте.

В зданиях кирпичных, неоштукатуренных высотные отметки с достаточной степенью точности можно вычислить по рядам кладки. Для этого необходимо замерить внизу высоту определенного количества рядов и

Рис. 22 Обмер в недоступных по высоте местах.

найти среднюю высоту ряда. Этот способ можно применить к зданию из естественного камня в случае, если он сложен правильной кладкой, т.е. высота всех рядов одинакова.

При отсутствии подмостей или высоких лестниц высота внутренних помещений может быть замерена с помощью детского воздушного шарика, запускаемого на длинной и очень тонкой нитке к тем точкам потолка, куполов и сводов, до которых необходимо сделать измерения. Затем измеряют длину нитки до пола и вертикальный диаметр воздушного шарика (рис. 22).

Недоступные большие высоты зданий снаружи с большей точностью могут быть замерены с помощью таких геодезических инструментов, как теодолит или пантометр.
