1.Складання конструктивної схеми перекриття
Розміри будинку в плані 20,4 * 29,8
Розрахунок монолітного перекриття із поперечно розташованими головними балками
Визначення прольоту другорядної балки
Приймаємо 2,3 (м)
Визначення прольоту бокової другорядної балки
Величина головного прольоту в осях 2,3 * 3 = 6,9 (м)
Величина бокових прольотів в осях 2,15 + 2,3 * 2 = 6,75 (м)
Визначення
кроку колон
Визначення розмірів головної та другорядної балок

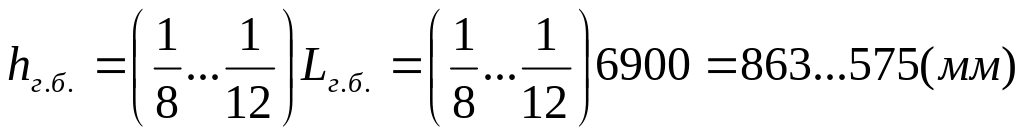

Головна балка
Приймаємо розмір кратний 50. Приймаємо 600 (мм)
Приймаємо розмір кратний 50. Приймаємо 200 (мм)
Розмір головної балки 600х200
Другорядна балка
Приймаємо розмір кратний 50. Приймаємо 400 (мм)
Приймаємо розмір кратний 50. Приймаємо 150 (мм)
Розмір другорядної балки 400х150
Товщина плити перекриття
Приймаємо розмір кратний 10. Приймаємо 60 (мм)
Визначення об’єму бетону
Розрахунок монолітного перекриття із поздовжньо розташованими головними балками
Визначення
прольоту другорядної балки
Приймаємо 1,9 (м) Визначення прольоту бокової другорядної балки
Величина головного прольоту в осях 1,9 * 4 = 7,6 (м)
Величина бокових прольотів в осях 1,6 +1,9 * 3 = 7,3 (м)
Визначення

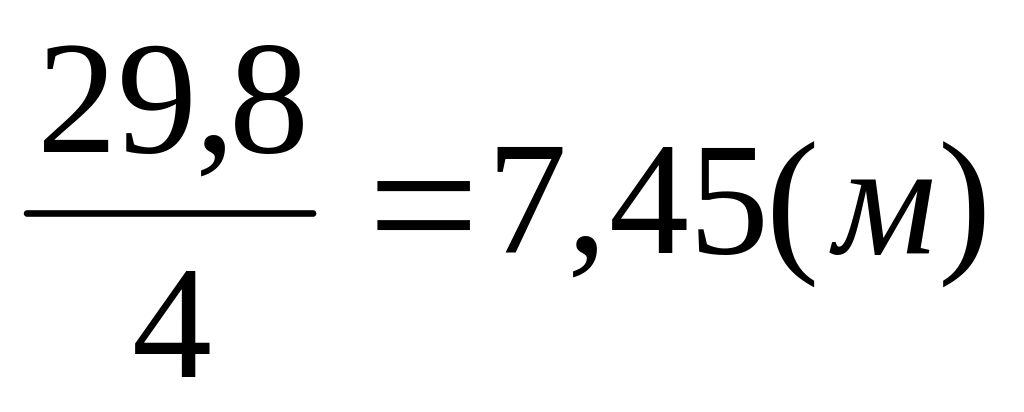

центрального кроку колон
Визначення
бокового кроку колон
Визначення розмірів головної та другорядної балок

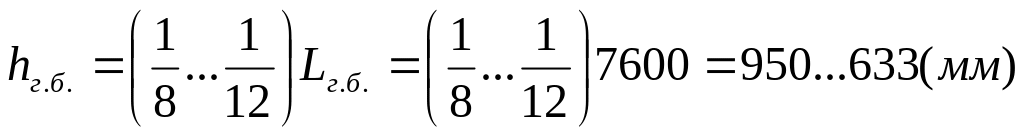

Головна балка
Приймаємо розмір кратний 50. Приймаємо 650 (мм)
Приймаємо розмір кратний 50. Приймаємо 250 (мм)
Розмір головної балки 650х250
Другорядна балка
Приймаємо розмір кратний 50. Приймаємо 350 (мм)
Приймаємо розмір кратний 50. Приймаємо 150 (мм)
Розмір другорядної балки 350х150
Товщина плити перекриття
Приймаємо розмір кратний 10. Приймаємо 50 (мм)
Визначення об’єму бетону
Збір навантаження на перекритя
Збір навантаження на перекриття із монолітного З/Б
№ |
Найменування навантаження |
Нормативне навантаження Кн/м2 |
Коофіціент надійності |
Розрахункове навантаження Кн/м2 |
|
Постійне навантаження |
|||
1 |
Власна вага несучих конструкцій |
1,22 |
1,1 |
1,34 |
2 |
Вага покриття підлоги |
1,06 |
1,2 |
1,27 |
|
Корисне навантаження |
|||
3 |
Тимчасове навантаження |
8,0 |
1,2 |
9,6 |
|
Усього |
12,21 |
Розрахунок плити із монолітного з/б
Розрахункові прольоти

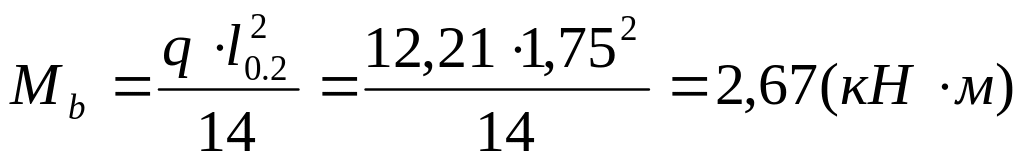

Розрахункові згинаючі моменти
Розрахунок товщини плити:
Бетон
класу В20, при коєф.
=
0,9

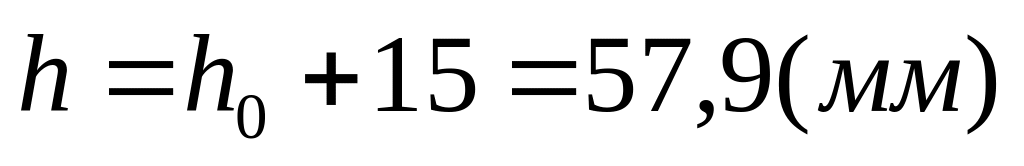

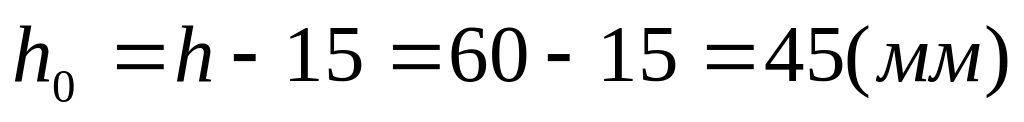

Робоча висота перерізу:
а’=
10+10/2= 15
Пр.
h=60мм
Отже:
Армування плити
Полоса І
Крайні прольоти
На межі 1-ої проміжної опори:
Середні прольоти та середні опори:
Розріз ІІ-ІІ
Крайні прольоти
На межі 1-ої проміжної опори:
Середні прольоти та середні опори приймаємо 80% від Розрізу І-І:

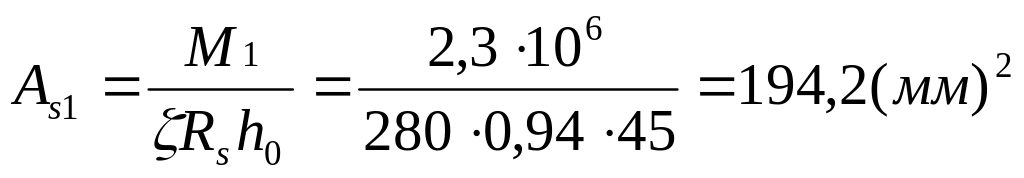

Визначення площі робочих стержнів та розмірів сіток
Для полоси І
В
крайніх прольотах
3шт
Приймаємо
- з поперечною робочою арматурою
На
межі 1-ї проміжної опори
3шт
Приймаємо
- з поперечною робочою арматурою
Над
середніми опорами та прольотами
5шт
Приймаємо
- з поперечною робочою арматурою
Для полоси ІІ
В крайніх прольотах 3шт
Приймаємо
- з поперечною робочою арматурою
На межі 1-ї проміжної опори 3шт
Приймаємо
- з поперечною робочою арматурою
Над
середніми опорами та прольотами
2шт
Приймаємо
- з поперечною робочою арматурою
