7. Одноковшовые экскаваторы. Геометрические, технологические параметры и параметры безопасной работы.
При комплексной механизации земляных работ ведущими машинами являются одноковшовые экскаваторы, которыми выполняется свыше 60 % общего объема таких работ. В жилищном и гражданском строительстве большинство земляных работ, связанных с экскавацией (выемкой) грунта, осуществляется одноковшовыми экскаваторами, что объясняется их универсальностью, пригодностью для разработки любых грунтов: мягких, скальных и мерзлых (после рыхления), грунтов с включениями валунов и т. п. Одноковшовые экскаваторы могут вести и подводную разработку грунтов.
По назначению одноковшовые экскаваторы делят на строительные и строительно-карьерные, карьерные, вскрышные, для открытых горных и крупных гидротехнических работ, туннельные и шахтные.
Строительные и строительно-карьерные экскаваторы, являющиеся универсальными машинами, имеют массу 2—250 т и оснащены ковшами емкостью 0,1—6 м3. С их помощью производят обширный комплекс строительных работ, в первую очередь земляные работы в грунтах I—VI групп.
Параметры, учитываемые при рациональной организации рабочего места экскаватора, могут быть разделены на геометрические, технологические и безопасной работы.
Геометрические параметры — это размеры рабочих органов и ряда габаритов экскаваторов: радиус вращения задней (хвостовой) части поворотной платформы, длина стрелы и длина рукояти; высота напорного вала; координаты пяты стрелы и углы ее наклона; длина и ширина ходовых устройств и т. д. К геометрическим параметрам относятся также приводимые в технической документации максимальная кинематическая высота подъема ковша, наибольшая кинематическая глубина опускания ковша и др. (рис. 10).
Технологические параметры экскаватора обеспечивают правильную установку его относительно места разработки и откосов выемок, наименьший угол поворота ковша на выгрузку, ширину разработки, правильную установку автотранспорта и т. д. Технологические параметры определяются аналитическими или графоаналитическими методами с использованием параметрических схем экскаваторов.
Параметры безопасной работы — это допустимая крутизна откосов, исключающая их обрушение; допустимое расстояние от машины до откоса, исключающее опрокидывание машины; допустимое расстояние между экскаватором и движущимся самосвалом, исключающее возможность травм; расстояние между поворачивающимся ковшом и откосом или строением и т. д.
Из различных видов рабочего оборудования наиболее распространены прямая и обратная лопаты, драглайн и грейфер.
Рис.
Рабочие размеры экскаваторов
с прямой и обратной лопатами
Rk -радиус копания- HB - высота выгрузки;
RB-раднуе выгрузки; Hk—глубина копания
Рис.Параметры забоя гидравлического экскаватора, оборудованного обратной лопатой (а), прямой лопатой (б) и грейфером (в)
Рабочее оборудование одноковшовых экскаваторов выбирается в зависимости от характера выполняемых работ (табл.).
Экскаваторы с гидравлическим приводом имеют значительно большую номенклатуру сменного рабочего оборудования и рабочих органов, что намного расширяет технические возможности
Таблица. Область применения сменного оборудования одноковшовых экскаваторов по видам и условиям работы
|
Емкость ковша, м1, при |
|
|
Оборудование |
группе |
грунта |
Вид работ |
|
|
||
|
1-Ш |
1V-VI |
|
Прямая лопата |
0,25—2,5 |
0,65—3,0 |
Разработка котлованов |
|
|
|
и резервов с погрузкой грун- |
|
|
|
та в транспортные средства |
Обратная лопата |
0,25—2,5 |
0,65-3,0 |
Разработка котлованов, |
II драглайн |
|
|
траншей и резервов с погруз- |
|
|
|
кой грунта в транспортные |
|
|
|
средства и укладкой его в от- |
|
|
|
вал |
Грейфер |
0,5—1,5 |
0,5—1,5 |
Разработка глубоких вые- |
|
|
|
мок с вертикальными стен- |
|
|
|
ками, добыча песка и гра- |
|
|
|
вия из-под воды |
Телескопическое |
0,25—0,4 |
0,4—0,65 |
Планировка откосов, |
оборудование |
|
|
расчистка каналов |
экскаваторов при устройстве земляных сооружений и способствует сокращению ручного труда на зачистных и планировочных работах.
На рис. 12 представлено устройство телескопического планировочного оборудования.
Отсутствие громоздких механических передач и возможность рациональной компоновки агрегатов намного улучшают (на 50—60%) весовые показатели. Повышенная мощность силовых установок, значительно большие (в 2—3 раза) усилия резания и увеличение в 1,25—1,6 раза емкости ковшей по сравнению
а-а
Рис.Устройство телескопического планировочного оборудования
t—поворотная платформа; 2. 6 в 7 — гидроцилиндры; 3 — обойма; 4 — наружная часть стрелы; 5 — внутренняя часть стрелы; S — ковш; В — цапфы
с экскаваторами с механическим приводом способствуют существенному возрастанию производительности.
К одноковшовым строительным экскаваторам могут быть отнесены экскаваторы-планировщики и одноковшовые погрузчики.
Экскаваторы-планировщики — это одноковшовые гидравлические экскаваторы с телескопическим оборудованием, получившие довольно широкое распространение вследствие большой универсальности. Телескопическое рабочее оборудование таких экскаваторов совершает не менее четырех движений: наклон стрелы в вертикальной плоскости, выдвижение стрелы, поворот ковша или всей стрелы относительно ее продольной осн и поворот ковша в вертикальной плоскости. По технологическим возможностям экскаваторы-планировщики намного снижают долю ручного труда при земляных работах.
На рис. 13 представлен общий вид экскаватора-планировщика с телескопическим планировочным оборудованием.
Погрузчик (рис. 14), как и прямая лопата, работает выше уровня стоянки машины движением ковша от себя (от машины в сторону забоя или отвала материалов). Емкости ковша погрузчика в 1,5—2 раза больше емкости ковша прямой лопаты, что существенно повышает производительность экскаватора. Кинематическая схема данного вида рабочего оборудования обеспечивает движение режущей кромки отвала по прямолинейной горизонтальной траектории на уровне стоянки на длине от 2 м и более; это позволяет планировать площадку, на которой стоит машина.
Новая система индексации одноковшовых универсальных экскаваторов (ЭО) предусматривает структуру индекса машин, приведенную в приложении 6. Системой индексации (маркировки) одноковшовых экскаваторов называется принцип, заложенный в структуру индекса (марки), обозначающего машину и отражающего ее основную характеристику. Четыре цифры индекса обозначают (по порядку их расположения): первая — размерную группу, вторая — тип ходового устройства, третья — исполнение рабочего оборудования и четвертая — порядковый номер данной модели. Буквы (А, Б, В, ...) обозначают очередную модернизацию данной машины, а также ее специальное климатическое исполнение (ХЛ, Т, ТВ). Например, индексы ЭО-3322А обозначают экскаватор одноковшовый универсальный третьей размерной группы, на пневмоколесном ходовом устройстве с жесткой (шарнирно-рычажной) подвеской рабочего оборудования, второй модели, прошедший первую модернизацию. В настоящее время наиболее распространены в строительстве экскаваторы второй—четвертой размерных групп, при этом наряду с гидравлическими экскаваторами применяют экскаваторы с механическим приводом.
В приложении 7 даны технико-экономические показатели одноковшовых строительных экскаваторов.
Экскаваторы непрерывного действия
Экскаваторы непрерывного действия все операции по резанию, транспортировке и разгрузке грунта производят одновременно и непрерывно. Благодаря такому совмещению машины непрерывного действия обладают более высокой производительностью, чем экскаваторы цикличного действия (одноковшовые экскаваторы). Однако они менее универсальны и могут успешно применяться при достаточно большом объеме однотипных работ, сосредоточенных в одном месте или на значительном протяжении. Экскаваторы непрерывного действия работают в грунтах до III категории включительно. Они могут захватывать камни, объем которых равен емкости ковша или высота которых не превышает высоту плужкового или фрезерного режущего органа, но бесперебойная их работа возможна только при небольших размерах твердых включений (не более одной четверти ширины ковша или одной трети высоты плужкового или фрезерного рабочего органа).
Экскаваторы непрерывного действия различают по типу рабочего органа и характеру перемещения его в пространстве.
По типу рабочего органа экскаваторы подразделяют на цепные многоковшовые, цепные скребковые, роторные многоковшовые и роторные бесковшовые (фрезерные).
По характеру движения рабочего органа различают экскаваторы продольного, поперечного и радиального копания. У первых направление движения рабочего органа (ротора, ковшовой цепи) совпадает с направлением движения машины. У вторых направление движения рабочего органа (ковшовой цепи) перпендикулярно направлению движения машины. У третьих рабочие органы проворачиваются относительно базы машины (роторные стреловые экскаваторы).
По типу ходового оборудования различают экскаваторы на гусеничном, пневмоколесном и рельсовом ходу.
Экскаваторы продольного копания применяют при рытье траншей, каналов и других протяженных выемок. В отличие от одноковшовых экскаваторов они обеспечивают рытье выемок без дополнительных доработок.
Экскаваторы, поперечного копания используют в карьерах строительных материалов, в гидротехническом и мелиоративном строительстве для отрытня и планировки каналов и т. п.
Экскаваторы радиального копания (роторные стреловые экскаваторы) предназначены для выполнения вскрышных работ и т. п.
К экскаваторам продольного копания относятся траншейные экскаваторы, экскаваторы-дреноукладчики и экскаваторы-каналокопатели.
Траншейные экскаваторы — наиболее распространенный тип экскаваторов продольного копания — по виду оборудования подразделяются на цепные со скребковым рабочим органом, цепные многоковшовые, роторные многоковшовые и роторные бесковшовые (фрезерные).
Принцип действия цепных экскаваторов заключается в следующем. На одной или двух бесконечных цепях укреплены ковши, скребки или плужки, расположенные на определенном расстоянии один от другого. Цепи получают движение от приводных звездочек и огибают холостые звездочки или барабаны, имеющие подвижные оси для регулирования натяжения цепей. Ковши многоковшовых экскаваторов, открытые спереди и сверху, при работе срезают слой грунта и поднимают его на высоту приводных звездочек. При огибании их ковши разгружаются и грунт поступает на отвальные устройства.
Промышленность выпускает семь типоразмеров траншейных цепных экскаваторов (ЭТЦ) с наибольшей глубиной копания 1,2; 1,6, 2,5; 4; 6 м при ширине траншей по дну от 0,2 до 0,8 м без уширителя, от 0,4 до 1,2 с уширителем и 1,8 при двух рядах ковшей. При разработке траншей трапецеидального сечения на рабочем органе закрепляют цепные и шнековые откосо-образователи.
Цепные экскаваторы новых моделей проектируют на основе широкой унификации агрегатов, узлов и деталей; экскаваторы снабжены прибором для автоматического соблюдения заданного уклона дна траншеи. Датчиком сигнала служит копирная проволока, правильность положения которой проверяют нивелирными приборами. Вдоль проволоки перемещается шуп, подающий сигнал на механизм подъема ковшовой рамы. В последние годы в качестве датчиков начали использовать световые лучи, в частности лазерные. Предусмотрена возможность смещения ковшовой рамы в сторону от оси экскаватора, что позволяет при необходимости производить рытье траншей вдоль дорог и заборов, у стен домов.
На рис. 15 представлена компоновка экскаватора ЭТЦ-252.
У скребковых экскаваторов скребки срезают и транспортируют грунт из забоя на поверхность земли, где он сдвигается на одну или обе стороны цепи шнековыми либо скребковыми транспортерами (рис. 16).
Рабочий орган роторного траншейного экскаватора представляет собой колесо, оборудованное по наружной поверхности ковшами с зубьями, а внутри — транспортером, установленным в поперечном направлении к оси движения машины. При подходе ковшей в верхнее положение грунт под действием силы тяжести разгружается на транспортер и отбрасывается им в отвал.
Роторные траншейные экскаваторы (ЭТР) благодаря жесткой конструкции рабочего органа более надежны в работе и могут успешно разрабатывать крепкие и мерзлые грунты. Они допускают большую, чем у цепных, скорость движения ковшей, поскольку роторное колесо выдерживает по сравнению с ковшовой цепью гораздо более высокие динамические нагрузки; в связи с этим такие экскаваторы более производительны.

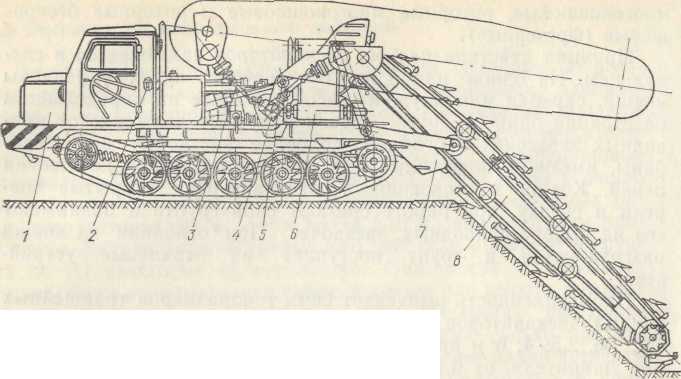

Компоновка экскаватора ЭТЦ-252
I — силовая установка; 2 — управление; 3 — гидропривод;
4 — трансмиссия; 5 — механизм подъема и опускания рабочего
органа; 6 — конвейер; 7 — лоток; 8 — рабочие орган
Рис. Схема цепного траншейного экскаватора
со скребковым рабочим органом
а — вид сбоку; б — ковшовая рама и отвальный механизм
1 — ковшовая раня; 2 — скребковая цепь: 3 — шнековые отвалообраэовагели. 4 — рама; 5 — ось красного вала; 6 — трактор; 7 — гидроцнлиндр подъемного отвала;
8 — отвал
Коэффициент полезного действия роторных экскаваторов выше, чем цепных, цепи которых испытывают значительное трение в абразивной среде. В результате процесс разработки грунта роторными экскаваторами менее энергоемок. Роторными экскаваторами во избежание чрезмерного увеличения диаметра роторного колеса можно разрабатывать траншеи глубиной до 3 м, а цепными — глубиной 6—8 м и более.
Такие экскаваторы применяют главным образом на линейных объектах большой протяженности (строительство магистральных трубопроводов, линий связи и др.) преимущественно вне населенных пунктов, когда не требуется частая их переброска с участка на участок.
Промышленность выпускает пять типоразмеров роторных траншейных экскаваторов с глубиной копания 1,2; 1,6; 2; 2,2 и 2,5 м при ширине траншей по дну от 0,4 до 1,8 м.
Рабочим органом экскаваторов поперечного копания является ковшовая цепь и иногда цепь, оснащенная скребками. Цепные экскаваторы применяют для разработки строительных материалов (песка, гравия, глины), очистки мелиоративных каналов, профилировки их дна и откосов.
Экскаваторы поперечного копания различают: по взаимному расположению экскаватора и забоя (верхнего и нижнего копания), способу подачи рабочего оборудования на забой (параллельного и радиального или веерного резания), конструкции рабочего оборудования (с жестко направляемой ковшовой цепью и свободно провисающей цепью), типу ходового оборудования {на рельсовом я гусеничном ходу).
Схемы экскаваторов поперечного копания показаны на рис. 17.
Рабочее оборудование с жестко направляемой ковшовой цепью используют для работы в однородных грунтах или при планировке откосов; оно обеспечивает наиболее чистую отделку откосов и точную выработку профиля. Экскаваторы со свободно провисающей ковшовой цепью применяют при разработке грунтов с каменистыми включениями.
Экскаваторы поперечного копания чаще всего выполняют неповоротными в плане. Наряду с неповоротными цепными экскаваторами, рабочее оборудование которых может изменять свое положение только в вертикальной плоскости, выпускают экскаваторы с оборудованием, поворачивающимся относительно ходового оборудования вокруг вертикальной оси.
Роторные экскаваторы поперечного копания имеют поворотную конструкцию рабочего оборудования и могут разрабатывать забой при любом положении ротора в плане и по высоте по отношению к ходовому устройству (рис. 18).
Роторные стреловые экскаваторы предназначены для производства земляных работ в грунтах I и II категорий с каменистыми включениями, размеры которых не превышают ширины ковша. Их используют на вскрышных и добычных работах в карьерах строительных материалов, разработке крупных котлованов и выемок в промышленном и транспортном строительстве, погрузочно-разгрузочных работах на крупных складах насыпных материалов, а также в мелиоративном строительстве при прокладке каналов, возведении насыпей, дамб и плотин.
По сравнению с вскрышными и добычными роторными экскаваторами строительные роторные экскаваторы имеют меньшую массу и могут работать нижним копанием, т. е. ниже уровня стоянки, что особенно важно при работе в переувлажненных грунтах.
В связи с большой эффективностью роторных экскаваторов на базе унифицированных узлов и агрегатов гусеничных одноковшовых экскаваторов с ковшами емкостью 0,65; 1,0; 1,25 и 1,6 мэ был организован выпуск роторных строительных экскаваторов с ковшами емкостью до 150 л и технической производительностью до 750 м3/ч, примерно в три раза превышающей производительность соответствующих одноковшовых экскаваторов. Вместе с тем следует учитывать, что роторные экскаваторы эффективны в основном при непрерывных землеройно-транс-портных процессах. Если же грунт перевозится автосамосвалами, то дискретность их погрузки снижает преимущества роторных экскаваторов, поэтому в комплекте с автосамосвалами применяют главным образом одноковшовые экскаваторы,
