1.3.2. Электробритвы с двигателем коллекторного типа

Электробритвы с коллекторным двигателем («Харьков», «Уфа», «Агидель», «Бердск» и другие) имеют ножевой блок с двумя или тремя вращающимися ножами, а также имеется дополнительный стригущий нож Принцип работы и конструкция всех моделей одинакова. Отличаются бритвы только внешним оформлением.

Электробритвы состоят из следующих основных узлов: корпуса, ножевого блока, электропривода. Ножевой блок имеет подвижные и неподвижные ножи, установленные в корпусе ножевого блока и закрепленные в нем скобой крепления и фиксатором. Неподвижные ножи имеют форму дисков в виде сетки с прорезями. Неподвижный нож может быть жестко закрепленным и «плавающим». Подвижные ножи также имеют форму дисков и вращаются внутри неподвижно, придерживаются специальной планкой или пружиной.

Стригущий нож приводится в движение через эксцентрик шестерни подвижного бреющего ножа и кулису, которая сообщает стригущим ножам возвратно-поступательное движение. Шестерни привода подвижных ножей изготавливаются из пластмассы, а ведущая шестерня вала двигателя стольная Ведущая шестерня зацеплением передает вращательное движение пластмассовым шестерням, которые в свою очередь передают его подвижным ножам. Нижние оси подвижных зубчатых колес устанавливаются в подшипниках каркаса двигателя, а верхние входят в продольные пазы подвижных ножей, плотно прижимая их к неподвижным, и приводят в движение

Рассмотрим электробритвы с коллекторным двигателем на примере бритвы «Агидель – М». Электропривод бритвы состоит из коллекторного электродвигателя, помехоподавляющего устройства и соединительного шнура.

Ножевой блок для стрижки имеет два плоских ножа, один подвижный и один неподвижный, которые фиксируются между собой осью, расклепанной в неподвижном ноже. Плоскость подвижного ножа поджимается к плоскости неподвижного ножа с помощью пружины, и в рабочем состоянии подвижный нож приводится с помощью ручки. Скрепляющей деталью блока ножей для стрижки является пружина ручки, с помощью которой производится включение блока в рабочее положение и его выключение.

Устройство. В разъемном пластмассовом корпусе 1 (рис. 1) электробритвы установлен коллекторный электродвигатель 15, переключатель напряжения сети 18, который коммутирует обмотки статорных катушек, выключатель 19 бритвы и переключатель 4 выдвижных ножей 29 для стрижки. В верхней части корпуса на основании 8 установлена режущая головка 9 с «плавающими» ножами 12, внутри которых вращаются подвижные ножи. Сверху головка закрыта колпачком 11. Режущая головка откидная. При нажатии на кнопку-фиксатор 26 головка отбрасывается посредством пружины, смонтированной на петле режущей головки. Подвижные ножи приводятся в движение зубчатыми колесами 13, которые снабжены поводками и находятся в постоянном сцеплении с ведущей шестерней, закрепленной на валу якоря двигателя. Ножи для стрижки приводятся в движение через эксцентрик зубчатого колеса 13 и кулису

Внутри электробритвы вмонтировано помехоподавляющее устройство, состоящее из специального экрана, шести конденсаторов C1, C2, СЗ и 2-х дросселей, установленных на электродвигателе.

Конденсаторы: С1 типа КТП-26Н70-6800 - 2 шт.;

C2 типа КТ-2а Н70-1000 - 2 шт.;

СЗ типа КТ-2а Н70-4700 - 2 шт.

Дроссели ставятся типа Д-0,1-(100-160)±5%. Электробритва «Агидель-М» имеет максимальные размеры вместе со спиральным сжатым шнуром 39х95х493 мм. Потребляемая мощность от сети не более 15 Вт. Бритва имеет специальный съемный шнур, подключенный с одной стороны к электродвигателю с помощью специального штепсельного разъема, а с другой стороны армированной специальной вилкой.

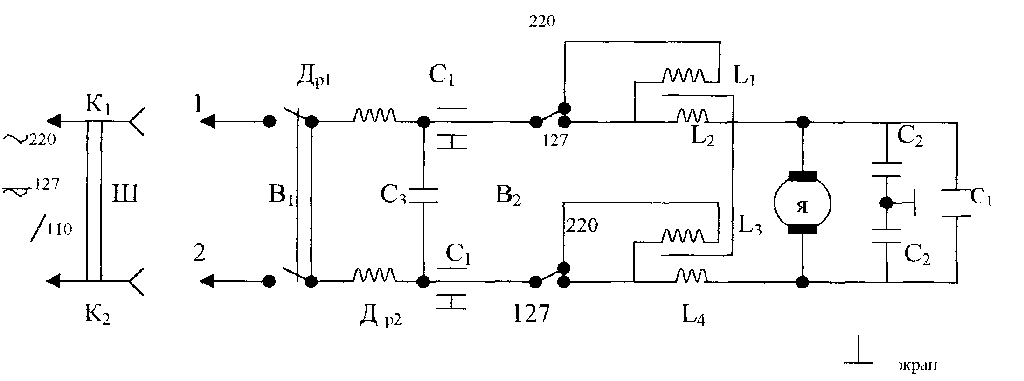

Схема электрическая принципиальная

рис. 2

Ш - шнур соединительный, К₁ и К₂ -ножки контактные , B₁- выключатель двухполюсный; Я - якорь; В₂ - переключатель трех полюсный; Д_р1 и Д_р2 -дроссели; L₁и L₄ - катушки статора; C₁иС₂ - конденсаторы; 1,2 - штыри. Бритва работает от сети переменного тока 127 и 220. В., а также от источника постоянного тока 110 В. Изменение напряжения на ±15% на работу электробритвы существенного влияния не имеет.

Электродвигатель электробритвы коллекторный, состоит из статора с катушками и якоря, угольных щеток типа ЭГ - 17, бронзографитовых подшипников и собранной колодки. Смазка подшипников производится специальным маслом марки МП - 704, допускается смазывать маслом «велосит» или другим маслом, применяемым для смазки точных приборов. Давление пружин на угольные щетки 20 - 30 гр.

Якорь имеет следующие обмоточные данные:

марка провода …………………………………....ПЭВ-1;

диаметр провода…………………………………..0,07мм;

число витков в секции…………………………… 1700;

сопротивление одной секции…………………..…300 Ом;

допустимая разность сопротивлений не более…..20 Ом.

Для скрепления витков обмоточного провода, секции якоря после намотки подвергаются поверхностной смазке креозольно-масляным лаком №9 - 627.

Катушка статора имеет следующие обмоточные данные:

диаметр провода………………………………..….0,07 мм;

марка провода………………………………….…..ПЭВ - 1;

число витков первой обмотки.………………....... 1000;

число витков второй обмотки.......………………..1800;

сопротивление первой обмотки.……………….....200 Ом;

сопротивление второй обмотки....………………..490 Ом;

Пластины статора изготовлены из трансформаторного железа и покрыты термооксидной пленкой. Толщина пакета 9,3±0,3 мм. Катушка статора свободно надевается на статорный пакет без дополнительного механического закрепления, что облегчает их замену при ремонте. Скорость вращения двигателя не менее 1000 об/мин, а скорость вращения подвижных ножей не менее 2500 об/мин.
