6.Управление вентиляторной установкой.
Реверс. Регулировка производительности.
Регулировка режима роботы шахтных вентиляторных установок, оборудованных осевыми вентиляторами ВОД, осуществляется обычно комбинированным способом: ступенчатое индивидуальным поворотом лопаток рабочих колес через люки в корпусе при остановленном вентиляторе при чем лопатки поворачиваются сразу на 3° - 5°: в промежутках плавное
одновременным поворотом лопаток промежуточного направляющего аппарата в пределах от до 36град. при работающем вентиляторе. При необходимости увеличения глубины регулирования по давлению производится снятие половины лопаток (через одну) на втором рабочем колесе.
В установках с центробежным вентиляторами ВЦД регулирование производится одновременным поворотом лопаток направляющем аппаратом при работающем вентиляторе, а при необходимости изменение режима работы в широких приделах и изменение скорости вращения вала вентилятора путем замены приводного двигателя па другой, с меньшей скоростью вращения и мощностью. В установках с центробежным вентилятором, в которых в качестве привода применяют асинхронный вертикально машинный каскад, регулирования режима работы может происходить в большом диапазоне.

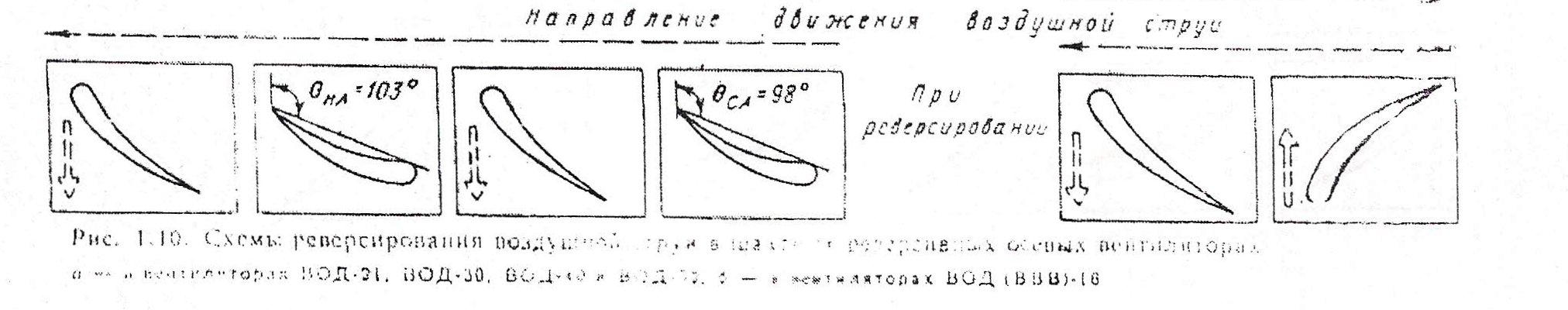

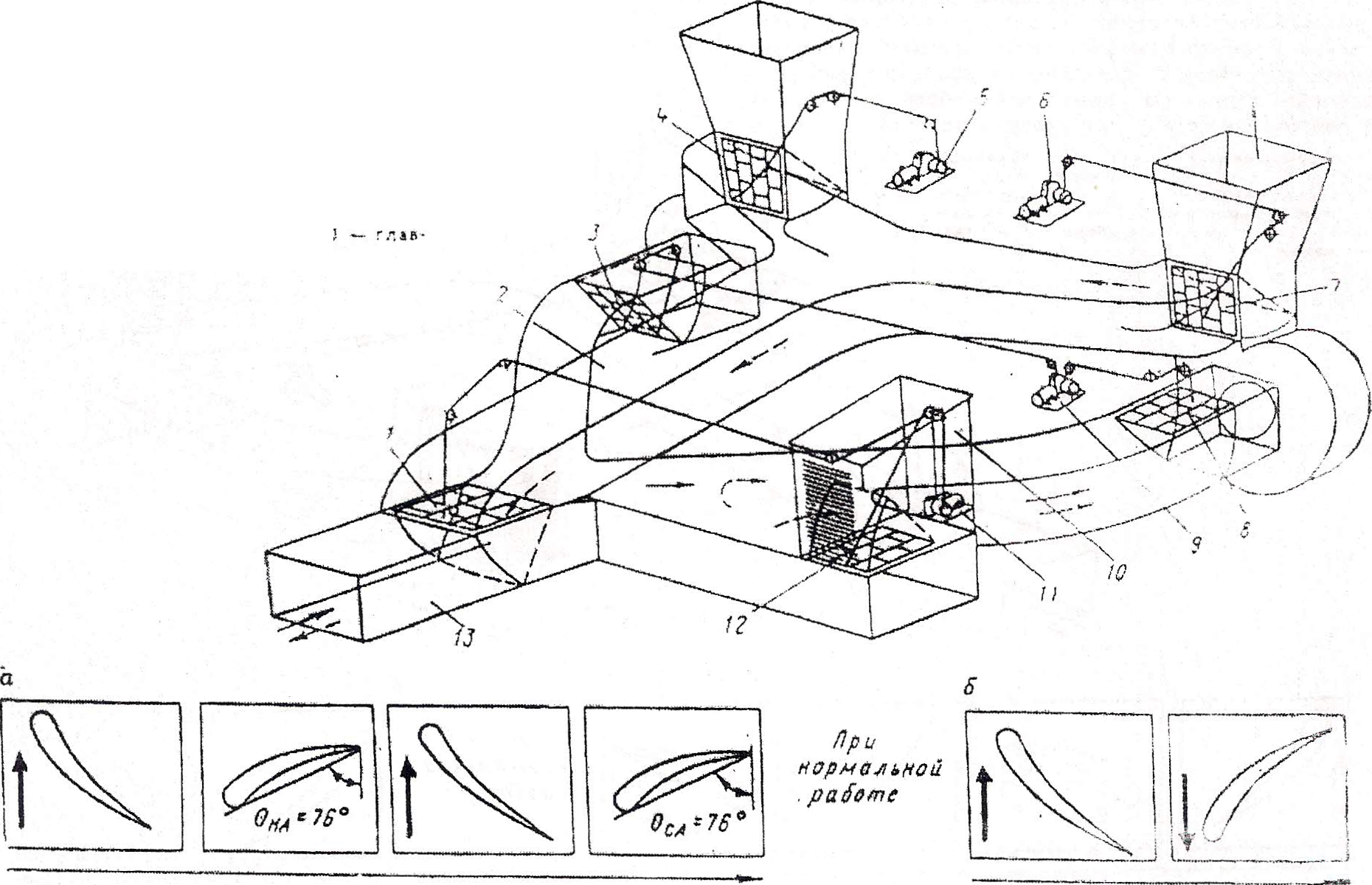

В вентиляторных установках главного проветривания, оборудованных центробежными вентиляторами, реверсирование воздушной струи осуществляется с помощью систем ляд или вертикальных дверей с приводом от лебедок или мотор - регуляторов и свободных каналов. Схема приведена на рисунке 1.9.
7.Выдержки из правил безопасности по эксплуатации шахтных вентиляторных установок.
Главные установки должны состоять не менее чем из двух самостоятельных вентиляторных агрегатов, причем один из них должен быть резервным. Должны предусматриваться специальные меры по предупреждению обмерзания проточной части вентиляторов и каналов а также переключающих устройств.
Необходимо предусматривать меры по предупреждению попадания в проточную часть вентилятора горной массы. Вентиляторные каналы должны иметь оборудованный шлюзом выход на поверхность.
В канале вентиляторной установки в месте сопряжения со стволом и перед колесом вентилятора должны устанавливается ограждающие устройства не менее 1.5 метра.
Перевод вентилятора в реверсивный режим работы должно, проводится не более чем на 1О минут.
Основные технические характеристики вентиляторов
Вентилятор - агрегат, состоящий из корпуса, ротора, направляющих и спрямляющих аппаратов присоединенными к корпусу коллектором и входной коробкой.
Вентиляторная установка - вентилятор с присоединенными к нему входными, и выходными каналами: подводящим каналом, диффузором, выходной частью и усилиями для переключения реверсирования воздушной струи. Также она включает в себя электродвигатель с пускорегулирующей аппаратурой, аппаратурой дистанционного и автоматического управления, средства слежения цикла, а также здание установки.
Подача вентилятора 0( i 2 / п) -количество воздуха, протекающего в единицу времени полость входа, вентилятора, работающего на всасывание или через полость выхода вентилятора, работающего на нагнетание. Производительность может быть; объемной Q( m'7c). массовой m(кг/с), весовой G(H/c),
