Цель работы: изучить конструкции типовых шахтных вентиляторных установок главного проветривания.

1. Назначение и область применения вентиляторных установок.

Шахтные вентиляторные установки служат для проветривания горных выработок и создания в них нормальных атмосферных условий. По назначению ш.в.у. подразумеваются на установки главного местного и вспомогательного проветривания.

Вентиляторные установки главного проветривания предназначены для проветривания всех

выработок шахты за исключением отдельных глухих. Эти установки располагаются на поверхности земли у устьях герметически закрытых стволов или штолен. Вентиляторные установки главного проветривания состоят из вентиляторов, электропривода, пускорегулирующей: аппаратуры, аппаратуры дистанционного управления и контроля, устройств и приспособлений для реверсирования воздушной струи и переключение вентиляторов, строительных сооружений. Вентиляторные установки местного проветривания используются для проветривания отдельных глухих выработок и располагаются под землей, на свежей струе. Они состоят и вентилятора с приводом, вентиляционного воздухопровода, пусковой аппаратуры и аппаратуры | контроля и автоматизации.

Вспомогательные вентиляторные установки предназначены для проветривания стволов и ! капитальных выработок при строительстве, шахт и отдельных участков шахтной вентиляционной сети. Обычно они располагаются на дневной поверхности в близи ствола или шурфа. В зависимости от назначения вспомогательной вентиляции установка состоит из одного или двух вентиляторов и электрооборудования.

2. Конструкция осевого вентилятора марки вод-16.

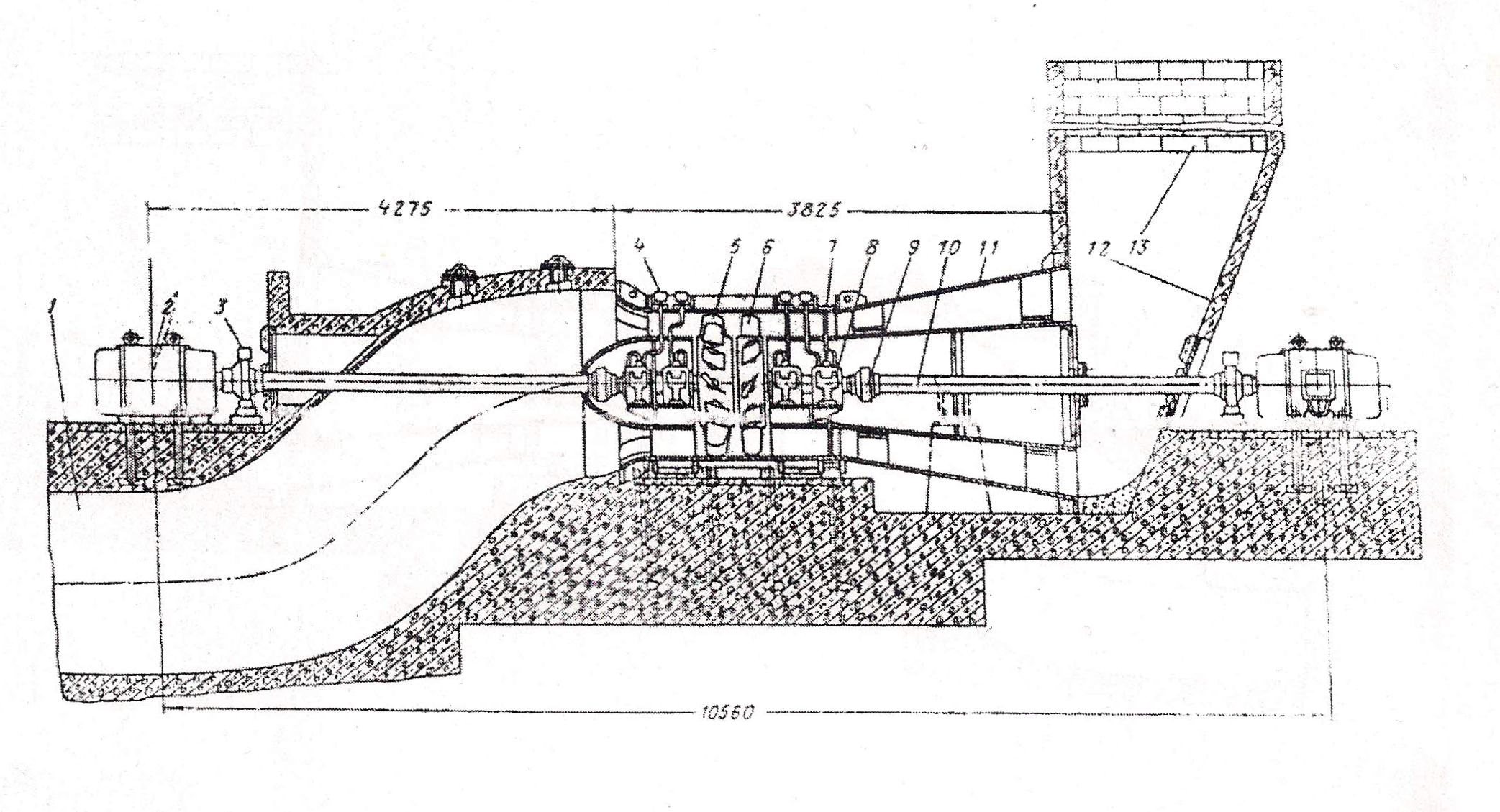

Осевой реверсивный двух ступенчатый вентилятор ВОД-16 со встречным вращением рабочих колес состоит из рабочего колеса первой ступени 5, рабочего колеса ступени 6. корпуса 7 с коллектором и обтекателем, подшипников 8 со сферическими роликоподшипниками, упругих | кольцевых муфт 9, трансмиссионных валов 10, диффузора 11, система смазки 4, электромагнитных тормозов 3, электродвигателя 2 типа А-103-6М мощностью на 160 кВт при частоте вращения 985 об/мин.

Рабочие колеса состоящие из сварных втулок и профильных лопаток, консолью посажаны на волы, каждый из которых вращается в двух подшипников. Колесо 5 имеет 12 лопаток, колесо 6 10 лопаток. Лопатки, как правило, выполнены из стали и имеют сварную конструкцию, по могут быть из алюминиевых сплавов и стеклопластиковых материалов. У основания лопатка имеет фланец, которым она крепится в гнезде втулки с помощью кольца. Фланец прижимается к стопорному кольцу подпорной пружиной и благодаря силе трения при этом исключается самопроизвольный разворот лопатки.

Корпус вентилятора и размещенные в нем опорные конструкции, наружной и внутренней наружный и внутренний конусы диффузора сварены из листовой стали и сортового проката. И а корпусе имеется люк, через который осуществляется осмотр лопаток и их поворот для регулирования вентилятора.

Подшипниковые узлы вентилятора смазываются консистентной смазкой с помощью колпачковых пресс-масленок, выведенных на верхнюю часть корпуса.

Подводящий канал 1, выходная коробка 12, и глушитель шума 13 является элементами строительной частью установки.

Пуск вентилятора осуществляется включением сначала электрического двигателя II ступени, а после выхода его на номинальную скорость вращения производится включения электрического двигателя I ступени. Такой порядок пуска вентилятора обеспечивает наименьшую пусковую нагрузку в электросети.

Регулирования вентилятора осуществляется поворотом лопаток рабочего, колеса в ручную при остановленном приводе.
