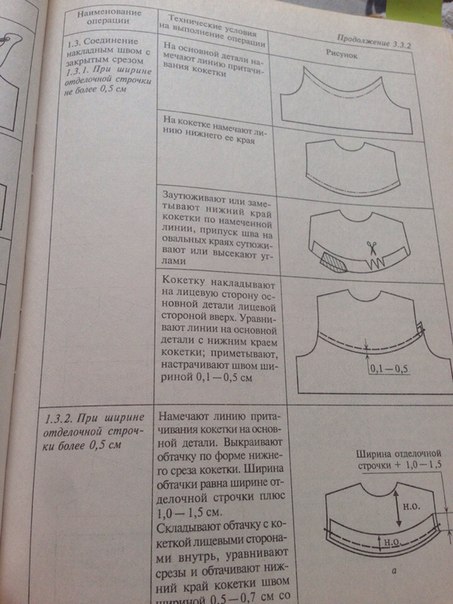

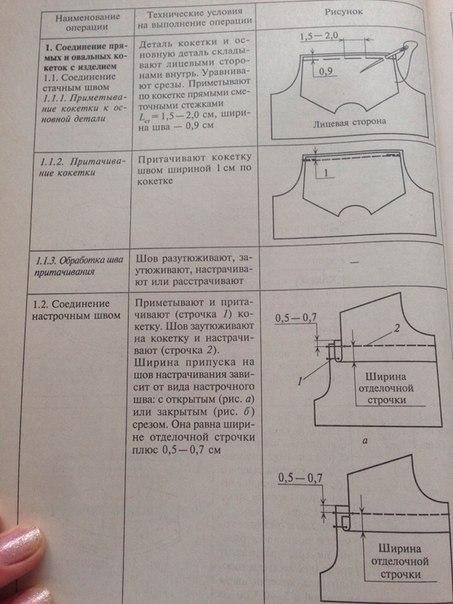

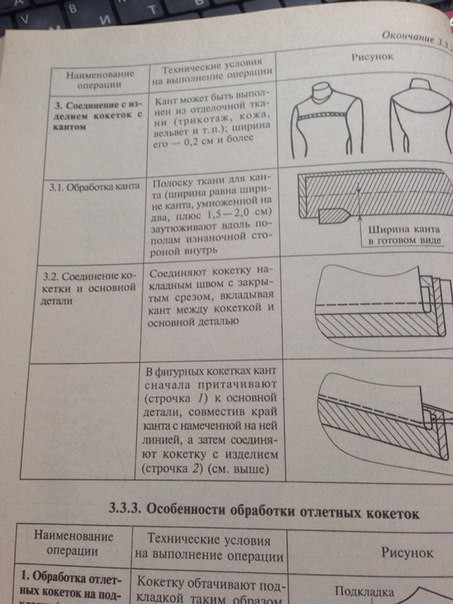

2.Способы соединения притачных кокеток

3. Техническое моделирование спинки с кокеткой Билет №14

1. Построение производных шаблонов (подкладки) полочки жакета

1. Ширина полочки по линии груди равна мерке ШГ1 + СО = 20 + 1,5 = 21,5см. Г3Г4 = 21,5см. Из Г4 вверх провести небольшую произвольную вертикаль.

2. Высота груди равна мерке ВГ + СО = 27 + 0,5 = 27,5см. Г4Р3 = 27,5см.

3. Длина до талии равна мерке ДТП + СО = 44 + 1 = 45см. Р3Т4 = 45см.

Для плоской груди свободное облегание к мерке ДТП можно взять 0,5-0,7см.

4. Понижение линии бедер и низа вдоль середины переда выкройки пиджака составляет 1-1,5см (дается на выпуклость живота). Отрезок Н2Н3 = Б3Б4 = 1,5см.

5. Ширина горловины равна 1/3 СШ + 1,5-2см = 1/3 18 + 1,5 = 7,5см. Р3Р4 = 7,5см.

6. Глубина горловины равна 1/3 СШ + 2,5-3,5см = 1/3 18 + 2,5 = 8,5см. Р3Р5 = 8,5см.

Соединить прямой Р4 и Р5, поделить отрезок пополам и восстановить перпендикуляр размером 2-2,5см. Оформить горловину плавной линией через Р4, 2-2,5см, Р5.

7. Длина плеча до нагрудной вытачки равна 4,5-5-6см. Р4Р6 = 5см.

Наклон плеча 0,5-1-1,5см. Р6Р7 = 1см.

Окончательную длину плеча до вытачки (в нашем примере 5см) проверяют после построения наклонной, это будет отрезок Р4Р7 = 5см.

8. Расстояние до упора нагрудной вытачки равно мерке РЦ + 1/2 СО, где СО – это свобода к мерке ШГ1 (1,5см).

9,5 + 1/2 1,5 = 10,25см

Или расстояние до упора вытачки равно мерке РЦ + 0,5-1см = 9,5 + 0,5 = 10см. Г4Ц = 10см

9. Построение нагрудной выточки:

а) соединить прямой точку Р7 с Ц;

б) уровень раствора нагрудной вытачки равен мерке УРВ + СО = 10 + 0,5 = 10,5см. ЦУ = 10,5см;

в) из Ц радиусом равным 10,5см, через точку У засечь вправо дугу;

г) раствор нагрудной выточки равен разнице мерок СГ1 – СГ2 и уменьшенное минимум на 1см = (48 – 44) – 1 = 3см. Из У вправо по дуге отложить 3см, получаем точку У1. Отрезок УУ1 = 3см;

д) соединить прямой точку Ц с У1, продлить ее вверх и уровнять ее сторону с левой стороной выточки. ЦР7 = ЦР8.

10. Плечевая точка П2 находится на пересечении двух дуг:

Первая дуга = ДПл + 1см на удлинение – 5см длина плеча до вытачки = 13 + 1 – 5 = 9см. Засекают ее вправо от точки Р8.

Вторая дуга = НПП + СО = 25 + 0,5 = 25,5см. Засекают от Ц.

Отрезок Р8П2 = 9см, ЦП2 = 25,5см.

10. Контрольные точки проймы.

а) находят точку А на пересечении горизонтали из П2 влево и вертикали из Г3 вверх

б) контрольную точку проймы полочки находят путем деления отрезка Г3А на три части. Нижняя точка деления и будет контрольной точкой, то есть точкой О4.

Также ее можно рассчитать как 1/10 (СГ1 + СО) = 1/10 (48 + 6,5) = 5,5см.

Г3О4 = 5,5см.

в) контрольная точка проймы спинки равна отрезку Г3О4 + 1-2см = 5,5 + 1 = 6,5см.

Или ее можно рассчитать как 1/10 (СГ1 + СО) + 1-2см = 1/10 (48 + 6,5) + 1 = 6,5см.

Отрезок Г2О5 = 6,5см.

11. Удлиняя плечо выкройки спинки пиджака можно получить некрасивую пройму, поэтому можно расширить выкройку спинки в области контрольной точки на 0,5-0,7-1см. Оно необходимо для выпрямления проймы.

О5О6 = 1см.

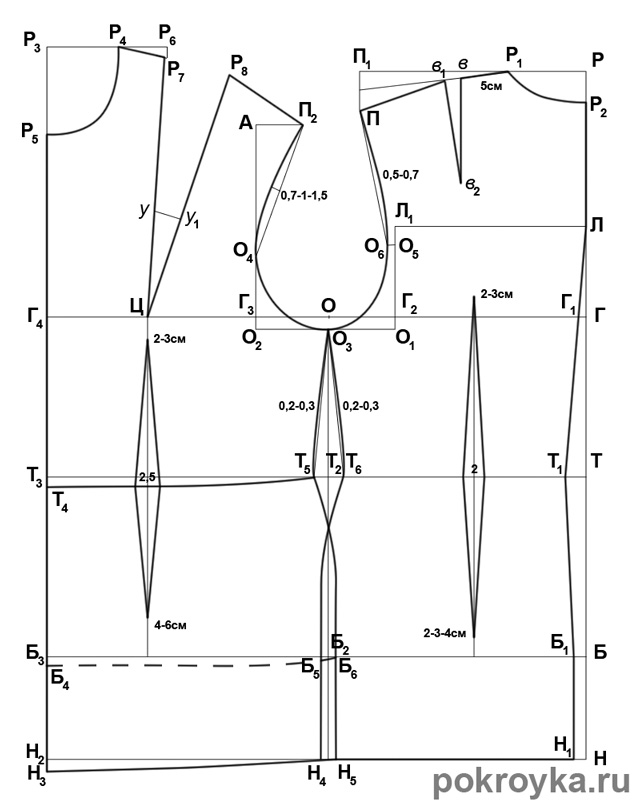

12. Оформить красивую линию проймы выкройки пиджака, как показано на рисунке, через П2, О4, О, О6, П.

13. Для определения глубины выточек пиджака по талии находят разницу между мерками СГ1 и СТ с учетом их свободного облегания.

(СГ1 + СО) – (СТ + СО) = (48 + 6,5) – (38 + 7) = 9,5см – сумма всех выемок и вытачек по талии

1,5-2-2,5см берется на выемки боковых швов спинки и полочки . Т2Т5 = Т2Т6 = 1,5см.

От полученной разницы вычитают уже известные величины: выемка по среднему шву спинки 2см, по боковому шву спинки 1,5см и по боковому шву полочки 1,5см, и тогда:

9,5 – (2 + 1,5 + 1,5) = 4,5см – сумма талевых выточек выкройки пиджака, из них:

2,5-3см берут на вытачку полочки, а все остальное на спинку, то есть 4,5 – 2,5-3 = 2-1,5см - величина вытачки спинки.

14. Расчет ширины выкройки пиджака по линии бедер:

СГ1 + СО = 48 + 6,5 = 54,5см

СБ + СО = 52 + 3,5 = 55,5см

(СБ + СО) – (СГ1 + СО) = 55,5 – 54,5 = 1см – величина на которую расширяют бедра спинки и полочки.

1см / 2 = 0,5см - расширение боковых швов отдельно по спинке и полочке. Отрезок Б2Б6 = Б2Б5 = 0,5см.

О т точек Б5, Б6 вниз опустить вертикали до линии низа.

15. Оформить линии боковых швов выкройки пиджака:

Для раскроя подкладки используются те же детали кроя, что и для верха изделия, но уменьшив их на величину ширины обтачки горловины и подбортов.

Подкладка:

Выкроить детали подкладки жакета со следующими припусками:

- на складку для свободного облегания по линии середины спины - 3 см

- для подгибок по низу подкладки и рукавов - 2,5 cм;

- по нижнему срезу полочек на переднем участке 4-4,5 см (= припуск такой же ширины, как для полочек верха изделия);

- на боковые швы - 2,5 cм (припуск плавно скруглить до линий боковых швов);

- для всех остальных срезов и швов - 1,5 cм .
