Построение отложных воротников
Сначала мы определяемся с моделью платья или блузки, приводим в соответствие горловину, т.е. если нужно углубляем, расширяем или изменяем форму.
Рис. 1

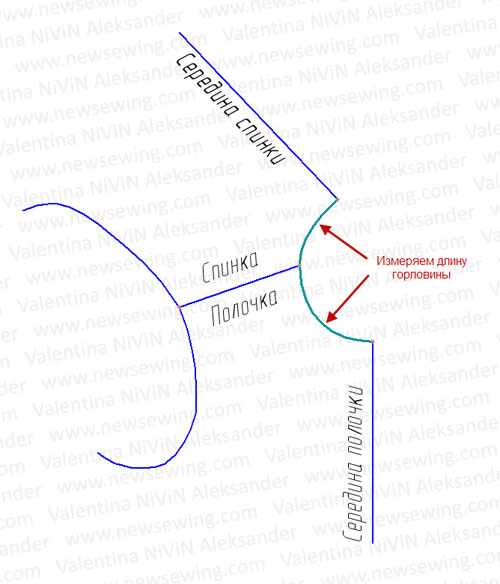

Для этого способа необходимо по лекалам переда и спинки измерить длину горловины. Это удобно сделать с помощью гибкой линейки или сантиметра, поставленного на ребро. В нашем примере длина горловины 20 см.
Рис. 2
Лекала переда и спинки откладываем в сторону и приступаем к построению непосредственно воротника.
Начинаем с построения прямого угла. Вершину обозначаем точкой О. От точки О вверх по вертикали откладываем 1,5 – 12 см и ставим точку В. Обратите внимание, что разница существенная между нижним и верхним пределом этой величины. А это значит, что и внешний вид воротников будет значительно отличаться.
При изготовлении лекал для плосколежащих воротников с низкой стойкой берется большая величина отрезка ОВ.
Для воротников с высокой стойкой берутся меньшие величины.
Чем больше расстояние ОВ, тем более плоско будет лежать воротник.
Мы в качестве примера построим два чертежа. Один - с максимальным расстоянием ОВ (12 см), другой - с минимальным (1,5 см).
Высота стойки варьируется от 1,5 до 3,5 см.
Начнем с плосколежащего воротника.
В этом варианте расстояние ОВ будет равно 12см.
Определим расстояние ВА. Оно равно ½ длине горловины, измеренной по лекалам полочки и спинки минус коэффициент К, где К = 0,05 х ОВ.
В нашем примере К = 0,05 х 12см = 0,6см.
Теперь вычисляем расстояние ВА:
20см – 0,6 = 19,04 см
Из точки В с помощью циркуля радиусом равным 19,04см делаем метку и ставим точку А.
Точки В и А соединяем.
Рис. 3
Расстояние ВА делим пополам. Точку деления обозначаем буквой С. Из точки С по перпендикуляру вверх откладываем 1- 3 см и ставим точку С1. Чем больше расстояние ОВ, тем соответственно больше расстояние СС1. В нашем конкретном случае этот отрезок равен 3см.
Линию втачивания оформляем плавной кривой соединяя точки В, С1 и А. Помня о том, что линия втачивания должна подходить к средней линии воротника под прямым углом.
Рис. 4
Высота стойки в этом варианте будет равна примерно 1,5 - 2 см. От точки В вверх откладываем эту величину и ставим точку В1.
Ширина воротника может значительно варьировать в зависимости от модели (6 – 14 см). И даже это не предел. По сути, вы сами определяете ширину воротника, форму отлета и форму передних концов воротника.
В нашем примере мы строим воротник шириной 8 см. От точки В вверх отмеряем это расстояние и ставим точку В2.
Рис. 5
Переходим к построению концов воротника. Для нашего конкретного случая расстояние АА1 равно 5,5см. При изменении расстояния ОВ отрезок АА1 тоже будет изменяться.
От точки А вверх под прямым углом к линии ОА проводим прямую, на которой откладываем 5,5 см и ставим точку А1. От точки А1 вправо под прямым углом к линии АА1 проводим прямую, на которой откладываем 8см и ставим точку А2. Это расстояние тоже величина непостоянная.
Все зависит от того, какой конфигурации должны быть концы воротника. В нашем конкретном случае это расстояние равно 8см. Соединяем точки А и А2 прямой линией. Линию отлета оформляем плавной линией, соединяя точки В2 и А2.
Рис. 6
