- •Тема: Кривошипно – шатунний механізм Лабораторна робота 2
- •( Родичев в. А., Родичева н. Г. Тракторы и автомобили – м.: Агропромиздат, 1987, с. 336…337 приложение II, III )
- •(Трактори і автомобілі. Лабораторно – практичні заняття. Мельников д. І., Заборовський м. А., Бойко б. І. /За ред. Лутаєва і. М. – к.: Вища школа. 1984, с. 12…14)
- •Тема: Кривошипно – шатунний механізм
- •( Родичев в. А., Родичева н. Г. Тракторы и автомобили – м.: Агропромиздат, 1987, с. 336…337 приложение II, III)
- •Ущільнення гільзи циліндрів
- •(Трактори і автомобілі. Лабораторно – практичні заняття. Мельников д. І., Заборовський м. А., Бойко б. І. /За ред. Лутаєва і. М. – к.: Вища школа. 1984, с. 27…28 (вибірково).
- •(Тракторы и автомобили / Под ред. В. А. Скотникова. – м: Агропромиздат, 1985, с. 19…20) Позначення розмірності деталей поршневої групи
- •Положення поршня в циліндрі
- •( Родичев в. А., Родичева н. Г. Тракторы и автомобили – м.: Агропромиздат, 1987, с. 338…339 приложение III)
- •Встановлення розподільних шестерень двигунів по мітках
- •(Родичев в. А., Родичева н. Г. Тракторы и автомобили – м.: Агропромиздат, 1987, с. 61)
- •Особливості конструкції клапанів двигунів змз – 53 і зил - 130
- •(Трактори. Під ред. Я. Ю.Білоконя. – к.: Урожай, 1991, с. 41) Тема: Система живлення карбюраторного двигуна Практичне заняття 3
- •Режими роботи двигуна
- •Поплавкова камера карбюратора
- •(Тракторы и автомобили / Под ред. В. А. Скотникова. – м: Агропромиздат, 1985, с. 57) Система холостого ходу карбюратора
- •(Мельников д. І. Трактори і автомобілі. – к.: Вища школа, 1978, с. 67…68 рис. 50) Попереднє регулювання карбюратора на мінімальну частоту обертання колінчастого вала
- •Тема: Система живлення карбюраторного двигуна Лабораторне заняття 4 Характеристика карбюраторів
- •Перевірка пропускної здатності жиклерів
- •Перевірка герметичності голчастого клапана
- •(Техническое обслуживание и ремонт автомобилей. Лудченко а. А., Сова и. П. – к.: Высшая школа, 1983, с. 182 рис. 3.16) Регулювання рівня палива в поплавковій камері карбюратора
- •Література
(Трактори. Під ред. Я. Ю.Білоконя. – к.: Урожай, 1991, с. 41) Тема: Система живлення карбюраторного двигуна Практичне заняття 3
-
Шифр
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
Марка двигуна
ВАЗ – 2101
ЗИЛ – 130
ЗМЗ – 53
ЗМЗ – 24Д
АЗЛК – 412
Таблиця 4а. Основні показники і регулювальні дані приладів системи живлення карбюраторних двигунів
(Ачкасов К. А., Вегера В. П. Справочник начинающего слесаря. Ремонт приборов системы и регулирование приборов системы питания и гидросистемы тракторов, автомобилей, комбайнов. – М.: Агропромиздат, 1987, с. 201 табл. 41)
№ |
Показники |
Двигуни |
||||
ВАЗ – 2101 |
ЗИЛ – 130 |
ЗМЗ – 53А |
ЗМЗ – 24Д |
АЗЛК – 412 |
||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
1 |
Марка автомобіля1 |
ВАЗ – 2101 |
ЗИЛ – 130 |
ГАЗ – 53А |
ГАЗ – 24 |
М – 412ИЭ |
2 |
Місткість паливного бака, л1 |
39 |
170 |
90 |
55 |
46 |
3 |
Марка паливного насоса |
2101 |
Б – 10 |
Б – 9Д |
Б – 9В |
Б – 7 |
4 |
Тиск при відсутності подачі, кПа |
22…30 |
20…30 |
30…36 |
||
5 |
Падіння тиску за 30 с, кПа |
10 |
||||
6 |
Подача палива, не менше, л/ хв. |
60 |
140 |
125 |
140 |
80 |
7 |
Марка карбюратора |
2101 |
К – 88А |
К – 126Б |
К – 126Г |
К – 126Н |
8 |
Відстань від рівня палива в поплавковій камері до площини рознімання карбюратора, мм |
7,52 |
19±0,5 |
20±1 |
20±1,5 |
Примітка:
1 Краткий автомобильный справочник. – М.: Транспорт, 1982, с. 42…68 (вибірково).
2 В карбюраторах типу ВАЗ рівень палива визначають відстанню між поплавком і прокладкою кришки поплавкової камери при її вертикальному положенні (7,5 чи 6,5 мм) в залежності від модифікації карбюратора
Режими роботи двигуна
Режим |
пуск холодного двигуна |
холостий хід і невеликі навантаження |
середні навантаження |
повні навантаження |
розгін і різке зростання навантаження |
Склад пальної суміші |
α = 0,5…0,6 |
α = 0,6…0,8 |
α = 1,1…1,15 |
α = 0,85…0,90 |
α = 0,85…0,95 |
|
|
Рис. 7а. Схема дозуючого пристрою для пуску двигуна: 1 – повітряна заслінка; 2 і 3 – тяга і пружина ручного керування; 4 – автоматичний клапан; 5 – розпилювач
(Мельников Д. І. Трактори і автомобілі. – К.: Вища школа, 1978, с. 66 рис. 49) |
Рис. 7б. Схема дозуючого пристрою для холостого ходу: 1 – нижній вихідний отвір; 2 – гвинт кількості пальної суміші; 3 – верхній вихідний отвір; 4 – емульсійний канал; 5 – повітряний жиклер; 6 – паливний канал; 7 – жиклер холостого ходу; 8 – головний паливний жиклер (Мельников Д. І. Трактори і автомобілі. – К.: Вища школа, 1978, с. 67 рис. 50) |
|
|
Рис. 7в. Схема економайзера з механічним приводом: 1 – головний паливний жиклер; 2 – клапан економайзера; 3 – важільний привід; 4 – калібрований отвір.
(Мельников Д. І. Трактори і автомобілі. – К.: Вища школа, 1978, с. 68 рис. 51а)
|

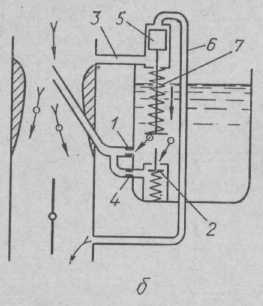

Рис. 7б. Схема економайзера з пневматичним приводом: 1 – головний паливний жиклер; 2 – клапан економайзера; 3 – канал; 4 – калібрований отвір; 5 – поршень циліндра; 6 – повітряний канал; 7 – пружина.
(Мельников Д. І. Трактори і автомобілі. – К.: Вища школа, 1978, с. 68 рис. 51б)
|
