Измерение характеристик ретрансляторов

После анализа характеристик радиоэфира следующим уровнем является анализ характе­ристик ретрансляторов или активных устройств передачи сигнала. От работы ретранслятора напрямую зависят параметры радиочастотных трактов и, следовательно, выходные парамет­ры каналов первичной сети. В радиорелейных линиях передачи ретрансляторами являются приемопередающие и регенераторные станции радиорелейной связи - ретрансляторы (РТР), в системах спутниковой связи в роли ретранслятора выступает спутник связи. Анализ пара­метров ретранслятора, как активного устройства радиочастотных трактов во многом сходен с анализом усилителя СВЧ, поскольку именно усилитель является основным элементом ретранслятора.

Основными группами измерений являются измерения амплитудно-частотной характе­ристики ретранслятора, характеристик усиления, фазо-частотной характеристики и изме­рения шумов.

Измерения ачх ретранслятора

Амплитудно-частотная характеристика ретрансляторов определяет зависимость коэф­фициента усиления ретранслятора от частоты, т.е. определяет работу ретранслятора в задан­ном диапазоне и его частотный ресурс. Схема организации измерений достаточно проста (рис. 48). АЧХ ретрансляторов измеряется анализаторами спектра в паре с генератором. Для этой цели также использовались селективные измерители мощности (селективные вольтметры), однако в последнее время наметилась тенденция перехода к использованию анализаторов спектра в качестве средств измерений радиочастотных характеристик. Связано это с универсализацией измерительных приборов. С этой же тенденцией связана и интеграция в анализаторы спектра сканирующих генераторов для проведения автоматических изме­рений ретрансляторов и радиочастотных трактов по схеме "работа на себя".

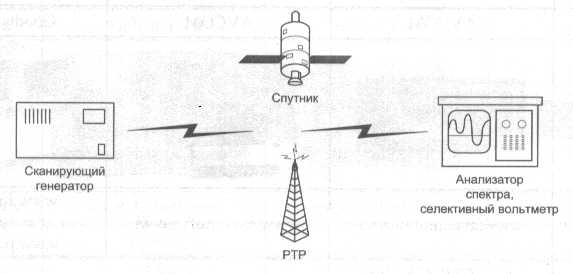

Рис. 48. Измерение АЧХ ретранслятора
